Die Technikzentrale:
Der moderne Zählerschrank
Die Technikzentrale:
Energieverteilung einfach und zukunftssicher
Ganz gleich, ob Sie ihn Schaltschrank, Zählerschrank oder Verteilerschrank nennen – er ist ein wichtiger Bestandteil Ihres Hauses. Hier laufen alle Energie- und Datenleitungen zusammen und es wird gezählt, geschützt und vernetzt. Vor über 60 Jahren hat Hager dieses System miterfunden und seitdem kontinuierlich weiterentwickelt – was einst einfache Zählerkasten aus Stahlblech waren, hat sich zur modernen Technikzentrale mit intelligenten Zählern und fortschrittlicher Kommunikationstechnik entwickelt.
Funktionen
der Technikzentrale

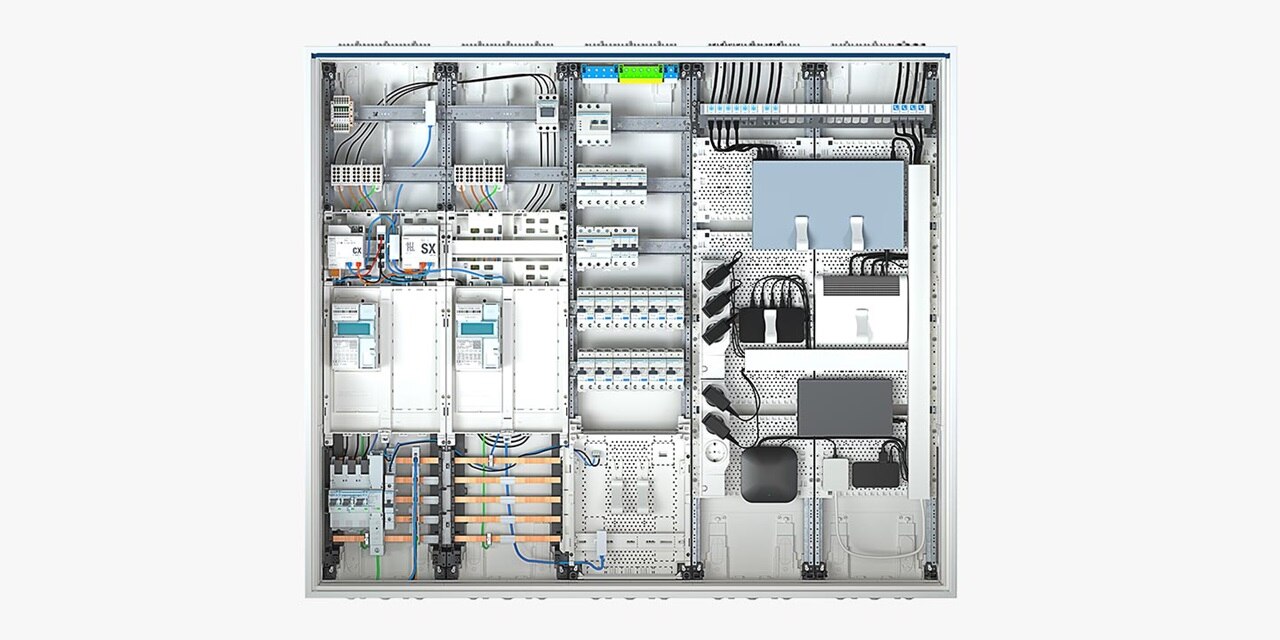

Alles vereint im modernen Zählerschrank
- Zählen
- Schützen
- Vernetzen
-

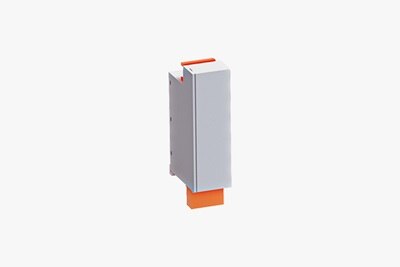

Der Raum für Zusatzanwendungen (RfZ)
Nach VDE-AR-N 4100 muss der Zählerschrank für die Integration des intelligenten Messsystems im RfZ mit RJ45-Buchse und Spannungsversorgung vorbereitet werden.
Mit dem neu gestalteten RfZ für BKE-I geht das jetzt im Handumdrehen: Für die Querverdrahtung von Feld zu Feld nutzen Sie einfach die neuen Leitungswege, die gleichzeitig als praktische Kabelhalterungen fungieren. Die neuen Leitungswege befinden sich dabei hinter der Abdeckhaube, welche nicht mehr angepasst werden muss.
- RfZ-Durchführung von Schrank zu Schrank
- Querverdrahtung von Feld zu Feld
- Neue Parkpositionen für Stecker der Spannungsversorgung
-

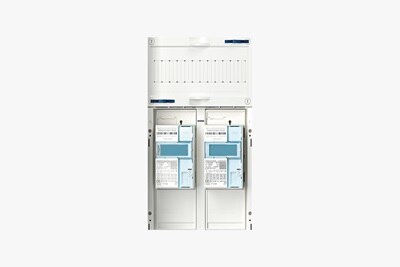

Neu für BKE-I-Zählerplätze

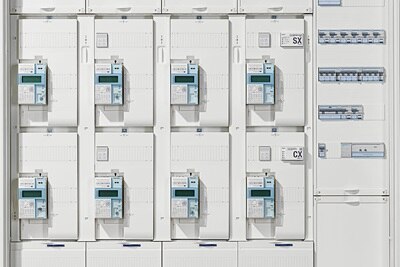

Frontseitige Leitungswege für BKE-I
- Frontal zu öffnender Kabelkanal zwischen den beiden BKE-I-Kassetten
- Bequemes Verlegen der Leitungen zwischen RfZ und NAR
- Einfache und sichere Nachrüstung von Mess-/ Kommunikationsgeräten
Plombierung
- Indirekt über die NAR-Abdeckhaube
-

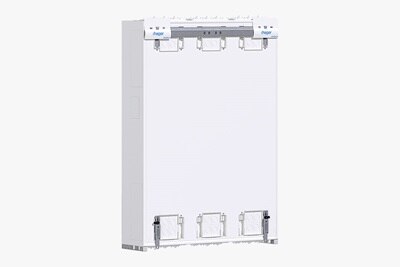

Neu für 3-Punkt-Zählerplätze
Rückseitige Leitungsführung
- Einfaches Führen der Leitungen hinter der Zählertragplatte
- Solide Kunststoffplatte zum Verschließen der Kabelwege
- Neue Kabelwege von Feld zu Feld
Großzügige Öffnung
- Erleichtert die Verdrahtung von vorne
- Größe kann nach individuellen Anforderungen variiert werden
-
Netzseitiger Anschlussraum (NAR)
Die VDE-AR-N 4100 legt folgende allgemeine Installationsvorgaben für den netzseitigen Anschlussraum (NAR) fest: Die Hauptleitung wird seitlich, von unten oder hinten eingeführt und angeschlossen. Die Abdeckstreifen müssen von innen verriegelbar sein und ein 5-poliges Sammelschienensystem ist erforderlich. Für die Kundenanlage wird ein selektiver Hauptleitungsschutzschalter (SLS) als Trennvorrichtung verwendet. Zusätzlich kann ein Kombiableiter gemäß VDE 0100-443 im NAR eingesetzt werden (z.B. SPA501Z).
-
Anlagenseitiger Anschlussraum (AAR)
Die VDE-AR-N 4100 besagt, dass der anlagenseitige Anschlussraum (AAR) eine Mindesthöhe von 300 mm haben und nicht als Stromkreisverteiler genutzt werden darf. Im AAR können verschiedene Betriebsmittel untergebracht werden:
- Hauptleitungsabzweigklemmen (HLAK) oder Hauptschalter zur Zuleitungsverbindung zum Stromkreisverteiler
FI-Schutzeinrichtungen (RCD) zum Schutz der Zuleitung zum Stromkreisverteiler - Freigaberelais für steuerbare Verbrauchseinrichtungen gemäß §14a EnWG
- HAN-Schnittstellen für die Datenübertragung in die Kundenanlage (nicht zu verwechseln mit der RJ45-Buchse für die Datenübertragung zum Messstellenbetreiber [WAN])
- FI-Schutzeinrichtungen, LS-Schalter und Kombinationen (z. B. FI/LS) zur Absicherung von bis zu 3 Wechselstromkreisen mit max. 16 A/10 kA (z. B. Kellerbeleuchtung, Waschmaschine, Trockner). Ein Stromkreis kann auch für Erzeugungsanlagen oder Ladestationen für Elektrofahrzeuge verwendet werden. Der Einsatz von 6 kA-Geräten in Verbindung mit einem SLS von Hager ist zulässig.
- Überspannungsschutz (SPD) vom Typ 1 oder Typ 2. Hager empfiehlt den Einbau eines Kombiableiters für den netzseitigen Anschlussraum.
- Hauptleitungsabzweigklemmen (HLAK) oder Hauptschalter zur Zuleitungsverbindung zum Stromkreisverteiler
-
Der Abschlusspunkt Zählerplatz (APZ)
Der APZ ist aus Kunststoff gefertigt und damit schutzisoliert. Viele konstruktive Verbesserungen erleichtern Ihnen Montage und Verdrahtung.
- Schutzisoliertes Kunststoffgehäuse
- Je drei seitliche Leitungseinführungen
- Ausbrechbare Kabeldurchführungen
- Zwei Parkpositionen
- Verstellbare Hutschiene

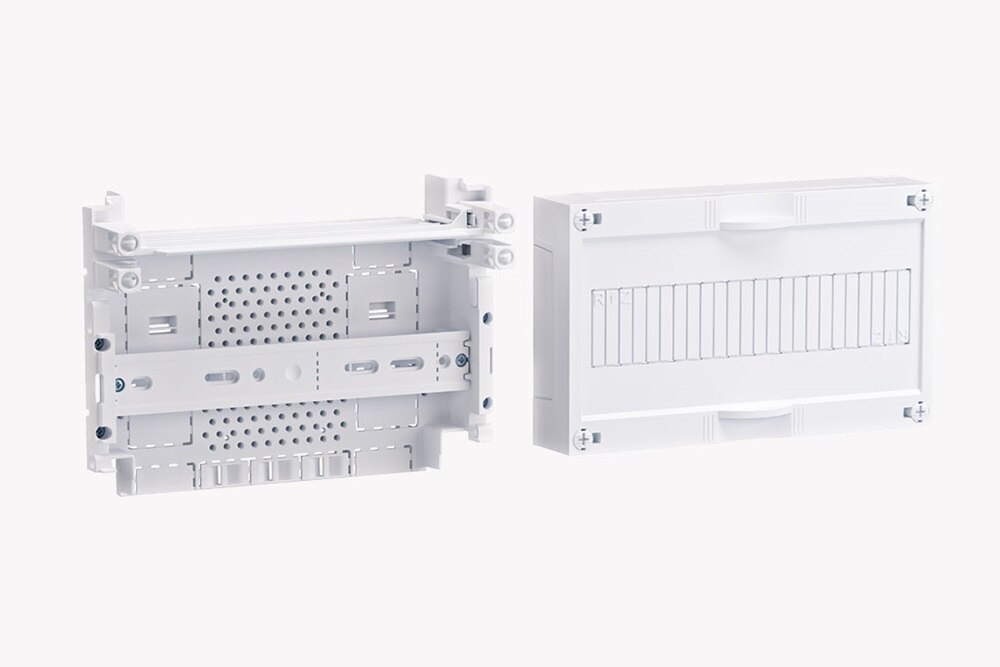

ZY150RFZ: Erweiterungssatz zur Erhöhung des APZ auf 450 mm Höhe, alternativ auch als RfZ nutzbar.
-

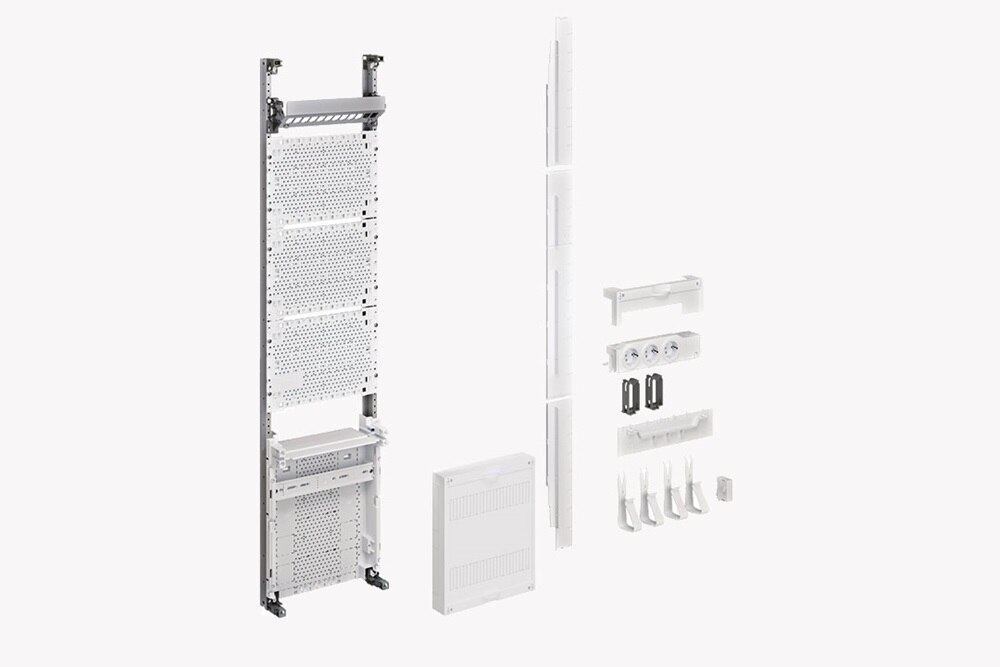

Die Multimediafelder
Die Multimediafelder bestehen aus segmentierbaren Kunststoff-Lochplatten. Diese konstruktive Verbesserung vereinfacht die Geräteverdrahtung.
- 1-feldig mit APZ unten und Patch-Panel oben
- 1-feldig mit 3-fach-Steckdosen unten und Patch-Panel oben
- 2-feldig mit 3-fach-Steckdose unten links und Patch-Panel durchgängig oben
3 Varianten, viele Vorteile:
- Erweiterter Verdrahtungsraum hinter den Lochplatten
- Vereinfachte Verdrahtung und flexiblere Leitungsführung
- Segmentierter Aufbau der Kunststoffplatten
- Serienmäßiger Leitungsabfang durch Kabelbinderösen
- Frei positionierbare Gerätehalter für alle Multimediakomponenten
Offen für mehr:
Das Stahlblech-Gehäuse
Die Technikzentrale sorgt auf allen Ebenen für gute Verbindungen. Die seitlichen Öffnungen des Schaltschranks können werkzeuglos geöffnet werden.
- Öffnung im AAR
Einfache Querverdrahtung von Schrank zu Schrank durch den Anlagenseitigen Anschlussraum (bei den Bauhöhen 1.100 und 1.400 mm). - Öffnung im RfZ
Die perfekte Schrank/Schrank-Verbindung für die Verlegung von Datenleitungen (bei Bauhöhe 1.100 mm). - Öffnung im NAR
Für die schnelle und einfache Sammelschienenverbindung.
Vorgedacht und vorverdrahtet:
Messkonzepte-Felder, Komplettfelder und -schränke
16qmm vorverdrahtet als Komplettfeld oder Komplettschrank
Für 44-A-Dauerstromanwendungen ausgelegt und komplett entsprechend den Anforderungen der lokalen Verteilnetzbetreiber und der gültigen Anwendungsregel aufgebaut. Als kompletter Schrank oder einzelnes Feld: einrasten, anschließen, fertig!
Einfache Umsetzung des jeweiligen Messkonzepts
Die Energiewende bringt neue Abrechnungsmodelle für zugelieferte, selbst erzeugte bzw. verbrauchte oder eingespeiste Energie mit sich – und damit auch komplexe Messkonzepte. Mit unseren vorbestückten und vorverdrahteten Messkonzepte-Feldern in 10 und 16qmm realisieren Sie Messkonzepte einfach und schnell.
Die Anwendungsregel
schnell und sicher umsetzen
Die Technikzentrale ist perfekt für die Integration intelligenter Mess- und Kommunikationssysteme vorbereitet. Mit der neuesten Technik wird die Umsetzung der VDE-AR-N 4100 noch einfacher, sicherer und effizienter.
Bereiten Sie Ihre Kunden jetzt auf die Energiewende vor!
01. Zählerfeld (ZF)
02. Raum für Zusatzanwendungen (RfZ)
03. Anlagenseitiger Anschlussraum (AAR)
04. Netzseitiger Anschlussraum (NAR)
05. Abschlusspunkt Zählerplatz (APZ)
Sparen Sie Zeit
mit ESA, SAVE und Phasenschienen
Einspeiseadapter
Der Einspeiseadapter ESA von Hager vereinfacht die Einspeisung im unteren Anschlussraum ganz erheblich: Er reduziert die Installationszeit im Vergleich zu konventionellen Sammelschienenklemmen um rund 50 Prozent, er erhöht durch seine fingersichere Konstruktion die Arbeitssicherheit und macht als dauerhaft sicheres Verbindungselement regelmäßige Kontrollen sowie Wartungsarbeiten überflüssig.
Sammelschienenverbinder
Verbinden Sie ab sofort zwei Felder im netzseitigen Anschlussraum (NAR) einfacher und schneller. Der 5-polige Sammelschienenverbinder SAVE ersetzt fünf einzelne Schraubklemmen und ermöglicht eine sichere Feldverbindung in nur einem Arbeitsgang. Mit dem SAVE sparen Sie bis zu 90 % der Installationszeit. Der neue SAVE ist stabil, montagefreundlich und sicher.
Phasenschienen senkrecht und waagerecht
Schneller, sicherer, saubererer: Unsere senkrechten und waagerechten Phasenschienen erweitern Ihren Installationsraum, verkürzen die Montagezeit und eröffnen Ihnen ungeahnte Kombinationsmöglichkeiten. Perfekt für die Einspeisung von FI/LS-Schaltern in allen Hager-Verteilersystemen.
Modulargeräte
für die Technikzentrale
Reiheneinbaugeräte
Mit den Reiheneinbaugeräten von Hager sind Sie bestens für sämtliche Aufgaben und Varianten gerüstet. Diese sind sowohl mit klassischem Schraub- als auch mit der schnellen quickconnect Anschlusstechnik verfügbar. Ohne auf Sicherheit und Wartungsfreiheit zu verzichten ermöglicht quickconnect die Montagezeit im Schaltschrank um bis zu 40 Prozent zu reduzieren.
Schalt- und Schutzgeräte
Hager Schalt- und Schutzgeräte verbinden, unterbrechen und trennen Stromkreise mit höchster Zuverlässigkeit. Damit machen sie den Betrieb elektrischer Geräte unter Normal- und Fehlerbedingungen so sicher, wie es Ihre Kunden erwarten.

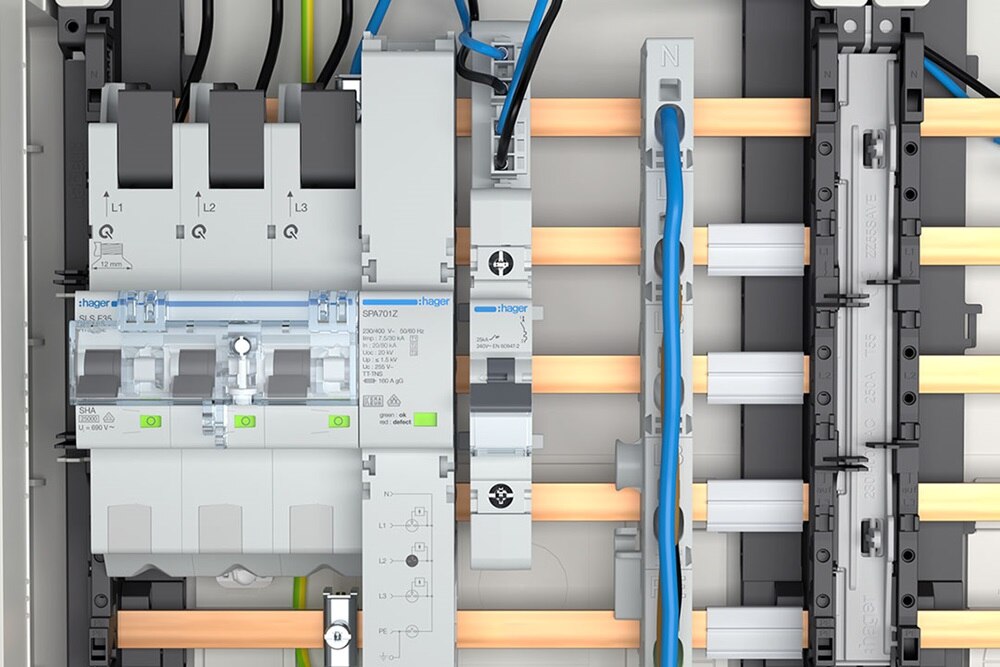

Stecken statt schrauben mit
quickconnect
Mit der schraubenlosen quickconnect Anschlusstechnik von Hager müssen Zugangs- und Abgangsleitungen von Modulargeräten nur noch eingesteckt werden. Das spart etwa ein Drittel der Installationszeit. Und es erhöht die Betriebssicherheit, da die Klemmkräfte deutlich über denen konventioneller Schraubverbindung liegen.
Unsere kompakten Reiheneinbaugeräte werden einfach auf der Hutschiene aufgerastet.
Die Leitungen werden in die quickconnect Öffnungen eingesteckt und rasten selbständig ein. Dabei werden die Biegeradien optimal berücksichtigt, um potenziellem Leitungsbruch vorzubeugen.
Die fingersicheren IP2x-Prüföffnungen sind für Phasenprüfer oder Prüfstift leicht von vorne zugänglich.
Horizontale Phasenschienen können von unten auf unsere Reiheneinbaugeräte aufgesteckt werden. Sie rasten automatisch ein – für dauerhaft sichere Verbindungen.
Über den Entriegelungsmechanismus kann jede Leitungsverbindung schnell und einfach wieder gelöst werden.
Sobald der Beschriftungsstreifen eingelegt und die Schutzklappe geschlossen ist, können Staub und Schmutz die Kennzeichnung der Leitungsschutzschalter nicht mehr beeinträchtigen.
Mehr Sicherheit durch die berührungsgeschützte Konstruktion der Modulargeräte (Stromführende Teile sind gegen unbeabsichtigtes Berühren gesichert).
Der Austausch einzelner Modulargeräte ist unkompliziert:
- Halteclip entriegeln
- Verdrahtung lösen
- Neues Geräte einbauen

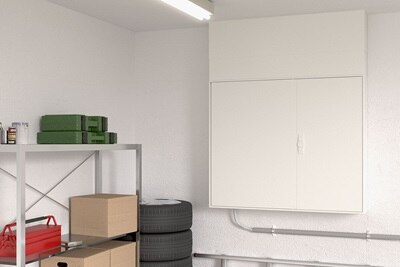

Teleskop-Rangierblende
für die Technikzentrale
Sorgt für Ordnung im Technikraum.
Der Technikraum im Einfamilienhaus wird immer häufiger für weitere Zwecke genutzt. Die Zu- und Abgangsleitungen zum Zählerschrank stören jedoch oftmals die angestrebte Atmosphäre. Hager hat die Technikzentrale daher weiter gedacht und mit der Teleskop-Rangierblende ein Zubehörteil geschaffen, das hierfür praktische und einfach zu installierende Abhilfe schafft.
Vorteile der
Teleskop-Rangierblende
- In der Höhe flexibel von 350 bis 680 mm stufenlos ausziehbar
- In den Feldbreiten 2 bis 5 erhältlich. Material: Metall
- Schützt die Leitungen vor Schmutz und mechanischen Beschädigungen
- Maximaler Verdrahtungsraum oberhalb der Technikzentrale bis zur Decke

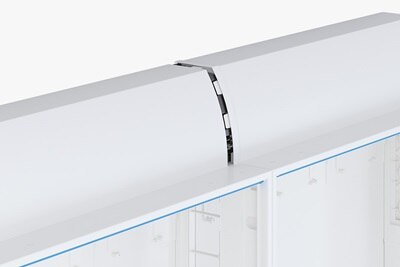

Rangierkanäle
perfekt verbinden
Häufig werden mehrere Verteilungen nebeneinander installiert. Mit dem Rangierkanal-Verbinder schaffen Sie eine einheitliche Optik der gesamten Zähleranlage.
- Saubere Optik
- Mehr Raum zur Querverdrahtung
- Einfache und sichere Montage
Schon Technikzentrale-Experte?
Kostenlose Tipp-Reihe
Erhalten Sie zusätzliche praktische Tipps rund um die Technikzentrale:
- Wie setze ich die Anwendungsregel 4100 optimal um?
- Wie spare ich Zeit bei der Planung von Zähleranlagen?
- Mit welchen Tricks gelingt die Installation schneller?
- u.v.m

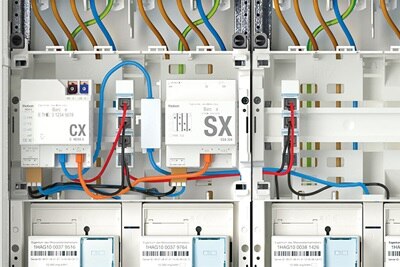

Verdrahtung
leicht gemacht
Nach VDE-AR-N 4100:2019-04 müssen Zählerplätze vom Elektrohandwerker für den Einsatz intelligenter Messsysteme vorbereitet werden. Die Technikzentrale ist perfekt auf die Umsetzung zugeschnitten. In dieser Bilderstrecke finden Sie die wichtigsten Varianten der Verdrahtung im Überblick.
Legende
für die Verdrahtungsvarianten
Leitungsführung im Mehrfamilienhaus mit BKE-I-Zählerplätzen
Bei direkt miteinander verbunden Schränken mit BKE-I-Zählerplätzen erfolgt die Querverdrahtung von Schrank zu Schrank ab sofort durch die neue RfZ-Öffnung.
Leitungsführung im Mehrfamilienhaus mit 3-Punkt-Zählerplätzen
Bei direkt miteinander verbundenen Schränken mit 3-Punkt-Zählerplätzen erfolgt die Querverdrahtung von Schrank zu Schrank durch den NAR. Die Verdrahtung von RfZ zu APZ erfolgt durch den NAR und die neue Leitungsführung des APZ.
Leitungswege im Einfamilienhaus
Einfaches und schnelles Verlegen der Leitungen zur Versorgung der Geräte im RfZ durch den neuen frontal zu öffnenden Kabelwege zwischen den beiden BKE-I-Kassetten. Die Verbindung zum APZ erfolgt durch die neuen Leitungseinführungen.
Planungshilfen und digitale Tools
für die Technikzentrale
ZPlan: Zählerplätze und Komplettschränke planen
Einfach Ort und Postleitzahl eingeben oder vom GPS der Hager ZPlan-App leiten lassen - in wenigen Schritten führt Sie unsere Software zur TAB-konformen Technikzentrale mit allem Zubehör.
Hagercad: 3-dimensional planen
Mit Hagercad planen Sie Niederspannungs-Hauptverteilungen wie nie zuvor. Ihre Planung lässt sich vergrößern, verändern, drehen und vielseitig visualisieren: in 2D oder 3D, in Schwarzweiß oder Farbe.

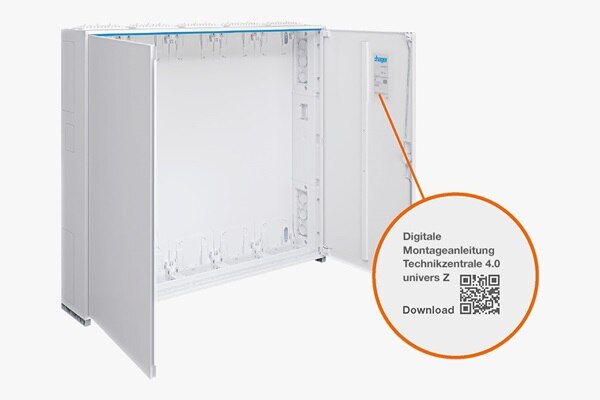

Digitale Montageanleitung
Gezielter suchen, einfacher finden, immer verfügbar: die digitale Montageanleitung für Zählerschränke.
Hager Tipps

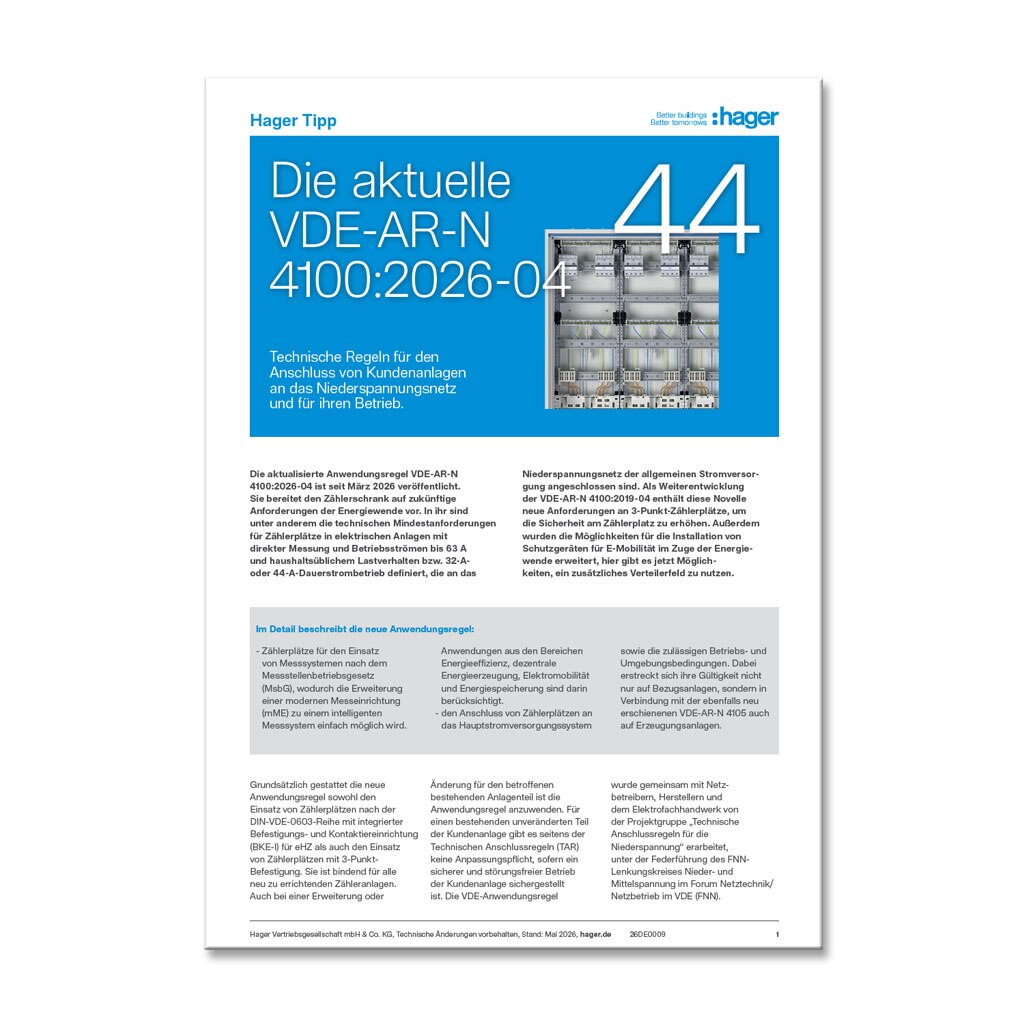

Gefällt Ihnen der Hager Tipp 44 zur VDE-AR-N4100?
In unserer Sammlung von Hager Tipps finden Sie komplexe Themen kompakt und verständlich erklärt: Einfach und praxisorientiert.
Elektromobilität
Der großmaßstäbliche Umstieg auf elektrische Antriebe stellt die tiefgreifendste Änderung dar, seitdem sich die Automobilität breitgesellschaftlich etablieren konnte. Nicht zuletzt, was die Energieversorgung und -erzeugung sowie die Ladeinfrastruktur sowie Förderungen und Vorgaben anbelangt. Um Ihnen in diesem „Dschungel“ hochkomplexer Themen einen Kompass zu reichen, haben wir verschiedene Informationen zu den elektromobilitätsspezifischen Themen zusammengetragen.
Downloads
zur Technikzentrale
Laden Sie sich jetzt die passenden Dokumente zur Technikzentrale herunter.
