Sammelschienenverbinder
ZZ55SAVE
Stärker. Schneller. Sicher.
Sparen Sie Zeit
mit dem neuen SAVE
Um zwei Felder im netzseitigen Anschlussraum (NAR) zu verbinden, brauchten Sie bislang fünf einzelne Schraubklemmen und mehrere Arbeitsschritte. Mit dem neuen 5-poligen Sammelschienenverbinder SAVE gehört dieser aufwendige Prozess der Vergangenheit an. Der SAVE ermöglicht eine durchgehend mechanisch und elektrisch sichere Feldverbindung in nur einem einzigen Arbeitsgang, so sparen Sie bis zu 90 % Installationszeit. Der neue SAVE: stabil, montagefreundlich und sicher.
Der neue
SAVE überzeugt
Geeignet für:
- Zählerplätze nach DIN VDE 0603-1 und DIN 43870
- Bemessungsstrom bis 250 A
- Sammelschienen 12 x 5 mm bei 40 mm SaS-Abstand
- Hager-Sammelschienensystem 12 x 10 mm (mit abgefrästen Schienenenden)
- Feldbreite 216 mm
- Feldbreite 210 mm mit Zentrierstücken (bitte beachten Sie hierzu die Montageanleitung)
Ersetzt den bestehenden Hager Verbinder ZM15F (ZM15F bleibt für Anwendung univers N und sonstige Einsatzbereiche bestehen).

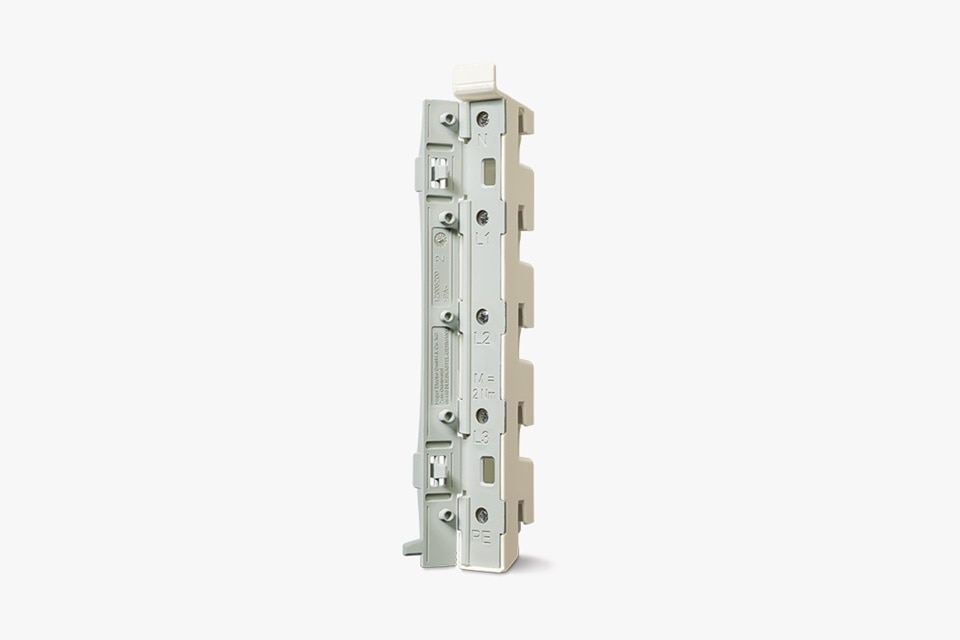

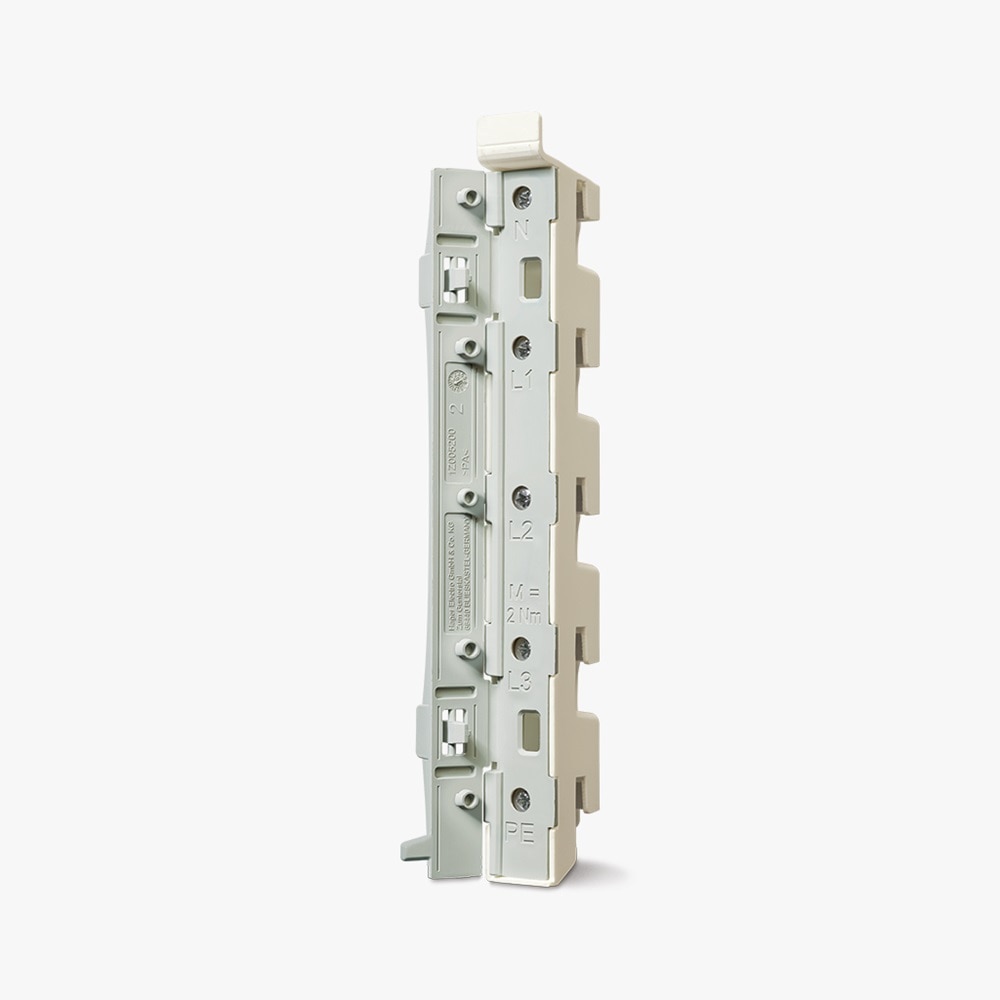

5-poliger Sammelschienenverbinder
für Zählerschrank univers Z
- Stärker
Dreifach verstärktes Gegenlager aus versprödungsfreiem Edelstahl - Schneller
1 Bauteil statt 5 einzelne Schraubklemmen: bis zu 90% Zeitersparnis - Sicher
Fingersichere und wartungsfreie Sammelschienenverbindung durch isoliertes Gehäuse und vorgespannte Tellerfeder - Neue Artikelnummer
ZZ55SAVE
Mehr Stabilität und
hohe Montagesicherheit
Der neue Sammelschienenverbinder SAVE überzeugt durch mehr Stabilität und Montagesicherheit: Das verstärkte Gegenlager sorgt für eine langzeitstabile elektrische Verbindung der beiden Zählerfelder. Der verwendete Edelstahl ist vollständig versprödungsfrei, so dass auch langfristig keine Materialermüdung auftritt. Die Feder sitzt direkt hinter dem Schraubkopf. Das gibt ein noch besseres Feedback beim Anziehen der Schrauben (ideales Drehmoment 2Nm).
- Pozidrive-Schraube
- Feder und Wegbregrenzung
- Elektrische Kontaktierung
- Sammelschiene
- Verstärktes Gegenlager
Schritt für Schritt
Sammelschienen einfach verbinden
Einsetzen
Der Sammelschienenverbinder SAVE wird auf die Schienen zwischen zwei Zählerfeldern im netzseitigen Anschlussraum (NAR) aufgerastet und sorgt so für eine zuverlässige Verbindung. Die neue Nase am unteren Gehäusedeckel zeigt die richtige Einbauposition an und verhindert Fehlinstallationen.
Verschrauben
Der Sammelschienenverbinder wird von vorne mit jedem Schienenpaar verschraubt. Das ideale Anzugsdrehmoment beträgt 2 Nm. Alle Schrauben sind wartungsfrei und müssen nicht nachgezogen werden.
Verschließen
Mit dem Einrasten der Verschlussklappe wird der SAVE fingersicher und zuverlässig verschlossen. Das Ergebnis ist eine durchgehend sichere mechanische und elektrische Feldverbindung und ein sauberes Installationsbild im NAR.
Zentrierstücke für Baubreite 210 mm

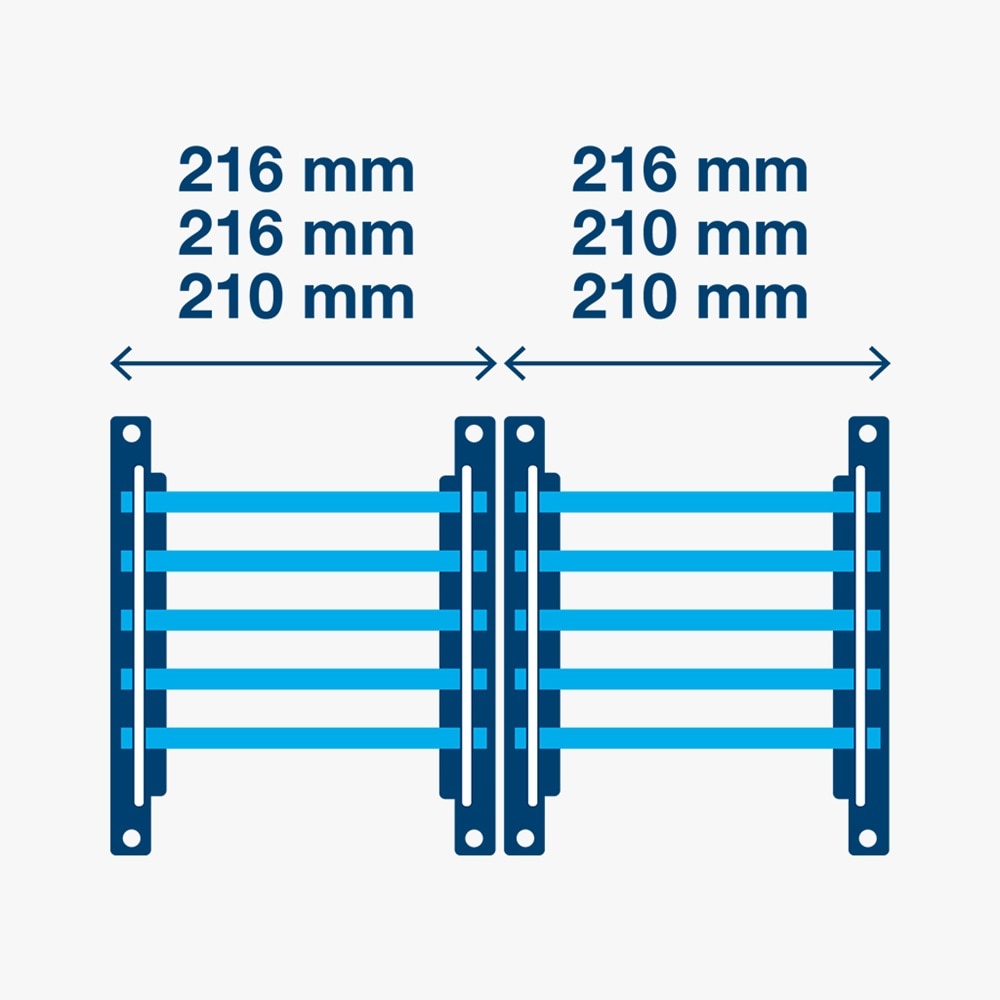

Der Sammelschienenverbinder SAVE ist exakt auf Zählerfelder mit 216 mm Baubreite abgestimmt (Hager Standardmaß). Er passt aber auch auf ältere Zählerschränke vom Typ universZ mit einer Baubreite von 210 mm. In diesem Fall müssen die blauen Zentrierstücke eingesetzt werden, die jedem Produkt serienmäßig beiliegen. Die Zentrierstücke werden einfach an der Rückseite des SAVE fixiert und sorgen für einen optimalen und sicheren Sitz auf den Sammelschienen.
Achtung: Bei aktuellen Zählerschränken mit 216 mm Baubreite dürfen die Zentrierstücke nicht verwendet werden. Bitte beachten Sie hierzu die Montageanleitung, um eine korrekte Installation zu gewährleisten.
Technikzentrale 4.0 –
Der Anschluss an die digitale Zukunft
Der Sammelschienenverbinder SAVE ist nur eine von vielen Innovationen, mit denen Hager Ihnen den Installationsalltag erleichtert. Weitere Vorteile finden Sie hier.
