Kleinverteiler
volta
Aufputz-, Unterputz- oder Hohlwandvariante: Der Installationskleinverteiler volta ist für jeden Einsatz zu haben - auch anschlussfertig vorverdrahtet.
Kleinverteiler als Herzstücke einer
detaillierten Unterverteilung
Für normgerechte elektrische Anlagen ist in Deutschland mindestens eine Hauptverteilung vorgeschrieben. Häufig sind weitere Stromverteilerkästen notwendig und sinnvoll – etwa in Mehrparteiengebäuden oder Firmengebäuden. So bieten Unterverteilungen mehrere Vorteile:
- bessere Übersichtlichkeit der gesamten Elektroinstallation
- Verkürzung der Leitungsstrecken – mit weiteren Vorteilen wie Kostenersparnis oder Verminderung der Spannungsverluste
- kleinerer Hauptverteiler möglich
- größere Sicherheit durch eine über die Normen hinausgehende Absicherung
In Gebäuden mit mehreren Nutzerstellen lässt sich die Elektroinstallation klar gliedern und unterteilen. Gleichzeitig kann die Absicherung der jeweiligen Einheiten für die Benutzer zugänglicher oder für für unbefugte Personen unzugänglicher gemacht werden.
Kleinverteiler volta
Der Vorreiter mit vielen Vorteilen
Hager Kleinverteiler der Serie volta sind die Lösung, wenn es darum geht, eine möglichst große Bandbreite von Installationssituationen abzudecken.
Die Verteilerkästen gibt es in unterschiedlichen Abmessungen mit einem Einbauraum für Reiheneinbaugeräte bis zu 60 Platzeinheiten und in vorverdrahteter, anschlussfertiger Form für einen schnellen Anschluss.
Für die Montagearten Aufputz, Unterputz und Hohlwand stehen verschiedene Varianten zur Verfügung. Sie bieten trotz der kompakten Bauform ausreichend Verdrahtungsraum.
Kleinverteiler volta
APV 5-reihig
Die volta Familie bekommt Zuwachs
Die 5-reihige Aufputzvariante des volta Kleinverteilers vereint die bewährten Vorteile des Klassikers mit einem größeren Platzangebot. Als reiner Stromkreisverteiler, als volta Multimedia oder als volta hybrid spielt der Kleinverteiler in zahlreichen Anwendungen seine individuellen Stärken aus.
volta APV 5-reihig:
die neuen Lösungen
Fünf Reihen für mehr Platz
Installieren Sie die ständig wachsende Zahl an Geräten und Leitungen zukunftssicher und normkonform: Gemäß DIN 18015 sind Stromkreisverteiler in Mehrraumwohnungen mindestens 4‐reihig – mit der Empfehlung einer 20%-igen Platzreserve für spätere Erweiterungen vorzusehen.
Optionaler Kabelrangierkanal
Ideal, wenn Sie Wert auf eine nahtlos saubere Optik legen und sich gleichzeitig die Montage noch einfacher machen wollen. Mit passender Aussparung für den Leitungsführungskanal sowie einer Kabelabfangschiene zur Zugentlastung.
Kunststoff-Montageplatten
Im volta Multimedia und volta.hybrid bieten die neuen Kunststoff-Montageplatten mit ihrem engen Lochraster viel Flexibilität zur Gerätebefestigung sowie die Möglichkeit, Leitungen einfach per Kabelbinder zu befestigen.
Klammern zur Kabelführung
Im Innern sorgen ab sofort bei allen Varianten seitliche Kabelhalteklammern für eine sichere Leitungsführung.
Nachhaltige Verpackung
Alle Varianten werden in einer nachhaltigen Vollkartonage-Verpackung geliefert. Sie ist umweltfreundlich, einfach zu entsorgen und verhindert Transportschäden zuverlässig.
Für jeden Einsatz
den passenden volta
Grundsätzlich unterteilt sich Hager volta in drei Kategorien:
- reine Stromkreisverteiler
- reine Multimediakleinverteiler
- Kombiverteiler für Strom und Multimedia in Form der Serie volta.hybrid
Stromkreisverteiler
Der Stromkreisverteiler ist der Klassiker unter den Kleinverteilern. Er ist optimal geeignet für die Anwendung im Mehrfamilienhaus als Etagenverteiler. Sicher und zuverlässig verteilt er Beleuchtungs- und Steckdosen-Stromkreise zu den jeweiligen Räumen. Egal ob Hohlwand, Unterputz oder Aufputz-Variante: Die Montage ist einfach und schnell.
Multimediakleinverteiler
Der volta glänzt nicht nur bei der Stromkreisverteilung, sondern auch im Bereich Multimedia: Alle Kommunikationskomponenten lassen sich übersichtlich auf den segmentierten Lochblechen montieren. Für die Patchmodule gibt es ein eigenes Patch-Panel. Außerdem ist in allen Verteilern eine Dreifachsteckdose mit drehbaren Töpfen und erhöhtem Berührungsschutz montiert. So gelingt eine strukturierte Netzwerk-Verkabelung.
Kombiverteiler
Ein Verteiler, alles drin: Der volta.hybrid ist eine Kombination aus Stromkreis- und Multimediaverteiler. Er nimmt nicht viel Platz ein, ist optisch dezent und liefert die Energie- und Datenversorgung für kleine Wohneinheiten.

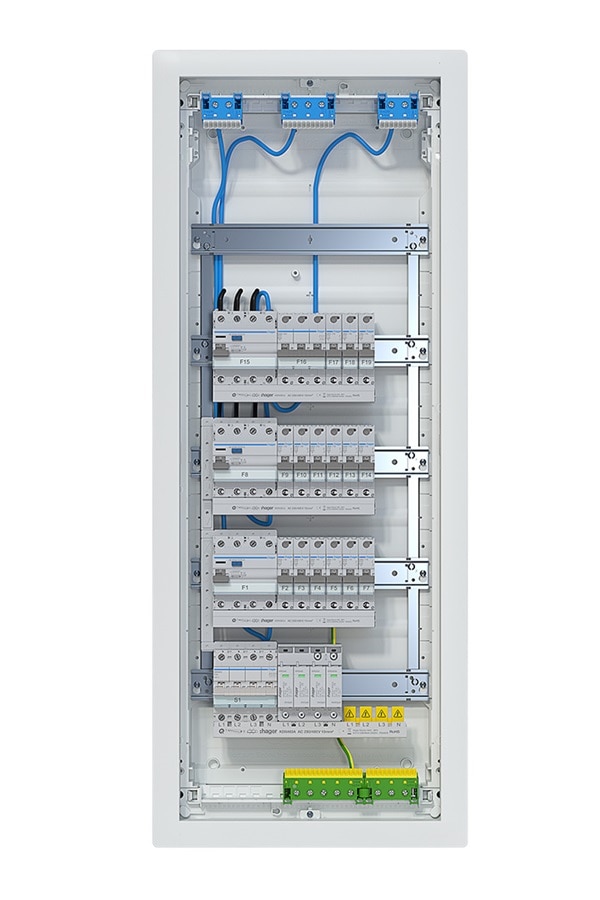

Schneller Anschluss
Dank vorverdrahteter Kleinverteiler
Jetzt neue Varianten anschlussfertig und bestückt!
Aktuell sind schelle Installationslösungen mehr denn je gefragt. Deshalb bieten wir Ihnen gängige Ausführungen unserer volta Kleinverteiler auch fertig bestückt und vorverdrahtet an. Insgesamt sind zwölf 4- und 5-reihige Varianten jeweils als Unterputz-, Hohlwand- und Aufputz-Ausführungen lieferbar: Die 4-Reiher sind mit zwei FI-, neun LS1P- und einem LS3P-Schalter, die 5-Reiher mit drei FI-, 15 LS1P-, sowie einem LS3P ausgestattet. Alle Varianten beinhalten zusätzlich je einen Überspannungsschutz und je nach Wahl entweder eine Hauptleitungsabzweigklemme oder einen Hauptschalter.
Für Sie bedeutet das eine enorme Zeitersparnis sowohl bei der Installation als auch bereits bei der Bestellung, da Sie alle Produkte über eine einzige Artikel-Nummer beziehen können.
Montagevorteile
Durch die Nähe zum Markt und den engen Austausch mit Kunden besticht der Kleinverteiler volta durch einzigartige Mehrwerte, die Ihnen im Arbeitsalltag Zeit und Mühe sparen. Entdecken Sie die 8 Montagevorteile:
Flexibles Handling
Drehbare und unverlierbare Hohlwandanker lassen sich jederzeit montieren und demontieren.
Einfach praktisch
Unsere integrierte Libelle ist sowohl von der Vorder- als auch von der Rückseite sichtbar. Dadurch lässt sich der Kleinverteiler volta ganz einfach und gleichzeitig perfekt ausrichten.
Zeitvorteil dank "Schnellverschluss":
Eine 90-Grad-Drehung genügt und im Nu ist die Abdeckung gelöst oder befestigt.
Alles inklusive
Dank nah beieinander liegenden Markieröffnungen können Sie den Hohlwandausschnitt ganz einfach anzeichnen und ausschneiden – ohne zusätzliche Hilfsmittel.
Flexibel verankert
Die Maueranker für die Unterputz-Installation lassen sich sowohl vertikal als auch horizontal einsetzen. So hat jeder volta überall den perfekten Halt.
Verbindung leicht gemacht
Durch unsere speziellen Verbindungsstücke sind auch Verteilerpaare einfach montiert – und immer im richtigen Abstand. Dazu liegt jedem volta ein Verbinder ab Werk bei!
Guter Draht zur Praxis
Über die großen Räume lässt sich die Verdrahtung an den Seiten führen und durch steckbare Halteklammern sicher fixieren.
Perfekter Ausbruch
Dank der vorgeprägten Lamellen am Schieber können Sie die Leitungseinführung sauber ausbrechen.
Hager Ready:
Verteiler planen per App
Erstellen Sie Ihr Raumbuch, Stromlaufpläne, Beschriftungen und Stücklisten und konfigurieren Sie Feld-/Kleinverteiler, sowie ganze Zähleranlagen mit nur einer App.
Wussten Sie schon?
Die volta Bestellhilfe wurde speziell zusammengestellt, um einen schnellen Überblick über die gesamte Serie dieser Kleinverteiler zu gewährleisten.
Kleinverteiler volta
Stufen-Lieferform
Für die Anwendung Kleinverteiler mit Ausgangsverdrahtung auf Reihenklemmen ist die volta-Stufen-Lieferform für Reihenklemmen bestens vorbereitet:
Ihre Vorteile:
- Flexibilität bei der Klemmen-Bestückung
- Bedarfsgerechte und individuelle Einsatzmöglichkeiten
- Gemeinsame Bestellung oder separat nach Baufortschritt
