Der Fehlerstrom-Leitungsschutzschalter, auch FI/LS-Schalter genannt, mit den Spezifikationen 3x(1P+N), B-16A, 6kA und 30mA Typ A bietet einen kombinierten Schutz gegen Überstrom und Fehlerströme. Typ A erfasst sinusförmige Wechsel- und pulsierende Gleichfehlerströme. Geeignet für die Installation in Wohn- und Geschäftsbereichen. Optimiert Sicherheit und Anlagenverfügbarkeit.
EAN
3250611020158
Marke
Hager
VPE
1 Stück
Preisgruppe
H230
Fehlerstrom-Leitungsschutzschalter, FiLS-Schalter, 3x(1P+N) 6kA B-16A 30mA Typ A ADZ316D
Preis
257,30 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Verbindungskabel für Verteilerfelder 5 Produkte verfügbar
Optionales Zubehör
-
K67EKabelbrücke NYAF 6 mm², 250mm lang, Stift, Farbe schwarz
1,44 € / Stück* -
K67GKabelbrücke NYAF 6 mm², 250mm lang, Gabel, Farbe schwarz
2,00 € / Stück* -
K67L
Kabelbrücke NYAF 10 mm², 250mm lang, Gabel, Farbe schwarz
4,85 € / Stück* -
K67MKabelbrücke NYAF 10 mm², 250mm lang, Stift, Farbe schwarz
6,40 € / Stück* -
K67FKabelbrücke NYAF 6 mm², 100mm lang, Gabel, Farbe schwarz
1,05 € / Stück*
Technische Merkmale
Architektur
-
Polart3x 1P+N
-
Polanzahl abgesichert3
-
AuslösecharakteristikB
Sicherheit
-
FehlerstromtypA
-
IP-Klasse (Ingress Protection)IP2X
Elektrische Hauptattribute
-
Bemessungsschaltvermögen Icn nach IEC 60898-16 kA
Spannung
-
Isolationsspannung Ui500 V
-
Stoßspannungsfestigkeit Uimp4000 V
-
Bemessungsbetriebsspannung Ue230 - 230 V
-
Überspannungskategorie gemäß IEC 60947-13
-
VersorgungsspannungsartAC
-
Isolationsfestigkeit2 kV
Elektrischer Strom
-
Nennstrom16 A
-
Bemessungsfehlerstrom Idn30 mA
-
Nennstrom bei -25°C21,10 A
-
Nennstrom bei -20 °C20,70 A
-
Nennstrom bei -15°C20,30 A
-
Nennstrom bei -10°C19,90 A
-
Nennstrom bei -5°C19,40 A
-
Nennstrom bei 0 °C19 A
-
Nennstrom bei 5°C18,50 A
-
Nennstrom bei 10°C18 A
-
Nennstrom bei 15°C17,50 A
-
Nennstrom bei 20 °C17 A
-
Nennstrom bei 25°C16,50 A
-
Nennstrom bei 30°C16 A
-
Nennstrom bei 35°C15,70 A
-
Nennstrom bei 40 °C15,50 A
-
Korrekturfaktor bei 2 nebeneinander montierten LS-Schaltern0,80
-
Korrekturfaktor bei 3 nebeneinander montierten LS-Schaltern0,80
-
Korrekturfaktor bei 4 und 5 nebeneinander montierten LS-Schaltern0,70
-
Korrekturfaktor bei 6 nebeneinander montierten LS-Schaltern0,60
-
Einstellung des thermischen Auslösers in AC1,13 - 1,45 A
-
Ausschaltvermögen Betriebskurzschlussstrom Ics AC nach IEC 60898-16 kA
Leistung
-
Gesamtverlustleistung unter Nennstrom10,90 W
Frequenz
-
Frequenz50 - 50 Hz
Einsatzbedingungen
-
Max. Höhe2000 m
-
Energiebegrenzungsklasse I²t3
-
Betriebstemperatur-25 - 70 °C
-
Lager-/Transporttemperatur-25 - 80 °C
-
Grad der Verunreinigung nach IEC 60664/IEC 60947-22
Installation, Montage
-
Nominales Drehmoment Untere Klemme2 - 2 Nm
-
Nominales Drehmoment2 - 2 Nm
-
Typ untere Anschlussklemme für modulare Gerätebiconnect, quickbusbar
-
Typ obere Anschlussklemme für modulare GeräteQuickConnect
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele2000
-
Gerätelebensdauer, mechanische Schaltspiele2000
Anschluss
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter1 - 4 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter1 - 4 mm²
-
Anschlussquerschnitt des Ausgangs mit Schrauben, bei massivem Leiter1 - 16 mm²
-
Anschlussquerschnitt des Ausgangs mit Schrauben, bei flexiblem Leiter1 - 10 mm²
Kapazität
-
Anzahl Module4
Abmessungen
-
Höhe86 mm
-
Breite71 mm
-
Tiefe70 mm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ADZ316D
-

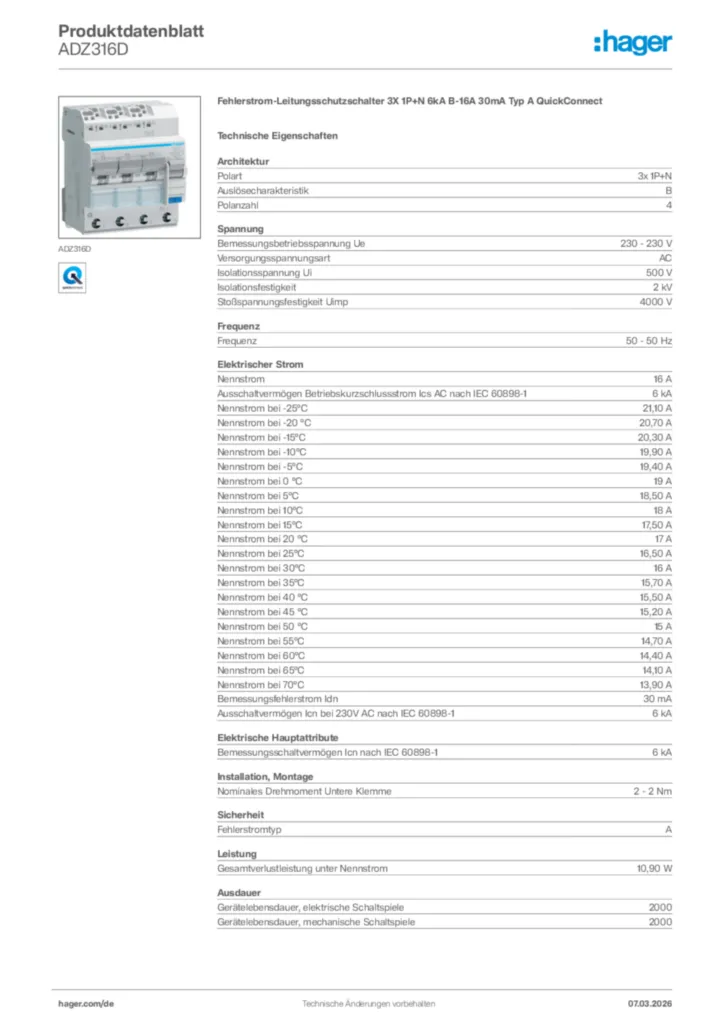

Produktdatenblatt
Hager Produktdatenblatt ADZ316D
Fehlerstrom-Leitungsschutzschalter 3X 1P+N 6kA B-16A 30mA Typ A QuickConnect
PDF -
Montageanleitung
Montageanleitung de-DE, fr-FR, it-IT, en-GB 2023-10-02
PDF1,28 MB
Montageanleitung en-GB, fr-FR, de-DE, it-IT 2014-11-20
PDF1,29 MB
Montageanleitung für ADZ310C - Fehlerstrom-Leitungsschutzschalter 3X 1P+N 6kA 30mA Typ A QuickConnect (DE-EN-FR-IT, Stand: 12.2016)
Montageanleitung en-GB, fr-FR, de-DE, it-IT 2016-12-12
PDF1,14 MB -
Tipps
Hager Tipp 42
Effiziente FI/LS-Absicherung (17DE0166)
PDF1,36 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hager Ready App - Ihr digitaler Assistent
Hager Ready unterstützt Sie bei der Planung der Elektroinstallation für Wohngebäude. Neben der einfachen und schnellen Konfiguration von Feld-/Kleinverteilern, sowie Zähleranlagen, erstellen Sie mit Ihrem digitalen Assistenten die technische Projektdokumentation im Handumdrehen.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB 2024-06-19
PDF316,98 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ADS916DFehlerstrom-Leitungsschutzschalter 1P+N 6kA B-16A 30mA Typ A QuickConnectPreis130,50 €/ Stück * -
2
ADX466DFehlerstrom-Leitungsschutzschalter 4P 10kA C-16A 30mA Typ APreis294,80 €/ Stück * -
3
ADA506DFehlerstrom-Leitungsschutzschalter 1P+N 10kA B-6A 30mA Typ APreis163,40 €/ Stück * -
4
AEX420CFehlerstrom-Leitungsschutzschalter 4P 10kA B-20A 100mA A TypPreis259,50 €/ Stück * -
5
ADM470QCFehlerstrom-Leitungsschutzschalter 4P 6kA C-20A 30mA Typ A QC/QBPreis266,70 €/ Stück *
Ausschreibungstext
Fehlerstrom-Leitungsschutzschalter 3X 1P+N 6kA B-16A 30mA Typ A QuickConnect
Fehlerstrom-Leitungsschutzschalter nach DIN EN 61009-1 (VDE 0664-20) mit 3 x 1-poligem Leitungsschutzschalter für 230 V Wechselstromkreise und einer Fehlerstromschutzschaltung im Kompaktgehäuse. QuickConnect Klemme nach DIN EN 60898-1 (VDE 0641-11), am Abgang bis 16 A und am Zugang bis 63 A, blaue Test-Taste und Fehlerstromanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.
Polart: 3x 1P+N
Auslösecharakteristik: B
Nennstrom: 16 A
Bemessungsfehlerstrom Idn: 30 mA
Fehlerstromtyp: A
Bemessungsschaltvermögen Icn nach IEC 60898-1: 6 kA
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit Uimp: 4000 V
Gesamtverlustleistung unter Nennstrom: 10,90 W
Frequenz: 50 - 50 Hz
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter: 1 - 4 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter: 1 - 4 mm²
Fabrikat : Hager oder gleichwertig
Artikel : ADZ316D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Fehlerstrom-Leitungsschutzschalter nach DIN EN 61009-1 (VDE 0664-20) mit 3 x 1-poligem Leitungsschutzschalter für 230 V Wechselstromkreise und einer Fehlerstromschutzschaltung im Kompaktgehäuse. QuickConnect Klemme nach DIN EN 60898-1 (VDE 0641-11), am Abgang bis 16 A und am Zugang bis 63 A, blaue Test-Taste und Fehlerstromanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.
Polart: 3x 1P+N
Auslösecharakteristik: B
Nennstrom: 16 A
Bemessungsfehlerstrom Idn: 30 mA
Fehlerstromtyp: A
Bemessungsschaltvermögen Icn nach IEC 60898-1: 6 kA
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit Uimp: 4000 V
Gesamtverlustleistung unter Nennstrom: 10,90 W
Frequenz: 50 - 50 Hz
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter: 1 - 4 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter: 1 - 4 mm²
Fabrikat : Hager oder gleichwertig
Artikel : ADZ316D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
