Medien- und Ener­gie­säule für
zeit­ge­mäße Unter­richts­räume

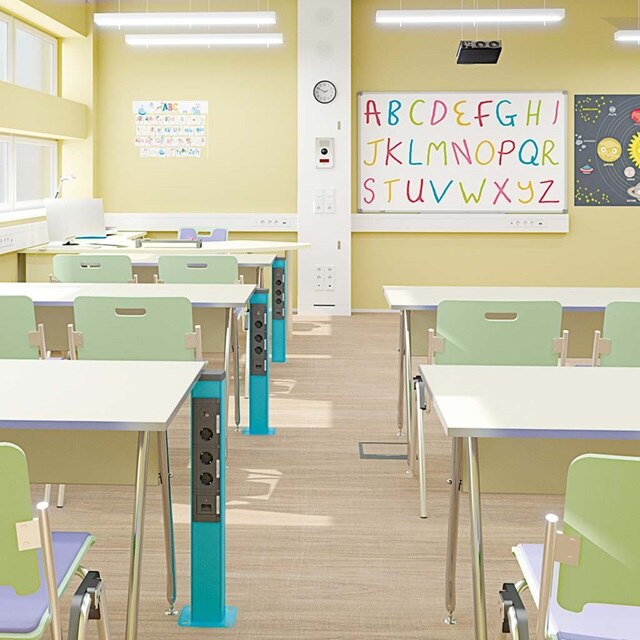

Modernes Klassenzimmer-Interieur mit farbigen Tischen, Bodensteckdosen und LED-Beleuchtung

Multi­funk­tio­nale Ener­gie­säule:
Medi­en­säule für digi­tale Bildungs­räume

Moderne Bildungs- und Veran­stal­tungs­räume, digi­tales Lernen, Smart­boards … man lernt nie aus, was die elek­tro­tech­ni­schen Ausstat­tungs­mög­lich­keiten für Schu­lungs­räume angeht. Wir stellen Ihnen mit der Hager Ener­gie­säule eine flexible Lösung vor, die zukünf­tigen Entwick­lungen gegen­über offen ist. Sie kann im Neubau so selbst­ver­ständ­lich inte­griert werden wie in beste­henden Gebäuden.


Die sechs Vorteile
der Medien- und Ener­gie­säule

  1. Zeit­er­sparnis. Verkürzte Monta­ge­zeit auf der Baustelle durch anschluss­fer­tige Ausstat­tung.
  2. Zukunfts­si­cher­heit. Abge­stimmt auf den Bedarf von heute und offen für künf­tige Entwick­lungen.
  3. Flexi­bi­lität. Der modu­lare Aufbau ermög­licht einen kunden­in­di­vi­du­ellen Zuschnitt mit Erwei­te­rungs- und Ausbau­mög­lich­keiten.
  4. Alles in einem Design. Perfekt aufein­ander abge­stimmte Hager-, Berker- und Elcom-Lösungen.
  5. Geprüfte Qualität. Mate­ria­lien und Funk­tio­na­li­täten gemäß hohen Indus­trie­stan­dards.
  6. Alles aus einer Hand. Im Ideal­fall Reali­sie­rung der gesamten elek­tro­tech­ni­schen Infra­struktur über einen Ansprech­partner.

Zwei Desi­gn­va­ri­anten

Multi­funk­tional und zukunfts­si­cher

Durch die Beschrän­kung auf zwei Typen in drei Höhen ist die Medi­en­säule in Verbin­dung mit dem unter­stüt­zenden Online-Konfi­gu­rator einfa­cher zu planen und zu bestellen. Die Verläss­lich­keit der Liefer­zeiten steigt dadurch eben­falls erheb­lich.

Medi­en­säule Typ 1

Die Ober­teile sind front­seitig und somit bündig mit dem Unter­teil. Die Schar­niere sind justierbar und werk­zeuglos de(montierbar). Breite 430 mm, Tiefe 180 mm)

Medi­en­säule Typ 2

Die Ober­teile sind im Seiten­profil verschraubt und somit seit­lich über­ste­hend. (Breite Front­seite: 490 mm, Breite Rück­seite: 430 mm,  Tiefe: 181,5 mm)




Medi­en­säule-Konfi­gu­rator
einfach planen

Planer, Archi­tekten und ausfüh­rende Unter­nehmen unter­stützt der Konfi­gu­rator von der Idee über die Ausschrei­bung und das Angebot bis hin zur Bestel­lung mit nur einem Klick.




Dezen­trale Vertei­lung:
In der Medi­en­säule läuft alles zusammen

Statt eines ganzen Kabel­strangs führt nur eine einzige Leitung von der Gebäu­de­technik in den Innen­be­reich des Unter­richts­raumes: Diese dezen­trale Vertei­lung der Kabel befindet sich in der Medi­en­säule.
Perfo­rie­rungen für die Kabel Ein- und Ausfüh­rung gewähr­leisten eine schnelle und einfache Instal­la­tion.

Abschließ­bare Fächer schützen die Säule vor Vanda­lismus. Für Befugte bleibt diese Schutzart leicht zugäng­lich und kann jeder­zeit erwei­tert werden.

Je nach Konfi­gu­ra­tion stellt die Medi­en­säule alle erfor­der­li­chen Anschlüsse und Stecker für die Computer-, IP Kommu­ni­ka­tions-, Audio- und Video sowie Sicher­heits­technik mit Leitungs­schutz­schalter in der Unter­ver­tei­lung und notwen­dige Steck­dosen bereit.

Schnelle und einfache Anbin­dung an Multi­me­di­a­ein­rich­tungen wie beispiels­weise White­boards und weiteres Zubehör.

Stand­säulen und Leitungs­füh­rungs­ka­näle im glei­chen Design stellen Anschlüsse für Steck­do­sen­ver­teiler und Stecker an jedem belie­bigen Ort des Unter­richts­raumes zur Verfü­gung.

Zusatz­nutzen: Die Medi­en­säule kann auch als Steig­schacht zur Leitungs­füh­rung in die angren­zenden Etagen genutzt werden.


Einbau- und Gestal­tungs-möglich­keiten

  1. Perfo­ra­tion für einen Laut­spre­cher
  2. Kabel­aus­lass für eine Uhr
  3. Klein­ver­teiler
  4. Einbau­wanne z.B. für ein Telefon
  5. Ausstan­zungen für Hohl­wand­ge­rä­te­dosen
  6. Blind­ab­de­ckung
  7. Univer­sal­schloss­auf­nahme für Profil­halb­zy­linder
  8. Decken­ka­schie­rung
  9. Ausschnitt für eine Sprech­stelle
  10. Bürs­ten­aus­lass

Neubau und Moder­ni­sie­rung:
Unbe­grenzte Möglich­keiten außen und innen

Ob Reno­vie­rung oder Neubau – die Hager Medi­en­säule verspricht mit ihrem modu­laren Aufbau System­lö­sungen, die in Technik und Design perfekt auf die Bedürf­nisse von Schulen und anderen Bildungs­ein­rich­tungen abge­stimmt sind.

  • Flexibel in der Größe
    Das Gehäuse der stan­dard­mäßig 400 Milli­meter breiten, 150 Milli­meter tiefen und raum­hohen Medi­en­säulen besteht aus Alumi­nium und robustem Stahl­blech.
  • Variabel in der Farbe
    Die farb­liche Außen­ge­stal­tung der Säulen ist frei wählbar aus der gesamten Palette der RAL-Farben, weiterer herstell­er­ei­gener Mischungen und Pulver­be­schich­tungen sowie indi­vi­duell defi­nier­barer Objekt­farben. So ist eine harmo­ni­sche Inte­gra­tion in alle räum­li­chen Gestal­tungs­kon­zepte möglich.
  • Offen für Neues
    Ist die Medi­en­säule instal­liert, entspricht sie dem aller­neu­esten Stand der elek­tro­tech­ni­schen Entwick­lung. Das ist die Basis. Von hier aus ermög­licht sie, flexibel auf Entwick­lungen zu reagieren. Demen­spre­chend kann die Gesamt­in­stal­la­tion jeder­zeit ergänzt und erwei­tert werden.
  • Kunden­in­di­vi­du­elle Manu­fak­tur­lö­sung
    Eine Medi­en­säule kann ange­schlossen am 230v Strom­netz die ganze elek­tro­tech­ni­sche Instal­la­tion eines Schu­lungs­raumes aufnehmen. Leitungs­schutz­schalter und Steu­er­ge­räte mit entspre­chender Schutzart, Schalter (Roll­laden-/Jalousie- oder Licht­schalter), Laut­spre­cher, Multi­media-Module (IP, Audio, Video), Steck­dosen und Bedien­dis­plays. Abschließ­bare Fächer schützen vor unbe­fugtem Zugriff. Die Bedie­nung erfolgt an den Medien- und Ener­gie­säulen selbst. Oder, sehr prak­tisch und komfor­tabel, über das Lehrer­pult, das über einen Leitungs­füh­rungs­kanal im Boden mit der Medi­en­säule verbunden ist. Und auch, wenn man heute noch nicht weiß, wie das Lernen von morgen aussehen wird – die Medien- und Ener­gie­säulen sind offen für Neues.
Mehr anzeigenWeniger anzeigen
Farbfächer zur Illustration der vielfältigen Design-Lösungen

Flexible Planung:
Module für eine intel­li­gente Anbin­dung

Die hohe Flexi­bi­lität der Medi­en­säule zeigt sich bereits in der Planungs­phase. Die Instal­la­tion kann wahl­weise Aufputz auf der Wand, teil­weise versenkt oder flächen­bündig erfolgen. Eine Anbin­dung an die Hager Unter­flur­sys­teme oder Brüs­tungs­ka­nal­sys­teme ist ebenso möglich wie die Verbin­dung mit den Stand­säulen, Inte­gra­tion von Steck­dosen als Steck­do­sen­ver­teiler, sowie den Berker Schal­ter­pro­grammen.


Schule
mit Hager

Heute sind digi­tale Endge­räte aus dem Unter­richt­s­alltag nicht mehr wegzu­denken: Ganze Klassen sind innen mit inter­ak­tiven White­boards und Tablets ausge­stattet. Smart­phones hängen von Schüler wie Lehrer im WLAN-Netz der Schule. All dies setzt eine effi­zi­ente elek­tro­ni­sche Infra­struktur voraus. Hager bietet Ihnen die komplette Ausstat­tung mit allen wich­tige Kompo­nenten einer modernen Elek­tro­in­stal­la­tion, inklu­sive Leitungs­schutz­schalter, für ein sicheres digi­tales Arbeiten in Schulen.


Schnelle Instal­la­tion:
Aufstellen, anschließen, fertig!

Schneller geht Moder­ni­sieren nicht: Jede einzelne Medi­en­säule wird in unserem Werk für Sie zusam­men­ge­stellt, montiert sowie auf Wunsch fix und fertig verdrahtet. So muss sie auf der Baustelle nur noch im Innen­be­reich­an­ge­schlossen werden. Ein erheb­li­cher Vorteil, gerade wenn Maßnahmen in einem bestimmten (unter­richts­freien) Zeit­fenster abge­schlossen werden müssen. Hand­ar­beit und Indus­trie 4.0: Die voll­au­to­ma­tisch gefer­tigten Einzel­teile sowie Zubehör werden hand­werk­lich montiert. Jedes einzelne Stück wird in unserem Werk nach Indus­trie­stan­dard auf seine Funk­tion geprüft, bevor es auf den LKW verladen und ausge­lie­fert wird.

Mitarbeiter der Manufaktur, der mit einem Akkuschrauber arbeitet
Laptop mit Konfigurationsprogramm der Mediensäule
Mitarbeiter in einem Elektrolabor

Details für eine optisch gute
und tech­nisch einfache Inte­gra­tion

Halte­rung für Unter­putz-Einbau­ge­räte

Monta­ge­platte

Kabel­ab­fang­schiene C-Profil

Verschie­dene Schlie­ßungen:

  • Schloss mit Schlüssel (oben)
  • Druck­knopf, versenkbar (unten)



Kabel­ab­fang­schiene + T-Profil

Halte­rung für Laut­spre­cher, verdeckter Einbau


Die Medi­en­säule
hier laufen alle Drähte zusammen

  1. Beleuch­tung
  2. Heizung
  3. Lüftung und Klima
  4. Verdunk­lung, Beschat­tung, Rolla­den­sys­teme
  5. Energie
  6. Multi­media
  7. LAN-Verbin­dungen
  8. Nutzer­spe­zi­fi­sche Anwen­dungen

Querschnitt von allen 5 Mitgliedern der BR-Family

Brüs­tungs­ka­näle: Über­zeu­gendes Zubehör, jetzt fünf­fach besser

  • Durch­gän­giges 80-mm-Ober­teil
  • Ein gemein­sames Form­tei­le­sor­ti­ment
  • Fron­tras­tender Gerä­te­einbau
  • Ein Verkehrs­weiß RAL 9016

Multi­funk­tio­nale Medien- und Ener­gie­säulen
Schalt­zen­trale im elek­tro­ni­schen Klas­sen­zimmer

Fünf Fragen an die Ideen­geber Bern­hard Nigl und Thomas Mader der Medi­en­säule.

Portrait von Bernhard Nigl und Thomas Mader, den Ideengebern der Mediensäule

  • Frage 1. Welcher Grund­idee folgt die Medi­en­säule?

    TM: Die Grund­idee war, alle Instal­la­tionen eines Raumes an einer einzigen Stelle zusam­men­zu­fassen. Damit sich die Schüler aber nicht einge­laden fühlen, daran herum­zu­spielen, brauchten wir eine Lösung, die sicher und abschließbar ist.

  • Frage 2. Und dann haben Sie die Medi­en­säule zusammen mit Hager entwi­ckelt?

    TM: Ja, das war 2002. Wir haben für die Real­schule in Grafenau gemeinsam nach einer Lösung gesucht, die flexibel ist und flexibel bleibt. Und das geht nur, wenn die Vertei­lung auch in die Medi­en­säule einge­baut ist. Sonst fangen Sie später wieder an, Leitungen von der Haus­zen­trale in den Klas­sen­raum zu verlegen.

  • Frage 3. Die Medi­en­säule ist jetzt 16 Jahre alt. Wie hat sie sich verän­dert, seither?

    BN: Die Bestü­ckung ist heute natür­lich eine ganz andere: Multi­media, Über­fall­taster, Beamer-Schalter, W-Lan-Router … Im Grunde ist die Säule aber so geblieben, wie sie war.

  • Frage 4. Was war ausschlag­ge­bend für die Zusam­men­ar­beit mit Hager?

    BN: Die Qualität. Bei Hager ist die Verar­bei­tung einfach besser und eine wirk­lich indi­vi­du­elle Konfek­tio­nie­rung möglich. Wir haben die Medi­en­säule in den letzten 16 Jahren zigmal verbaut und noch nie gab es eine Rück­mel­dung, dass etwas zu bemän­geln wäre. Die Säulen stehen immer noch und funk­tio­nieren einwand­frei.

  • Frage 5. Hat der Elek­tro­tech­niker nicht das Gefühl, dass ihm die fertige Verdrah­tung einen Teil seiner Arbeit wegnimmt?

    TM: Nein, ganz im Gegen­teil! Sie hilft ihm. Niemand hätte heute auf der Baustelle die Zeit, das alles zu instal­lieren. Außerdem ist die Medi­en­säule mit ihrer ganzen Instal­la­tion geprüft, wenn sie auf der Baustelle ange­lie­fert wird. Das vermeidet Fehler­quellen, garan­tiert die Funk­ti­ons­si­cher­heit. So kann sich der Elek­tro­tech­niker sicher sein, mit der Medi­en­säule eine einwand­freie Instal­la­tion abzu­lie­fern.



Refe­renzen:
Wo heute schon mit Unter­stüt­zung der Hager Medi­en­säule- und Ener­gie­säulen gelernt wird

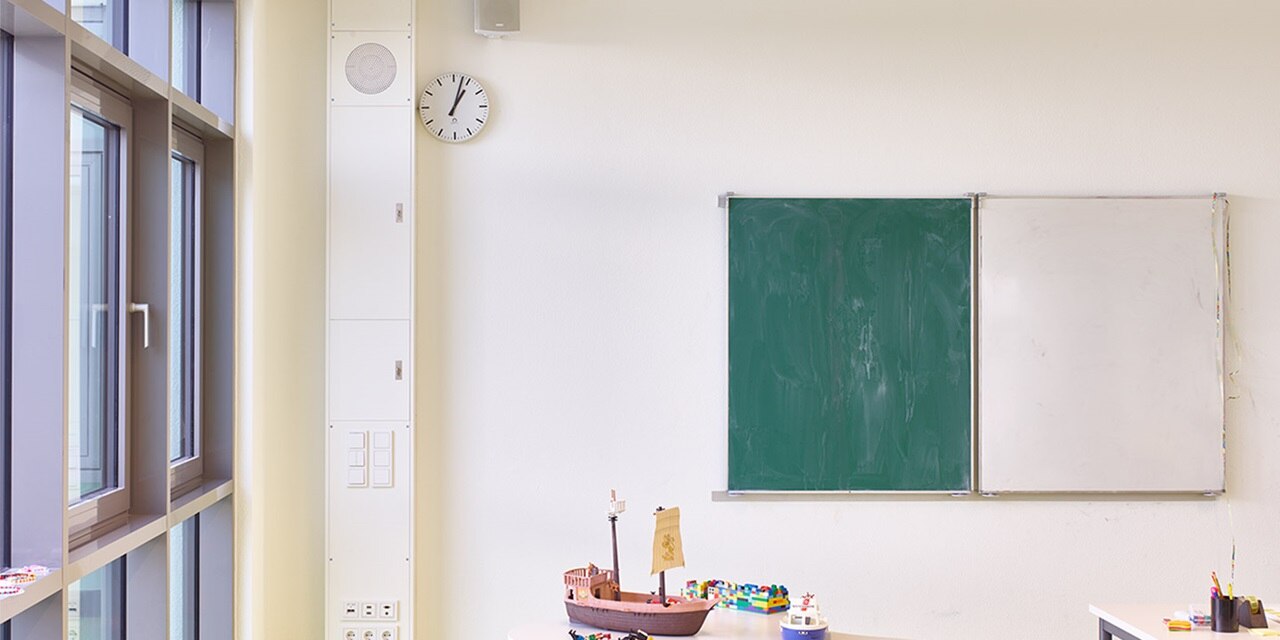

Klassenzimmer-Innenansicht mit Tafel und Whiteboard nebeneinander an der Wand, Uhr darüber und Elektroverteilungstafel links

Grund- und Mittel­schule in Zolling

Anbau 2017, Gesamt­in­stal­la­tion von der Tech­nik­zen­trale bis zur dezen­tralen Vertei­lung mit Medi­en­säulen in den Klas­sen­räumen innen und im Pausen­be­reich, passende Jalousie-/Licht­schalter von Berker, inklu­sive 230V Strom­ver­sor­gung.

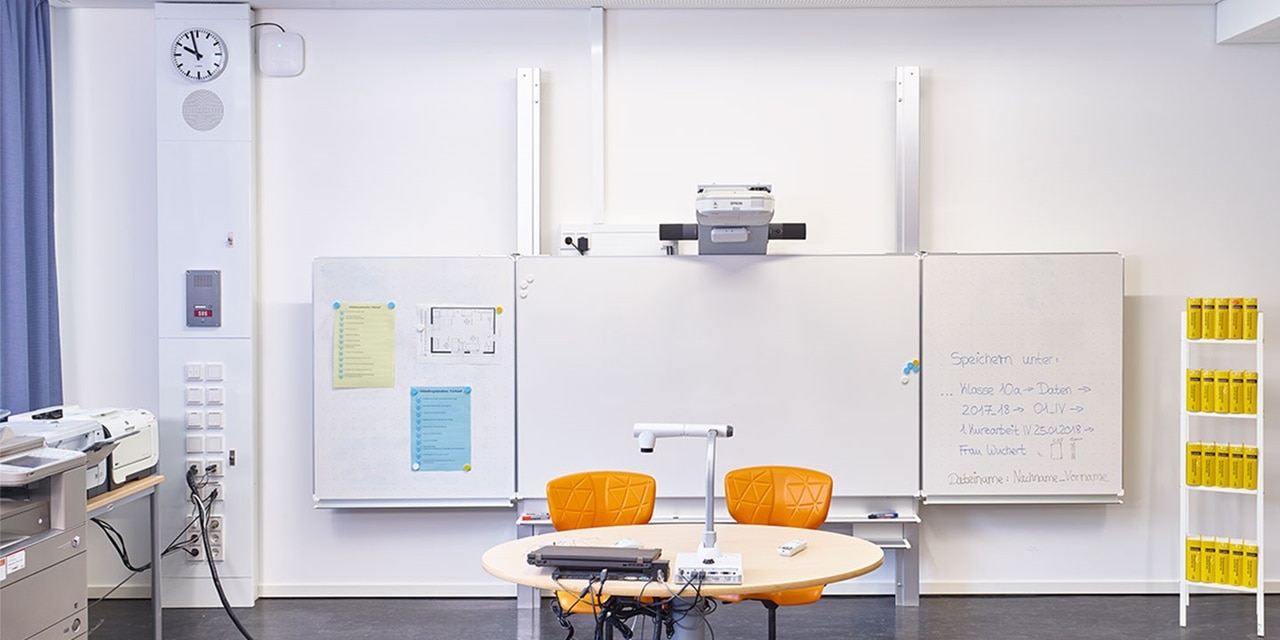

Modernes Besprechungszimmer mit Projektor, Whiteboards, rundem Tisch mit orangen Stühlen und Steckdosen an der Wand

Real­schule Mein­del­straße in München

Neubau 2016, Gesamt­in­stal­la­tion: Erschlie­ßung der Klas­sen­räume und des Pausen­be­reichs mit Medien-/Ener­gie­säulen, Anbin­dung von Decken-Anschluss-Säulen, Brüs­tungs­ka­näle aus Stahl­blech.

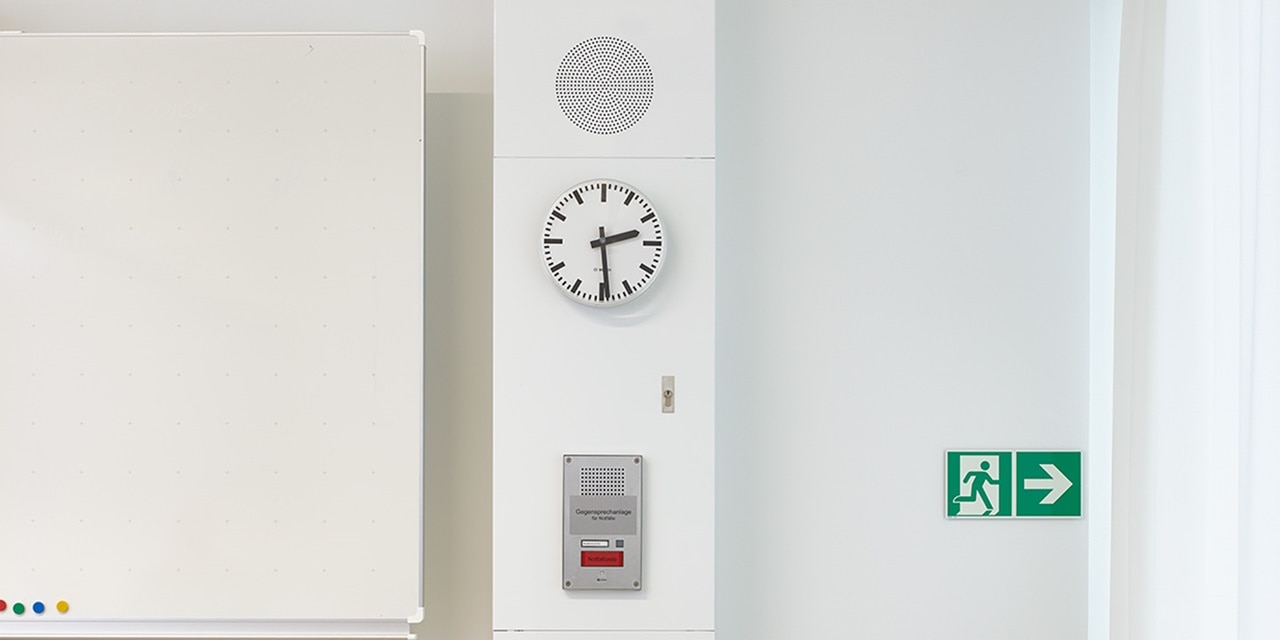

Bürowand mit Whiteboard, Uhr, Lüftungsgitter, Brandmeldezentrale und Notausgangsschild

BOS/FOS an der Nord­haide in München

Maßnahmen 2017: Erschlie­ßung der Klas­sen­räume im Innen­be­reich mit Brüs­tungs­ka­nälen und Energie-/Medi­en­säule.
