Das Energieverteilsystem
unimes H
Mehr Übersicht für große Aufgaben: Je mehr Energie fließt, desto wichtiger wird das Thema Sicherheit. Mit dem Energieverteilsystem unimes H bietet Hager die Möglichkeit, bauartgeprüfte Niederspannungshauptverteilungen bis zu 4.000 A flexibel und zuverlässig zu realisieren.
Ausgezeichneter Schutz
bei modularem Aufbau
Eine klare, übersichtliche Raumaufteilung trifft bei unimes H auf einen modularen Aufbau. Dadurch sind Transport, Installation, Inbetriebnahme und Wartung unglaublich einfach – und sicher. Denn das spezielle Energieverteilsystem von Hager setzt neue Maßstäbe in Schaltschränken für hohe Betriebsströme. Kurzschlussfestigkeit, Anlagenverfügbarkeit, Störlichtbogenschutz, Erdbeben- und Schockfestigkeit: Die Schutz- und Schaltgerätekombinationen mithilfe des unimes H Verteilsystem bieten ausgezeichneten Schutz für Menschen und Anlagen. Bauartgeprüfte Energieverteilungen mit Schranktiefen von bis zu 800 mm und Einspeisungen von bis zu 4.000 A stellen somit kein Problem dar.
Hochstromsystem unimes H
bis 2 x 2.600 A / 2 x 4.000 A

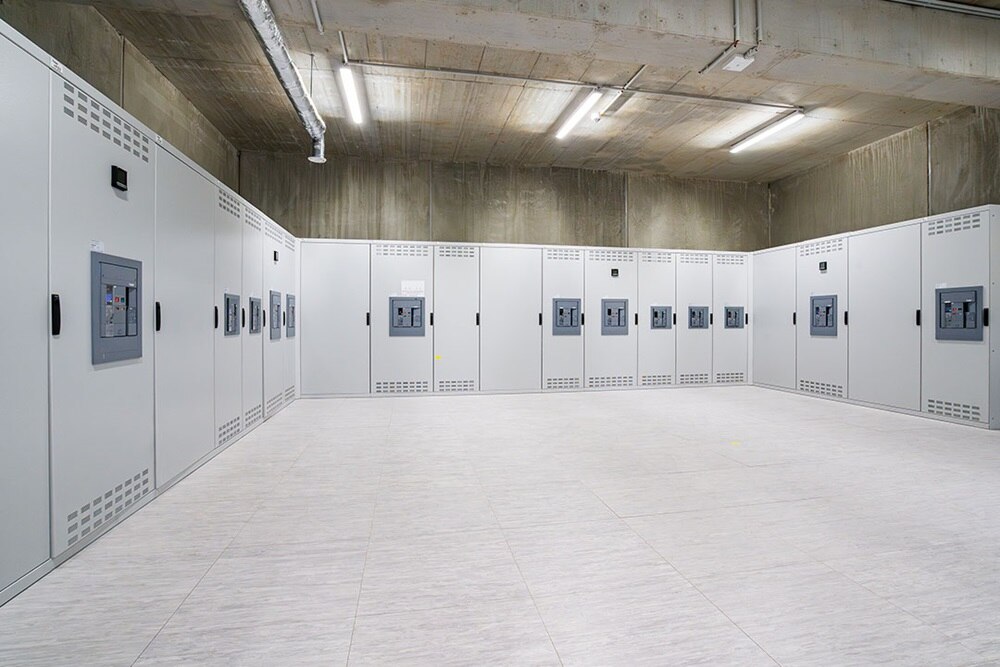

- Für den Einsatz in gewerblichen Gebäuden, Infrastruktur und öffentlichen Netzen
- Klare Raumaufteilung der Funktionseinheiten: Hauptsammelschiene getrennt von Schutzgeräten, getrennt von Mess- und Steuergeräten
- Hohe Anlagenverfügbarkeit und Personensicherheit
- Bauartprüfungen nach IEC-EN61439-2 und -5 ausführbar mit Störlichtbogen-Schutzsystem
Technische Daten
Bauartgeprüftes Energieverteilsystem bis 4000 A

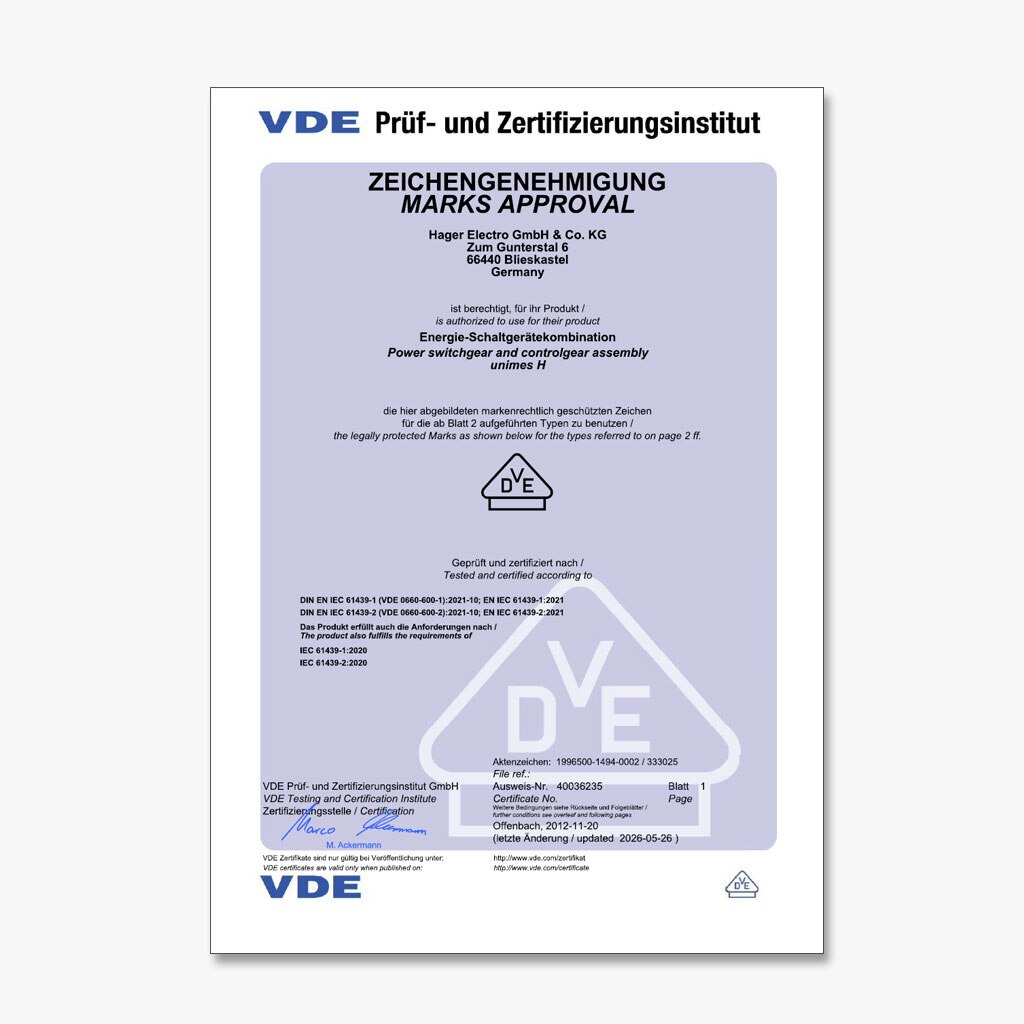

Das Schranksystem unimes H ist bauartgeprüft nach DIN EN 61439-1 und -2/-5 und erfüllt damit höchste Sicherheitsanforderungen. Zum einen durch seine klare Raumaufteilung und die Bauform der inneren Unterteilung 1–4b, die Sie jederzeit wissen lässt, wo Sie gerade dran sind. Zum anderen wird durch die hohen Kurzschlussfestigkeiten höchste Sicherheit gewährleistet: bis 120 kA Bemessungskurzzeitstromfestigkeit (Icw, 1 Sek.) und bis 268 kA Bemessungsstossstromfestigkeit (Ipk).

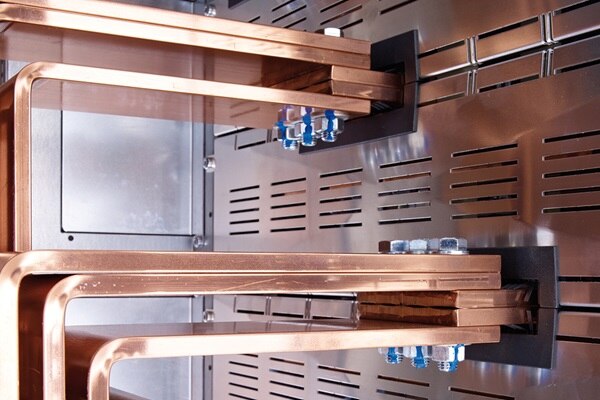

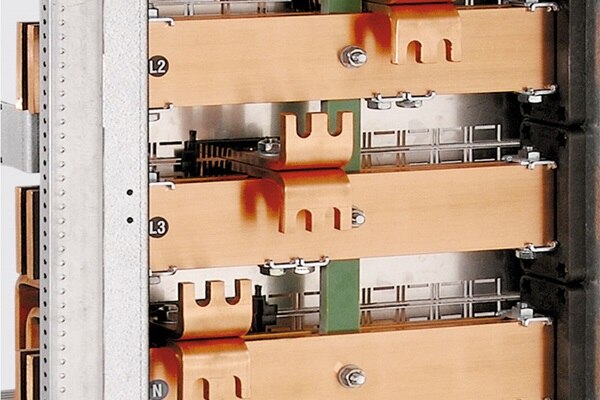

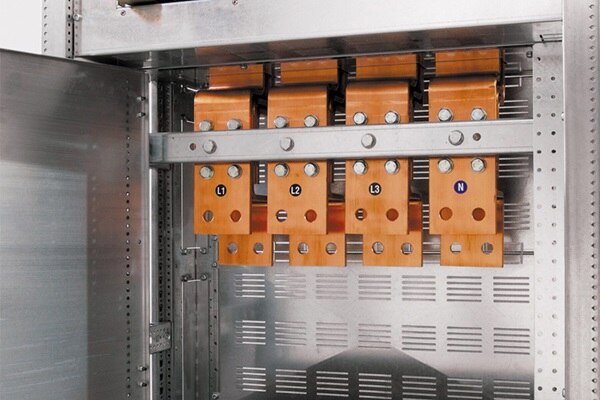

Haupt-Sammelschienensystem
- System hinten im Rücken eingebaut
- Kurzschlussfest bis 120kA Icw (1s)
- Handelsübliches Kupfer bis 4 x 80 x 10 mm
- 6 definierte Nennstromstärken
- N-Leiterquerschnitt bis 200%
Raumaufteilung
- klar und übersichtlich bis Form 4b
- hohe Strombelastbarkeit, auch mit Schottungen
- Störlichtbogenprüfung nach IEC/TR 61641

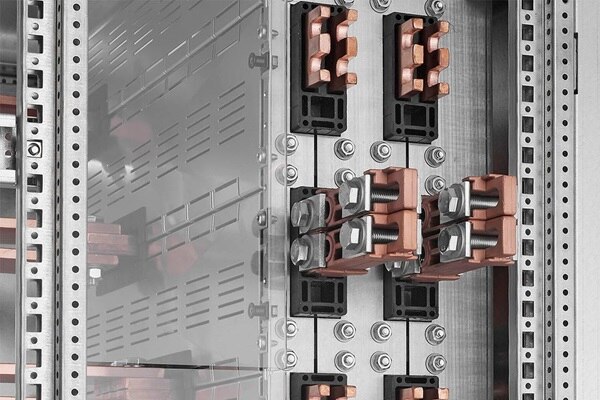

Kuppeln der Hauptsammelschienen
- Kuppeln ohne seitlichen Platzverlust
- Kurze Verbindungswege, Reduktion der Verlustleistung, Reduktion des Kupferbedarfes
- Wartungsfreie Schraubverbindungen

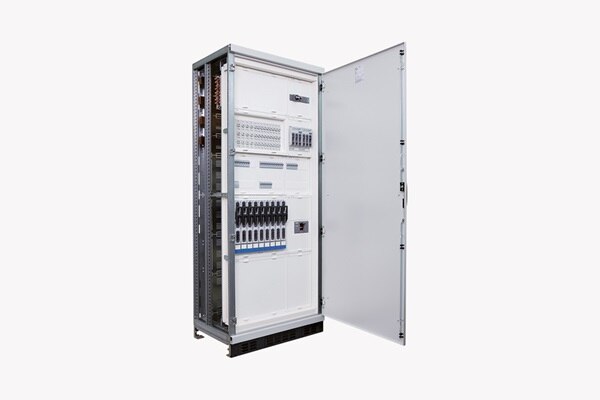

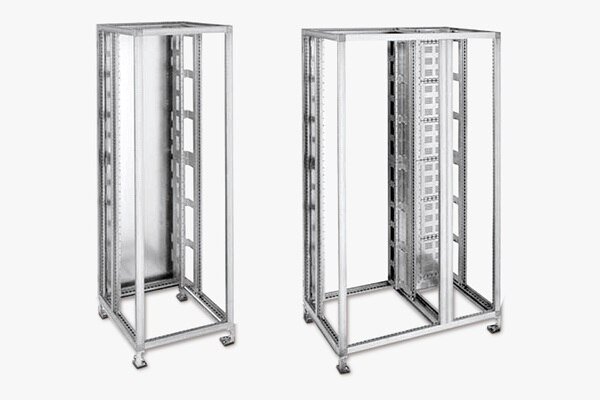

Basisschrank zur freien Konfiguration
- Bis zu 3 Sammelschienen (oben, mitte und unten) einbaubar
- Einbau von univers N System
- Einbau von Kompensationsanlagen oder Zählereinrichtungen

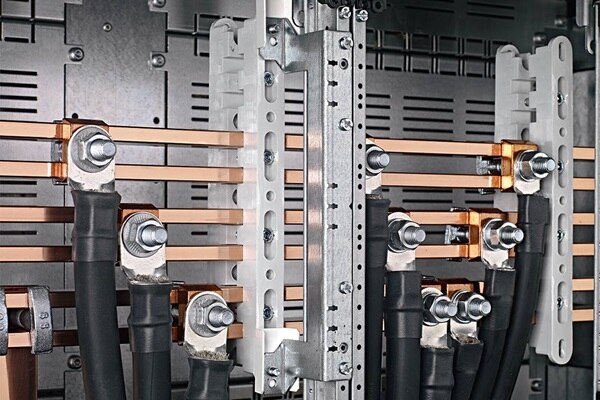

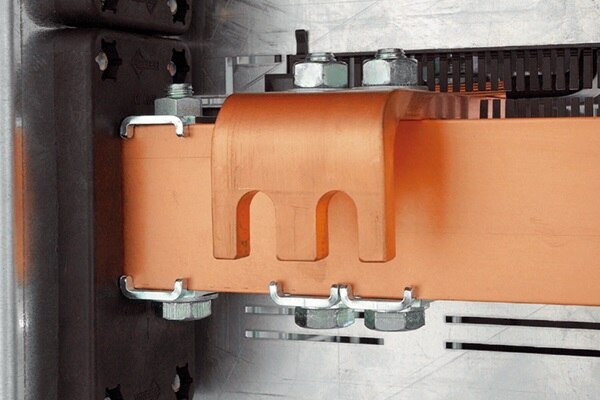

Verbindungstechnik
- Verbindungen mit handelsüblichen Schrauben
- bohrungslose Anbindung an das Haupt-SaS
- Anschlusswinkel garantiert kurze Verbindungswege
Werksseitige Montage aller Schottungs- und Hüllenteile
- keine unnötigen Verpackungen
- keine Teilesuche
- kein Kundenlager notwendig
- Wertschöpfung durch die Elektrifizierung
Hager unimes H
Klare Aufteilung für mehr Sicherheit
Die innere Raumaufteilung des Hager unimes H-Systems ist seine große Stärke. Denn hierin liegt die Grundlage für übersichtliche und sichere Verteilungen und damit einfache Wartungsmöglichkeit und Bedienersicherheit. Mehrere Schranktypen mit bauartgeprüftem Schutz- und Schaltgerätekombinationen sind dadurch flexibel miteinander kombinierbar.
Möglich sind mit unimes H Niederspannungs-Hauptverteilungen gemäß EN 61439-1 und 2, die sich bis Bauform 4 ausbauen lassen. Die verfügbaren Schranktypen können dabei für die Anwendungsbereiche Niederspannungskombinationen und Steuerungsbau kombiniert werden.
Die Störlichtbogenprüfung nach IEC/TR 61641 belegt außerdem den zuverlässigen Personen- und Anlagenschutz. Damit wird das Energieverteilsystem von Hager zur idealen Wahl, wenn hohe Betriebsströme verteilt werden müssen – etwa in gewerblichen Gebäuden, für Infrastruktur und öffentliche Netze.
Flexible Plattform für
bedarfsgerechte Schaltschränke
Eine weitere Stärke von unimes H liegt in dem durchdachten Ineinandergreifen von Systemaufbau und Anschlusstechnik. Dadurch wird das Energieverteilsystem zu einer flexiblen Plattform für unzählige Variationen verschiedener Schaltschränke:
- Das ausgefeilte Raumkonzept der Basisschränke ist zugleich die Grundlage für den modularen Aufbau – die Funktionsbereiche der Bauform 1 bis 4b sind klar gegliedert, alle Funktionseinheiten sind wahlweise als Einsatztechnik, Schubeinsatztechnik oder Einschubtechnik erhältlich.
- Auf dem hinteren Schrankgerüst können bis zu drei Hauptsammelschienensysteme H-SaS eingebaut werden. Sie sind ohne seitlichen Platzverlust kuppelbar, verfügen unter anderem über eine hervorragende Kurzschlussfestigkeit und einen N-PEN-Leiterquerschnitt von bis zu 200 % der Außenleiter.
- Die Anschlusstechnik ermöglicht eine bohrungslose Verbindung zu den Hauptsammelschienen mit handelsüblichen Schrauben. Die Schraubverbindungen sind bei Ausführung nach Handbuch wartungsfrei. Passende Anschlusswinkel garantieren außerdem kurze Verbindungswege und einfache Kupfer-Biegungen. Das bedeutet kürzere Montagezeiten und einen geringen Kupferbedarf – was sich positiv auf die Wirtschaftlichkeit auswirkt.
Sprechen Sie uns an!
Um Ihnen als Schaltanlagenbauer den Weg „nach oben“ – bis zu 4.000 A – so einfach wie möglich zu machen, unterstützt Sie Hager mit qualitativer Beratung bei Systemlösungen. Die Mitarbeiter des Technischen Service Centers begleiten Sie durch alle Phasen der Planung: von der Grundlagenermittlung über die Ausführungsplanung bis hin zur Projektentwicklung.

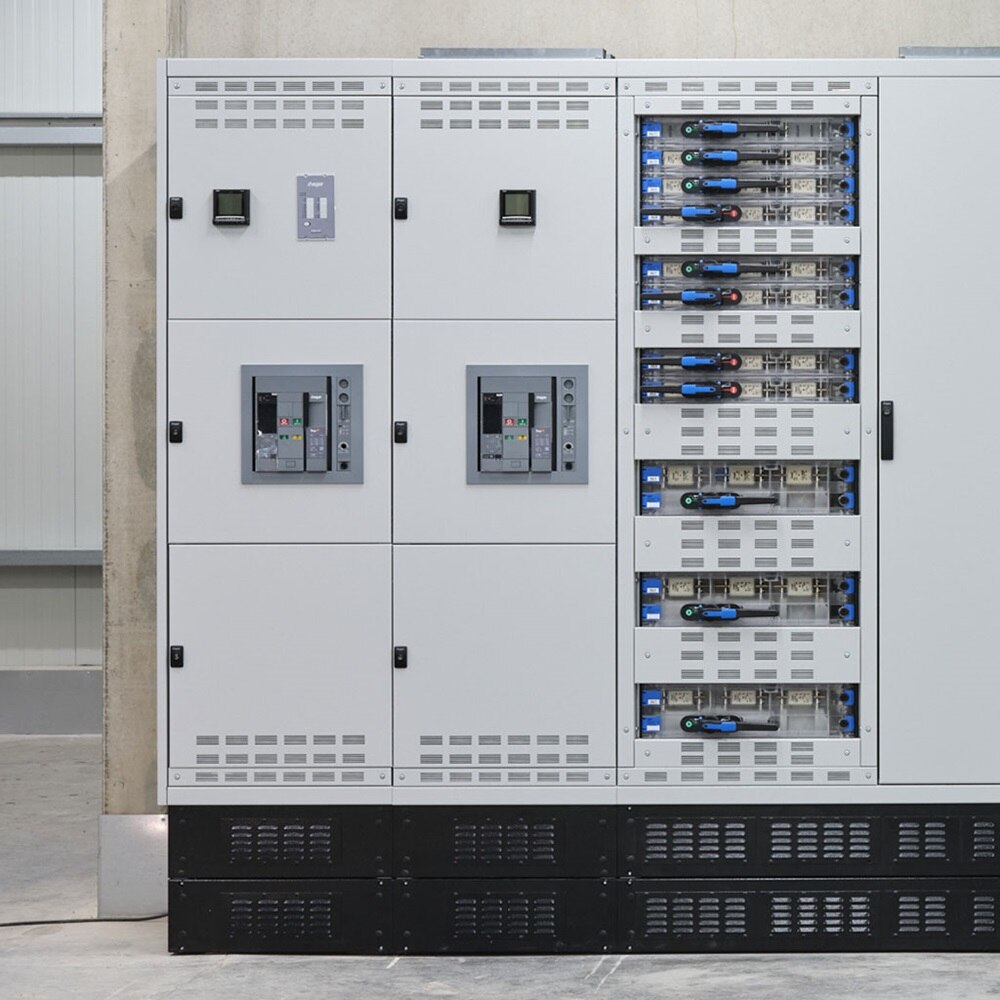

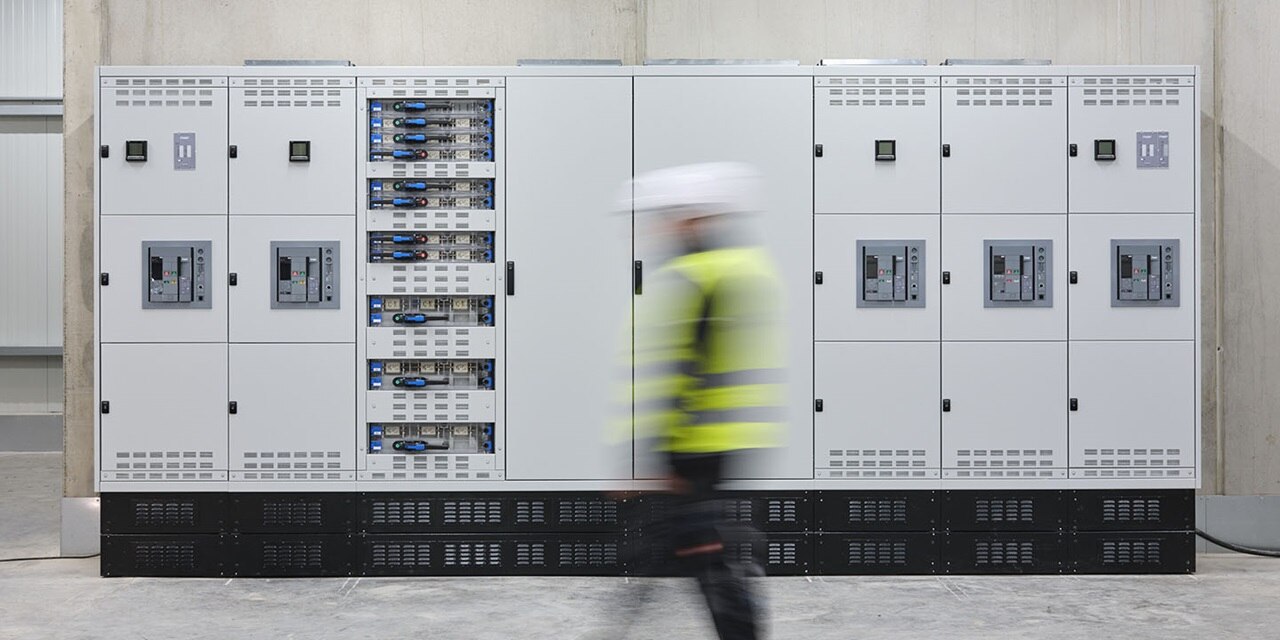

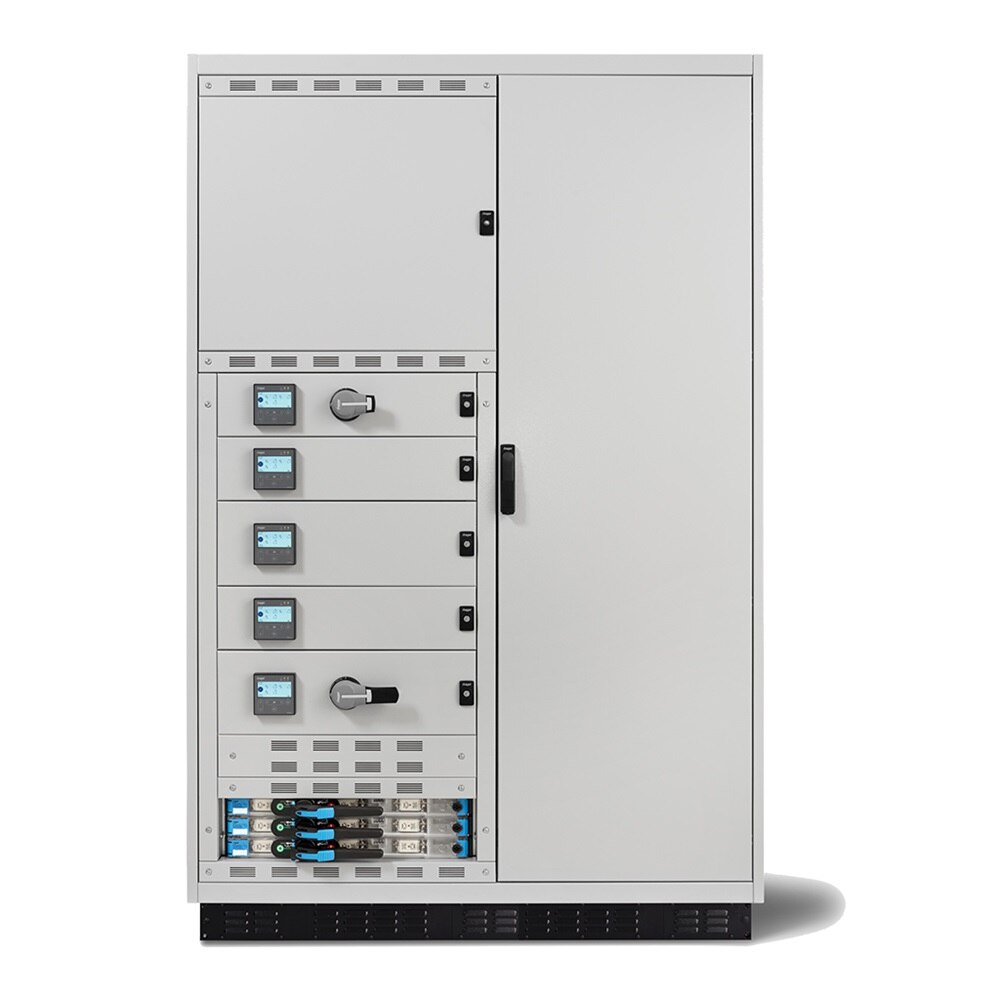

Schrankübersicht
unimes H
Optional mit aktivem Störlichtbogen-Schutzsystem, Kommunikationslösungen, Erdbeben- und Schockfestigkeit.
Powerline
Einspeise-Abgangs- und Kuppelschrank
- Offener Leistungsschalter bis 4000 A
- Festeinbau / Einschub
- Bauform 1 - 4b

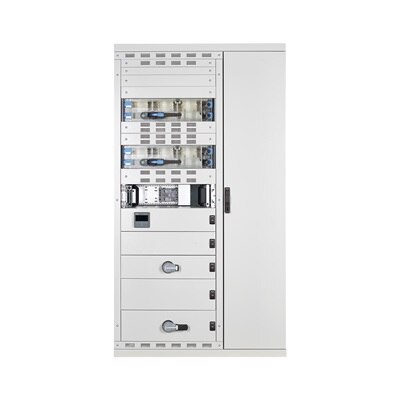

Combiway
Abgangsschrank
- Kompaktleistungsschalter bis 630 A
- Geräte LL bis 630 A
- Festeinbau / Schubeinsatz / Einschub
- Bauform 1 -4b
Fuseline
Abgangsschrank
- Leiste LVS bis 630 A
- Festeinbau
- Bauform 1 - 2b

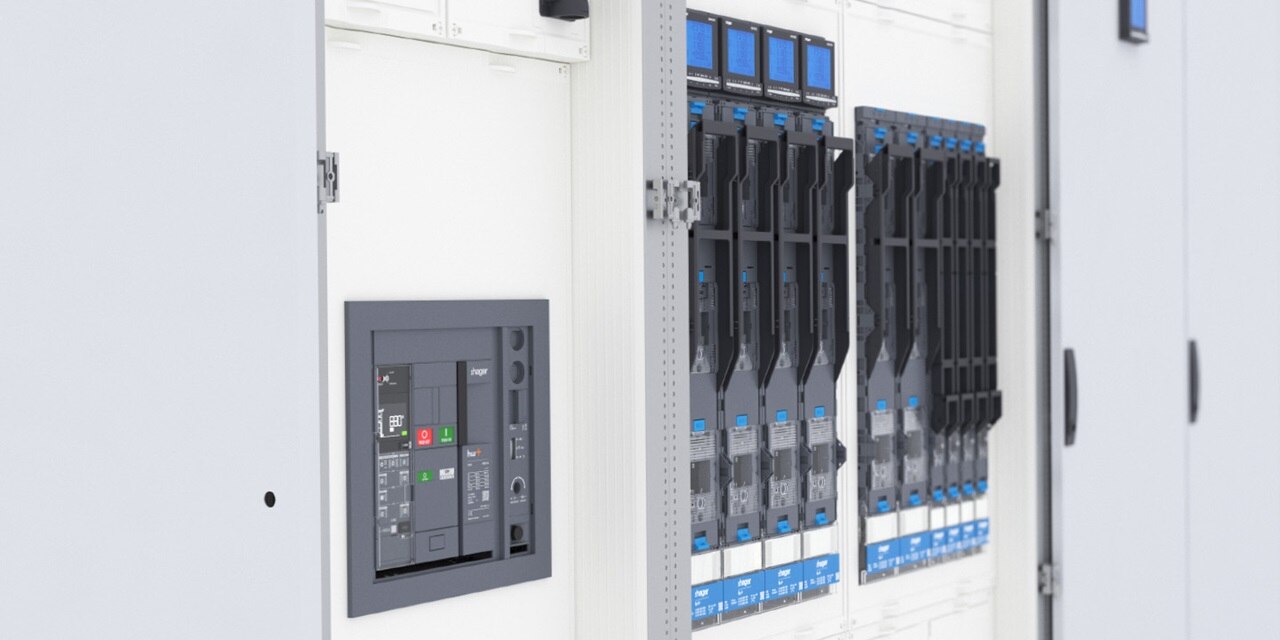

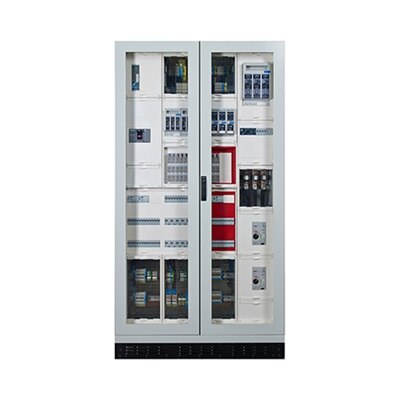

univers N - Ausbau
Abgangsschrank
- univers N bis 1600 A
- Festeinbau
- Bauform 1 - 2b

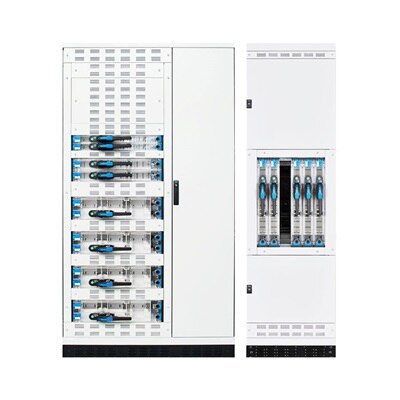

Geräte LL + Slimline
Abgangsschrank
- Geräte LL bis 630 A
- Slimline bis 630 A
- Schubeinsatz
- Bauform 1 - 4b
Basis- und Eckschrank
Universeller Ausbau
- Flexible Konfiguration bis 1600 A
- Schutzart IP3x bis IP41
Digitale Toolbox
für Zweckbau
Unsere digitale Toolbox ist die virtuelle Planungshilfe für Ihre Projekte für die Energieverteilung. Die Komplettlösung für den Bereich Zweckbau bietet sechs Anwendungen, die sie von der Ausschreibung, über die Projektierung und Planung bis zur Inbetriebnahme und Nutzung unterstützen. Die Software und Konfiguratoren sind optimal aufeinander abgestimmt, um ihre Projekte lücken- und fehlerlos zu realisieren.
Störlichtbogen-Schutzsystem
Störlichtbogen verursachen Jahr für Jahr erhebliche Personen- und Anlagenschäden. Unser System bietet höchsten Schutz für Menschen und Anlagen.
Das könnte Sie auch interessieren

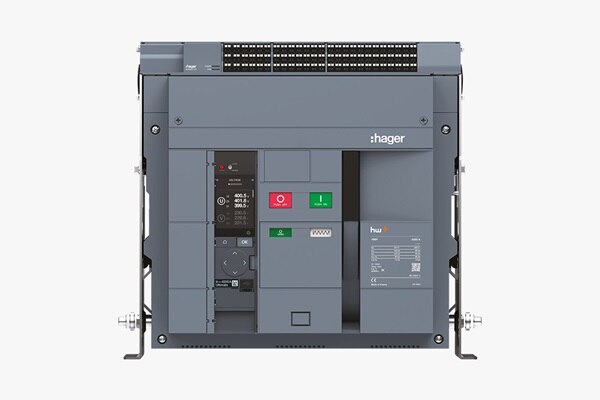

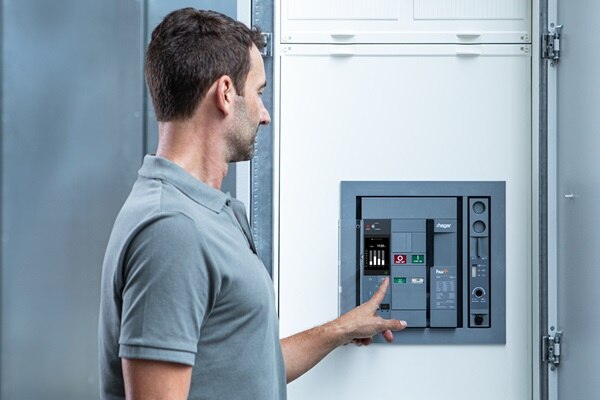

Offene Leistungsschalter hw+
