unimes H combiway
Der flexible Abgangsschrank für moderne Energieverteilungen. Entwickelt für sichere und schnelle Wartung, minimierte Stillstandszeiten und maximale Anlagenverfügbarkeit.
Energieversorgungen müssen heute flexibler sein denn je
Moderne Energieverteilungen müssen sich kontinuierlich anpassen: Prozesse ändern sich, Anlagen werden erweitert und Komponenten regelmäßig gewartet oder ausgetauscht. Genau hier setzt combiway als Abgangsschrank im unimes H System an. Entwickelt für den Betrieb unter realen Anforderungen ermöglicht combiway sichere und schnelle Wartung bei minimalen Stillstandszeiten – ohne die komplette Energieversorgung abschalten zu müssen. Die integrierte Steck- und Einschubtechnik (WWW) erlaubt den schnellen Austausch von Funktionseinheiten und sorgt so für eine deutlich erhöhte Anlagenverfügbarkeit. Gleichzeitig gewährleistet sie ein hohes Maß an Personensicherheit durch berührungssichere Handhabung. Durch den modularen Aufbau und die flexible Erweiterbarkeit lässt sich combiway jederzeit an neue Anforderungen anpassen. Redundant aufbaubare Abgänge unterstützen zusätzlich einen unterbrechungsarmen Betrieb.
Abgänge mit den Kompaktleistungsschaltern h3+
Kompakt und Leistungsstark
combiway setzt auf die Kompaktleistungsschalter der h3+ Serie (MCCB) und bietet damit eine leistungsstarke und zuverlässige Lösung für moderne Energieverteilungen - mit 3 Baugrößen und über 300 Gerätevarianten. Mit seiner kompakten Bauform und Nennströmen von 25 bis 630 A in 3- und 4-poliger Ausführung bietet der h3+ mit einem Abschaltvermögen von bis zu 110 kA eine hohe Schutzleistung. Das erhöht die Anlagenverfügbarkeit, ohne die Betriebssicherheit zu beeinträchtigen.
- 3 Baugrößen mit 4 Auslöseeinheiten für maximale Flexibilität
- Nennstrombereich von 25 A bis 630 A
- Abschaltvermögen von 25 kA bis 110 kA

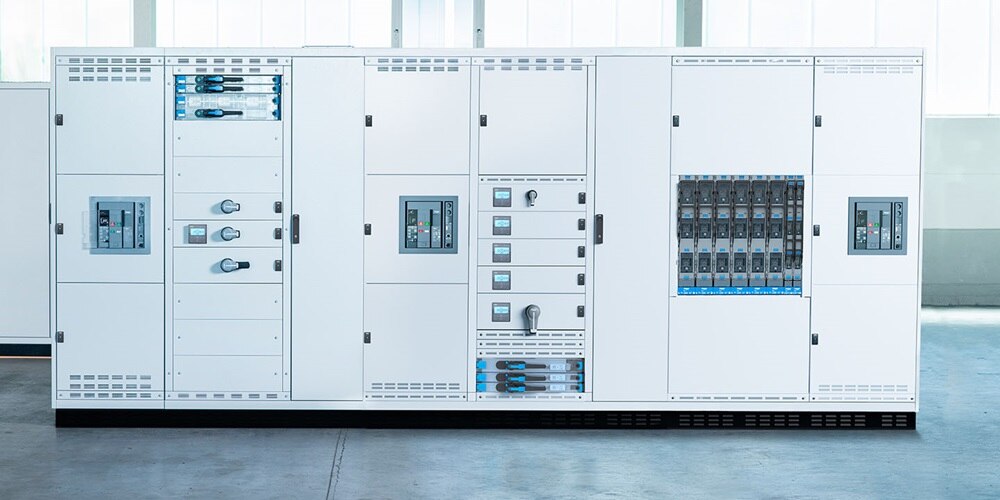

Platzsparend sichern:
combiway mit Geräte LL
In Niederspannungshauptverteilungen (NSHV) kommen zunehmend Lastschaltleisten zum Einsatz. Lasttrennschalter mit Sicherungen in Leistenbauform Serie LL kombinieren Platzersparnis mit hohem Leistungsvermögen und einfacher Kontaktierung an das Sammelschienensystem.
Erhältlich als:
- NH00: 160 A für Sammelschienen 185 mm
- NH1-3: 250 - 630 A für Sammelschienen 185 mm
- Zahlreiche Sonderausführungen
Sicherheit und Flexibilität:
Dank combiway Stecktechnik
Die combiway Einbautechnik verbindet ein hohes Maß an Sicherheit mit reduziertem Kosten- und Montageaufwand sowie schneller Wiederverfügbarkeit im Fehlerfall: sei es mit dem Kompaktleistungsschalter h3+, aufgebaut auf Modulträger in Festeinbau, Schubeinsatztechnik oder Einschubtechnik und/ oder mit der Schubeinsatztechnik für Lasttrennschalter mit Sicherung in Leistenbauform Serie LL. Beide Varianten bieten Schaltanlagenbauern eine echte Alternative zur Volleinschubtechnik.

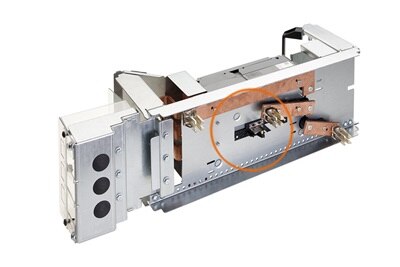

Safety-Trip für h3+
Die integrierte Zwangsauslösung „Safety-Trip“ bietet maximale Personen- und Anlagensicherheit: Beim Ein- oder Ausbau des Modulträgers löst der Leistungsschalter automatisch aus und geht in die Ausgelöst-Stellung.

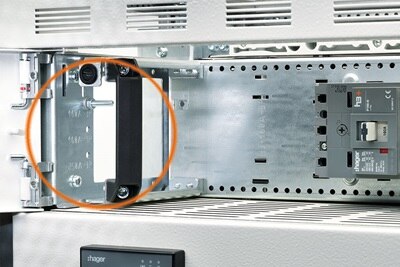

Verwechslungsschutz durch Schraube
Dank schraubbarem Verwechslungsschutz können nur passende Leistungsschalter eingeschoben werden. So bleibt der Safety-Trip intakt und der Entstehung von Lichtbögen wird vorgebeugt.

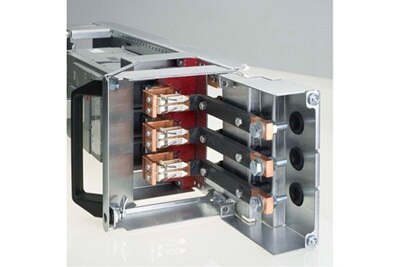

Steckmodul für die Ausführung in Einschubtechnik-W
Die Einschubtechnik verwendet das gleiche Modul wie für -R Technik. Dabei wird der ausfahrbare Teil durch ein Steckmodul erweitert, sodass die Anschlüsse sowohl am Eingang wie auch am Ausgang steckbar sind. Diese Option lässt sich auch nachrüsten.

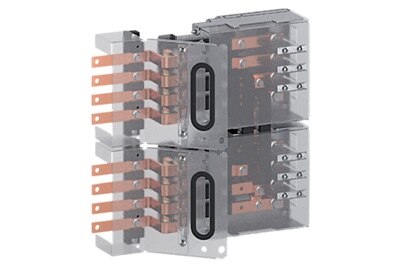

Steckmodul Duplex
- Ermöglicht eine unterbrechungsfreie Umschaltung, z. B. Netz/Netzersatz
- Austausch des Abgangsmoduls ohne Stromunterbrechung, sowie auch die Wartung der Schalter ohne Unterbrechung
- Kann auch für motorisierte Umschaltung verwendet werden

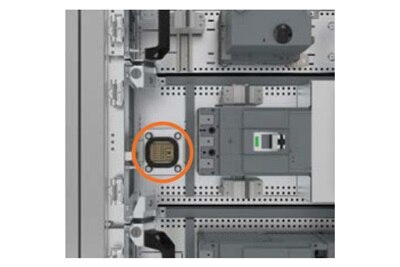

Moduleinschubtechnik WWW
- Steckbare Hilfsstromkreise (Module für 12/24/36 Leiter)
- Steckbare RJ45 (Stecker/Buchse) + Module für 12/24 Leiter möglich
- Für alle W Modulträger-Lösungen verfügbar
- Erfüllt die Anforderung an die Einschubtechnik WWW gemäss IEC EN 61439-2

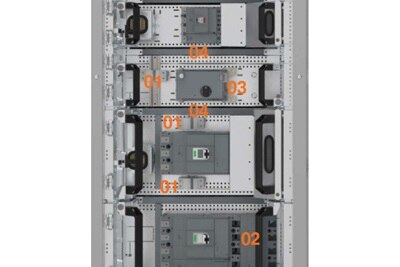

U-CW Modulträgererweiterte Baugrössen
- h3+ COM-Modul – LS-Automaten, Relais etc.
- Stromwandler-Messung – h3+ RCD-Block
- Gespreizte h3+ Kabelanschlüsse
- Vorgesehener Platz für einen Kabelkanal (20 × 20 mm)
F, D oder W?
Einbauarten kurz erklärt
Die DIN EN 61439-2, Abschnitt 8.5.101, unterscheidet drei Einbauarten: F, D und W – feste, lösbare oder geführte Verbindung. Sie können je nach Anschluss der Funktionseinheit kombiniert werden. Die Anschluss-Kombination ist durch einen Drei-Buchstaben-Code gekennzeichnet.
WFD für Stecktechnik: Eingangsseitig gesteckt, Abgangsseitig geschraubt und mit lösbarem Hilfsstromkreis.
WWD für Einschubtechnik: Eingangsseitig gesteckt, Abgangsseitig gesteckt und mit lösbarem Hilfsstromkreis.

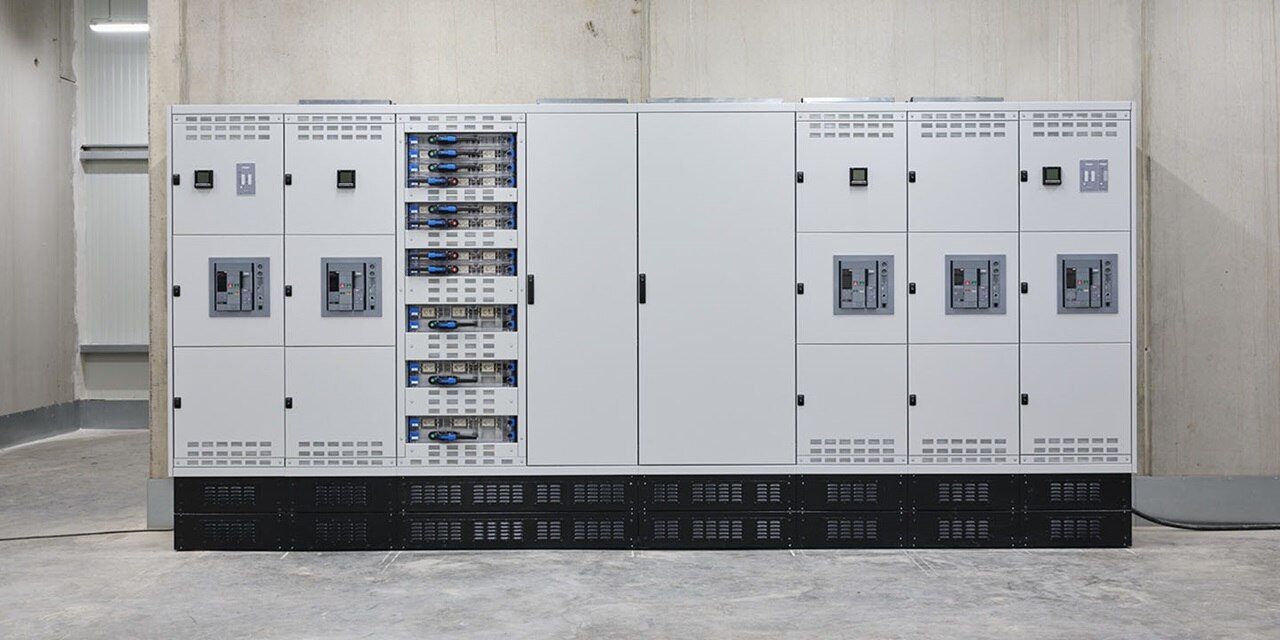

Energieverteilsystem unimes H
Kraftvoll versorgen
Der neue combiway ist Teil des bauartgeprüften Energieverteilsystems unimes H bis 4.000 A von Hager. Es überzeugt durch klare Raumaufteilung. Der modulare Aufbau macht Transport, Installation, Inbetriebnahme und Wartung einfach und sicher. Alle Schutz- und Schaltgerätekombinationen sind auf hohe Kurzschlussfestigkeit und maximale Anlagenverfügbarkeit ausgelegt. Damit bietet Hager die komplette Bandbreite der Energieversorgung – von der NSHV bis zum Kleinverteiler.
