eHZ-Adapterplatte BKE-I und BKE-A/AZ – eHZ-Adapter für Neu- und Bestandsbau
Die eHZ-Adapterplatte von Hager ermöglicht den Einbau moderner elektronischer Haushaltszähler (eHZ) – bei der Nachrüstung bestehender Zählerplätze mit BKE-A/AZ. Dank der Stecktechnik lassen sich Stromzähler schnell und ohne Versorgungsunterbrechung austauschen und für Smart Meter vorbereiten.
eHZ-Anschlusskassetten BKE-I für den Neubau
Die normkonforme Plattform für den elektronischen Haushaltszähler im Neubau ist die integrierte Befestigungs- und Kontaktiereinrichtung BKE-I. Auf ihr wird der eHZ-Zähler einfach nur aufgesteckt und bei Bedarf mit intelligenten Kommunikationsgeräten des Netzbetreibers verknüpft - darunter das Smart Meter Gateway nach MsbG und VDE-AR-N 4100.
Stecken statt Schrauben
Der eHZ rastet über vier Haltekrallen in die äußeren Konturen ein; Strom ein- und -abgang rasten automatisch in die inneren Kontakte ein. Bewegliche Kontaktbrücken öffnen und schließen selbsttätig – das macht den Zählerwechsel unterbrechungsfrei und berührungssicher. Spannungsspitzen an empfindlichen Verbrauchern entstehen dabei nicht.
Zwei statt einer

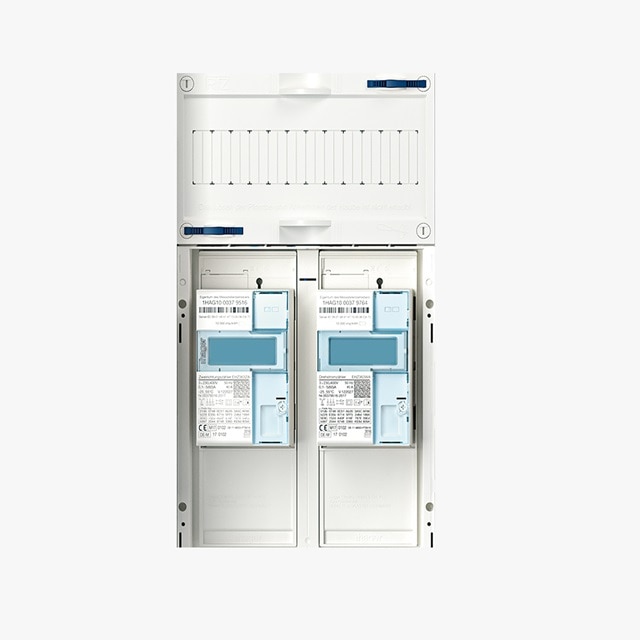

Dank der kompakten Bauform passen zwei BKE-I Zählertragplatten und somit zwei eHZ nebeneinander auf ein Zählerfeld. Kompaktere Zählerfelder ermöglichen kompaktere Zählerplätze und damit kompaktere Zählerschränke: Auf 1.100 mm Gesamthöhe bringen Sie alles, was in Zukunft zählt, zeit- und platzsparend unter.
Nach oben offen
Der Raum für Zusatzanwendungen über der BKE-I ist mit 12 Teilungseinheiten versehen: Hier finden alle Ergänzungsmodule Platz, die nach GDEW, VDE-AR-N 4100 sowie Vorgabe Ihres Netzbetreibers gefordert werden, z.B. das Smart Meter Gateway (SMG) für Haushalte ab 6.000 kWh/a oder EEG/KWK-Anlagen über 7 kW.
... aber fest verschlossen
Damit kostspielige Mess- und Steuergeräte vor unbefugtem Zugriff geschützt sind, sind alle BKE-I Zählerplätze serienmäßig mit plombierbarer Abdeckhaube versehen. So sind Ihre Kunden doppelt sicher.
5 gute Gründe für BKE/eHZ-Technik:
Die eHZ-Adapterplatte von Hager vereint fünf entscheidende Vorteile: von der schnellen Installation bis zur langfristigen Zukunftssicherheit.
- schnell: unterbrechungsfreier Zählerwechsel durch Stecktechnik
- kompakt: Zwei eHZ (statt ein 3-Punkt-Zähler) passen auf ein Zählerfeld – Ihre Kunden sparen Platz
- modular: integrierter Raum für Zusatzanwendungen, z. B. für Messsysteme nach VDE-AR-N 4100
- smart: digitale Zählertechnik für Smart-Metering und Smart-Grid-Anwendungen
- zukunftssicher: Ihre Kunden sind langfristig sicher: kein Umbau, keine Zusatzkosten

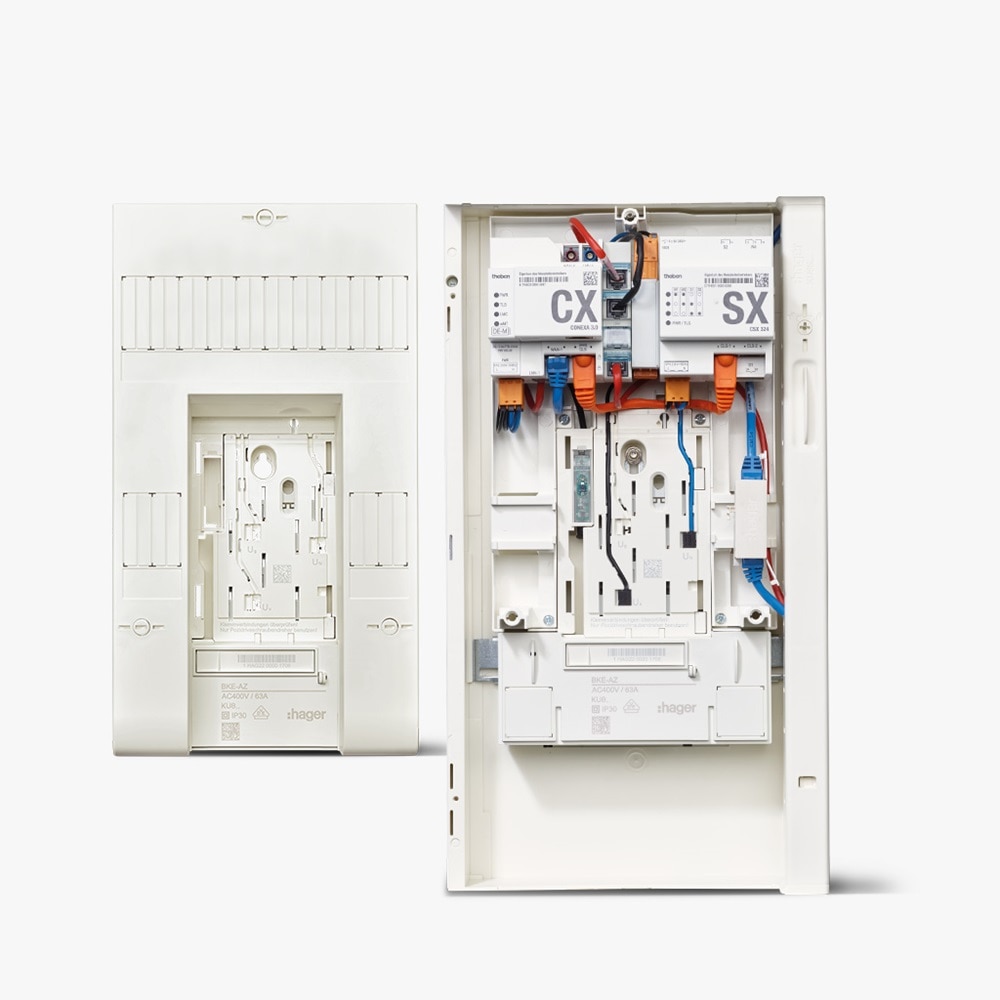

eHZ-Adapterplatte mit RfZ: BKE-A/AZ für den Bestandsbau
Netzbetreiber, die Bestandsbauten an die digitale Zukunft anschließen wollen, werden bei Hager ebenfalls fündig: Mit dem eHZ-Adapter BKE-A/AZ lassen sich alte Dreh- oder Wechselstromanlagen schnell, einfach und effizient auf moderne BKE-Technik mit intelligentem Messsystem umrüsten.
Modernisieren durch Adaptieren
Unsere BKE-A / AZ Adapterplatten decken alle Anwendungsfälle im Bestandsbau ab: von der 1-phasigen Basisplatte für schmale Zählertafeln (140 mm) nach DIN 43853 bis hin zum 3-phasigen eHZ-Adapter für Dreipunkt-Zählerkreuze nach DIN VDE 0603-1, wahlweise als einfache eHZ-Zählertragplatte oder mit Raum für Zusatzanwendungen (RfZ).
50 A Dauerstrom – ideal für Wärmepumpe, Wallbox und Photovoltaik
Der BKE-A / AZ (KU83CHE) ist auf Dauerströme von 50 A ausgelegt. Das garantiert einen rundum sicheren Zählerwechsel auch bei höheren Dauerströmen, wie sie z. B. durch die Nutzung von Wärmepumpen, Photovoltaik oder E-Mobilität auftreten können. Die NZR-Variante BKE-A erreicht 63 A – empfehlenswert bei hohem Gleichzeitigkeitsfaktor mehrerer Großverbraucher.
Schnellere Installation durch verbesserte Konstruktion
Der BKE-A / AZ überzeugt neben seinem robusten Gehäuse mit vielen konstruktiven Vorteilen, die Ihnen die Installation und Umrüstung von Bestandsanlagen noch leichter machen.
Mehr Verdrahtungsraum
Beim neuen BKE-A / AZ wurden die Hutschienen dezent nach vorne versetzt: Das ermöglicht eine bessere Durchverdrahtung hinter der Schiene und größere Biegeradien.
14 Platzeinheiten für Zusatzanwendungen
Auf 14 PLE in der praktischen Aufteilung 10 + 2 + 2 können alle erforderlichen Betriebsmittel des Netz- oder Messstellenbetreibers untergebracht werden, z. B. Smart Meter Gateways (SMG), Steuergeräte für Fernabschaltungen, Sicherungsbox, RJ45-Buchse mit Patchleitung oder Tarifmanagement-Geräte.
Achtung: Der RfZ darf nicht als Stromkreisverteiler oder für kundeneigene Schaltgeräte genutzt werden!
Spannungsabgriff hinter Zähler
Nur bei Hager ist der Spannungsabgriff direkt hinter dem Zähler möglich – wahlweise gemessen oder ungemessen. Techniker des Netzbetreibers müssen dafür nicht erst in den netzseitigen Anschlussraum (NAR) gehen. Das vereinfacht und verkürzt die Installation.
Kompatibel mit dem Hager Kabelmanagementsystem
In Kombination mit unserem Kabelmanagementsystem gelingt der Anschluss an die Zukunft noch besser: Es ist perfekt auf den neuen BKE-A / AZ abgestimmt und ermöglicht den nachträglichen Einbau intelligenter Messsysteme in bestehenden 3-Punkt-Zählerplätzen. Damit lassen sich alle Funktionsräume (RfZ, AAR und NAR) schnell und sauber verdrahten. Für ein aufgeräumtes Leitungsbild im Zählerschrank.
Bessere Ablesbarkeit durch Mittelposisiton
Beim neuen BKE-A / AZ ist der elektronische Haushaltszähler erstmals mittig plaziert. Dadurch ist er auch in älteren Fensterschränken einfach von außen ablesbar, ohne die Tür öffnen zu müssen. Ein kleiner, aber feiner Vorteil für den Anwender!
BKE-A / AZ erhältlich als:
- Basisträgerplatte: 1-phasig/3-phasig
- 3-phasig mit RfZ (Raum für Zusatzanforderungen): 10 + 2 + 2 PLE, 10 + 5 PLE oder 4 + 4 PLE
- Klemmendeckel inklusive
- RfZ separat: 10 + 2 + 2 PLE, 10 + 5 PLE oder 4 + 4 PLE
Downloads
Häufige Fragen zur eHZ-Adapterplatte
-
Was ist der Unterschied zwischen BKE-I und BKE-Adapterplatte BKE-A/AZ?
Die BKE-I ist die integrierte Lösung für den Neubau. Die BKE-A/AZ Adapterplatte dient der Nachrüstung im Bestandsbau: Sie ersetzt den alten 3-Punkt-Zählerplatz und macht ihn eHZ-fähig.
-
Wer darf eine eHZ-Adapterplatte einbauen?
Die Adapterplatte ist Bestandteil der Kundenanlage; ihre Montage übernimmt eine vom Anschlussnehmer beauftragte Elektrofachkraft. Den eigentlichen eHZ-Zähler steckt anschließend der Messstellenbetreiber beziehungsweise Netzbetreiber auf.
-
Welche eHZ-Adapterplatte eignet sich für eine Wärmepumpe oder Wallbox?
Bei erhöhtem Dauerstrom durch Wärmepumpe, PV-Anlage oder E-Mobilität ist der BKE-AZ (bis 50 A) oder die NZR-Variante BKE-A (bis 63 A) geeignet. Bei hohem Gleichzeitigkeitsfaktor mehrerer Großverbraucher empfiehlt sich die 63-A-Variante.
-
Ist ein Smart Meter Gateway im RfZ unterzubringen?
Ja. Der Raum für Zusatzanwendungen (RfZ) ist explizit für Geräte des Messstellenbetreibers vorgesehen – u. a. das Smart Meter Gateway. Kundeneigene Schaltgeräte dürfen dort nicht installiert werden.
-
Passt die BKE-Adapterplatte auf alle Bestandsinstallationen?
Der BKE-A/AZ deckt 1-phasige Anlagen auf schmalen Zählertafeln (140 mm, DIN 43853) bis hin zu 3-phasigen Zählerkreuzen nach DIN VDE 0603-1 ab. Bei Fragen zur passenden Variante hilft die Hager Technische Anwendungsbetreuung (TAB).
-
Welche eHZ-Adapterplatte passt für Dreipunkt-Zählerplätze?
Für die Nachrüstung auf Dreipunkt-Zählerkreuzen nach DIN VDE 0603-1 ist die BKE-A/AZ Adapterplatte die passende Lösung. Sie ist als 3-phasige Variante, wahlweise mit oder ohne Raum für Zusatzanwendungen (RfZ), erhältlich und deckt alle gängigen Bestandsinstallationen ab. Hager eHZ-Adapterplatten ansehen.
