Kabel­kanal für
Netz­werk­an­wen­dungen

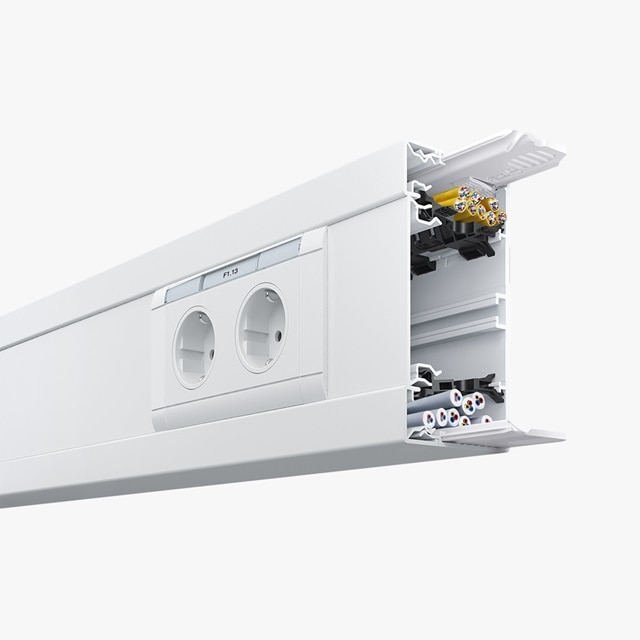

Ausge­zeichnet flexibel: tehalit BRN65

Illustration einer Person bei der Montage einer Steckdosenleiste an einer Wand mit einem Akkubohrer in der Nähe, Konzept für elektrische Installationen und Werkzeuge

Klas­si­scher Kabel­kanal
mit modernen Eigen­schaften

Moderne IT-Technik ist schnell­le­biger als die klas­si­sche Ener­gie­technik. Deshalb müssen Daten­lei­tungen und -anschlüsse in der Regel häufiger erneuert werden als Strom­kabel. Hier bietet der tehalit BRN65 einzig­ar­tige Vorteile: Seine abnehm­baren Seiten­ober­teile erlauben Leitungs­nach­be­le­gungen, ohne den laufenden Büro­be­trieb zu unter­bre­chen. Das gibt es nur von Hager! Ideal für Büro-, Verwal­tungs- und IT-Gebäude, die auf dem neuesten Stand der Technik bleiben möchten, sich aber keinen Still­stand erlauben können.

Einfach.
Preis­ver­dächtig.
tehalit BRN65

Sichern Sie die Versor­gung mit Energie und Daten im laufenden Betrieb.

Die Vorteile
im Über­blick

  • flexible Versor­gung mit Energie und Daten
  • abnehm­bare Seiten­ober­teile: Kabel­nach­be­le­gung im laufenden Betrieb
  • Drei­kam­mer­system zur Tren­nung von Energie-, Daten­lei­tungen und Gerä­te­einbau
  • 3 Kanalbreiten mit durch­gän­gigem 80-mm-Ober­teil



Farben:

  • Verkehrs­weiß RAL 9016 (neu)
  • Graphit­schwarz RAL 9011
Zum Produktkatalog
Seitenansicht vom Querschnitt der abnehmbaren Seitenoberteilen am Kabelkanal BRN65

Werden Sie BRN65-Experte

Kosten­lose Tipp-Reihe

Erhalten Sie eine Woche lang jeden Tag per E-Mail exklu­sive Expert­Tipps im Video­format. Knackige Infos rund um den BRN65, damit die Arbeit mit unserem Netz­werk­spe­zia­list noch einfa­cher wird.

Jetzt kostenlos anmelden
Querschnitt von allen 5 Mitgliedern der BR-Family

Brüs­tungs­ka­näle: Jetzt fünf­fach besser.

Welches System eignet sich für welches Projekt?

  • Durch­gän­giges 80-mm-Ober­teil
  • Ein gemein­sames Form­tei­le­sor­ti­ment
  • Fron­tras­tender Gerä­te­einbau
  • Ein Verkehrs­weiß RAL 9016
Lernen Sie die ganze Familie kennen

Nach­in­stal­la­tion
ohne Betriebs­un­ter­bre­chung

Der BRN65 zeigt klare Kante im Design und maxi­male Flexi­bi­lität bei Instal­la­tion und Betrieb: Die eckigen Seiten­ober­teile oben und unten lassen sich einfach abnehmen, um Einbau­ge­räte auszu­tau­schen oder Strom- und Daten­kabel nach­zu­legen, z. B. Cat.5- durch Cat.7-Kabel zu ersetzen. Es entstehen keine Ausfall­zeiten für Anwender und Gebäu­de­be­treiber, ange­schlos­sene Elek­tro­ge­räte können einge­steckt bleiben.

Bei der Instal­la­tion oder Nach­be­le­gung sorgt das inte­grierte Drei­kam­mer­system für eine saubere Ordnungs­t­ren­nung von Energie-, Daten­lei­tungen und Gerä­te­einbau. Damit erfüllt der BRN65 die Anfor­de­rungen der Errichter-Norm DIN VDE 0100-520 sowie der Norm für struk­tu­rierte Daten­ver­ka­be­lung DIN EN 50174-2 bzw. VDE 0800-174-2.

Verbes­serte Konstruk­tion
Verein­fachte Montage

Im Zuge der Neuauf­lage des tehalit.BRN65 haben wir nicht nur das Design über­ar­beitet, sondern auch zahl­reiche Produkt­de­tails verbes­sert. Für Sie bedeutet das: noch einfa­chere und flexi­blere Ein-Mann-Montage.

  1. einheit­li­ches 80-mm-Ober­teil
  2. opti­mierter Gerä­te­einbau: fron­tras­tend oder mit C-Profil
  3. Drei­kam­mer­system zur Ordnungs­t­ren­nung
  4. opti­mierte Kupp­lung inte­griert und ausfahrbar
  5. verbes­serter Kabel­rück­halt durch brei­tere System­träger
  • höhere Stabi­lität und Verwin­dungs­steif­heit
  • neue schmut­zu­n­emp­find­liche Ober­fläche
  • verbes­serte Boden­lo­chung: einfa­chere Ausrich­tung, höherer Anpress­druck, kein Durch­biegen
Seitenansicht Querschnitt des tehalit Kabelkanals BRN65 inklusive der Produktverbesserungen

Drei Kanalbreiten für alle Anwen­dungen

Liefer­länge 2.000 mm. Sonder­längen auf Anfrage bis max. 6.000 mm.

Illustration vom Schnitt des Kabelkanals mit 210 mm Breite und 70 mm Tiefe
Illustration vom Schnitt des Kabelkanals mit 170 mm Breite und 70 mm Tiefe
Illustration vom Schnitt des Kabelkanals mit 130 mm Breite, 70 mm Tiefe und 80 mm Oberteil-Breite

Planung und Bestel­lung leicht gemacht
durch einheit­liche Hauben­form­teile

Für alle Brüs­tungs­ka­näle der BR65-Familie stehen Ihnen ab sofort einheit­liche Ober­teile und schnitt­ka­schie­rende Hauben­form­teile zur Verfü­gung. Dadurch konnten wir unser BR-Port­folio um über 1.400 Refe­renzen. Für Sie heißt das: einfa­chere Planung, Bestel­lung und Lager­hal­tung.



Begon­nene Bauvor­haben mit dem Vorgänger-System tehalit.BRN70 können noch umge­setzt werden, denn die Ersatz­teil­ver­füg­bar­keit ist bis 2023 sicher­ge­stellt



Das Bild links zeigt schnitt­ka­schie­rende, winkel­ver­stell­bare (+/-5°) Hauben­form­teile, welche einfa­ches Um-die-Ecke-Verlegen ermög­li­chenund poten­zi­elle Wandu­n­eben­heiten ausglei­chen.

Schnittkaschierendes Haubenformteil für die Brüstungskanäle der BR65-Familie

Online-Konfi­gu­rator für Brüs­tungs­ka­nal­sys­teme

Für jede Anwen­dung den passenden Kanal.

Der Online-Konfi­gu­rator unter­stützt Sie bei der Zusam­men­stel­lung Ihres Brüs­tungs­ka­nal­sys­tems. Wählen Sie einfach die Eigen­schaften Ihres Brüsungs­ka­nals aus, die passenden Form- sowie Zube­hör­teile.

Zum Konfigurator

Fach­wissen für Elek­tro­planer und Elek­tro­hand­werker.
Die White­paper zum tehalit BRN65

Wie lassen sich schon in der Planungs­phase spätere Störungen vermeiden? Wie lassen sich Daten­lei­tungen im laufenden Betrieb, ohne Strom­un­ter­bre­chung nach­legen? Erfahren Sie, welchen Mehr­wert Ihnen der tehalit.BRN65 speziell für Ihre Anfor­de­rungen bietet.

Zum Download
Symbolbild mit Screenshot vom Whitepaper zum Kabelkanal tehalit.BRN65, dargstellt auf Tablet und Laptop
