RJ45 LAN-/Patchkabelkupplung für den Zählerschrank

Anschluss­fer­tige
Netz­werk­ver­drah­tung

Die RJ45-Buchse für den Zähler­schrank

Schrägansicht Hager ZZ45WAN2PP RJ45 LAN-/Patchkabelkupplung für Zählerschränke mit zwei blauen Netzwerkkabeln

Norm­kon­form in einem Arbeits­gang

Intel­li­gente Mess­sys­teme im Zähler­schrank sollen künftig mit dem VNB kommu­ni­zieren können, um eine effi­zi­ente Daten­über­tra­gung über LAN zu gewähr­leisten. Um dieser Anfor­de­rung gerecht zu werden, ist es notwendig, dass neue Zähler­plätze nach der aktu­ellen VDE-AR-N 4100 mit anschluss­fer­tiger Netz­werk­ver­drah­tung ausge­stattet werden. Dies ermög­licht eine reibungs­lose Inte­gra­tion der intel­li­genten Mess­sys­teme in das Netz­werk.

Heute müssen die CAT-Daten­lei­tungen mühsam in der RJ45-Buchse aufge­legt und mit einem zusätz­li­chen Schlauch isoliert werden. Das ist zeit­auf­wändig und birgt Fehler­ri­siken. Mit der Patch-Patch-Buchse und den passenden Patch­lei­tungen von Hager erle­digen Sie alles in einem Arbeits­gang und sparen somit wert­volle Zeit.


Die Vorteile
im Über­blick

Einzig­artig

Die erste LAN-Netz­werk­kupp­lung für den Zähler­platz auf dem deut­schen Markt in Schutz­klasse 2

Norm­ge­recht

Erfüllt die Anfor­de­rung an die Netz­werk­ver­drah­tung nach VDE-AR-N 4100

Schnell & einfach

  • Spart wert­volle Arbeits­zeit
  • Verdrah­tungs­fehler ausge­schlossen
  • eine Buchse für alle Anwen­dungen im Zähler­schrank
RJ45-Buchse in Patch/Patch-Ausführung, CAT.6A

Pass­ge­naue
Patch­kabel

  • Patch­kabel geeignet für den Einsatz im Zähler­platz nach DIN VDE 0603-1 (auch für die Verle­gung im NAR)
  • geprüft bis 6 kV (Stoß­span­nung)
  • Kate­gorie: CAT 5E FTP
  • Verfüg­bare Längen: 400 mm, 1000 mm, 1500 mm, 2000 mm oder 5000 mm mit RJ45-Netz­werkste­ckern an beiden Enden und zusätz­lich noch 50 m Rolle ohne Stecker
  • Kein zusätz­li­cher Isolier­schlauch mehr erfor­der­lich
Patch-Leitung mit 2xRJ45 Stecker für WLAN-Anwendung

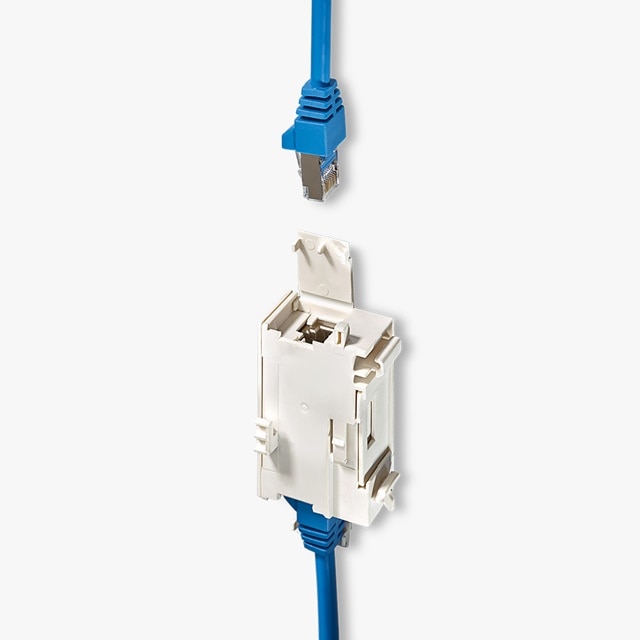

Eine RJ45-Buchse
Drei Anschluss­op­tionen

Bislang brauchten Sie zwei verschie­dene RJ45-Buchsen für unter­schied­liche Anwen­dungen im Zähler­schrank. Die neue RJ45-Buchse deckt alle Funk­tionen mit einer Arti­kel­nummer ab. Das erleich­tert die Bestel­lung und Lager­hal­tung.

Die RJ45-Buchse im Raum für Zusatzanwendungen

Im Raum für Zusatz­an­wen­dungen (RfZ)

Die neue RJ45-Buchse wird platz­spa­rend im RfZ bei eHZ auf der Zähler­trag­platte inte­griert, wodurch der vorhan­dene Raum opti­miert genutzt und eine verbes­serte Anschluss­mög­lich­keit für moderne Kommu­ni­ka­tions- und Netz­werk­technik ermög­licht wird.

Die RJ45-Buchse auf der Hutschiene

Auf der Hutschiene

Die neue RJ45-Buchse kann einfach auf die Hutschiene gesteckt werden: zum Beispiel im RfZ, APZ oder BKE-AZ.

Die RJ45-Buchse auf dem Zählerkreuz

Auf dem Zähler­kreuz

Auch auf Zähler­kreuzen nach DIN VDE 0603-1 lässt sich die neue RJ45-Buchse schnell und sicher an der Zähler­trag­schiene anbringen.

Anwen­dungs­bei­spiele

Grafik mit einem Anwendungsbeispiel der RJ45-Buchse im Einfamilienhaus

Einfa­mi­li­en­haus



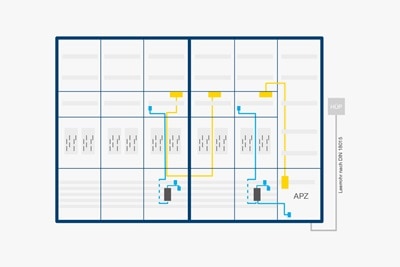

Grafik mit einem Anwendungsbeispiel der RJ45-Buchse im Mehrfamilienhaus

Mehr­fa­mi­li­en­haus

Das neue Port­folio im Über­blick:

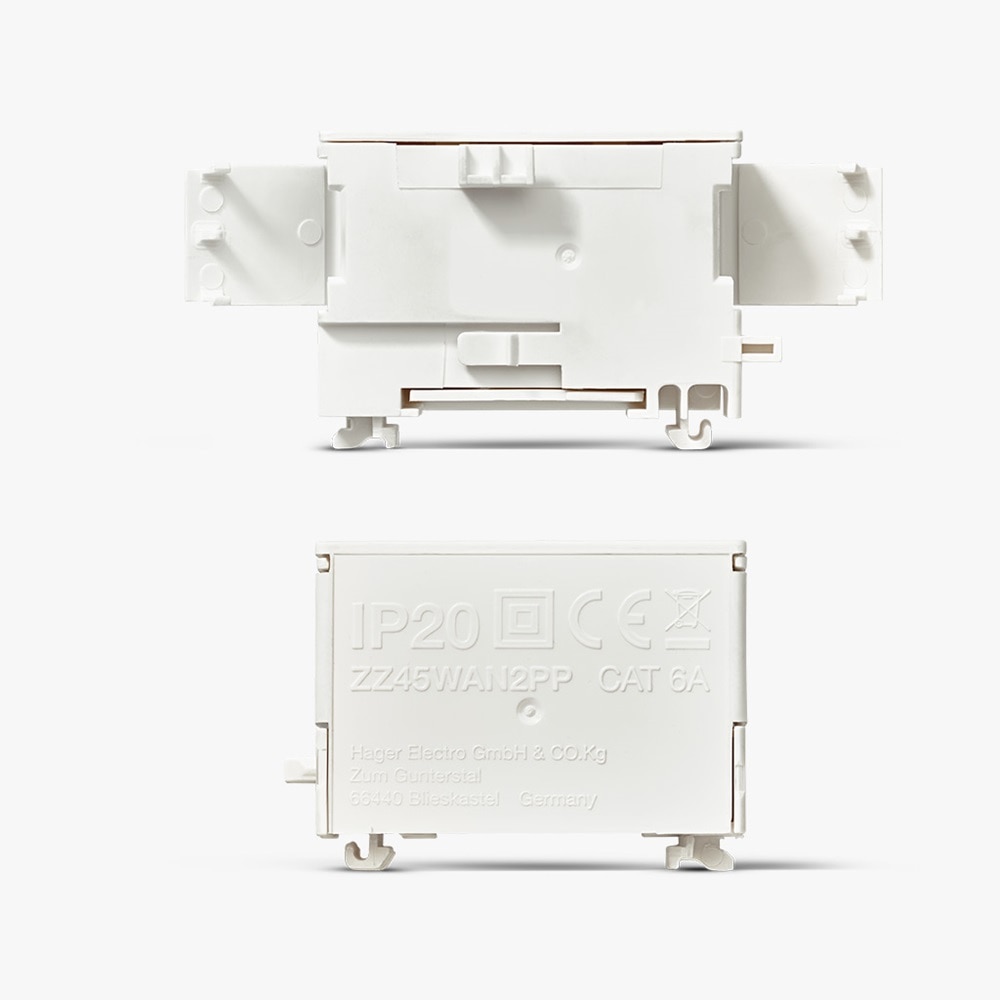

 RJ45-Buchse

 ZZ45WAN2PP

RJ45-Buchse in Patch/Patch-Ausfüh­rung, CAT 6A

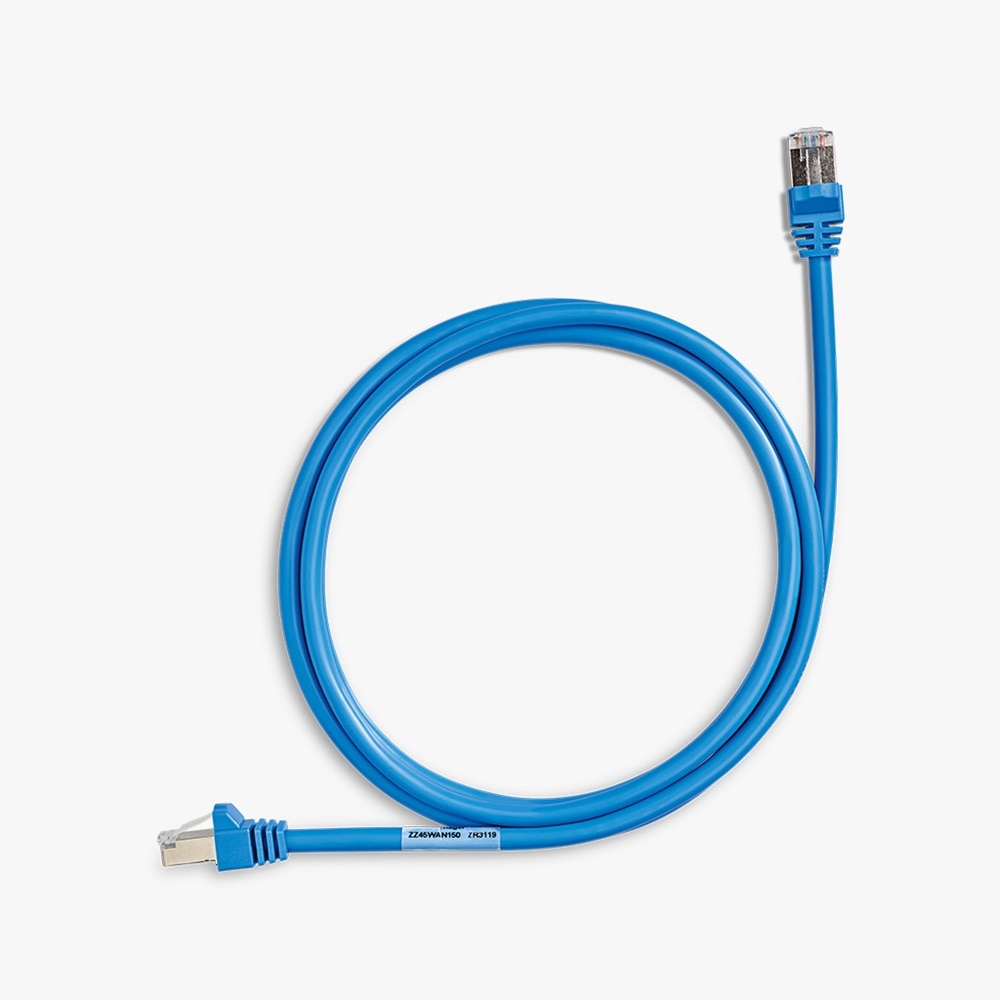

Patch-Leitungen   6 kV mit 2 x RJ45 Stecker für WAN-Anwen­dungen, Farbe blau
 ZZ45WAN040  Länge 400 mm
 ZZ45WAN100  Länge 1 m
 ZZ45WAN150  Länge 1,5 m
 ZZ45WAN200  Länge 2 m
 ZZ45WAN500  Länge 5 m
 ZZ45WAN50R  Kabel­rolle, ohne Stecker, Länge 50 m



Die neuen Artikel ersetzen die RJ45-Buchsen ZZ45ZP6 und ZZ45ZPH6 sowie die Isolier­schläuche ZZ45D­S500 und ZZ45D­S1500 für die Daten­lei­tung.

Weitere Infor­ma­tionen zur RJ45-Buchse
