Verteilersysteme
für den Außenbereich
Die Schaltgerätekombinationen von univers N sind die optimale Lösung für Zähler- und Hausanschlusssysteme sowie Straßen-, Kabel-, Markt- und Festplatzverteiler. Daher bietet unser Portfolio neben Zähleranschlusssäulen und Innenausbausystemen für univers N auch weitere Verteilerkasten-Systeme wie Straßenbeleuchtungsanschlusssäulen, Stromverteiler für Markt- und Festplätze oder ganz individualisierbare Gehäuse.

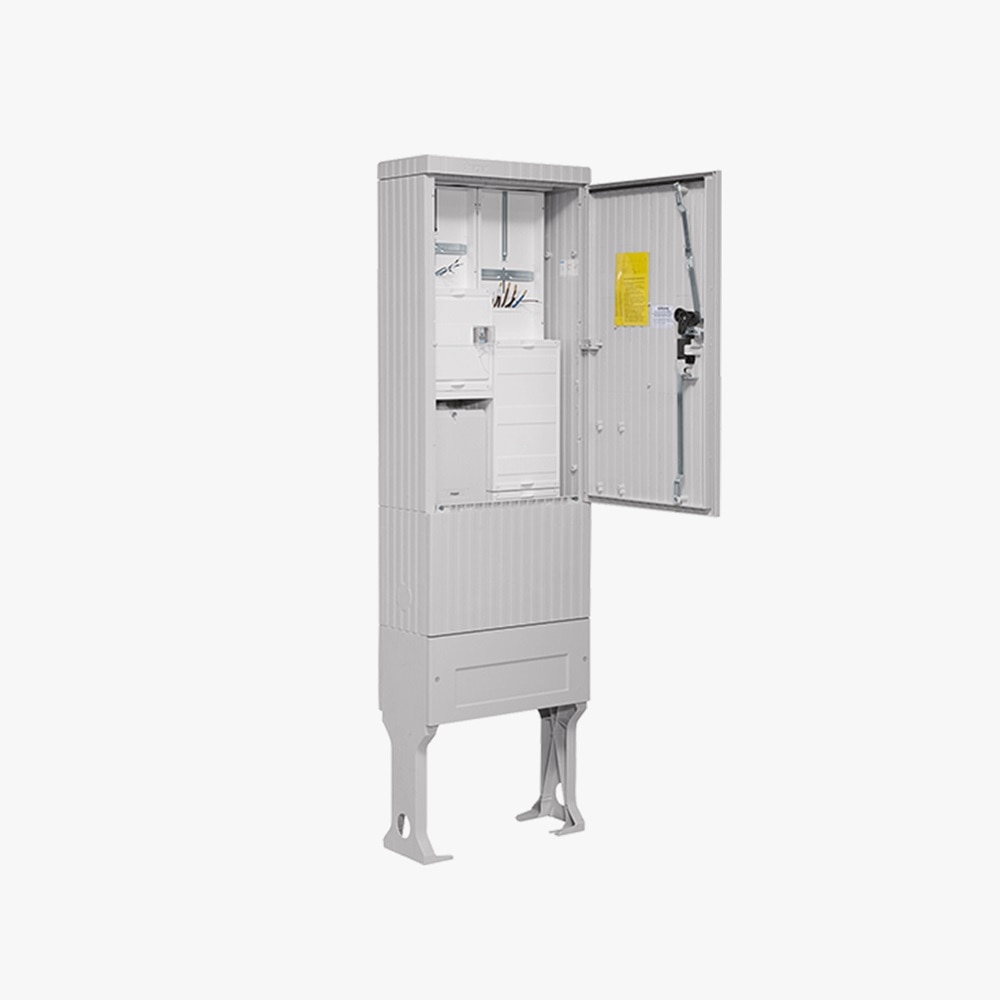

STAS
Straßenbeleuchtungsanschlusssäulen
Die öffentliche Beleuchtung von Straßen und Plätzen ist einerseits ein Sicherheitsfaktor, andererseits erfüllt sie zunehmend auch ästhetische Bedürfnisse. In jedem Fall ist sie für den öffentlichen Raum von essenzieller Bedeutung und braucht dementsprechend ein zuverlässiges Verteilersystem.
Die STAS-Straßenbeleuchtungsanschlusssäulen von Hager können in dieser Hinsicht voll überzeugen. Bestückt sind die Anschlusssäulen nach den aktuellen technischen Anschlussbedingungen des jeweiligen Energieversorgers und decken damit die jeweiligen TAB-Anforderungen ab. Abhängig von der Ausführung sind außerdem Leerplätze für Nachrüstfelder vorhanden. Eine IP54-Abdeckung für Zählerplätze bzw. TSG-Platz ist je nach Variante enthalten.
Darüber hinaus sind zwei Steuerungsarten der angeschlossenen Beleuchtung möglich:
- Die Direktschaltung ist selbstständig einsetzbar und mit Dämmerungsschalter S3 und Schaltuhr S4 ausgerüstet. Der Dämmerungsschalter muss mit einem (mitgelieferten) Lichtfänger komplettiert werden, der im Außenbereich anzubringen ist.
- Die Fortschaltung kann über eine zentrale Zeit- oder Dämmerungsschaltung angesteuert werden.
Stromverteiler außen:
Fest- und Marktplätze
Märkte und Feste in Städten und Gemeinden erfordern nur zu bestimmten Zeiten eine Versorgung der entsprechenden Plätze mit Strom. Umgekehrt verlangt die immer wieder unterschiedliche Zusammensetzung der Abnehmer nach flexiblen Lösungen für die Stromverteilung
Für solche besonderen Situationen bietet Hager spezielle Stromverteiler für Fest- und Marktplätze. Sie werden entweder ortsfest verankert für einen sicheren Stand oder werden - als mobile Version - flexibel aufgestellt. Dazu werden die Stromanschlusssäulen einfach auf einen Elektranten gestellt und mit unverlierbaren Schrauben befestigt.
Alternativ zu den runden Säulen sind ortsfeste und mobile Verteilerschränke erhältlich, die sich je nach Ausführung auch für eine Wandmontage eignen.
Alle Varianten verfügen über die Möglichkeit, den Innenausbau individuell vorzunehmen. Die Kabelführung ist übrigens auch bei geschlossener Tür noch möglich.
Verteilersäulen
für den Außenbereich
Individuell und vielfältig
Individuelle Lösungen durch vielfältige Anpassungsmöglichkeiten - das zeichnet die Hager Verteilersäulen aus. Verschiedene Baureihen und Dimensionierungen bieten für jede Situation eine passende Lösung. Dafür sorgen auch die Montageplatten oder Einbaufelder, mit denen die runden oder eckigen Verteilersäulen ausgestattet werden können.
Praxisorientiertes Konzept
Darüber hinaus punkten die Hager Verteilersäulen mit ihrem praxisorientierten Konzept: Der optionale Bodenrost erhöht die Standfestigkeit auf weichen Untergründen wie Sand und Kies, während die gerippt gestaltete Außenhülle das unerwünschte Anbringen von Plakaten und Aufklebern deutlich erschwert.
Die Kabelverteilersäulen mit Sammelschienen-System bieten zusätzlich funktionale Vorteile, vor allem die Übersichtlichkeit und die leichtere Montage beim Innenausbau. Sie sind ebenfalls in verschiedenen Ausführungen verfügbar.

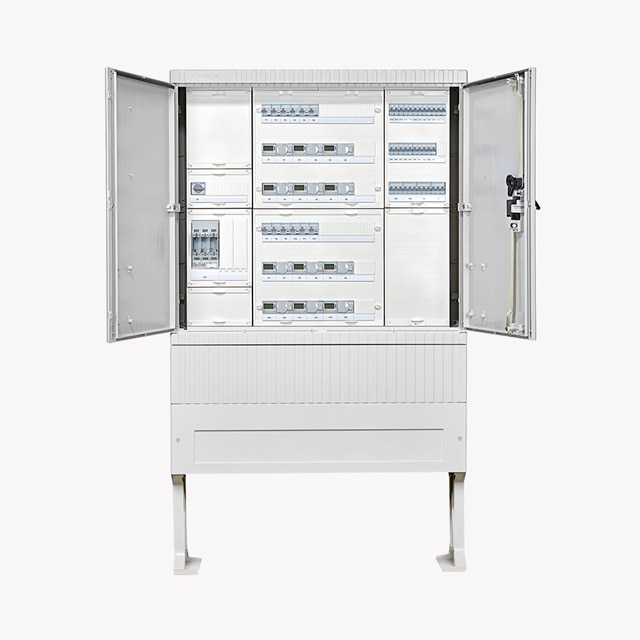

Außenverteiler: Kabelverteilerschränke
im Freien
Höchstmaß an Flexibilität
Die Stromverteilung im öffentlichen Außenbereich ist häufig mit unterschiedlichsten Anforderungen verbunden - denn jeder Aufstellungsort ist anders. Deshalb bieten die Kabelverteilerschränke von Hager ein Höchstmaß an Flexibilität:
- Lieferbar sind die Verteilerschränke mit Eingrab- und Bodensockel sowie als Wandkonsole.
- Alle Kabelverteilerschränke sind wahlweise fertig bestückte Schränke als auch unbestückte Leerschränke, mit Sammelschienensystem oder mit Montageplatte erhältlich.
- Auch bei der Dimensionierung bietet Hager zahlreiche Varianten an, so dass die Kabelverteilerschränke passgenau für den verfügbaren Platz und den jeweiligen Einsatzbereich ausgewählt werden können.
Die größeren Modelle können zudem in zweiflügeliger Ausführung geliefert werden. In diesem Fall ist jede Tür getrennt von der jeweils anderen abschließbar.
Planung mit Hagercad
Für die normgerechte Planung von Außenverteilern steht Hagercad als kostenlose Software zur Verfügung. Das Tool gibt direkten Zugriff auf das vollständige Portfolio für den Außenbereich einschließlich des univers N-Innenausbausystems und unterstützt bei Bauteilauswahl, Dimensionierung und Dokumentation nach DIN EN 61439.
Häufige Fragen zum Verteilerkasten im Außenbereich
-
Welche Schutzart braucht ein Verteilerkasten im Außenbereich?
Im Außenbereich sollte die IP‑Schutzart des Verteilerkastens anhand der tatsächlichen Umgebungsbedingungen gewählt werden. Für geschützte Aufstellorte können Schutzarten im Bereich IP44 bis IP54 ausreichen. Bei direkter Bewitterung und möglicher Strahlwasserbelastung werden üblicherweise höhere Schutzarten wie IP55 oder IP65 eingesetzt.
-
Nach welcher Norm müssen Außenverteiler geprüft sein?
Außenverteiler fallen unter DIN EN 61439-1/-2/-3 für bauartgeprüfte Niederspannungsverteilungen. Bauartgeprüfte Systeme sind werksseitig typengeprüft, das reduziert den Aufwand für den Errichter vor Ort.
-
Welche Gehäusematerialien kommen im Außenbereich zum Einsatz?
Kabelverteilerschränke für den Außeneinsatz werden häufig aus glasfaserverstärktem Polyester (GFK) oder Metall (z. B. verzinktem bzw. beschichtetem Stahlblech oder Edelstahl) gefertigt. Moderne Kunststoffgehäuse sind in der Regel witterungs- und UV‑beständig, Metallgehäuse werden durch Verzinkung und Pulverbeschichtung vor Korrosion geschützt.
-
Kann ich den Innenausbau der Stromverteilerkästen selbst konfigurieren?
Ja. Viele Verteilersäulen und Kabelverteilerschränke sind als Leergehäuse mit Montageplatte oder vorbereitetem Sammelschienensystem erhältlich, sodass der Innenausbau projektspezifisch konfiguriert werden kann.
Bei der Planung unterstützt Hagercad mit Konfiguratoren für univers N-Schrankkombinationen.
