Digitale Zeitschaltuhren – von Hager

Digi­tale
Zeit­schalt­uhren

All-in-one-Lösung

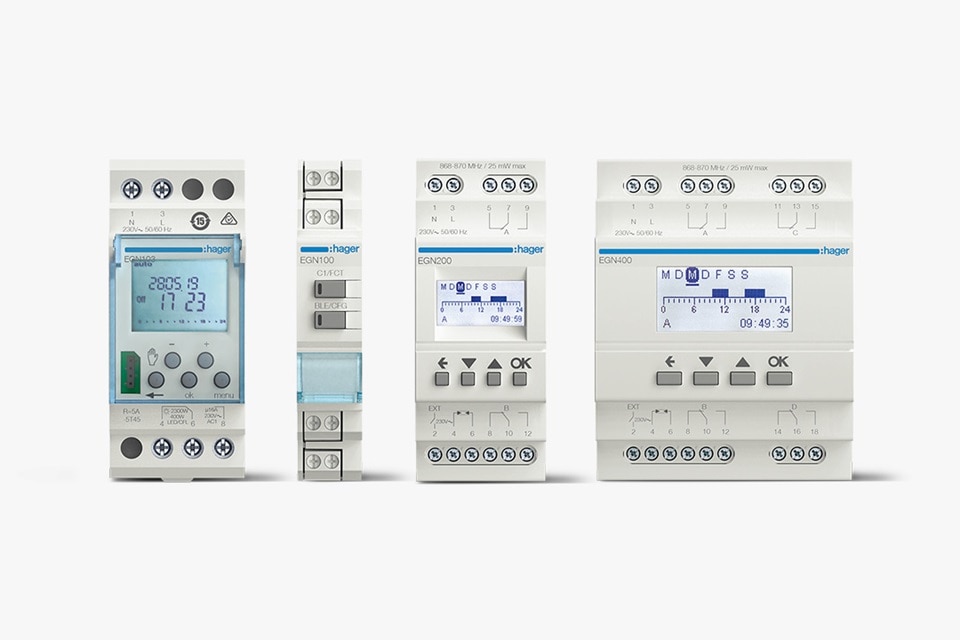

Übersicht digitale Zeitschaltuhren (Multifunktion) von Hager mit EGN103, EGN100, EGN200 und EGN400 nebeneinander

Hager Zeit­schalt­uhren
mit smarten Features

Die Hager Schalt­uhren sind als Tages-, Wochen- oder Jahres­uhren erhält­lich. Damit stehen den Anwen­dern zahl­reiche Möglich­keiten zur Verfü­gung, um verschie­denste Schal­tungen im Innen- und Außen­be­reich ganz unkom­pli­ziert umzu­setzen.

Das hilft nicht nur dabei, die Strom­kosten zu senken. Vom Einbruchs­schutz bis zum pünkt­li­chen Start verschie­denster elek­tri­scher Geräte bedeuten die Schalt­uhren von Hager einen simplen Schritt hin zu bequemer Auto­ma­tion.



Tages-, Wochen-, und Jahres­zeit­schaltuhr
in einem

Die Multi­funk­tions-Zeit­schalt­uhren beinhalten alle bewährten Funk­tionen, für die bislang mehrere Zeit­schalt­uhren nötig waren und erwei­tern diese um neue Features:

Einfache Konfi­gu­ra­tion
per Smart­phone, Tablet oder PC über Blue­tooth-Schnitt­stelle und App

Viele Funk­tionen
Tages-, Wochen- und Jahres­pro­gramm, Astro­modus mit Geolo­ka­li­sie­rung, Ausnah­men­aufruf, Real­time-Clock

Kombi­nierbar mit
Hellig­keits­fühler, Schalter/Taster (verdrahtet oder Funk)

Längere Lebens­dauer
Null­durch­gangs­schal­tung für hohe Einschalt­ströme z.B. bei LED-Beleuch­tung

Hohe Daten­si­cher­heit
Spei­che­rung des Programms in der Hager Cloud (optional)

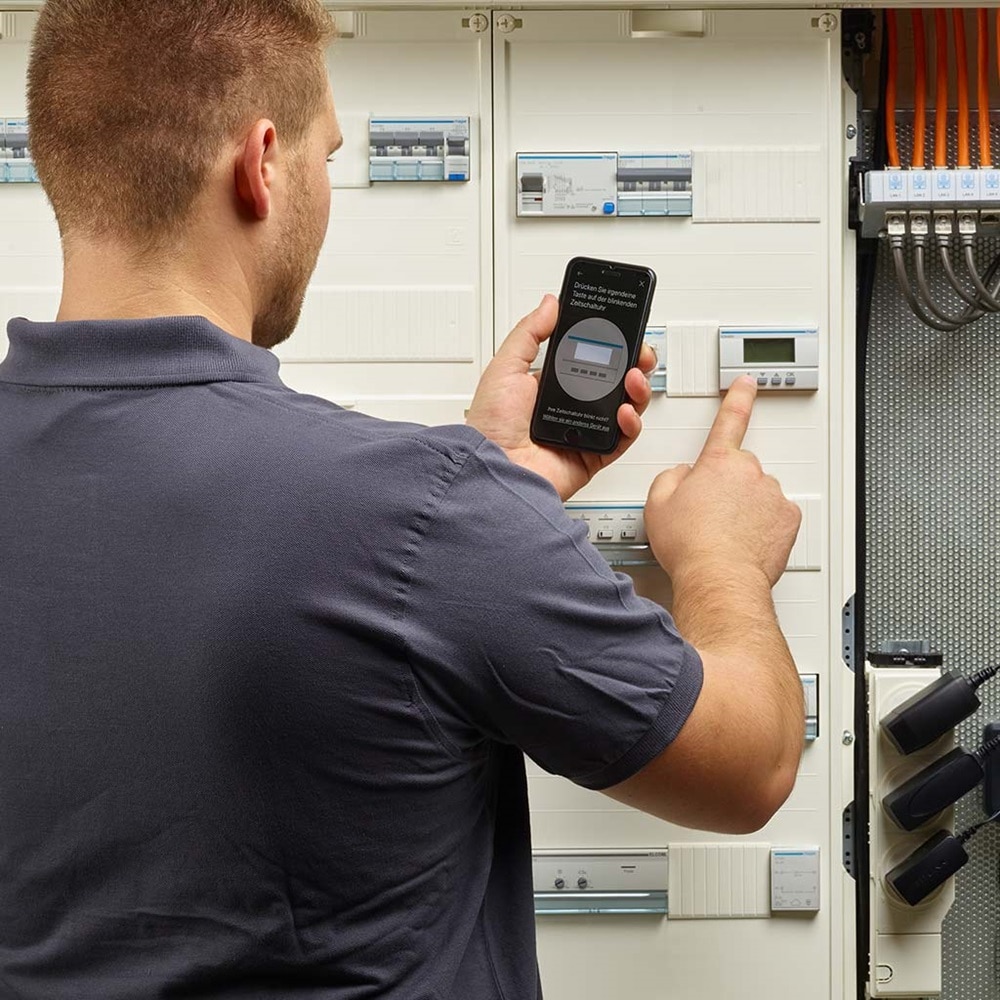

Bild vom Elektrohandwerker bei der Konfiguration der Zeitschaltuhr per Bluetooth am Smartphone.


Multi­funk­ti­ons­uhren und Wochen­schaltuhr

Frontansicht der digitalen EGN103 1-Kanal Zeitschaltuhr mit Wochen- und Bluetooth-Funktion

EGN103

1-Kanal
Digi­tale Wochen­schaltuhr mit Blue­tooth-Funk­tion über Program­mier­schlüssel

Frontansicht der digitalen EGN100 1-Kanal Multifunktions-Zeitschaltuhr mit Bluetooth-Konfiguration

EGN100

1-Kanal

Digi­tale Multi­funk­tions-Zeit­schaltuhr mit Blue­tooth-Konfi­gu­ra­tion

Frontansicht der digitalen EGN200 2-Kanal Multifunktions-Zeitschaltuhr mit Bluetooth-Konfiguration

EGN200

2-Kanal

Digi­tale Multi­funk­tions-Zeit­schaltuhr mit Blue­tooth-Konfi­gu­ra­tion

Frontansicht der digitalen EGN400 4-Kanal Multifunktions-Zeitschaltuhr mit Bluetooth-Konfiguration

EGN400

4-Kanal

Digi­tale Multi­funk­tions-Zeit­schaltuhr mit Blue­tooth-Konfi­gu­ra­tion


Symbol/Logo Hager Mood App

Zeit­schalt­uhren einfach program­mieren

Mit der Hager Mood App

Alle Zeit­schalt­uhren lassen sich mit der Hager Mood App program­mieren: schnell, einfach und sicher über Blue­tooth 4.2, flexibel per Smart­phone, Tablet, Laptop oder am PC.


Kompa­tibel mit
allen Kompo­nenten

Unsere Multi­funk­tions-Zeit­schalt­uhren sind multif­le­xibel: Mit nur wenigen Hand­griffen lassen sie sich an Ihre indi­vi­du­ellen Anfor­de­rungen anpassen.


  1. Anschluss über draht­ge­bun­denen Taster
  2. Anschluss mit Hellig­keits­sensor
  3. Soft­touch-Bedien­knöpfe: Verbes­serte Druck­knöpfe ermög­li­chen schnelle Einstel­lung an der Zeit­schaltuhr
  4. Benut­zer­freund­liche Bedie­nung: Inte­griertes Display mit LED-Hinter­grund­be­leuch­tung
Übersicht System für Zeitschaltung mit digitaler Zeitschaltur, Helligkeitssensoren und Taster oder Fernbedienung zur Direktsteuerung

Zeit­schalt­uhren sind viel­seitig einsetzbar

Die digi­talen Zeit­schalt­uhren eignen sich für nahezu alle privaten und gewerb­li­chen Einsatz­zwecke.


Geeignet für:

  • Beleuch­tungs- und Heizungs­steue­rung
  • gewerb­liche Schau­fenster­be­leuch­tung
  • Außen­be­leuch­tung von Mehr­fa­mi­li­en­häu­sern
  • Schließ­an­lagen in öffent­li­chen Gebäuden
  • Park­platz­be­leuch­tung u.v.m.
Collage verschiedener Gebäude und Gegenstände mit Schwerpunkt Beleuchtung und Umgebungslicht

Zeit­schalt­uhren mit inte­grierter Real­time-Clock
Auf die Sekunde genau

Die Zeit­schalt­uhren EGN100, EGN200 und EGN400 sind mit einer Echt­zeituhr ausge­stattet. Das sorgt für sekun­den­ge­naue Schal­tungen und höchste Ener­gie­ef­fi­zienz bei uhrzeit­ge­bun­denen Schalt­plänen:



  • Sekun­den­ge­naue Zeit­mes­sung
  • Abwei­chung max. +/- 90 Sekunden pro Jahr (-5 °C bis +45 °C)
  • automa­ti­sche Synchro­ni­sa­tion der Uhrzeit bei jeder Blue­tooth-Verbin­dung
  • keine manu­elle Anpas­sung der Uhrzeit erfor­der­lich
Grafik mit der Zeitgenauigkeit der digitalen Zeitschaltuhren

Kompa­tibel mit allen Lampen­arten:

  • Glüh- und Halo­gen­lampen bis 2.300 W
  • LED-/CFL-Lampen bis 400 W; maxi­male Anzahl: 20
  • nicht kompen­sierte Leucht­stoff­röhren bis 1.000 W
  • kompen­sierte Leucht­stoff­röhren bis 400 W
Bild von den Lampenarten, mit denen die digitalen Zeitschaltuhren kompatibel sind.

Lange Lebens­dauer
Null­durch­gangs­schal­tung für hohe Einschalt­ströme

Kapa­zi­tive Einschalt­ströme von LED-Leucht­mit­teln können Schalt­kon­takte stark belasten und auf Dauer schaden anrichten. Deshalb sind alle neuen Zeit­schalt­uhren mit einer Null­durch­gangs­schal­tung ausge­stattet: Sie regu­liert hohe Strom­im­pulse auf ein konstant nied­riges Niveau. Dazu ermit­telt das System auto­ma­tisch den Null­durch­gang der Sinus­kurve bei der Wech­sel­span­nung. Das schützt die Relais-Kontakte, sorgt für maxi­male LED-Kompa­ti­biltät und verlän­gert die Lebens­dauer der Zeit­schaltuhr.

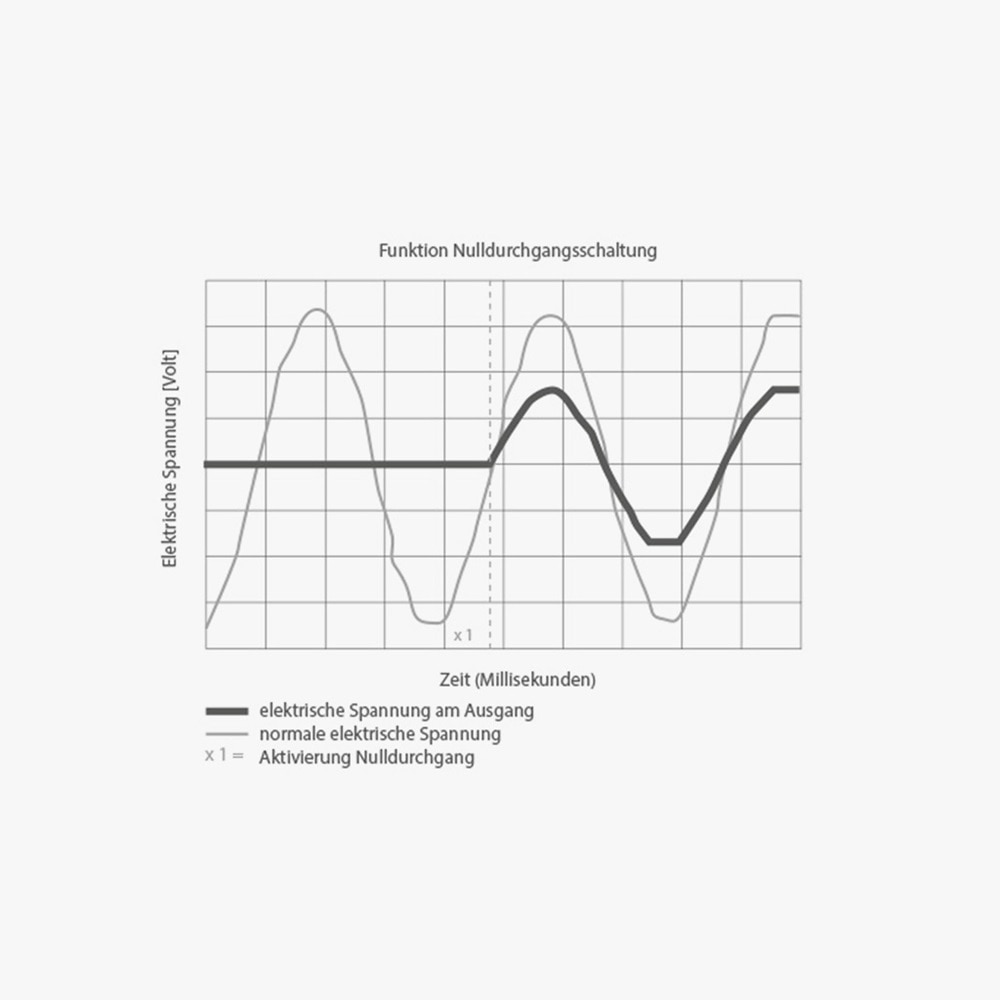

Grafik mit der Funktion Nulldurchgangsschaltung, mit denen die digitalen Zeitschaltuhren ausgestattet sind. Diese sorgen für eine lange Lebensdauer.

Digi­tale Zeit­schalt­uhren
Prak­ti­sche Add-ons

Neben Einzel­pro­dukten können Sie unsere neuen Digi­tal­uhren auch mit prak­ti­schen Zusatz­mo­dulen sowie in komfor­ta­blen Sets bestellen. In Kombi­na­tion mit dem Hellig­keits­fühler reagiert die inte­grierte Astrouhr noch präziser auf lokale Ereig­nisse wie Bewöl­kung oder Gewitter, da sie den aktu­ellen Hellig­keits­wert abgleicht. Pro Multi­funk­ti­onsuhr ist ein Sensor anschließbar.

Seitenansicht vom EGN003, dem Bluetooth-Programmierschlüssel zum Programmieren der digitalen Zeitschaltuhren per App.

EGN003

Blue­tooth-Program­mier­schlüssel für EGN103 zum Program­mieren von Zeit­schalt­plänen per App.

Seitenansicht vom EEN003, dem Helligkeitsfühler für die digitalen Zeitschaltuhren.

EEN003

Hellig­keitssfühler Aufbau
Mess­be­reich: 5 - 2.000 Lux

Seitenansicht vom EEN002, dem Helligkeitsfühler für die digitalen Zeitschaltuhren

EEN002

Hellig­keitssfühler Einbau
Mess­be­reich: 5 - 2.000 Lux

Seitenansicht vom EGK103, dem Set mit digitaler Wochenschaltuhr 1-Kanal und Bluetooth-Programmierschlüssel

EGK103

Set mit Wochen­schaltuhr 1-Kanal und Blue­tooth-Program­mier­schlüssel

Seitenansicht vom EGK101, dem Set mit digitaler Multifunktions-Zeitschaltuhr und Helligkeitsfühler

EGK101

Set mit Multi­funk­tions-Zeit­schaltuhr und Hellig­keitssfühler Aufbau

Seitenansicht vom EGK100, dem Set mit digitaler Multifunktions-Zeitschaltuhr und Helligkeitsfühler

EGK100

Set mit Multi­funk­tions-Zeit­schaltuhr und Hellig­keitssfühler Einbau


Logi­sche Steue­rung und Verknüp­fungen
Funk­tionen

Mittels Kombi­na­tion von Astro­funk­tion, Dämme­rung und Zeit an einem Ausgang lassen sich logi­sche Steue­rungen und Verknüp­fungen ganz einfach erstellen. Bei Bedarf legen Sie nach diesen Schritten die gewünschte Periode fest, in der eine Aktion/ein Schritt ablaufen soll, und erhalten so das entspre­chende Programm.


Auswahl­kri­te­rien für Ihre passende digi­tale Zeit­schaltuhr



   EGN100  EGN200  EGN400  EGN103
 Max. Schritte  100  200 400  56
 Max. Peri­oden  10  20  40  0
 Max. Programme  50  10  20  1

Screenshot Hager Mood App für die Programmierung der digitalen Zeitschaltuhren: Schritt hinzufügen

Schritt

  • 3 Auslöser: Zeit, Dämme­rung, Astro­funk­tion
  • Zeit­raum: eine Woche
  • Bsp.: Astro EIN am Montag, Dienstag, Mitt­woch = ein Schritt
Screenshot Hager Mood App für die Programmierung der digitalen Zeitschaltuhren: Programm vervollständigen

Programm

  • Besteht aus maximal 40 Schritten
  • Ein Programm bezieht sich auf einen oder mehrere Kanäle
  • Bsp.: Urlaub­s­pro­gramm, welches zwischen Juli und August auf den Kanälen 1 und 2 läuft
Screenshot Hager Mood App für die Programmierung der digitalen Zeitschaltuhren: Periode festlegen

Periode

  • Zeit­raum, in dem ein Programm abläuft
  • Einer Periode können mehrere Programme zuge­ordnet werden
  • Bsp.: eine Woche im Monat einem einzelnen Ausgang oder mehreren Ausgängen zuordnen

Anwen­dungs­bei­spiele

Durch die Akti­vie­rung der logi­schen UND-Funk­tion in den Einstel­lungen der Uhr lassen sich bis zu drei Auslöser
(Zeit-, Astro- und Dämme­rungs­schalt­er­funk­tion) logisch UND verknüpfen. Damit lassen sich logi­sche Steue­rungen und Verknüp­fungen einfach erstellen.




Blick auf Übersicht möglicher Verknüpfungen von UND-Funktionen zur Einstellung digitaler Zeitschaltuhren bzgl. Astro, Zeit und Dämmerung

1
Wenn Astro­zu­stand EIN, Zeit­er­eignis EIN und Dämme­rungs­schalter EIN = Ausgang EIN

2
Wenn Astro­zu­stand EIN, Zeit­er­eignis EIN und Dämme­rungs­schalter AUS = Ausgang AUS

3
Wenn Astro­zu­stand AUS, Zeit­er­eignis EIN und Dämme­rungschalter EIN
(Hellig­keit kleiner 20 Lux) = Ausgang AUS




4
Wenn Astro­zu­stand AUS, Zeit­er­eignis EIN und Dämme­rungs­schalter AUS
(Hellig­keit größer 50 Lux) = Ausgang AUS

5
Wenn Astro­zu­stand EIN, Zeit­er­eignis EIN und Dämme­rungs­schalter EIN = Ausgang EIN

6
Wenn Astro­zu­stand EIN, Zeit­er­eignis AUS und Dämme­rungs­schalter EIN = Ausgang AUS


Vergleichs­liste alte/​neue digi­tale Zeit­schalt­uhren



 Funk­tion

Alte Palette

Multi­funk­ti­ons­uhren

Wochen­schaltuhr

 1-Kanal Uhren

 Tag

 EG010

 EGN100

(ohne Display)

 EGN103

 oder

 EGK103 =

 EGN103 + EGN003 (Set)

 EG103

 EG103E

 Woche

 EG103V**

 EG103D*

 EG071

 Astro

 EE180

 2-Kanal Uhren

 Woche

 EG203

 EGN200



 EG203E

 Jahr

 EG293B

 Astro

 EE181

 4-Kanal Uhren

 Woche

 EG403E

 EGN400



 Jahr

 EG493E

 Dämme­rungs­schalter***

 1-Kanal

 EEN100

 EGK100 =

 EGN100 + EEN003 (Set)



 EEN101

 EGK101 =

 EGN100 + EEN002 (Set)

 EE171

 EGK100 =

 EGN100 + EEN003 (Set)

 2-Kanal

 EE200

 EGN200 + EEN003 oder

 EGN200 + EEN002 oder

 EGN200 + EEN003W



 EE202

 Fühler AP

 EEN003

 EEN003, EEN003W



 EE003

 Fühler EB

 EEN002

 EEN002



 EE002








How-To Videos


You need to enable analytical cookies to view this video.

Open cookie settings


You need to enable analytical cookies to view this video.

Open cookie settings


You need to enable analytical cookies to view this video.

Open cookie settings


Mehr Infor­ma­tionen zu den digi­talen Zeit­schalt­uhren
