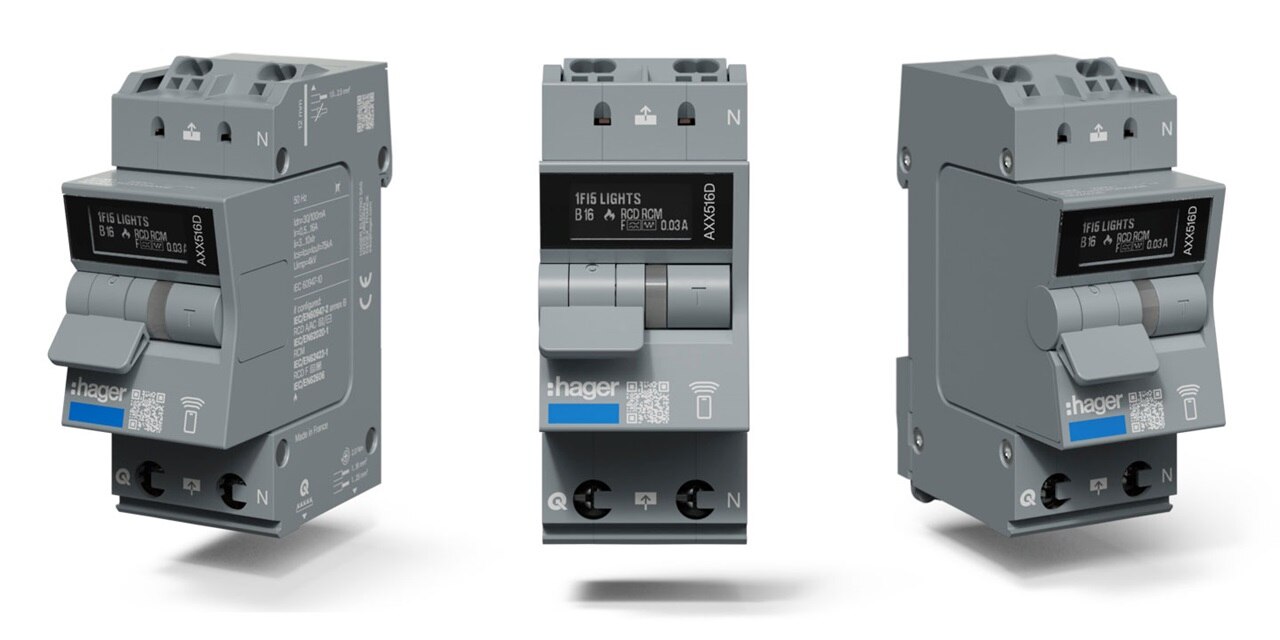

Der digi­tale Schutz­schalter
(Digital Protec­tion Device – DPD)

intro-uwl

Unser digi­taler Schutz­schalter macht die Elek­tro­in­stal­la­tion und Gebäu­de­be­trieb smarter als je zuvor. Dank konfi­gu­rier­barer Schutz­funk­tionen, varia­bler Auslö­se­cha­rak­te­ristik und inte­grierter Mess­technik erhalten Faci­lity Manager volle Trans­pa­renz und Instal­la­teure maxi­male Flexi­bi­lität – alles in einem Gerät. Der inte­grierte Test des Fehler­strom­schutz­schal­ters und die Diffe­renz­strom­mes­sung redu­zieren den Aufwand bei den wieder­keh­renden Prüfungen der elek­tri­schen Anlage und das ganz ohne Abschalt­zeiten. Ermög­licht durch inte­grierte und ultra­schnelle Halb­leiter-Schalt­technik.

facility-manager-uwl

Die perfekte Lösung für Ihre Anwen­dung

Faci­lity Manager

Unsere Lösung macht die Elek­tro­in­stal­la­tion und Gebäu­de­be­trieb smarter als je zuvor. Dank inte­grierter Mess­technik und Status­über­wa­chung in Verbin­dung mit der Vernetz­bar­keit und Alar­mie­rung erhalten Faci­lity Manager volle Anla­gen­trans­pa­renz. Der inte­grierte Test des Fehler­strom­schutz­schal­ters und die Diffe­renz­strom­mes­sung redu­zieren den Aufwand bei den wieder­keh­renden Prüfungen der elek­tri­schen Anlage und das ganz ohne Abschalt­zeiten. Durch die auto­ma­ti­sche Doku­men­ta­tion steht zu jeder Zeit ein aktu­eller Nach­weis auch für den Brand­ver­si­cherer zur Verfü­gung. Das Resultat ist ein nach­weis­lich sicherer und über­wachter Anla­gen­be­trieb ohne Ausfall­zeiten.

specifier-uwl

Die perfekte Lösung für Ihre Anwen­dung

Speci­fier

Unsere skalier­bare Lösung erleich­tert die Planung elek­tri­scher Anlagen und sorgt für maxi­male Zukunfts­si­cher­heit. Sie gewähr­leistet voll­stän­dige Selek­ti­vität, bietet hohe Flexi­bi­lität bei verän­derten Nutzungs­an­for­de­rungen und erfüllt zugleich die stei­genden Anfor­de­rungen der Dekar­bo­ni­sie­rung und des Ener­gie­ma­nage­ments, wie sie durch euro­päi­sche Richt­li­nien vorge­geben sind.

Für Ihre Kunden entsteht zusätz­li­cher Mehr­wert durch den deut­lich redu­zierten Aufwand bei wieder­keh­renden Prüfungen – inklu­sive eines auto­ma­tisch gene­rierten und immer aktu­ellen Prüf­nach­weises. So planen Sie nicht nur sicher und norm­ge­recht, sondern schaffen auch einen mess­baren Betriebs­vor­teil, der Begeis­te­rung bei Betrei­bern und Inves­toren auslöst.

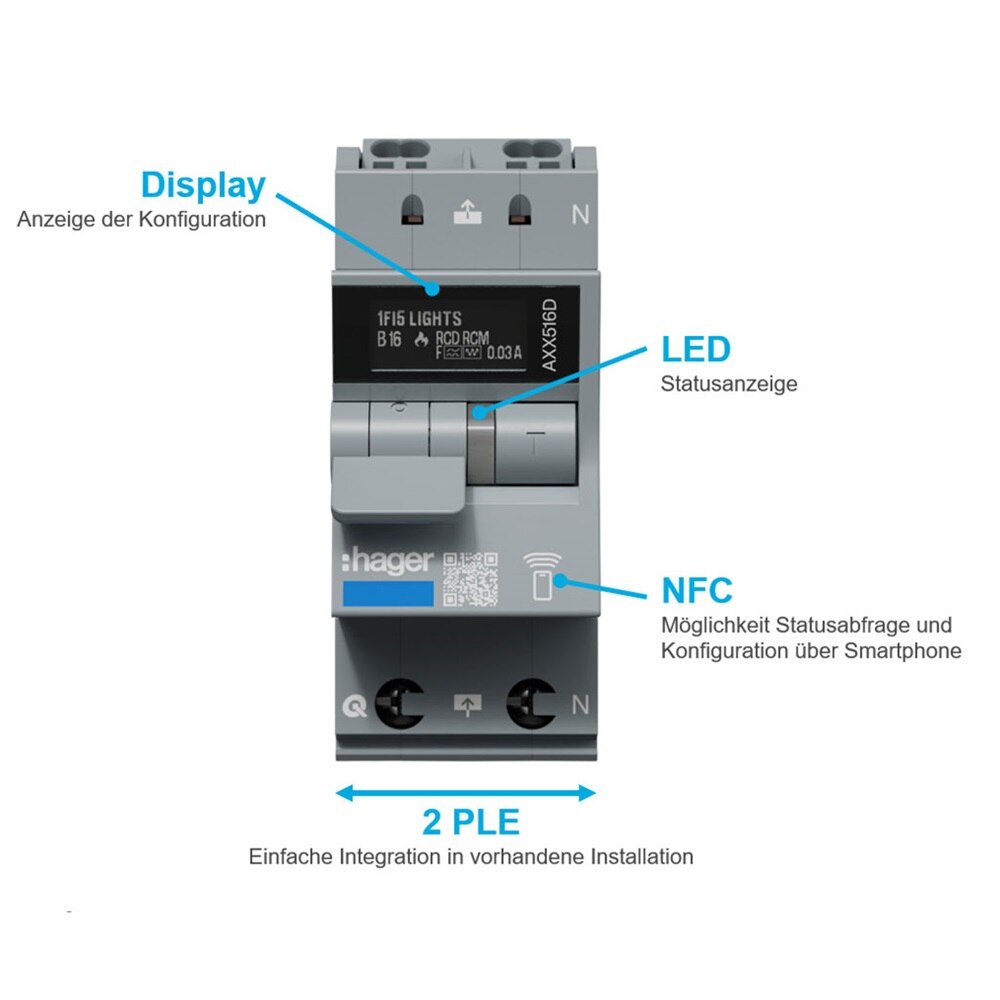

Über­blick:

  • Konfi­gu­rier­bare Schutz­funk­tionen
    - In 0,5 - 16 A, B- od. C- Charak­te­ristik
    - RCD-Schutz Typ A od. F akti­vierbar
    - mit oder ohne AFDD-Fehler­licht­bo­gen­schutz
  • Passives Display (e-paper Tech­no­logie) zeigt Konfi­gu­ra­tion auch span­nungslos
  • Auto­ma­ti­scher RCD Test
  • Diffe­renz­strom­mes­sung (RCM)
  • Einschalt­strom-Manage­ment
  • Fern­zu­griff zur Status­über­wa­chung, Echt­zeit­mes­sung und Alar­mie­rung
  • Konfi­gu­ra­tion über NFC auch ohne Span­nungs­ver­sor­gung
  • Volle Selek­ti­vität

dpd-ueberblick-squ

Intel­li­gente Schutz‑, Schalt‑ und Mess­technik in einem Gerät

Unser Gerät vereint modernste Halb­lei­ter­tech­no­logie, smarte Prüf­au­to­ma­tiken und voll­stän­dige Vernet­zung in einer kompakten System­lö­sung.

  1. Schutz­funk­tionen:
    Konfi­gu­rier­bare Auslö­se­cha­rak­te­ristik, flexible RCD‑Funk­tion (Typ A/F, 30 mA/100 mA) und eine Vari­ante mit AFDD‑Licht­bo­gen­er­ken­nung sorgen für maxi­male Anla­gen­si­cher­heit.
  2. Schalt­funk­tionen:
    Manu­elles, zeit­ge­steu­ertes oder fern­ge­steu­ertes Schalten ermög­licht hohe Flexi­bi­lität – von einfa­chen Profilen bis zu komplexen Szena­rien.
  3. Mess­funk­tionen:
    Alle elek­tri­schen Para­meter werden konti­nu­ier­lich erfasst, inklu­sive Span­nung, Strom, Leis­tung, Frequenz und Ener­gie­ver­brauch – für voll­stän­dige Trans­pa­renz im Betrieb.
  4. Vernet­zung & Remote‑Access:
    Dank optio­naler Modbus-Schnitt­stelle fügt sich das Gerät nahtlos in beste­hende Systeme ein. Echt­zeit‑Daten, Diagnosen und intel­li­gente Alarm­mel­dungen stehen jeder­zeit per Fern­zu­griff zur Verfü­gung.
one-device

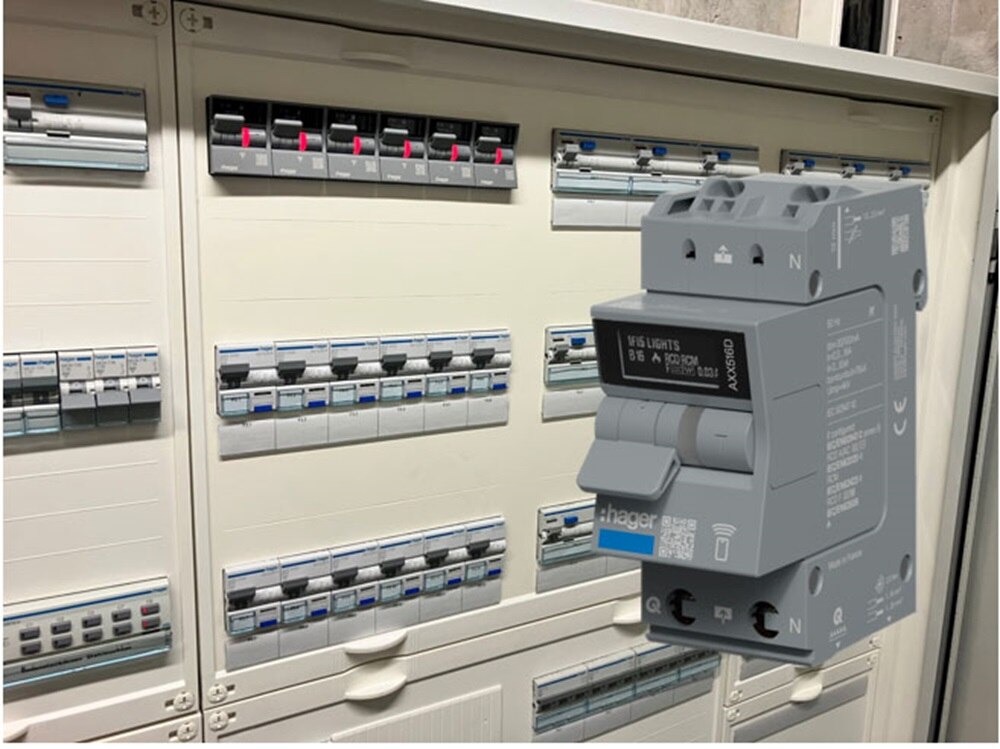

Die Zukunft des Schal­tens beginnt hier.
100 % Verfüg­bar­keit. 0 % Prüf­auf­wand.
Ultra­schnelles Schalten.

Unser digi­taler Schutz­schalter vereint modernste Halb­lei­ter­tech­no­logie, smarte Prüf­au­to­ma­tiken und voll vernetzte Über­wa­chung in einer einzig­ar­tigen System­lö­sung. Für Anla­gen­be­treiber, die maxi­male Zuver­läs­sig­keit, weniger Wartungs­auf­wand und volle Trans­pa­renz erwarten.

1.000‑fach schneller. 100 % smarter.
Ultra­schnelle Halb­leiter-Schalt­technik

Durch die inte­grierte Halb­leit­erschalt­technik arbeitet das Gerät bis zu 1.000‑mal schneller als herkömm­liche elek­tro­me­cha­ni­sche Schalt­ge­räte.Aus Milli­se­kunden werden Mikro­se­kunden.

Ihre Vorteile

  1. Präzises Einschalt­strom‑Manage­ment: Redu­zie­rung des effek­tiven Einschalt­stroms
  2. Scho­nung der Betriebs­mittel durch sanfte Last­auf­nahme
  3. Weniger Last­spitzen und stabi­lerer Anla­gen­be­trieb

Prüfen ohne Still­stand.

Weniger Aufwand. Mehr Sicher­heit. Mehr Verfüg­bar­keit. Echter FI‑Auslö­se­test – ohne Unter­bre­chung

Dank der schnellen Halb­lei­ter­technik kann das Gerät eine RCD‑Auslö­sung erzeugen und direkt wieder Zuschalten ohne dass ein ange­schlos­senes Gerät unver­sorgt bleibt. Diese Prüfung wird ohne Ausfall­zeiten auto­ma­tisch doku­men­tiert. Damit setzt das System neue Maßstäbe in Sicher­heit und Verfüg­bar­keit.

hager-mds-shooting-DE-12-2024-006-lan

Perma­nente RCM‑Über­wa­chung statt Isola­ti­ons­prü­fung

Durch die konti­nu­ier­liche Diffe­renz­strom­mes­sung entfällt die klas­si­sche Isola­ti­ons­prü­fung – und damit jeder Prüf­still­stand. Die Doku­men­ta­tion der Isola­ti­ons­prü­fung wird von Brand­ver­si­che­rungen einge­for­dert. Durch die neue Lösung können Berichte auto­ma­tisch erstellt und dadurch die Nach­weise geführt werden. Das lücken­lose Moni­to­ring erkennt schlei­chende Isola­ti­ons­fehler früh­zeitig, bevor sie zu Störungen oder Ausfällen führen. So behalten Sie den Zustand Ihrer elek­tri­schen Anlage jeder­zeit im Blick – und sichern eine dauer­haft hohe Verfüg­bar­keit.

AdobeStock_637098471-uwl


100 % verfüg­bare Strom­kreise – ideal für kriti­sche Strom­kreise Anwen­dungen

Perfekt geeignet für:

  • Kran­ken­häuser
  • Rechen­zen­tren
  • Indus­trie­an­lagen
  • Ener­gie­ver­sor­gung

Überall dort, wo Ausfälle keine Option sind, sorgt unser System für maxi­male Betriebs­si­cher­heit – sogar während den wieder­keh­renden Prüfungen.



Mehr Effi­zienz. Mehr Sicher­heit. Weniger Aufwand.
Das Schalt­gerät, das Ihre Anlage in eine neue Ära der Verfüg­bar­keit führt.

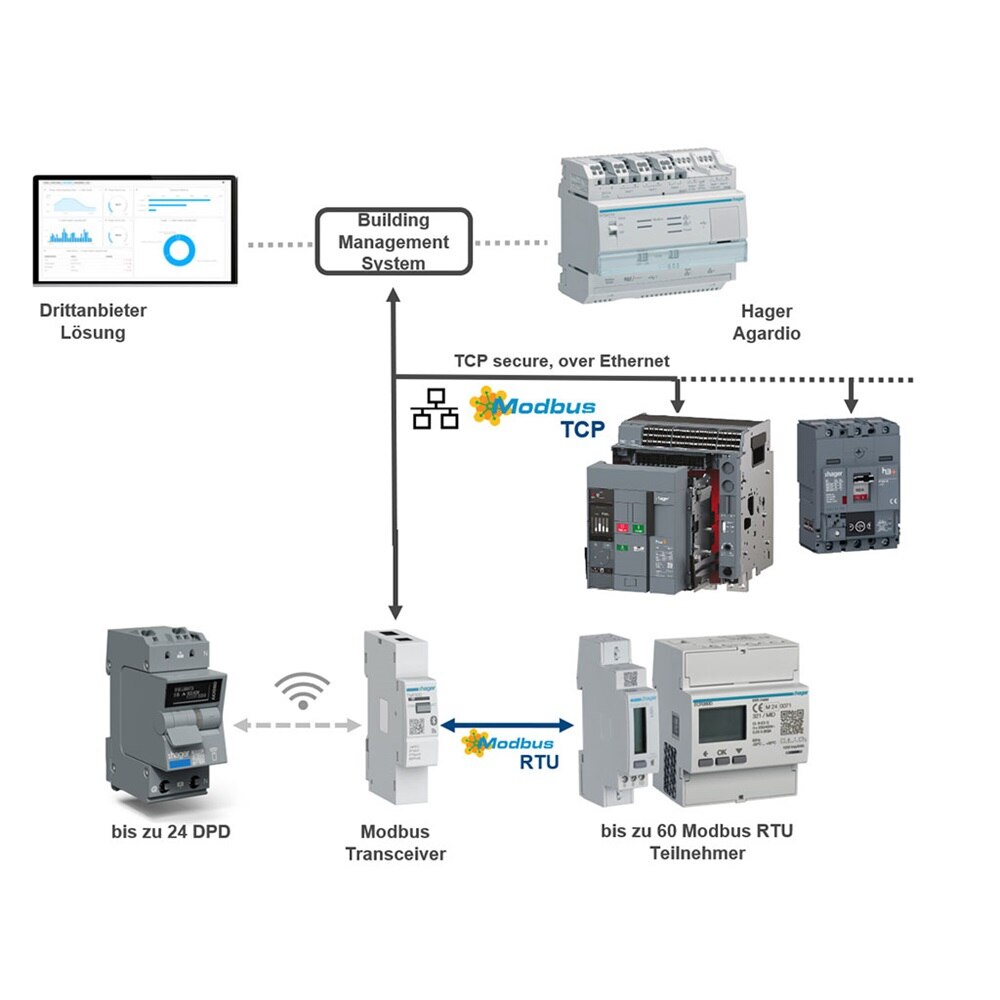

Vernetzte Sicher­heit:

Digi­tale Schutz­schalter perfekt inte­griert in Modbus‑ und BMS‑Umge­bungen

Unsere digi­talen Schutz­schalter lassen sich nahtlos in Modbus‑Systeme und damit in jedes gängige Buil­ding Manage­ment System (BMS) inte­grieren. Für die Kommu­ni­ka­tion steht eine leis­tungs­fä­hige System­kom­po­nente zur Verfü­gung: der Modbus‑Trans­ceiver.



Dieser Trans­ceiver verwaltet die Daten von bis zu 24 Digital Protec­tion Devices (DPDs) und stellt sie gebün­delt einem Modbus‑TCP/IP‑Netz­werk zur Verfü­gung.



Die Kommu­ni­ka­tion zwischen den DPDs und dem Trans­ceiver erfolgt dabei voll­ständig drahtlos – schnell, sicher und ohne zusätz­li­chen Verdrah­tungs­auf­wand.



So entsteht eine moderne, vernetzte Schutz‑ und Über­wa­chungs­lö­sung, die Gebäu­de­au­to­ma­tion, Ener­gie­ma­nage­ment und Anla­gen­be­trieb auf ein neues Level hebt.

vernetzte-sicherheit-squ

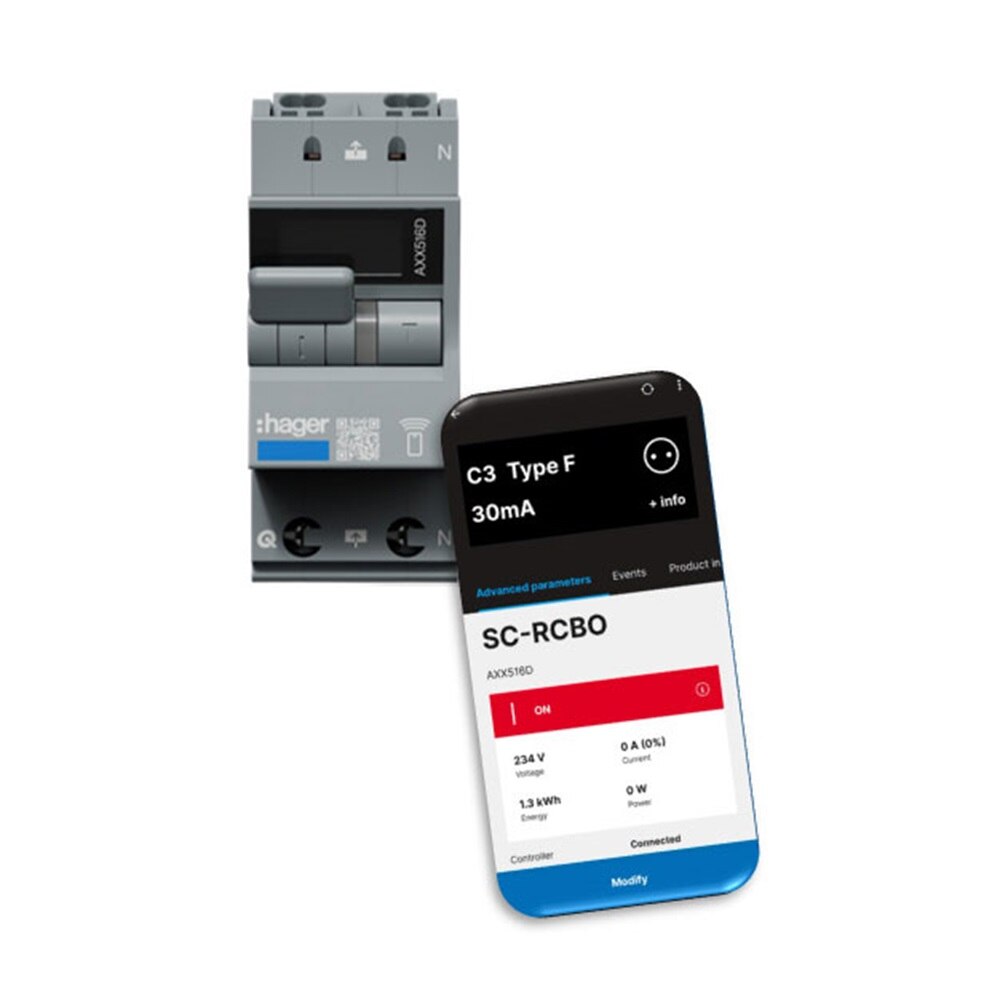

Einfa­cher und schneller lokaler Zugriff:
Zur Konfi­gu­ra­tion oder Status­ab­frage

Mit der Hager Pilot App kann der Zugriff auf den digi­talen Schutz­schalter auch unmit­telbar erfolgen. Über ein Smart­phone (iOS oder Android) lässt sich das Gerät in wenigen Sekunden verbinden – direkt per NFC am Gerät.



So sind Gerä­te­status, Mess­werte und Betriebs­zu­stände jeder­zeit trans­pa­rent einsehbar auch Ände­rungen an der Konfi­gu­ra­tion können durch­ge­führt werden. Zusätz­lich ermög­licht die App den Zugriff auf die Event­his­torie, einschließ­lich Auslö­sungen, Konfi­gu­ra­ti­ons­än­de­rungen und weiterer rele­vanter Syste­mer­eig­nisse.



Das Ergebnis: schneller Über­blick, präzise Diagnose und maxi­male Effi­zienz – direkt in der Hosen­ta­sche.

app
