Siche­rungs­ma­te­rial

Umfas­send und variabel abge­si­chert: Der Schutz von Leitungen, Anlagen und Geräten gegen Über­last und Kurz­schluss ist eine Aufgabe, die zahl­reiche Siche­rungs­maß­nahmen benö­tigt. Aus diesem Grund bietet Hager neben Fehler­strom- und FI Schutz­schal­tern ein breites Port­folio an NH-Siche­rungs­last­trenn­schal­tern und NH-Siche­rungs­last­schalt­leisten sowie weiterer aufein­ander abge­stimmter Siche­rungs­sys­teme für jede elek­tri­sche Anwen­dung in Gebäuden und Anlagen.

Zum Produktkatalog

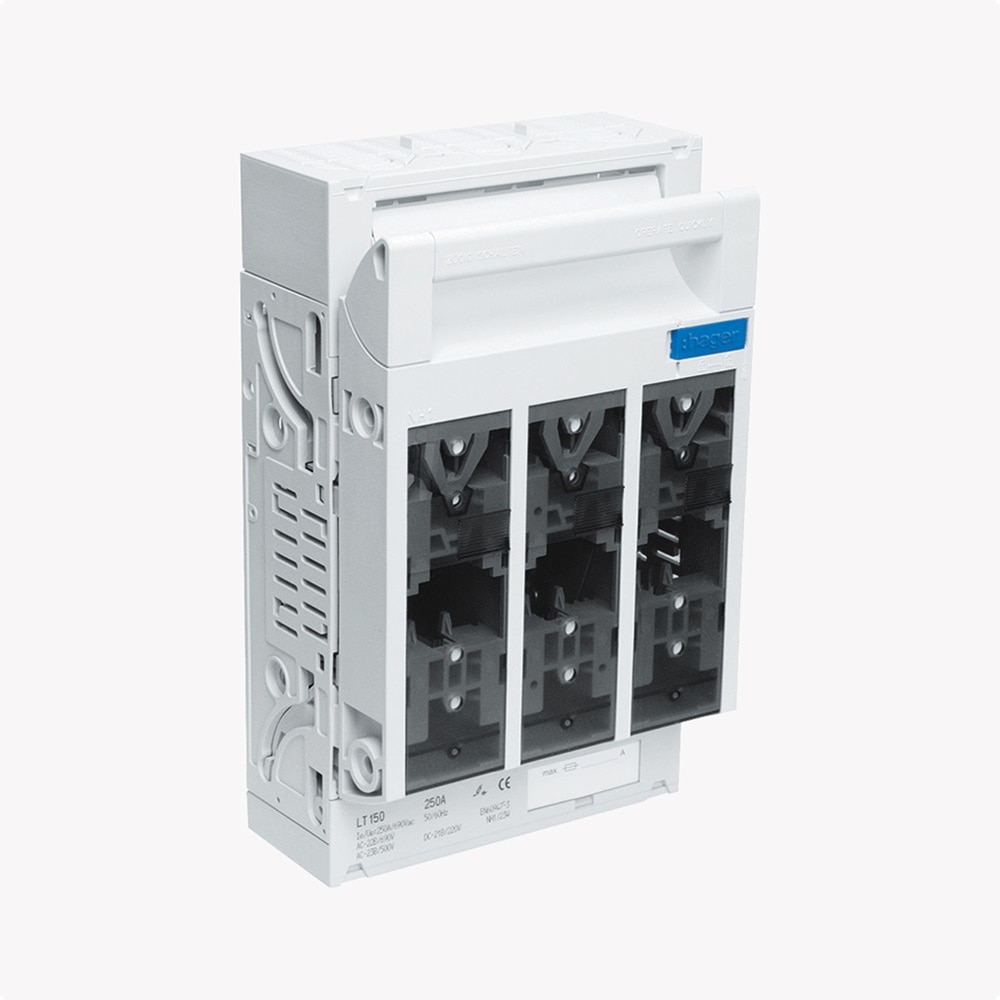

Siche­rungs­last­trenn­schalter und Siche­rungs­last­schalt­leisten von Hager

Sowohl für NH Siche­rungen wie für NEOZED Siche­rungen führt Hager neben den herkömm­li­chen Unter­teilen soge­nannte Siche­rungs­last­renn­schalter. Sie bieten auch in Systemen mit Schmelz­si­che­rungen eine ähnliche Aus- und Einschalt­mög­lich­keit unter Last, wie man sie etwa von Leitungs­schutz­schal­tern kennt. Mithilfe dieser Bauteile ist es möglich, den betref­fenden Strom­kreis auch von Laien stromlos schalten zu lassen.

Die Nieder­span­nungs­schalt- und Schutz­ge­räte fügen sich nahtlos in die Hager Siche­rungs­sys­tem­technik ein. Die Last­trenn­schalter vereinen dabei die Eigen­schaften eines Last­schal­ters als auch die eines Trenn­schal­ters. Sie sind an den Schalt­kon­takten mit Licht­bogen-Lösch­ein­rich­tungen ausge­stattet. Unser Hager LT0050 ist beson­ders kompakt und zählt zu den schmalsten NH-Siche­rungs-Last­trenn­schal­tern auf dem Markt.

In Leis­ten­bau­form bietet Hager Siche­rungs­last­schalt­leisten zum Direk­t­an­schluss, mit Klemmen oder zur Kopp­lung innen. Die Sammel­schie­nen­ab­stände richten sich nach der Größe und reichen von 60mm und 100mm bis 185mm.

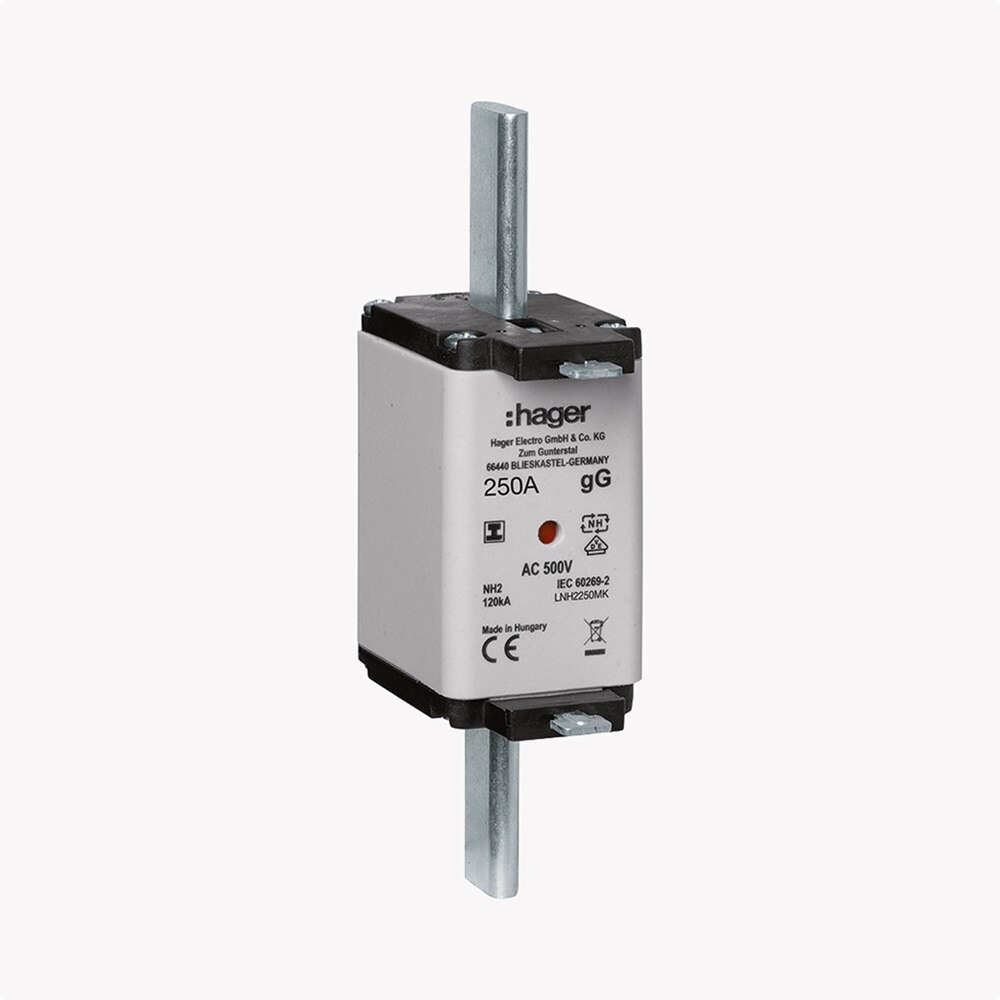

NH Siche­rungen im Über­blick

Das Kürzel NH Siche­rungen steht für Nieder­span­nungs-Hoch­leis­tungs­si­che­rungen. Die für Wech­sel­strom­netze bis 1000 V (ferner Gleich­span­nungs­netze bis 1500 V) gedacht. Diese Span­nungen gelten heute als Nieder­span­nungen. NH Siche­rungen werden für eine Reihe von Anwen­dungen heran­ge­zogen: Im Bereich der Gebäu­de­elek­trik finden sie sich häufig in Haus­an­schluss­kästen oder -säulen. Ferner werden sie zudem in vielen indus­tri­ellen Anlagen oder in Trans­for­ma­toren genutzt.

Zum Produktkatalog

Nieder­span­nungs-Hoch­leis­tungs-Siche­rungen
im Einsatz

Bei allen NH Siche­rungen handelt es sich um Schmelz­si­che­rungen. Bei einem Strom­durch­fluss, der ober­halb ihres Bemes­sungs­stroms liegt, schmilzt durch die auftre­tende Hitze im Inneren ein Schmelz­leiter, der im Normal­be­trieb die elek­tri­sche Leit­fä­hig­keit aufrecht­er­hält. Dabei entsteht zwischen den beiden Enden des Leiters ein Licht­bogen, der so lange besteht, bis die Distanz zwischen beiden Enden durch das wegschmel­zende Mate­rial zu groß geworden ist.



Dieser Vorgang geschieht in Sekun­den­bruch­teilen, so erfolgt eine „sofor­tige“ Strom­los­schal­tung aller nach­ge­schal­teten Leitungs­netze. Damit der Licht­bogen keine weiteren Beschä­di­gungen hervor­ruft, ist das Gehäu­s­ein­nere der NH Siche­rungen (und prak­tisch allen anderen Nieder­span­nungs­schmelz­si­che­rungen) entweder mit Luft oder spezi­ellem Sand gefüllt. Dies verhin­dert eine zu große Wärme­über­tra­gung in die Umge­bung der Siche­rung.



Wie alle anderen Schmelz­si­che­rungen ist auch die NH Siche­rung für den Einmal­ge­brauch konzi­piert. Hat sie einmal ausge­löst, muss sie ersetzt werden. Alle NH-Siche­rungs­un­ter­teile und NH-Siche­rungs­last­trenn­schalter von Hager lassen sich beson­ders leicht und schnell montieren und sind perfekt auf das Verteiler-Innen­aus­bau­system univers N abge­stimmt.

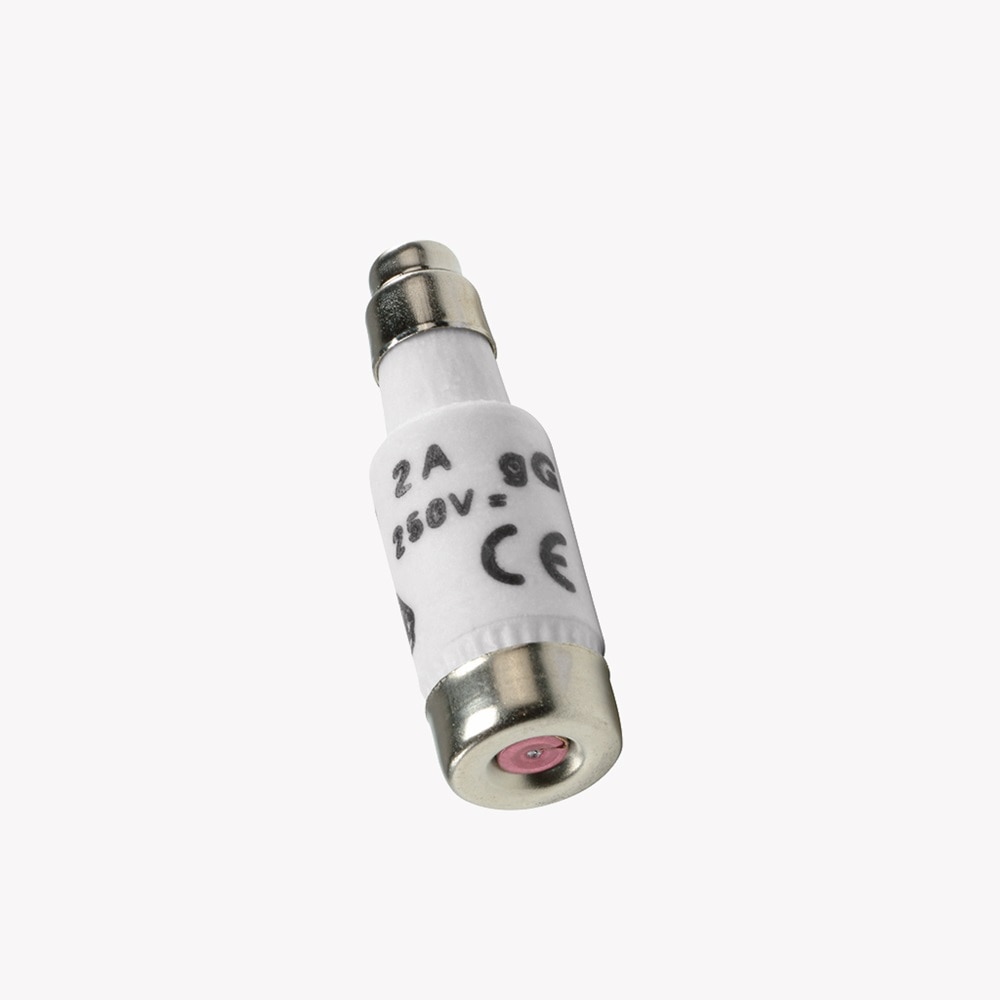

D und D0 Siche­rungen
im Über­blick

Bei D und D0 Siche­rungen handelt es sich eben­falls um Schmelz­si­che­rungen. Alle Angaben zur Funk­ti­ons­weise von NH Siche­rungen gelten demnach auch bei diesen elek­tri­schen Siche­rungen. Während NH Siche­rungen in Klemm­hal­te­rungen gesteckt und dort ohne weitere Maßnahmen halten, werden die auch DIAZED (D) und NEOZED (D0) genannten Siche­rungen anders befes­tigt.



In den entspre­chenden Siche­rungs­un­ter­teilen werden die D/D0 Siche­rungen einge­führt und werden mit einem Schrau­b­ein­satz oder einer spezi­ellen Hülse fixiert. Erst dadurch wird der Strom­kreis geschlossen. Dies sorgt für eine größere Benut­zer­si­cher­heit, weil ein Wechsel span­nungs- und last­frei erfolgt und die Siche­rung im Betrieb auto­ma­tisch berüh­rungs­ge­schützt verdeckt ist.

Zum Produktkatalog

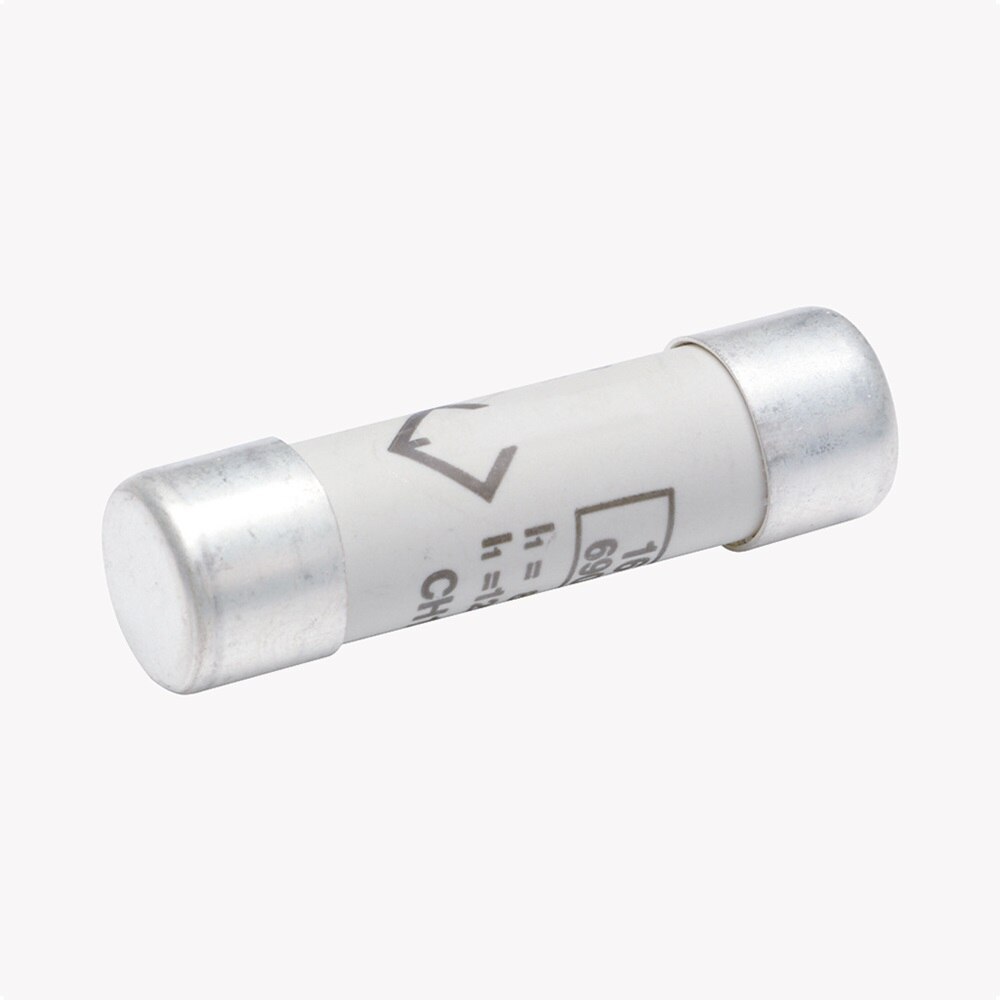

Zylin­der­si­che­rungen
im Über­blick

Zylin­der­si­che­rungen ähneln in Aufbau und Befes­ti­gung den NH Siche­rungen, sind aller­dings als zylin­der­för­miges Bauteil ausge­führt.



Sie sind mit unter­schied­li­chen Auslö­se­kenn­li­nien erhält­lich. Die passenden Siche­rungs­un­ter­teile sind eben­falls für den Einsatz im Verteiler-Innen­aus­bau­system von Hager geeignet.

Zum Produktkatalog
