Installatie- en aardlekautomaten met vlamboogbeveiliging (AFDD)
Verminder brandgevaar met vlamboogbeveiliging
Een AFDD (Arc Fault Detection Device) is een modulair component in de verdeler dat vlambogen kan detecteren in een elektrotechnische installatie. Vlambogen worden veroorzaakt door ongewenste spanningsbogen, bijvoorbeeld door beschadigde bekabeling. Door vonkvorming kan vervolgens brand ontstaan. De AFDD schakelt direct het circuit uit, zodra een vlamboog wordt gedetecteerd en voorkomt daarmee brand.
Hoe ontstaan vlambogen?

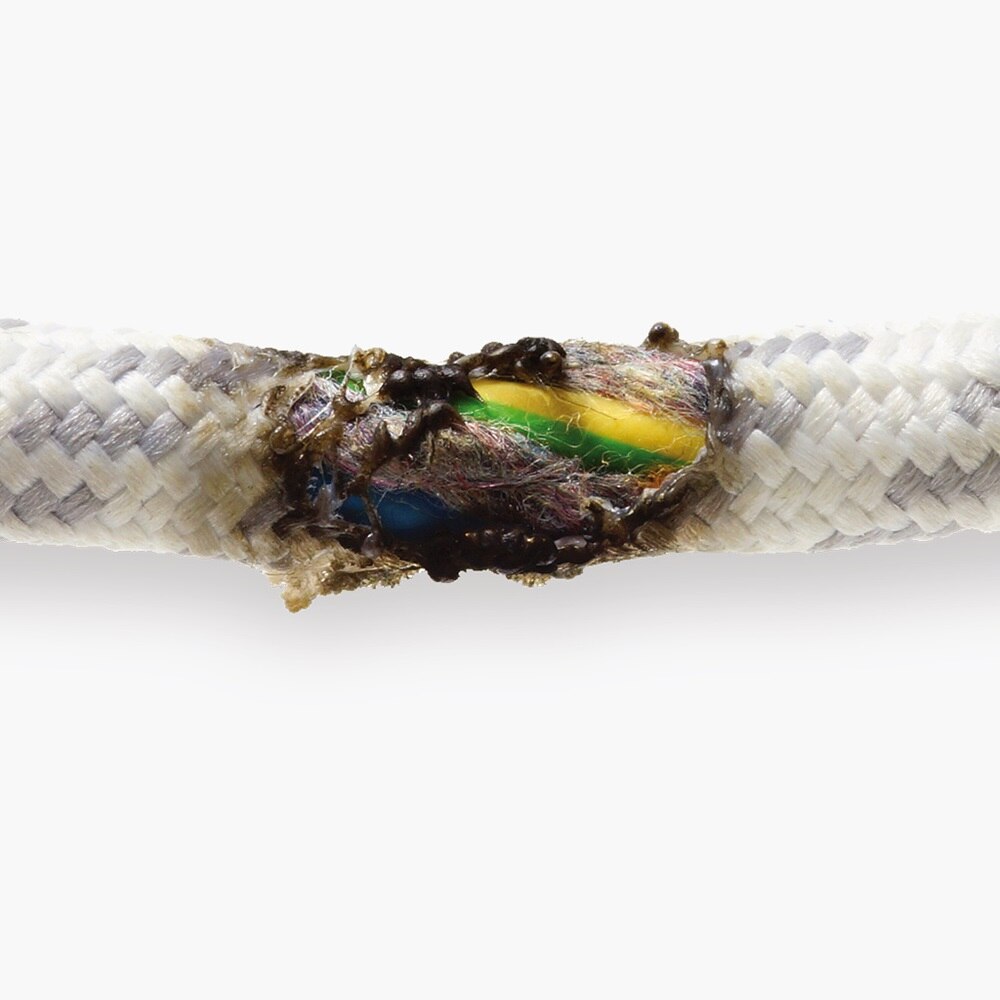

Het gevaar van kabelschade
Vlambogen kunnen ontstaan door verschillende oorzaken en vormen een groot risico op brand. Beschadigde kabels leveren altijd een gevaar op voor vlambogen! Soms treedt kabelschade direct op als gevolg van menselijk handelen. In die gevallen is het meestal makkelijk op te sporen en te corrigeren. Denk bijvoorbeeld aan het doorboren van een kabel in de muur.
Andere kabelschades ontwikkelen zich in de loop van de tijd door veelvuldig gebruik en deze zijn meestal niet direct waarneembaar. Daarnaast wordt kabelschade door intensief gebruik soms niet gezien als gevaarlijk en blijven mensen deze kabels gebruiken door onwetendheid of onzorgvuldigheid.
Waarom een AFDD?
90% van de branden in Europa vindt plaats in gebouwen en heeft een elektrische oorzaak. Onze jarenlange ervaring leert dat een AFDD de elektrische veiligheid van je gebouw aanzienlijk verbetert.
00:43
Hoe werkt een AFDD?

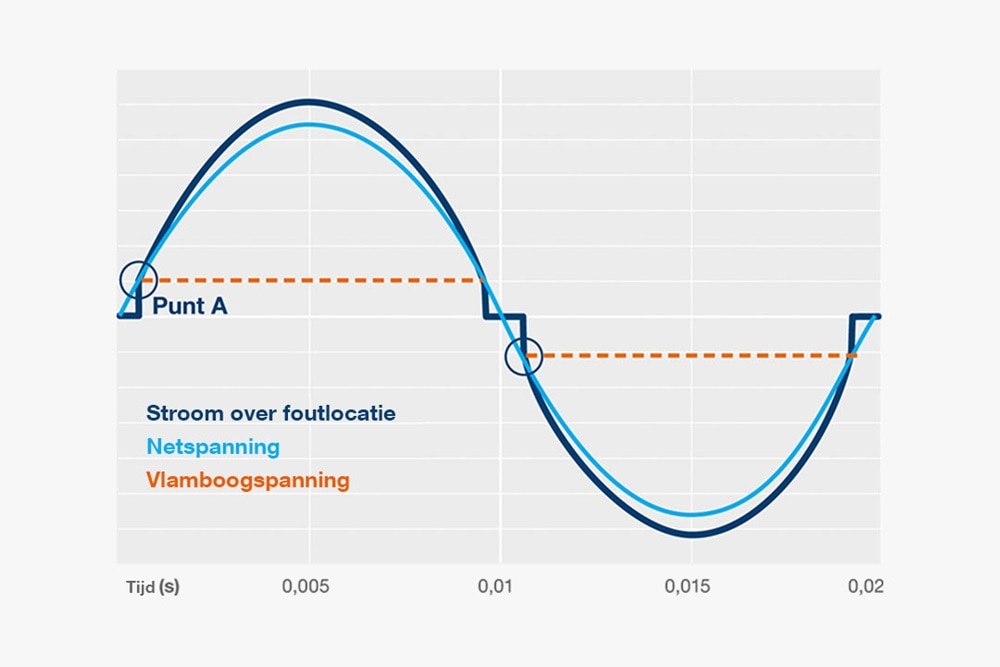

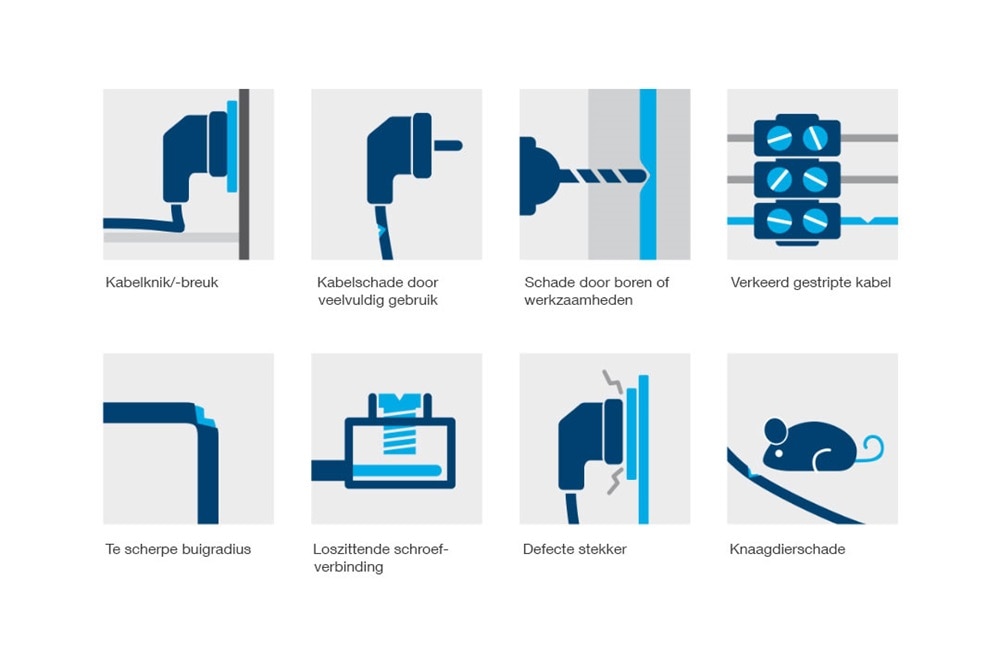

Het vlamboogdetectie-component biedt betrouwbare bescherming tegen seriële en parallelle vlambogen. Dat zijn vlambogen die kunnen ontstaan door bijvoorbeeld een kabelbreuk, slechte verbindingen, defecte stopcontacten of bekabeling die door knaagdieren beschadigd is. De microprocessor in de AFDD bewaakt continu de sinusgolf op verstoringen. Zodra er een karakteristieke stroom- en spanningscurve van 2,5 A wordt gedetecteerd, schakelt de AFDD het betreffende circuit uit.
De sleutel ligt in het monitoren van de sinusgolven van stroom, spanning en 120 andere parameters. Vlamboogdetectie (AFDD) bewaakt deze in jouw elektrotechnische installatie en schakelt automatisch het betreffende circuit uit bij identificatie van brandgevaar als gevolg van defecte geleiders en verbindingen. De AFDD van Hager is in staat om onderscheid te maken tussen normale bedieningsbogen en foutbogen en schakelt alleen uit in geval van een storing of onregelmatigheid.
Snel overzicht

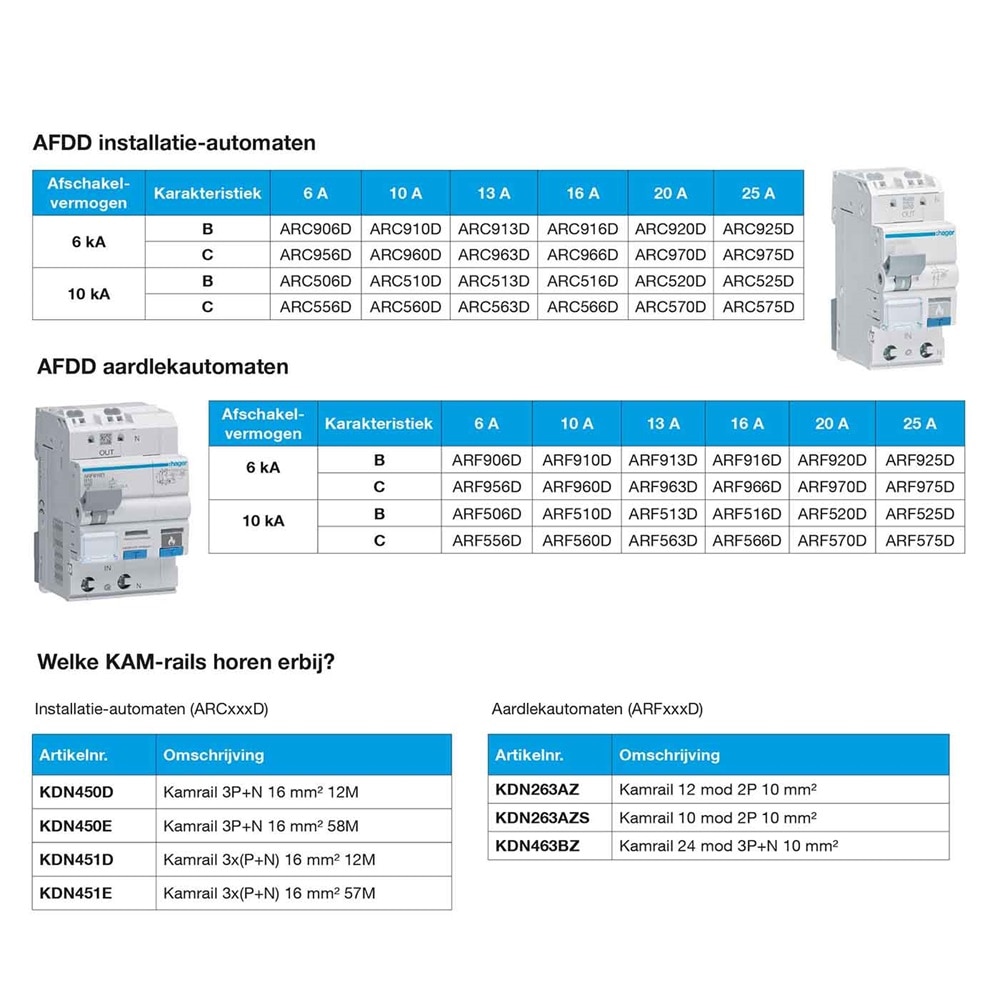

Types en bijbehorende kamrails

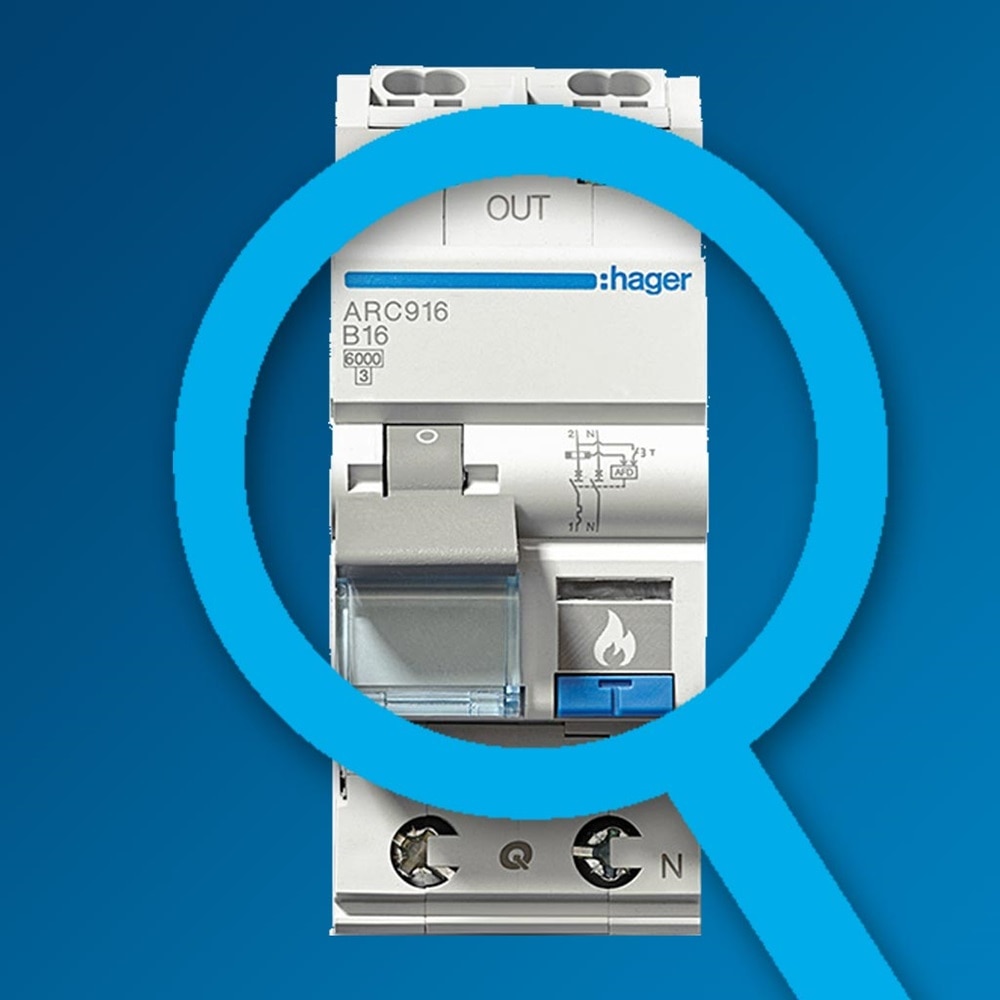

Dit zijn de installatie-automaten en aardlekautomaten die beschikbaar zijn met vlamboogbeveiliging. Kijk in de e-catalogus voor de complete specificaties.
Breed assortiment
B- of C-karakteristiek?
De modulaire componenten met C-karakteristiek reageren "langzamer" dan die met B-karakteristiek en zijn daarmee meer geschikt voor circuits met grotere lampgroepen en voor kleine commerciële ondernemingen, waarin apparaten met hogere inschakelstromen worden gebruikt. De componenten met C-karakteristiek tolereren deze inschakelstromen en zorgen ervoor dat deze circuits niet worden uitgeschakeld bij normaal gebruik.
