Quicklink: draadloos schakelen en besturen

Slim uitbreiden of aanpassen

Een elektrische installatie slimmer maken of uitbreiden zonder draden leggen, hakken of breken? Het kan eenvoudig met de Quic­k­link-druk­knop­pro­gram­mering die in draadloze KNX-producten is inge­bouwd. Scha­ke­laars kun je eenvoudig vervangen door slimme 2-draads KNX-typen. Je koppelt daarna razend­snel tot wel 20 producten met elkaar. Zo creëer je laag­drem­pelig een smart home met scènes en slimme func­ties znder program­meer­ap­pa­raat.

hager-producten knx-rf quicklink

Quic­k­link staat voor be­knop­te een­voud
zonder programmeerapparaat

Druk­knop­pro­gram­me­ring voor draadloos gemak

Een pro­gram­me­ring ma­ken met een paar druk­ken op de knop. Het prin­ci­pe is even een­vou­dig als ge­mak­ke­lijk. Je maakt een draad­lo­ze Quic­k­link-ver­bin­ding via de con­fi­gu­ra­tie­knop op de zen­der (bij­voor­beeld een druk­knop, af­stands­be­die­ning of be­we­gings­mel­der). Op de ont­van­ger (bij­voor­beeld een scha­kel- of di­m­ac­tor) kun je de ge­wens­te ac­tie in­stel­len via de func­tie­knop.
icoon verdeler

Mogelijkheden

Alle Quicklink-producten zijn eenvoudig met één druk op de knop te programmeren. Je kunt tot twintig producten in de installatie kwijt waardoor je overzichtelijk kunt automatiseren op een laagdrempelige manier. Is je klant enthousiast geworden en wil hij uitbreiden, dan kun je altijd upgraden met de mogelijkheden van KNX Easy of ETS.

Betrouwbaar

De communicatie tussen Quicklink-producten is gebaseerd op het KNX-protocol. Een wereldwijde en open standaard voor automatisering. Daardoor kan een installatie altijd uitgebreid of opgenomen worden in een KNX Easy- of ETS-installatie.

Hulp

Het programmeren gaat via drukknoppen, zonder programmeerapparaat en met duidelijke terugkoppeling via gekleurde ledsignalen. Daarnaast hebben onze experts how-to video’s gemaakt, waarin het programmeren stap voor stap wordt uitgelegd.

Basisconfiguratie in
5 stappen

Een smart home in een handomdraai

Zo mak­ke­lijk is het: ont­dek hoe je met Quic­k­link snel en een­vou­dig elk huis slim­me func­ties kunt mee­ge­ven.


Alle configuratiestappen
op een rij

Maak een gebouw of woning slim met drukknopprogrammering

Quic­k­link werkt met een en­ke­le druk op de knop. In de Quic­k­link-mo­dus kun je veel func­ties con­fi­gu­re­ren door mid­del van druk­knop­be­die­ning op de mo­du­les zelf. Een­vou­dig en zon­der ge­reed­schap of trai­ning. Om het je mak­ke­lijk te ma­ken, zie je hier­on­der stap voor stap uit­ge­legd hoe je zelf pro­gram­meert.

hager product: quicklink stap1

Stap 1: activeren

Druk de config-knop van de zender kort in. De led van de zender gaat aan en de leds van alle ontvangers binnen bereik lichten op en zijn nu in configuratiemodus.

hager product: quicklink stap2

Stap 2: ingang kiezen

Druk op de zender kort de knop (de ingang) in die een bepaalde functie moet krijgen. De config-led van de zender knippert 1 seconde ter bevestiging.


hager product: quicklink stap3

Stap 3: functie kiezen

Druk de functieknop van de geselecteerde ontvanger herhaaldelijk kort in. Beschikbare functies worden met kleur en knipperpatroon weergegeven.



hager product: quicklink stap4

Stap 4: functie bevestigen

Houd de functieknop van de ontvanger minimaal 2 seconden ingedrukt om de functie op te slaan.

hager product: quicklink stap5

Stap 5: configuratie afsluiten

Druk de config-knop op de zender kort in. De led gaat uit. Ook de led's van alle ontvangers binnen bereik gaan uit. De configuratie is nu opgeslagen.

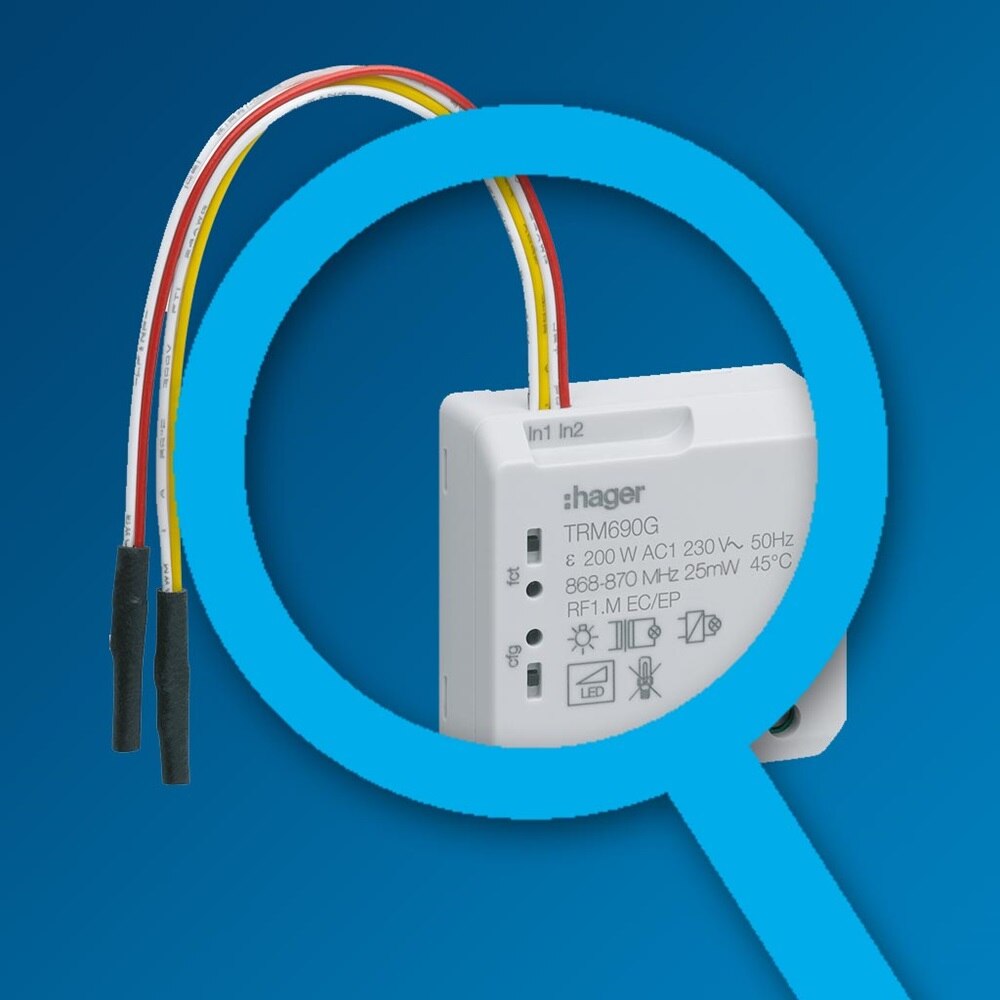

Bekijk deze producten in de e-catalogus

Laagdrempelig smart met onze Quicklink-serie

Al onze Quic­k­link-pro­duc­ten vind je te­rug in onze on­li­ne ca­ta­lo­gus. Daar zie je de ver­schil­len­de mo­del­len en va­ri­a­ties, de pre­cie­ze ei­gen­schap­pen en hun spe­ci­fi­ca­ties.

Quicklink-producten in de e-catalogus
hager product: quicklink

Ontdek de
Hager Ready app

Eén app die je onder­steunt in elke fase

Bespaar tijd met één app, waarin je onze complete e-catalogus vindt. Daar­naast kun je verdelers confi­gu­reren, normen checken, je projecten beheren én je hebt toegang tot directe support. Hier kun je Hager Ready downloaden:



google play badge  app store badge



Lees eerst meer over Hager Ready
e-catalogus-app

Meer tools
en support

Leren & programmeren

Meer weten of hulp nodig? Hieronder vind je alle informatie die je nodig hebt. Je kunt ons uiteraard ook even bellen of mailen. We beantwoorden je vragen graag!

howto quickconnectlayknop

How-to-video's

Onze experts laten in korte video's zien hoe je Quicklink programmeert.
Naar de Quicklink how-to-video's

vision bestelhulp app

FAQ

Vragen die we regelmatig krijgen, hebben we voor je verzameld.
Naar de veelgestelde vragen

documentatie hager

Documentatie

Download hieronder handige documenten over Quicklink.


Docu­men­tatie

Alles wat je nog meer moet weten over onze Quicklink-serie

  • Functieoverzicht quicklink

    Overzichten en uitleg quicklink
    pdf1,39 MB
  • Uitleg programmering quicklink

    Overzichten en uitleg quicklink
    pdf1,39 MB
  • Combinatieoverzicht inbouwmodules - opbouwmodules

    Overzichten en uitleg quicklink
    pdf176,66 KB
  • Uitbreiden van bestaande installaties met draadloze KNX-componenten en quicklink

    Informatieve documenten over uitbreiden met KNX via quicklink
    pdf642,99 KB
  • Toepassingsvoorbeelden met draadloze KNX-componenten en quicklink

    Informatieve documenten over uitbreiden met KNX via quicklink
    pdf397,16 KB
  • Uitleg aanpassing conventionele wissel- / kruisschakeling naar wissel- / kruisschakeling met draadloze inbouwmodules

    Overzichten en uitleg inbouwmodules
    pdf1,01 MB
