Hager

10526099

Rahmen 2fach mit Beschriftungsfeld senkrecht Q.3 polarweiß, samt
Best-Nr.
10526099
EAN-Nr.
4011334357957
VPE
10 Stück
Preisgruppe
B010
Preis
13,30 € / Stück *

Technische Merkmale

  • Technische Ausführung
    • 2fach senkrecht
  • Haupt-Designlinie
    • Berker Q.3
  • Farbe
    • polarweiß
  • Breite
    • 80.75 mm
  • Höhe
    • 151.5 mm
  • Schutzart
    • IP20
  • Farbe
    • polarweiß samt
  • Werkstoff
    • Duroplast
  • Differenzierungsmerkmal 1 - Vertrieb
    • mit Beschriftungsfeld
    • Klemmbefestigung
    • für senkrechte Montage
    • Nach Demontage des Rahmens verbleibt das Beschriftungsfeld am Einsatz.
    • Beschriftungsfeldhöhe für P-touch Band 6 mm ausgelegt.
    • auch geeignet für Kabelkanäle
    • Bei den Einsätzen mit Best.-Nr. 4522, 4523, 4593, 4594 ist die Montage des Beschriftungsfeldes auf dem Tragring nicht möglich.
      Hierfür kann das Beschriftungsfeld in der Aussparung des Rahmens arretiert werden.

Downloads

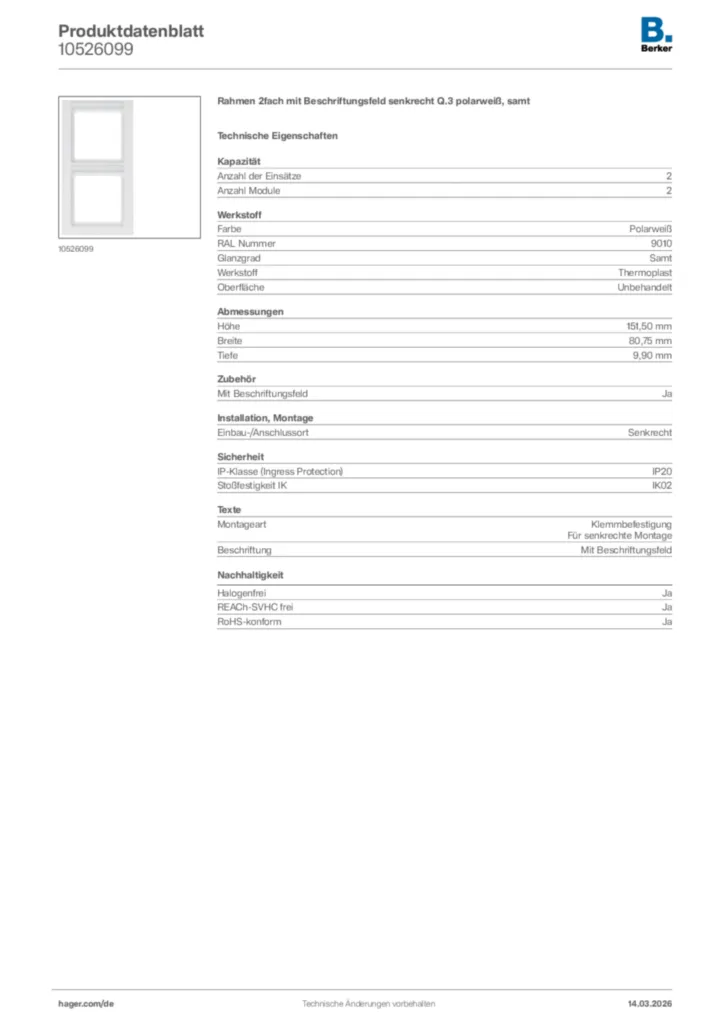

  • Produktbild für 10526099

  • Produktbeilagen

  • Berker Reinigungs- und Pflegehinweise

    PDF
    91 KB
  • Kataloge

  • Schalterprogramme Designübersicht

    März 2021 (20DE0251)

    PDF
    1020 KB
  • Technischer Anhang

  • Technischer Anhang - Schalterprogramme und Gebäudesteuerung Allgemein

    Stand: 01.11.2020

    PDF
    8 MB
Weitere Downloads

Systemtext

Q.3 Programmbeschreibung (Langtext)

Schalterprogramm aus Duroplast, kratzunempfindlich, in Farbe polarweiß (ähnlich RAL 9010) oder lackiert in Farbe anthrazit (ähnlich RAL 7021). Rahmen 1-fach bis 5-fach aus Thermoplast, senkrecht wie waagerecht einsetzbar.

Quadratische Grundform mit planer Geometrie und samtartiger Oberfläche. Wippen/Abdeckungen mit einer Kantenlänge von 58 mm x 58 mm und abgerundeten Ecken mit 2 mm Rundungsradius. Die Steckdosen-Zentralstücke und viele weitere Zentralstücke bilden mit dem Rahmen eine kantenlose Oberfläche.

Installationsgeräte sind teilweise mittels eines separaten Dichtungssets wassergeschützt UP IP 44 einsetzbar.

Möglichkeit der Beschriftung durch beschriftbare Rahmen, senkrecht wie auch quer, 1-fach bis 5-fach. Abriebfeste Kennzeichnung der Produkte durch Lasertechnologie.

Beleuchtbar nach Arbeitsstättenverordnung.

Das eingesetzte Material ist halogenfrei und UV-stabil, die Oberflächen sind leicht zu reinigen und sind desinfektionsmittelbeständig.

Über 270 Anwendungen.
Q.3 Programmbeschreibung (Kurztext)

Schalterprogramm aus Duroplast mit quadratischer Grundform. Mit planer Geometrie und samtartiger, glatter Oberfläche. Die Steckdosen-Zentralstücke und viele weitere Zentralstücke bilden mit dem Rahmen eine bündige Oberfläche.

Wippen/Abdeckungen mit einer Kantenlänge von 58 mm und abgerundeten Ecken mit 2 mm Rundungsradius.
Q.3 Steckdosen (Vortext )

Steckdosen mit kompakter Bauform, verwindungsfester Tragring mit Ausricht-Markierungen und Aussparungen für zusätzliche Schraubbefestigung. Mit seitlicher Leitungseinführung zur Sichtkontrolle im eingebauten Zustand, leicht zugängliche Krallenschrauben.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Ausschreibungstext

Rahmen 2fach mit Beschriftungsfeld senkrecht Q.3 polarweiß, samt
Rahmen mit Beschriftungsfeld zur Verwendung von Abdeckungen und Unterputz Einsätze, auch geeignet für Kabelkanäle, Befestigung des Beschriftungsfeld am Einsatz oder Arretierung in der Aussparung des Rahmens.
  • Haupt-Designlinie :Berker Q.3
  • Farbe :polarweiß
  • Breite :80.75 mm
  • Höhe :151.5 mm
  • Schutzart :IP20
  • Farbe :polarweiß samt
  • Werkstoff :Duroplast

Fabrikat : Berker oder gleichwertig
Artikel : 10526099
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich bei dem Thema Schalterprogramme & Gebäudesteuerung weiter.

06842 945-9705
*Irrtümer und technische Änderungen vorbehalten | Unverbindliche Preisempfehlung zzgl. MwSt.
