KNX-Funk Bewegungsmelder Komfort 1,1 m quicklink Q.x alu samt, lackiert 85345124
EAN
4011334443636
Marke
Berker
VPE
1 Stück
Preisgruppe
B040
Passende Tools
Preis
206,50 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
Vervollständigen Sie Ihr System
Technische Merkmale
Abmessungen
-
Empfohlene Montagehöhe1,10 - 1,10 m
Einstellungen
-
Unterstützten Einstellmodusquicklink
-
Minimale Einschaltdauer1 s
Konnektivität
-
Mit Bussystem KNX-FunkJa
Lieferumfang
-
Busankopplung inklusiveJa
Beleuchtung
-
Ansprechhelligkeit einstellbar5 - 1000 lx
Erfassung
-
Erfassungswinkel einstellbar45 - 90 °
Einsatzbedingungen
-
Betriebstemperatur-5 - 45 °C
Werkstoff
-
WerkstoffThermoplast
Texte
-
FunktionAusschaltvorwarnung Auf Dimmeinsätzen, Mit Memory-Funktion zur Anwesenheitssimulation, Teach-Funktion für die Ansprechhelligkeit über Taste, Mit Tastensperre, Party-Funktion zum Einschalten für 2 Stunden, Resetfunktion (Auf Werkseinstellung)
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

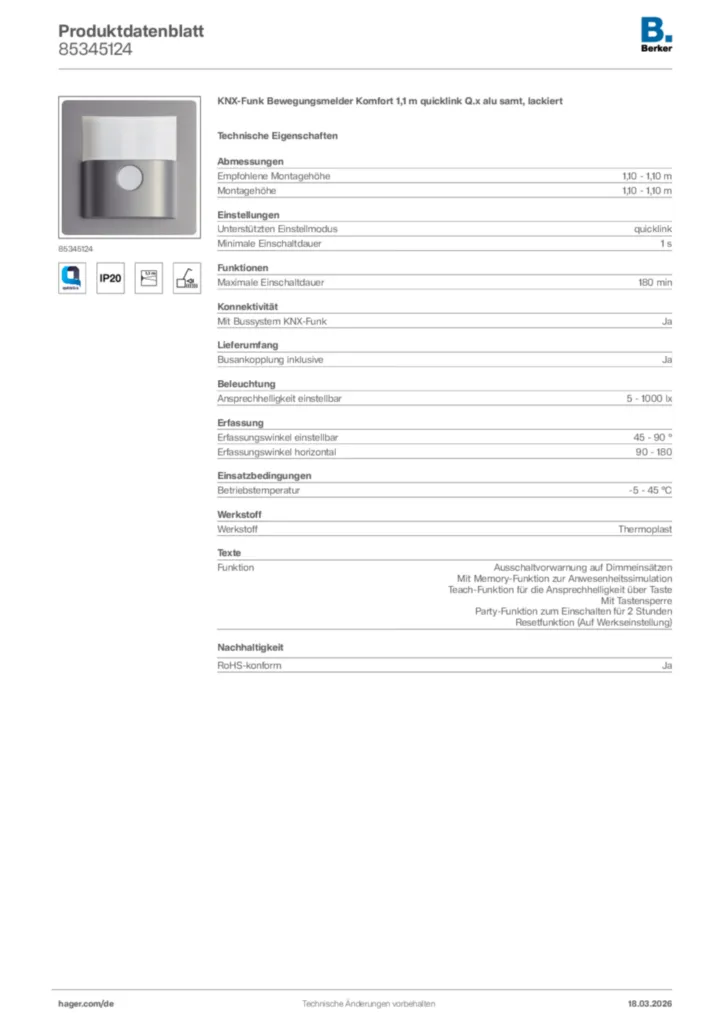

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild 85345124
-
Montageanleitung
Bedienungs- und Montageanleitung für 8534xx - KNX-Funk Bewegungsmelder (DE, 2022-04)
Montageanleitung de-DE 2022-04-28
PDF805,76 kB
Bedienungs- und Montageanleitung für 8534xx - KNX-Funk Bewegungsmelder (EN, 2022-04)
Montageanleitung en-GB 2022-04-28
PDF805,68 kB
Konfigurationsanleitung für 8534xx - KNX-Funk Bewegungsmelder (DE, 2022-04)
Montageanleitung de-DE 2022-04-27
PDF1,50 MB
Konfigurationsanleitung für 8534xx - KNX-Funk Bewegungsmelder (EN, 2022-04)
Montageanleitung en-GB 2022-04-27
PDF1,50 MB -
Technische Broschüre
Wir rocken easy
Die intelligente Haussteuerung für Neubau und Modernisierung (24DE0020-02)
PDF236,74 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Bestellhilfe
KNX easy
Bestellübersicht Mai 2024 (24DE0020-06)
PDF11,38 MB -
Technische Beilage (single-product)
Technischer Anhang - Schalterprogramme und Gebäudesteuerung Allgemein
Stand: 01.04.2022
PDF40,42 MB -
KNX Produktdatenbank
KNX Produktdatenbank (ab ETS3) für 853451xx-853461xx - KNX-Funk Bewegungsmelder Komfort quicklink (V101)
KNX Produktdatenbank International 2020-01-01
VD517,36 MB
KNX Produktdatenbank (ab ETS4) für 853451xx-853461xx - KNX-Funk Bewegungsmelder Komfort quicklink (V101)
KNX Produktdatenbank International 2020-01-01
KNXPROD14,53 MB -
Applikationshandbuch
Applikationsbeschreibung ETS für 853451xx-853461xx - KNX-Funk Bewegungsmelder Komfort quicklink (DE, Vers. 6T8015-51A)
Applikationshandbuch de-DE 2012-10-23
PDF1,81 MB
Applikationsbeschreibung ETS für 853451xx-853461xx - KNX-Funk Bewegungsmelder Komfort quicklink (DE, Vers. 6T8015-51b)
Applikationshandbuch de-DE 2012-09-13
PDF3,10 MB
Applikationsbeschreibung ETS für 853451xx-853461xx - KNX-Funk Bewegungsmelder Komfort quicklink (EN, Vers. 6T8015-51b)
Applikationshandbuch en-GB, pl-PL 2013-09-09
PDF3,07 MB
Applikationsbeschreibung ETS für 853451xx-853461xx - KNX-Funk Bewegungsmelder Komfort quicklink (EN, Vers. 6T8015-52b)
Applikationshandbuch en-GB, pl-PL 2012-09-13
PDF3,03 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Konformitätserklärung
Konformitätserklärung International 2021-05-04
PDF327,96 kB
Konformitätserklärung
Konformitätserklärung International 2021-05-04
PDF317,13 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
85422101Universal Tastdimmer 2fach 2-Draht, Tragring rundPreis181,30 €/ Stück * -
2
85020100Netz-Einsatz für KNX-Funk AufsatzPreis37,70 €/ Stück * -
3
85020101Netz-Einsatz für KNX-Funk Aufsatz, Tragring rundPreis38,40 €/ Stück * -
4
85121100Universal Schalteinsatz 1fach (R, L, C, LED)Preis73,00 €/ Stück * -
5
85121101Universal Schalteinsatz 1fach (R, L, C, LED), Tragring rundPreis75,10 €/ Stück *
Ausschreibungstext
KNX-Funk Bewegungsmelder Komfort 1,1 m quicklink Q.x alu samt, lackiert
KNX-Funk Bewegungsmelder Komfort 1,1 m quicklink zum Aufstecken auf passende Einsätze. Zum automatischen Schalten von Beleuchtung, abhängig von Wärmebewegung und Umgebungshelligkeit. Integration via KNX-Funk Medienkoppler AP ins KNX-TP-System. Nebenstellenbedienung optional über Installations-Taster. Funktionen: Resetfunktion (auf Werkseinstellung), Party-Funktion zum Einschalten für 2 Stunden, mit Memory-Funktion zur Anwesenheitssimulation, mit Tastensperre, Ausschaltvorwarnung auf Dimmeinsätzen, Teach-Funktion für die Ansprechhelligkeit über Taste, Konfigurations- und Funktions-Taste, Taste für Ein/Aus/Automatik/Memory/Partyfunktion. LED-Aufsatz-/Einsatz-Kompatiblitäts-Anzeige, mit Konfigurations- und Funktions-LED, mit Betriebs- und Status-LED rot/grün/orange. Aufrufen der Szenen über KNX-Funk Geräte, Speicherung von Szenen sperrbar.
quicklink Funktionen: Schalten, Dimmen, 2 Szenen, Zeitschaltung, Taster Schließer, Memory, Zwangssteuerung, Master-Slave, fernbedienbar über quicklink-Sender.
ETS Zusatz-Funktionen: +6 Szenen, Betriebsart Ein/Aus, Taster, Zustandsanzeige, Dimmwert, Helligkeitsanzeige, Szenenaufruf bei Bewegung/keiner Bewegung.
Hinweis: Permanente direkte Sonneneinstrahlung in die nach oben ausgerichtete Erfassungsebene kann zum Ausfall des Bewegungsmelders führen. Nur für den Innenbereich geeignet!
Empfohlene Montagehöhe: 1,10 - 1,10 m
Minimale Einschaltdauer: 1 s
Busankopplung inklusive: Ja
Ansprechhelligkeit einstellbar: 5 - 1000 lx
Erfassungswinkel einstellbar: 45 - 90 °
Betriebstemperatur: -5 - 45 °C
Werkstoff: Thermoplast
Fabrikat : Berker oder gleichwertig
Artikel : 85345124
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
KNX-Funk Bewegungsmelder Komfort 1,1 m quicklink zum Aufstecken auf passende Einsätze. Zum automatischen Schalten von Beleuchtung, abhängig von Wärmebewegung und Umgebungshelligkeit. Integration via KNX-Funk Medienkoppler AP ins KNX-TP-System. Nebenstellenbedienung optional über Installations-Taster. Funktionen: Resetfunktion (auf Werkseinstellung), Party-Funktion zum Einschalten für 2 Stunden, mit Memory-Funktion zur Anwesenheitssimulation, mit Tastensperre, Ausschaltvorwarnung auf Dimmeinsätzen, Teach-Funktion für die Ansprechhelligkeit über Taste, Konfigurations- und Funktions-Taste, Taste für Ein/Aus/Automatik/Memory/Partyfunktion. LED-Aufsatz-/Einsatz-Kompatiblitäts-Anzeige, mit Konfigurations- und Funktions-LED, mit Betriebs- und Status-LED rot/grün/orange. Aufrufen der Szenen über KNX-Funk Geräte, Speicherung von Szenen sperrbar.
quicklink Funktionen: Schalten, Dimmen, 2 Szenen, Zeitschaltung, Taster Schließer, Memory, Zwangssteuerung, Master-Slave, fernbedienbar über quicklink-Sender.
ETS Zusatz-Funktionen: +6 Szenen, Betriebsart Ein/Aus, Taster, Zustandsanzeige, Dimmwert, Helligkeitsanzeige, Szenenaufruf bei Bewegung/keiner Bewegung.
Hinweis: Permanente direkte Sonneneinstrahlung in die nach oben ausgerichtete Erfassungsebene kann zum Ausfall des Bewegungsmelders führen. Nur für den Innenbereich geeignet!
Empfohlene Montagehöhe: 1,10 - 1,10 m
Minimale Einschaltdauer: 1 s
Busankopplung inklusive: Ja
Ansprechhelligkeit einstellbar: 5 - 1000 lx
Erfassungswinkel einstellbar: 45 - 90 °
Betriebstemperatur: -5 - 45 °C
Werkstoff: Thermoplast
Fabrikat : Berker oder gleichwertig
Artikel : 85345124
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
