KNX Busankoppler Unterputz mit rundem Tragring, für 58 mm Schalterdosen 80040002
Der Busankoppler mit rundem Tragring für Unterputz KNX dient als Schnittstelle zwischen Anwendermodul und Busleitung. Er ist für die Installation in 60 mm Schalterdosen ausgelegt. Der Anschluss erfolgt über eine Anschlussklemme. Er bietet Befestigungsoptionen mittels Schrauben auf Tragplatten oder durch integrierte Befestigungskrallen. Zudem verfügt er über Anschlussklemmen für einen externen Temperaturfühler. Kompatibel mit ETS 4 oder 5 und System easy zur Inbetriebnahme.
EAN
4011334449829
Marke
Berker
VPE
1 Stück
Preisgruppe
B082
Preis
79,00 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
Optionales Zubehör
-
Zubehör 1 Produkte verfügbar -
Temperaturfühler 2 Produkte verfügbar
Vervollständigen Sie Ihr System
-
75000007
Schutzhaube KNX schwarz
0,56 € / Stück*
-
EK088
Temperaturfühler AP IP55 für TE3xx und Berker Sensorik
59,40 € / Stück* -
EK090Fußbodentemperaturfühler für TE3xx und Berker Sensorik
38,80 € / Stück*
Technische Merkmale
Einstellungen
-
Unterstützten EinstellmodusETS, easy
Konnektivität
-
Mit Bussystem KNX-FunkNein
-
MontageartKrallenbefestigung, Schraubanschluss
Einsatzbedingungen
-
Betriebstemperatur-5 - 45 °C
Installation, Montage
-
Montage aufUnterputz
Spannung
-
Betriebsspannung über Bus21 - 32 V
Abmessungen
-
Einbautiefe32 mm
Werkstoff
-
WerkstoffMetall, Kunststoff
Texte
-
SchutzMit Staubschutzklappe für Anwenderschnittstelle (AST)
-
TemperaturZusätzlicher Anschluss für externen Temperaturfühler
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

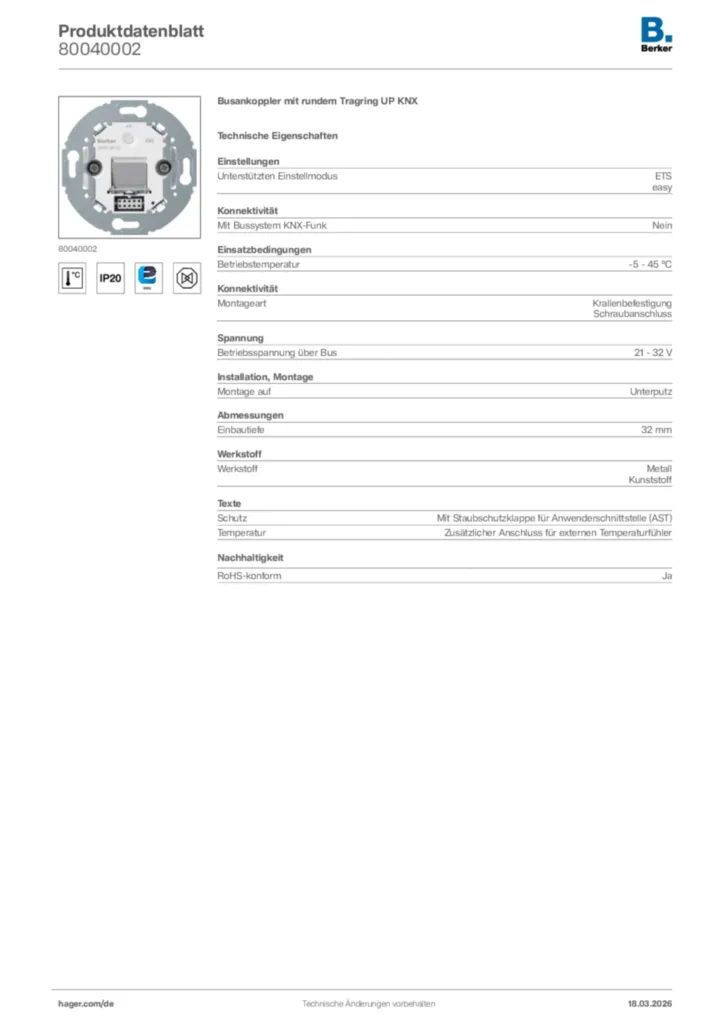

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild 80040002
-
Bedienungsanleitung
Bedienungsanleitung fr-FR, de-DE, it-IT 2023-02-20
PDF1,93 MB -
Montageanleitung
Montageanleitung en-GB 2012-07-17
PDF1,04 MB
Montageanleitung en-GB 2023-02-20
PDF1,87 MB
Montageanleitung fr-FR, de-DE, it-IT 2012-07-17
PDF1009,88 kB -
Technische Broschüre
Wir rocken easy
Die intelligente Haussteuerung für Neubau und Modernisierung (24DE0020-02)
PDF236,74 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Bestellhilfe
KNX easy
Bestellübersicht Mai 2024 (24DE0020-06)
PDF11,38 MB -
Tipps
Hager Tipp 49
Bundesförderung für effiziente Gebäude BEG (21DE0175_06)
PDF3,80 MB -
Tools
Hager Pilot App - Konfigurator für domovea, flow und Elcom
Mit der Hager Pilot App können Sie den domovea Server (TJA670, TJA470), den Energiemanagement Controller (XEM461) und dem Elcom Server (TJA510N) einrichten, konfigurieren und verwalten.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Konformitätserklärung International 2022-11-22
PDF323,59 kB
Konformitätserklärung International 2023-02-22
PDF318,66 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
75040001Busankoppler Up KNXPreis79,00 €/ Stück * -
2
80040001Busankoppler UP KNXPreis79,00 €/ Stück * -
3
80040011Busankoppler UP KNX, 10 StückPreis790,00 €/ Stück * -
4
75662726Tastsensor 2fach mit Beschriftungsfeldern, RTR, Display Q.x anthrazit, samtPreis410,30 €/ Stück * -
5
75662729Tastsensor 2fach mit Beschriftungsfeldern, RTR, Display Q.x polarweiß, samtPreis404,40 €/ Stück *
Ausschreibungstext
Busankoppler mit rundem Tragring UP KNX
Busankoppler Up, Schnittstelle zwischen Anwendermodul und Busleitung. Für die Montage in handelsübliche 60 mm Schalterdosen, Busanschluss über Anschlussklemme. Für Schraubbefestigung über Tragplatte oder integrierte Befestigungskrallen, Anschlussklemmen für externen Temperaturfühler. Für die Inbetriebnahme mit ETS 4 oder 5 und System easy.
Montageart: Krallenbefestigung
Schraubanschluss
Betriebstemperatur: -5 - 45 °C
Montage auf: Unterputz
Betriebsspannung über Bus: 21 - 32 V
Werkstoff: Metall
Kunststoff
Fabrikat : Berker oder gleichwertig
Artikel : 80040002
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Busankoppler Up, Schnittstelle zwischen Anwendermodul und Busleitung. Für die Montage in handelsübliche 60 mm Schalterdosen, Busanschluss über Anschlussklemme. Für Schraubbefestigung über Tragplatte oder integrierte Befestigungskrallen, Anschlussklemmen für externen Temperaturfühler. Für die Inbetriebnahme mit ETS 4 oder 5 und System easy.
Montageart: Krallenbefestigung
Schraubanschluss
Betriebstemperatur: -5 - 45 °C
Montage auf: Unterputz
Betriebsspannung über Bus: 21 - 32 V
Werkstoff: Metall
Kunststoff
Fabrikat : Berker oder gleichwertig
Artikel : 80040002
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
