Das Tastsensor-Modul 1-fach KNX Q.x/K.x ist für die Unterputz-Montage in 60 mm Schalterdosen konzipiert. Es verfügt über einen integrierten Busankoppler und eine Anschlussklemme für den Bus. Die Montage erfolgt mittels Schraubbefestigung oder Krallen. Parametrierbare Status-LEDs und ein integrierter Summer erleichtern die Lokalisierung und Bedienung. Ein eingebauter Temperaturfühler misst die Umgebungstemperatur. Kompatibel mit ETS 4/5 und System easy.

EAN

3250617153751

Marke

Berker

VPE

1 Stück

Preisgruppe

B082

Produkt- und Beschriftungskonfigurator Hager Pilot App - Konfigurator für domovea und flow Hagerplan - Der Ausschreibungstextkonfigurator

Tastsensoren

Berker KNX Tastsensor-Modul 1-fach mit integriertem Busankoppler Q.x/K.x 80141170

Name: 80141170
Brand: Berker
SKU: 80141170P1
Price: 92.5 EUR

Preis

92,50 €

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

Kontakt

Datenblatt

Vervollständigen Sie Ihr System

Unverzichtbares Zubehör

Mehr sehen (21)

80962271

Abdeckung für Tastsensor-Modul 1fach mit I/O-Symbol K.x alu

17,60 €/ Stück

80960273

Abdeckung für Tastsensor-Modul 1fach mit Linse K.5 edelstahl matt, lackiert

16,20 €/ Stück

80960271

Abdeckung für Tastsensor-Modul 1fach mit Linse K.5 alu matt, lackiert

16,20 €/ Stück

80960275

Abdeckung für Tastsensor-Modul 1fach mit Linse K.1 anthrazit, matt

9,70 €/ Stück

Passend zu 140 Produkte verfügbar

Technische Merkmale

Montage auf

Unterputz

Betriebstemperatur

-5 - 45 °C

Stromaufnahme Bus Datentransfer

10 mA

Mit Raumthermostat

Nein

Einbautiefe

31 mm
Einbautiefe Unterputz-Dosen

34 mm
Höhe

71 mm
Breite

71 mm
Tiefe

42 mm

Anzahl der Betätigungspunkte

2

Mit LED Anzeige

Ja

Farbe

Lichtgrau
RAL Nummer

7035
Werkstoff

Metall, Kunststoff

Mit Display

Nein

Mit Beschriftungsfeld

Nein

Funktion

Funktion zum manuellen Unterbrechen bereits ausgelöster Automatikfunktionen
Schutz

Mit Demontageschutz
Temperatur

Integrierter Temperaturfühler mit Ausgabe der Messwerte über Objekt

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

PEP - KNX push button 6 gang with LED gallery (English)

PDF

10,73 MB

Berker REACH declaration 80141170

PDF

Berker RoHS Report 80141170

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild 80141170

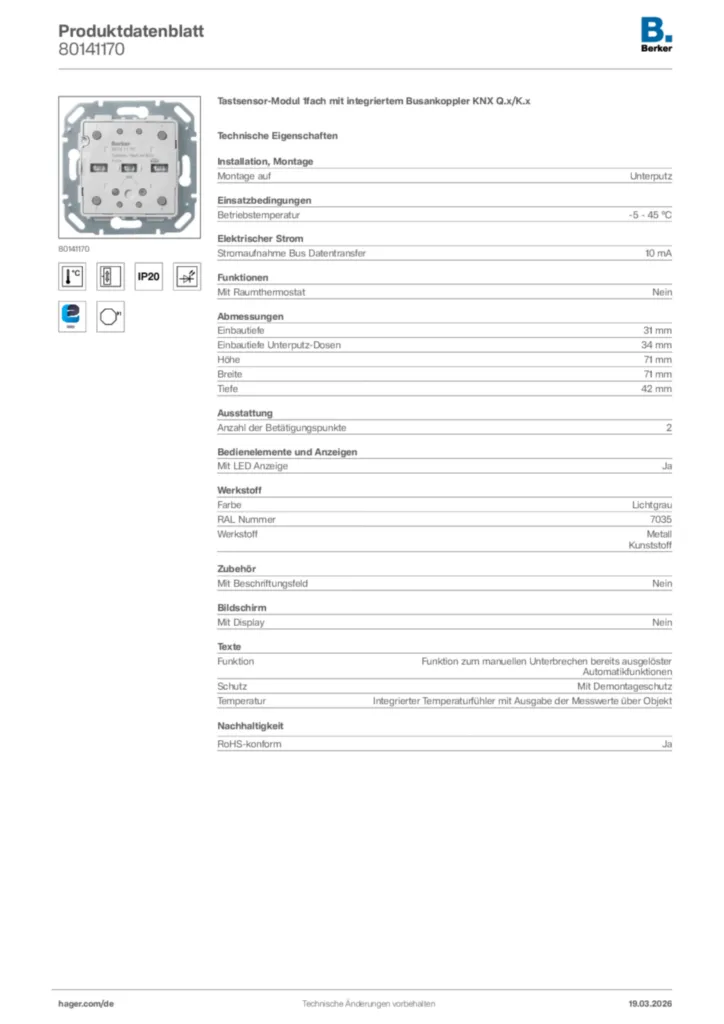

Produktdatenblatt

Berker Produktdatenblatt 80141170

Tastsensor-Modul 1fach mit integriertem Busankoppler KNX Q.x/K.x

PDF
Montageanleitung

Montageanleitung en-GB 2021-09-30

PDF

1,32 MB

Montageanleitung fr-FR, de-DE, it-IT 2021-09-30

PDF

1,37 MB
Technische Broschüre

Wir rocken easy

Die intelligente Haussteuerung für Neubau und Modernisierung (24DE0020-02)

PDF

236,74 MB
Broschüre

Hager im Zweckbau

Ein Partner, mit dem Sie planen können (18DE0070)

PDF

6,03 MB
Bestellhilfe

KNX easy

Bestellübersicht Mai 2024 (24DE0020-06)

PDF

11,38 MB
Tipps

Hager Tipp 49

Bundesförderung für effiziente Gebäude BEG (21DE0175_06)

PDF

3,80 MB
Produktinformation

KNX-Sensorik

(15DE0190)

PDF

708,72 kB
KNX Produktdatenbank

KNX Produktdatenbank (ETS4-ETS5) für 8014xx - KNX Tastsensor Modul xfach

KNX Produktdatenbank International 2020-01-01

KNXPROD

558,41 kB
Applikationshandbuch

Applikationsbeschreibung EASY für 801411XX, 801421XX - Tastsensor 1-/2fach, mit integriertem Busankoppler (DE, 2022-01), easy link

Applikationshandbuch de-DE 2022-01-14

PDF

2,14 MB

Applikationsbeschreibung EASY für 801411XX, 801421XX - Tastsensor 1-/2fach, mit integriertem Busankoppler (DE, 2022-01), easy link

Applikationshandbuch de-DE 2022-01-14

PDF

2,14 MB

Applikationsbeschreibung EASY für 801411XX, 801421XX - Tastsensor 1-/2fach, mit integriertem Busankoppler (EN, 2022-01), easy link

Applikationshandbuch en-GB 2022-01-17

PDF

2,11 MB

Applikationsbeschreibung EASY für 801411XX, 801421XX - Tastsensor 1-/2fach, mit integriertem Busankoppler (EN, 2022-01), easy link

Applikationshandbuch en-GB 2022-01-17

PDF

2,11 MB

Applikationsbeschreibung ETS für 801411XX-801421XX - KNX Tastsensor Modul xfach mit integriertem Busankoppler (DE, 2021-12)

Applikationshandbuch de-DE 2021-12-17

PDF

4,05 MB

Applikationsbeschreibung ETS für 801411XX-801421XX - KNX Tastsensor Modul xfach mit integriertem Busankoppler (EN, 2021-10)

Applikationshandbuch en-GB 2021-10-12

PDF

2,13 MB
Tools

Hager Pilot App - Konfigurator für domovea und flow

Mit der Hager Pilot App können Sie den domovea Server (TJA670, TJA470) und den Energiemanagement Controller (XEM461) einrichten, konfigurieren und verwalten.

URL

Hagerplan - Der Ausschreibungstextkonfigurator

Ausschreiben leicht gemacht

URL

Produkt- und Beschriftungskonfigurator

Gestalten Sie Berker Lösungen gemäß den Wünschen Ihrer Kunden mit Beschriftungen oder eingefärbten Rahmen im Schalterprogramm Q.1

URL
Konformitätserklärung

Konformitätserklärung

Konformitätserklärung International 2021-07-30

PDF

255,22 kB

Konformitätserklärung

Konformitätserklärung International 2021-07-30

PDF

268,69 kB

Mehr Downloads

Ausschreibungstext

Tastsensor-Modul 1fach mit integriertem Busankoppler KNX Q.x/K.x

Tastsensor-Modul 1-fach Up. Für die Montage in handelsübliche 60 mm Schalterdosen, Busanschluss über Anschlussklemme. Für Schraubbefestigung über Tragring oder Krallenbefestigung, zum Aufstecken von Tast-Abdeckungen mit Status-LED in Funktion und Farbe parametrierbar, mit integriertem Summer zur Lokalisierung des Gerätes integrierter Temperaturfühler zur Messung der Umgebungstemperatur. Für die Inbetriebnahme mit ETS 4 oder 5 und System easy.

Montage auf: Unterputz
Betriebstemperatur: -5 - 45 °C
Stromaufnahme Bus Datentransfer: 10 mA
Mit Raumthermostat: Nein
Einbautiefe: 31 mm
Einbautiefe Unterputz-Dosen: 34 mm
Höhe: 71 mm
Breite: 71 mm
Tiefe: 42 mm
Anzahl der Betätigungspunkte: 2
Mit LED Anzeige: Ja
Farbe: Lichtgrau
RAL Nummer: 7035
Werkstoff: Metall
Kunststoff
Mit Beschriftungsfeld: Nein

Fabrikat : Berker oder gleichwertig
Artikel : 80141170
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
