Jalousie-Wippenschalter Modul-Einsatz, geeignet für die Unterputz-Montage, ermöglicht präzise Steuerung von Jalousien. Merkmale: integrierter Umkehrschutz, einfache Handhabung durch Wippenbetätigung, kompatibel mit gängigen Schalterprogrammen. Ideal für Wohn- und Geschäftsräume.

EAN

3250610093405

Marke

Hager

VPE

10 Stück

Preisgruppe

H810

Übersetzungs-Tool Berker-Hager Toolbox Schalter: Style Hub, Bestellassistent und mehr

Jalousie-Wippenschalter, Unterputz, Modul-Einsätze, für Jalousiesteuerung WDE303520

Name: WDE303520
Brand: Hager
SKU: WDE303520
Price: 28.5 EUR

Preis

28,50 €

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

Datenblatt

Vervollständigen Sie Ihr System

Unverzichtbares Zubehör

Mehr sehen (69)

WAD9200X06H

Rahmen 2fach waagerecht, C.8, dawn alu, gebürstetes Aluminium

82,30 €/ Stück

WAD9300X07H

Rahmen 3fach waagerecht, C.8, eclipse alu, gebürstetes Aluminium

136,40 €/ Stück

WAD9300X06V

Rahmen 3fach senkrecht, C.8, dawn alu, gebürstetes Aluminium

136,40 €/ Stück

WAD9300X06H

Rahmen 3fach waagerecht, C.8, dawn alu, gebürstetes Aluminium

136,40 €/ Stück

Zubehör 1 Produkte verfügbar

Passend zu 978 Produkte verfügbar

Technische Merkmale

RAL Nummer

Ähnlich zu RAL 7035
Enthält recyceltes Material (% des gesamten Kunststoffgewichts)

0
Werkstoff

Metall, Kunststoff
Oberfläche

Unbehandelt

Jalousieschalter/-taster

Schalter 1-polig

Nennspannung

250 V

Schaltstrom

10 AX (100W LED (SBL))
Schaltstrom

10 A

IP-Klasse (Ingress Protection)

IP21

Betriebstemperatur

-5 - +35 °C

Schaltart/Variante

Mit mechanischer und elektrischer Verriegelung als Sperre gegen beidseitiges Einschalten
Anschlussart

Mit Steckklemme
Montageart

Mit Spreizkrallen

Anschluss-/Steckertyp

Steckklemme

Zugehörige Produkttypen

Rahmen, Wippe

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Halogenfrei Ja

Zertifizierungen und Dokumente

<br/>PEP - Change-over switch for light control, 10 AX/250 V (English)

PDF

4,13 MB

REACH declaration WDE303520

PDF

RoHS Report WDE303520

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild WDE303520

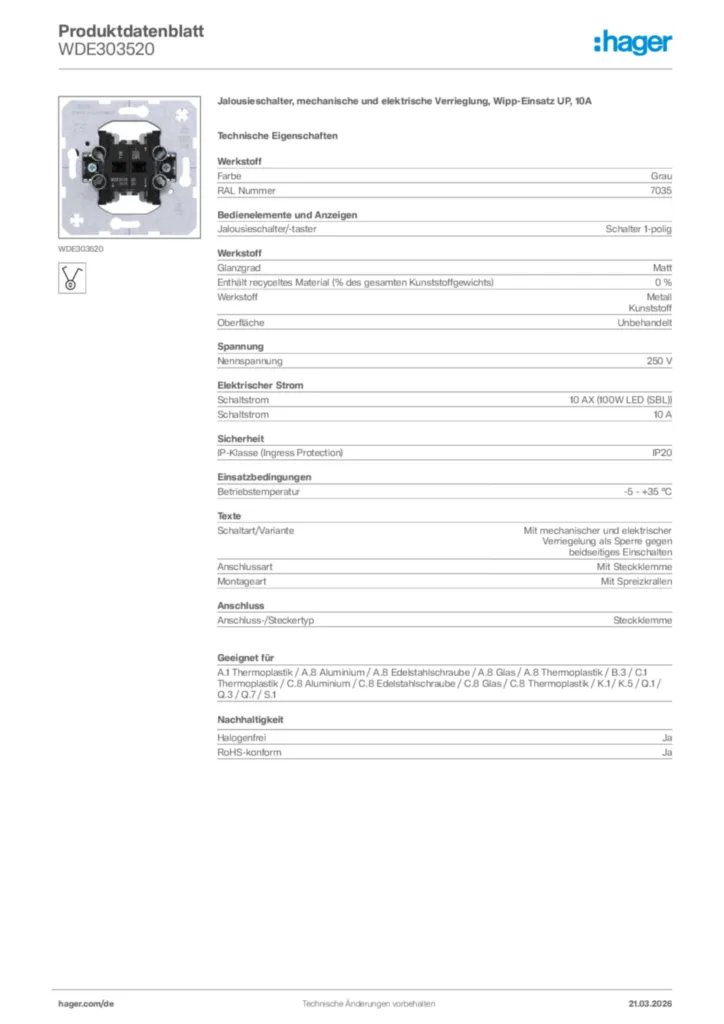

Produktdatenblatt

Hager Produktdatenblatt WDE303520

Jalousieschalter, mechanische und elektrische Verrieglung, Wipp-Einsatz UP, 10A

PDF
Broschüre

Ein Schaltersystem. Einfach besser.

Ein System. Eine Plattform. Volle Gestaltungsfreiheit.

PDF

23,15 MB
Bestellhilfe

Bestellübersicht 2026

Schaltersysteme

PDF

8,24 MB
Produktinformation

Pflege und Reinigungshinweise für Oberflächen - Hager Schaltersystem

Produktinformation de-DE 2026-04-24

PDF

100,33 kB
Katalog

Katalog 2026 Schalterprogramme

Katalog de-DE 2026-08-07

PDF

26,73 MB
Technischer Anhang (mehrere Produkte)

Technischer Anhang - Hager Schaltersystem

Technischer Anhang (mehrere Produkte) de-DE 2026-05-04

PDF

99,65 MB
Tools & Software

Toolbox Schalter: Style Hub, Bestellassistent und mehr

In der Toolbox für das Schalterprogramm finden Sie das richtige Tool für jeden Anwendungsfall - von der Designplanung bis hin zur Konfiguration und Beschriftung.

URL

Übersetzungs-Tool Berker-Hager

Die mechanischen Schalteinsätze, das Aufputzprogramm W.1 und die runden Designlinien werden ins Hager Sortiment überführt und erhalten eine neue Artikelnummer und Verpackung. Bestehende Referenzen lassen sich schnell in die neue Hager Systematik überführen. Geben Sie einfach die gewohnte Artikelnummer im Übersetzungstool ein und die passende neue Referenz wird direkt angezeigt.

URL
Leistungserklärung

Leistungserklärung en-GB 2026-09-08

PDF

317,70 kB

Leistungserklärung en-GB 2026-09-08

PDF

315,61 kB
Konformitätserklärung

Konformitätserklärung en-GB 2026-08-19

PDF

155,13 kB

Mehr Downloads

Ausschreibungstext

Jalousieschalter, mechanische und elektrische Verrieglung, Wipp-Einsatz UP, 10A

Wippschalter‑Einsatz Unterputz als Rollladen‑/Jalousieschalter (1‑polig), mit mechanischer und elektrischer Verriegelung als Sperre gegen beidseitiges Einschalten, mit Steckklemmen, mit Spreizkrallen‑ oder Schraubbefestigung am Tragring in Gerätedosen nach DIN 49073.

Hinweis:
- Zur Endmontage sind passende Abdeckungen sowie Rahmen des Schalterprogramms zu verwenden.
- Hinweise der Motorenhersteller sind zu beachten.

Zugehörige Serien: A.1 Thermoplast
A.8 Aluminium
A.8 Edelstahl
A.8 Formholz
A.8 Glas
A.8 Holz
A.8 Stein
A.8 Thermoplast
B.3
C.1 Thermoplast
C.8 Aluminium
C.8 Edelstahl
C.8 Formholz
C.8 Glas
C.8 Holz
C.8 Stein
C.8 Thermoplast
K.1
K.5
Q.1
Q.3
Q.7
S.1
Farbe: Grau
RAL Nummer: 7035
Jalousieschalter/-taster: Schalter 1-polig
Glanzgrad: Matt
Werkstoff: Metall
Kunststoff
Oberfläche: Unbehandelt
Nennspannung: 250 V
Schaltstrom: 10 AX (100W LED (SBL))
IP-Klasse (Ingress Protection): IP20
Betriebstemperatur: -5 - +35 °C
Schaltart/Variante: Mit mechanischer und elektrischer Verriegelung als Sperre gegen beidseitiges Einschalten
Anschlussart: Mit Steckklemme
Montageart: Mit Spreizkrallen

Fabrikat : Hager oder gleichwertig
Artikel : WDE303520
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
