SM103E, jako strażnik mocy do 2 sekcji w rozdziel­nicy

Nowe i moder­ni­zo­wane budynki powinny być projek­to­wane i wyko­ny­wane w tech­no­lo­giach mini­ma­li­zu­ją­cych oddzia­ły­wanie na środo­wisko. Dlatego też insta­lacje powinny nie tylko być przy­go­to­wane do zarzą­dzania przez inte­li­gentne systemy steru­jące, ale przede wszystkim umoż­li­wiać opty­ma­li­zację zużycia energii. Ta zasada nie dotyczy tylko budynków nowych, ale również istnie­ją­cych.

Poprawa efek­tyw­ności ener­ge­tycznej nieodzownie wiąże się z syste­ma­tycz­nymi prze­glą­dami i dzia­ła­niami mają­cymi na celu ciągłą poprawę sytu­acji. Jako alter­na­tywę dopusz­czono wypo­sa­żenie budynków w systemy które pozwa­lają na moni­to­ro­wanie, reje­stro­wania i anali­zo­wania zużycia energii.

Przed podję­ciem decyzji o inwe­stycji w zaawan­so­wany system zarzą­dza­jący energią, w pierw­szym kroku można wyko­rzy­stać możli­wości istnie­jącej insta­lacji na obiekcie.

W przy­padku rozdzielnic wypo­sa­żo­nych w miernik wielo­funk­cyjny SM103E firmy Hager, w szybki sposób można zreali­zować układ chro­niący właści­ciela obiektu od płacenia kar za prze­kro­czenie mocy zamó­wie­niowej.

SM103E para­metry

Miernik SM103E wypo­sa­żony w moduł 2 wejść i 2 wyjść (SM202) może infor­mować o prze­kro­czeniu kontro­lo­wa­nych para­me­trów : I, In, U, V, ΣP+, ΣP-, ΣQ+, ΣQ-, ΣS, ΣPFL, ΣPFC, F, HOUr, THD I, THD In, THD U, THD V, T°C1, T°C2, T°C3, T°C4 wewnętrzna, PPR, QPR, SPR. Urzą­dzenie umoż­liwia progra­mo­wanie górnego i dolnego progu wartości, usta­wianie wartości histe­rezy, tempo­ry­zacji i trybu pracy prze­kaź­ników wejścio­wych. Urzą­dzenie SM103E umoż­liwia insta­lację do 3 modułów SM202 (6 wejść i 6 wyjść). Dzięki możli­wości zapro­gra­mo­wania sposobu dzia­łania każdego z prze­kaź­ników wyjścio­wych, możliwym staje się zbudo­wanie układu pozwa­la­ją­cego na tzw. zrzut mocy.

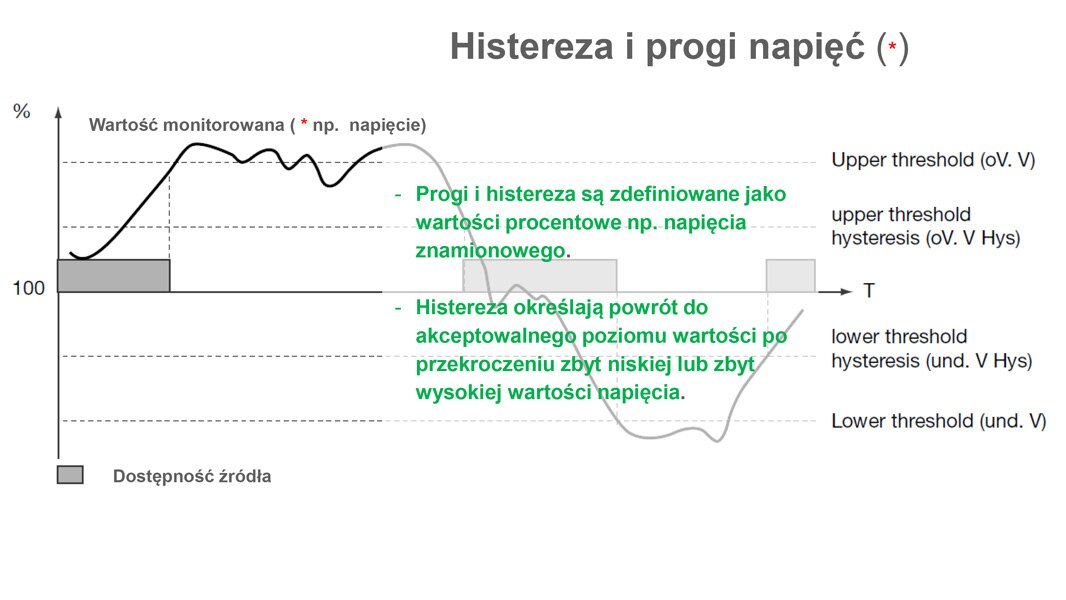

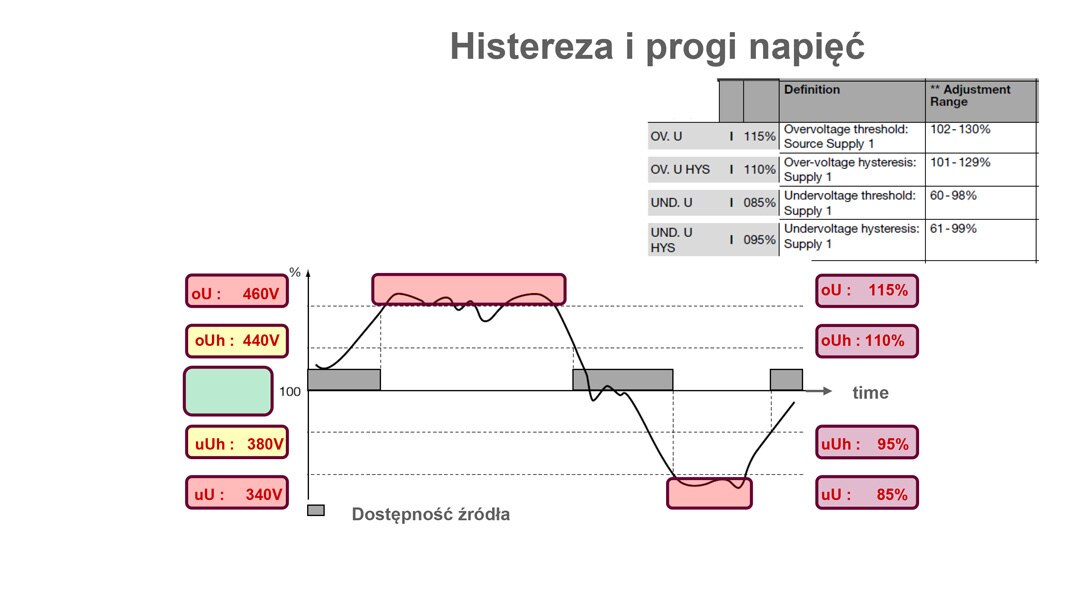

Poniższe rysunki wyja­śniają opisaną powyżej zasadę i zależ­ności pomiędzy poszcze­gól­nymi para­me­trami.

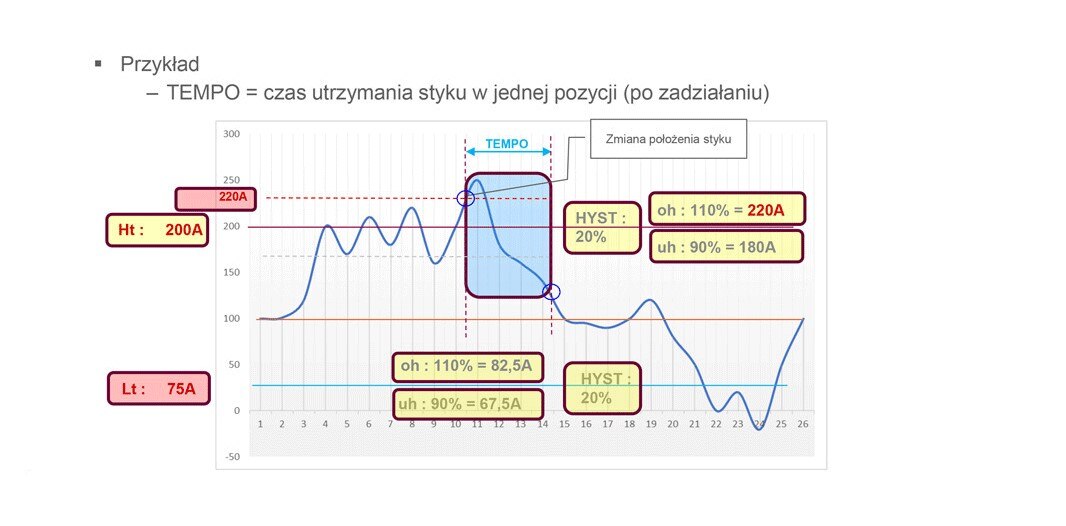

Dzięki para­me­trowi TEMPO, usta­wio­nemu na odpo­wiednią wartość, można zapewnić odpo­wiedni margines czasu do ponow­nego załą­czenia danego urzą­dzenia, grupy odbiorów lub nawet całej sekcji rozdziel­nicy.

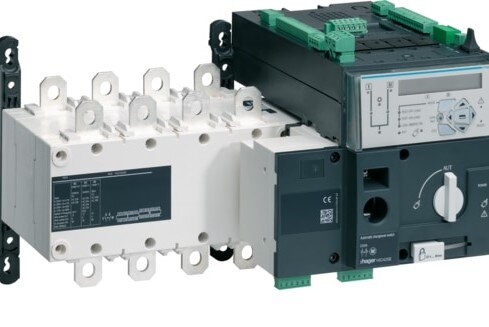

Ta sama funk­cjo­nal­ność jest możliwa do zreali­zo­wania dzięki wyko­rzy­staniu prze­łącz­nika zasi­lania firmy Hager, tj. HIC4xxE.

Układ pomia­rowy, pracu­jący w tym prze­łącz­niku, pozwala na uzależ­nienie dzia­łania wyjść prze­kaź­ni­ko­wych od kontro­lo­wa­nych para­me­trów. Najczęst­szym zasto­so­wa­niem jest kontrola mocy lub prądów. Dodat­kowo, korzy­stając z Webse­rvera, użyt­kownik może uzyskać dostęp do wizu­ali­zacji w czasie rzeczy­wi­stym. Poniżej przy­kła­dowy widok z HIC4xxE.

Firma Hager ma w swojej ofercie również bardziej zaawan­so­wane systemy moni­to­ro­wania i zarzą­dzania energią takie jak np. agardio.


Dla specy­ficz­nych typów odbior­ników, takich jak stacje łado­wania pojazdów, został zapro­jek­to­wany kontroler (Local Load Manager) czuwa­jący nad tym, aby suma­ryczne zużycie energii w całym obiekcie nie zostało prze­kro­czone. Na podstawie doko­na­nego pomiaru kontroler dopa­so­wuje prąd łado­wania jednej lub wielu stacji łado­wania.
