Wyłącz­niki różni­co­wo­prą­dowe to klucz do bezpiecznej insta­lacji elek­trycznej – chronią życie, zapo­bie­gają pożarom i w ułamku sekundy reagują na za groźne niepra­wi­dło­wości. Zasto­so­wanie różni­cówek to pewność, że każda insta­lacja jest skutecznie chro­niona. Sprawdź, dlaczego ich stoso­wanie jest dziś stan­dardem.


Mężczyzna i dziecko przygotowujący posiłek w kuchni, do kontaktu podłączone jest urządzenie elektryczne

Nieza­wodna ochrona
w insta­la­cjach elek­trycz­nych

Bezpieczna insta­lacja elek­tryczna to podstawa zarówno w budyn­kach miesz­kal­nych, jak i w obiek­tach komer­cyj­nych czy prze­my­sło­wych. Jednym z kluczo­wych elementów ochrony prze­ciw­po­ra­że­niowej uzupeł­nia­jącej i prze­ciw­po­ża­rowej są wyłącz­niki różni­co­wo­prą­dowe, tzw. różni­cówki.



Dlaczego należy stosować wyłącz­niki różni­co­wo­prą­dowe?

Stoso­wanie RCCB jest regu­lo­wane prze­pi­sami budow­la­nymi i normami, które okre­ślają, w jakich insta­la­cjach i warun­kach są obowiąz­kowe.



Wyłącz­niki różni­co­wo­prą­dowe to skuteczna ochrona przed:



  • pora­że­niem prądem elek­trycznym,

  • poża­rami spowo­do­wa­nymi prądami doziem­nymi,

  • skut­kami uszko­dzeń izolacji prze­wodów.



Firma Hager oferuje szeroki wybór RCCB dedy­ko­wa­nych do różnych zasto­sowań – od insta­lacji domo­wych po komer­cyjne, a także rozbu­do­wane insta­lacje prze­my­słowe. Wszystkie produkty speł­niają najwyższe normy jakości i bezpie­czeń­stwa, potwier­dzone bada­niami.

Sprawdź asortyment w e-katalogu
RCCB_2

Zasada dzia­łania RCCB

Wyłącznik różni­co­wo­prą­dowy moni­to­ruje prze­pływ prądu między prze­wo­dami wejścio­wymi a wyjścio­wymi odbior­nika. Gdy wykryje różnicę (prąd doziemny) prze­kra­cza­jącą dopusz­czalną wartość, natych­miast odłącza zasi­lanie, chro­niąc ludzi i insta­lację.

Rodzaje prądów różni­co­wych i dobór wyłącz­nika

Nowo­czesne urzą­dzenia elek­tryczne często gene­rują różne rodzaje prądów różni­co­wych, nie tylko sinu­so­idalne. Dlatego tak ważne jest właściwe dopa­so­wanie typu wyłącz­nika różni­co­wo­prą­do­wego. Brak dopa­so­wania typu RCCB może skut­kować brakiem wyma­ga­nego zadzia­łania lub nieuza­sad­nio­nymi wyłą­cze­niami.



W insta­la­cjach miesz­ka­nio­wych reko­men­du­jemy stoso­wanie RCCB typu A zamiast typu AC!

Teraz RCCB typu A w cenie typu AC.

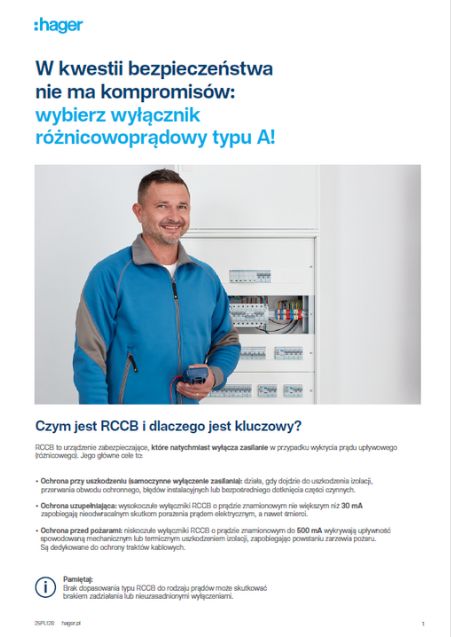

Pobierz listę odpowiedników

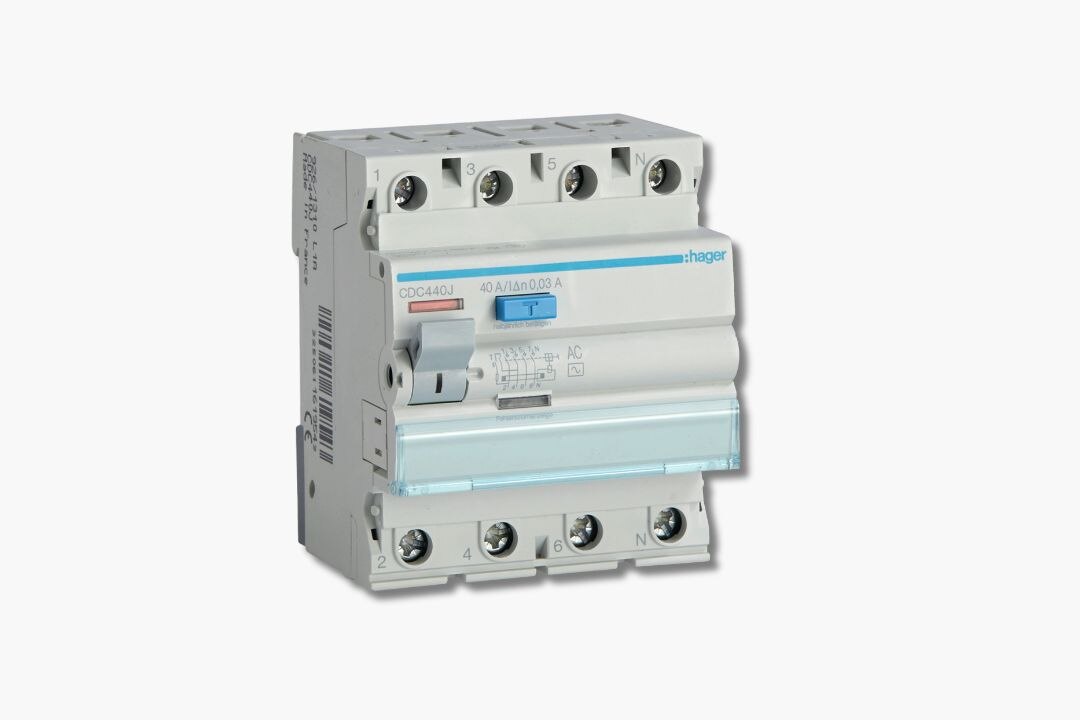

CDC440J



Typ AC



  1. Wykry­wanie: rozpo­znaje i reaguje na prądy prze­mienne o często­tli­wości 50 Hz (prąd sinu­so­idalnie prze­mienny).
  2. Zasto­so­wanie: stan­dard w prostych insta­la­cjach domo­wych, odpo­wiedni do trady­cyj­nych obciążeń, takich jak oświe­tlenie, grzej­niki konwek­to­rowe, czaj­niki elek­tryczne czy piekar­niki elek­tryczne bez elek­tro­niki.
  3. Ogra­ni­czenia: w insta­la­cjach, gdzie wystę­pują urzą­dzenia z elemen­tami elek­tro­nicz­nymi (np. zasi­lacze impul­sowe), typ AC może nie być wystar­cza­jący, ponieważ nie wykrywa prądów upły­wo­wych o charak­terze innym niż czysta sinu­soida. Może to prowa­dzić do niebez­piecz­nych sytu­acji, w których użyt­kownik jest prze­ko­nany o skutecznej ochronie, która w rzeczy­wi­stości nie działa prawi­dłowo. W wielu krajach, w tym w Niem­czech i Austrii, stoso­wanie RCCB typu AC w nowych insta­la­cjach domo­wych jest już niedo­zwo­lone.

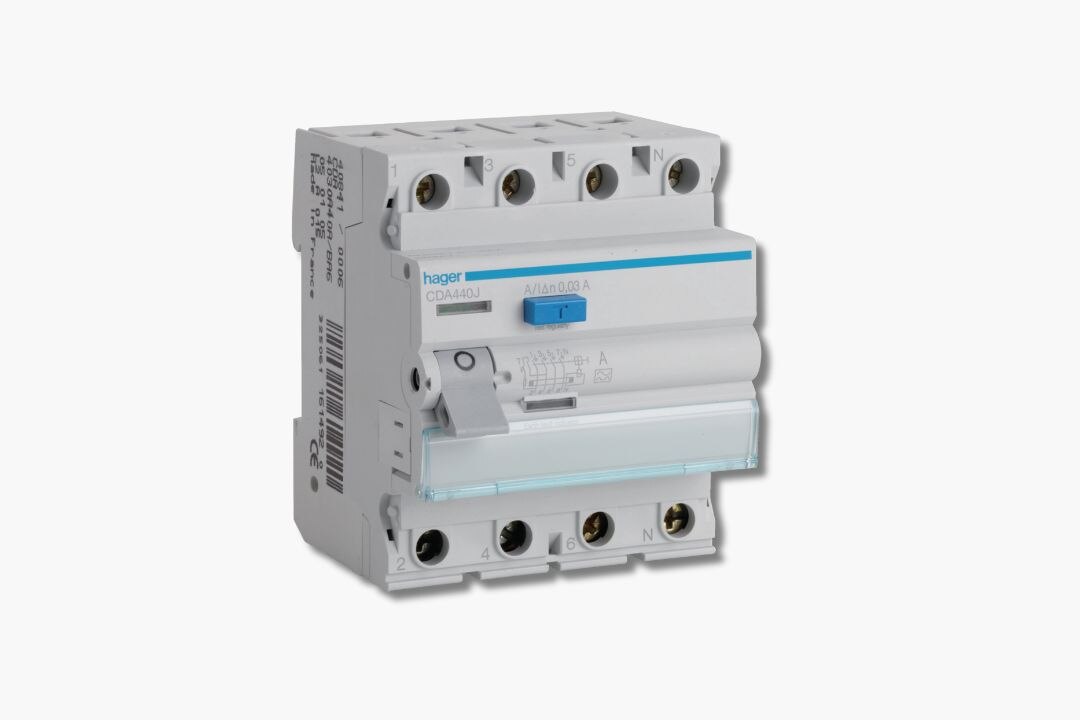

CDA440J



Typ A



  1. Wykry­wanie: rozpo­znaje i reaguje na prądy prze­mienne 50 Hz oraz prądy pulsu­jące ze skła­dową stałą (w tym skła­dowe stałe do 6 mA).
  2. Zasto­so­wanie: ochrona współ­cze­snej gene­racji, zale­cana do stoso­wania w więk­szości współ­cze­snych insta­lacji domo­wych i prze­my­sło­wych, gdzie wystę­pują urzą­dzenia zawie­ra­jące elek­tro­nikę. Przy­kłady obej­mują pralki, zmywarki, kompu­tery, tele­wi­zory, zasi­lacze impul­sowe, płyty induk­cyjne, łado­warki do pojazdów elek­trycz­nych, falow­niki (w insta­la­cjach PV, pompach ciepła, klima­ty­za­to­rach) oraz systemy auto­ma­tyki domowej.
  3. Znaczenie: zgodnie z normami (np. IEC 60755) i reko­men­da­cjami bran­żo­wymi (np. IET), typ AC może nie być wystar­cza­jący dla wielu urzą­dzeń z zasi­la­niem nieli­niowym, a typ A jest reko­men­do­wany lub wręcz wyma­gany dla zapew­nienia skutecznej i nieza­wodnej ochrony w obliczu rosnącej elek­try­fi­kacji i złożo­ności systemów.
Sprawdź produkty
Sprawdź produkty

Pozo­stałe typy urzą­dzeń RCCB

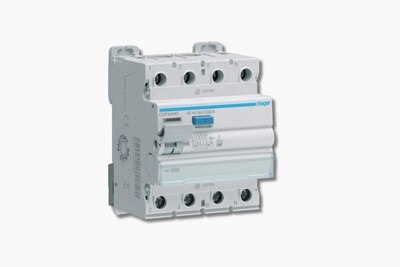

CDF640D

Typ F (krót­ko­zw­łoczne)

  1. Wykry­wanie: posiada funkcje typu A (AC i pulsu­jące DC), a dodat­kowo wykrywa prądy różni­cowe o zmien­nych często­tli­wo­ściach w zakresie od 10 Hz do 1 kHz.
  2. Zasto­so­wanie: dedy­ko­wany do urzą­dzeń gene­ru­ją­cych prze­biegi o zmiennej często­tli­wości, takich jak jedno­fa­zowe prze­mien­niki często­tli­wości, zmywarki, pompy grzewcze/cieplne i klima­ty­za­tory.
Sprawdź produkty

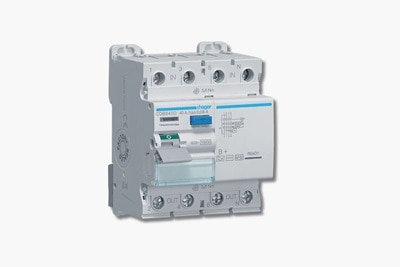

CDB640D

Typ B+

  1. Wykry­wanie: wykrywa i rozłącza prądy sinu­so­idalnie prze­mienne, pulsu­jące ze skła­dową stałą, prądy stałe oraz prądy prze­mienne o często­tli­wości do 100 kHz.
  2. Zasto­so­wanie: stoso­wany w obwo­dach zasi­la­ją­cych prze­kształt­niki ener­go­elek­tro­niczne (falow­niki), zasi­lacze awaryjne UPS, zasi­lacze impul­sowe, prze­twor­niki prądów wyso­kiej często­tli­wości oraz urzą­dzenia medyczne.
Sprawdź produkty

Dodat­kowe funkcje RCCB

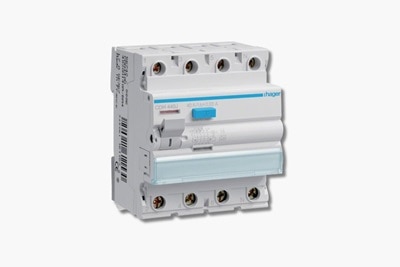

CDH440J

Wyłącz­niki krót­ko­zw­łoczne (HI) typ A

Odporne na krót­ko­trwałe udary prądowe (do 3 kA o kształcie fali 8/20 μS). Pozwala to na unik­nięcie nieuza­sad­nio­nych przerw w zasi­laniu, zwłaszcza w insta­la­cjach z odbior­ni­kami zawie­ra­ją­cymi elementy reak­tan­cyjne (konden­sa­tory, cewki), przy jedno­cze­snym zacho­waniu ochrony prze­ciw­po­ra­że­niowej.

Sprawdź produkty

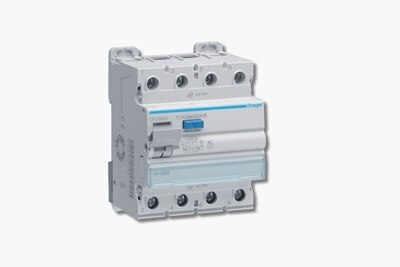

CPC663J

Wyłącz­niki selek­tywne (typ AC, typ A)

Posia­dają zwłoczną charak­te­ry­stykę czasową (co najmniej 50 ms), co jest kluczowe w insta­la­cjach z kaska­dowym połą­cze­niem kilku RCCB. Ich zada­niem jest zapew­nienie ciągłości zasi­lania poprzez selek­tywne wyłą­czanie – w przy­padku prądu różni­co­wego wyłącza się tylko najbliższy odbior­ni­kowi RCCB bezzwłoczny lub krót­ko­zw­łoczny. Ze względu na wyższe prądy zadzia­łania (np. 300 mA), nie stanowią one bezpo­śred­niego elementu ochrony prze­ciw­po­ra­że­niowej.

Sprawdź produkty

Obowiązek stoso­wania
wyłącz­ników różni­co­wo­prą­do­wych

Zgodnie z normami harmo­ni­zo­wa­nymi, np. PN-HD 60364-4-41:2009, stoso­wanie wyso­ko­czu­łych wyłącz­ników różni­co­wo­prą­do­wych (RCCB, RCD) o znamio­nowym prądzie różni­cowym nieprze­kra­cza­jącym 30 mA jest obowiąz­kowe w wielu insta­la­cjach elek­trycz­nych, jako ochrona uzupeł­nia­jąca przed pora­że­niem prądem.

Gdzie wyma­gane są wyłącz­niki różni­co­wo­prą­dowe do 30 mA

  • w obwo­dach gniazd wtycz­ko­wych ogól­nego prze­zna­czenia (do 32 A), użyt­ko­wa­nych przez osoby niewy­kwa­li­fi­ko­wane,
  • w obwo­dach urzą­dzeń prze­no­śnych (do 32 A), szcze­gólnie używa­nych na zewnątrz,
  • w insta­la­cjach w gospo­dar­stwach rolnych i ogrod­ni­czych (dla gniazd do 32 A),
  • w insta­la­cjach tymcza­so­wych na placach budów i rozbiórek.
Laptop leżący na biurku w nowoczesnym domu, podłączony do ładowania do gniazdka Berker

Kiedy wyłącz­niki różni­co­wo­prą­dowe nie są zale­cane?

Wyłącz­ników różni­co­wo­prą­do­wych nie stosuje się tam, gdzie kluczowa jest ciągłość zasi­lania, np. w insta­la­cjach bezpie­czeń­stwa:



  1. oświe­tleniu ewaku­acyjnym i awaryjnym,
  2. pompach pożar­ni­czych.



W takich przy­pad­kach konieczne jest stoso­wanie innych metod ochrony, aby zapewnić nieprze­rwaną pracę tego typu systemów.

Akce­soria do wyłącz­ników różni­co­wo­prą­do­wych Hager

Aby zapewnić jeszcze wyższy poziom bezpie­czeń­stwa i profe­sjo­na­lizmu insta­lacji elek­trycz­nych, firma Hager oferuje szeroki asor­ty­ment akce­so­riów do wyłącz­ników różni­co­wo­prą­do­wych.



Zapro­jektuj i wykonaj insta­lację elek­tryczną speł­nia­jącą najwyższe kryteria ochrony prze­ciw­po­ra­że­niowej i prze­ciw­po­ża­rowej.

Sprawdź w e-katalogu

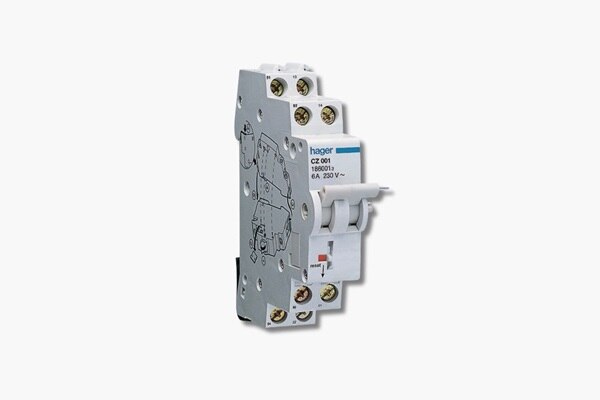

styk pomocniczy

Styki pomoc­nicze i sygna­li­za­cyjne

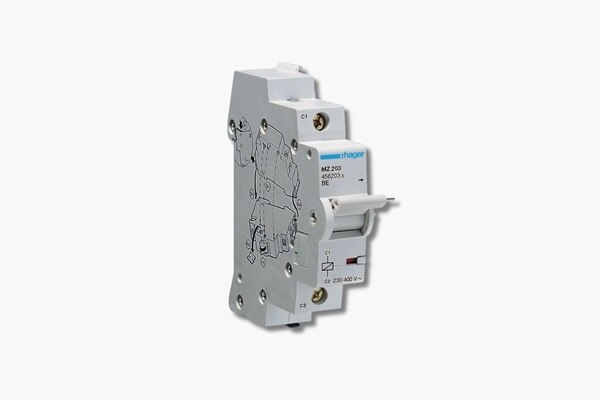

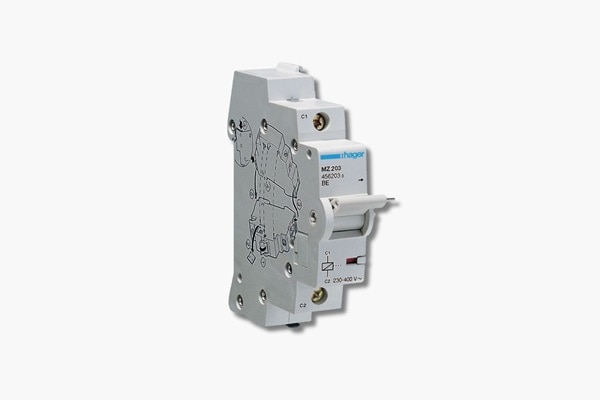

wyzwalacz wzrostowy

Wyzwa­lacze wzro­stowe i podna­pię­ciowe

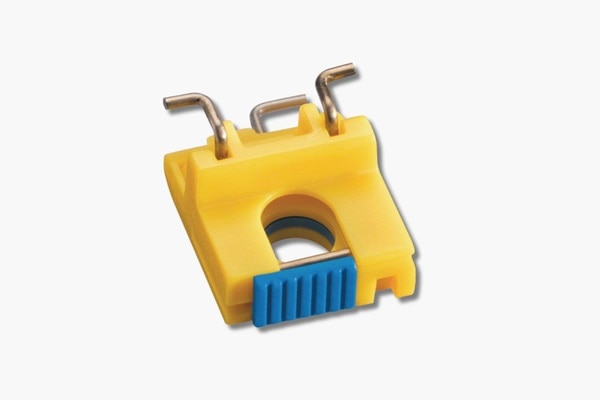

mechanizm blokujacy

Mecha­nizmy bloku­jące

pokrywy zaciskow

Pokrywy zaci­sków

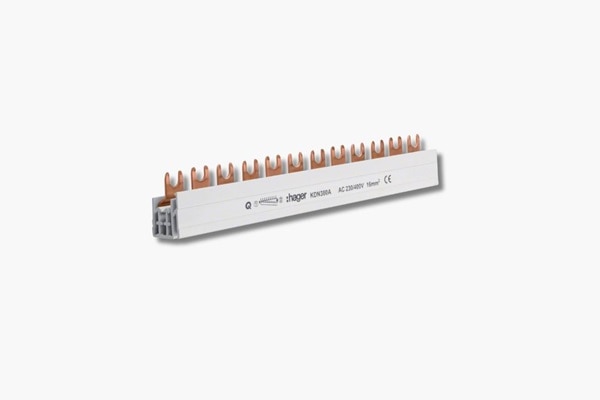

szyna fazowa
