Ograniczniki przepięć Hager
Niezawodna ochrona instalacji w czasie burzy
Ograniczniki przepięć kombinowane typu: 1, 2 i 3 są przeznaczone do większości najważniejszych zastosowań mających wpływ na bezpieczeństwo, również do ochrony urządzeń multimedialnych i komunikacyjnych w czasie wyładowań elektrycznych. Wszystkie produkty SPD możesz dobrać za pomocą konfiguratora.
Jakie korzyści wynikają ze stosowania ograniczników przepięć?
Trzy typy urządzeń SPD

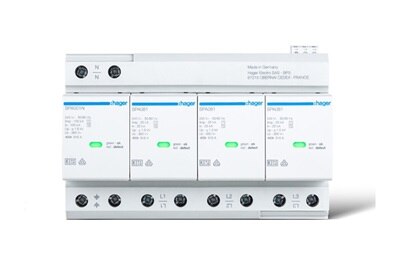

TYP 1: Ogranicznik prądu udarowego
Odprowadza energię uderzenia pioruna i obniża wartości napięć resztkowych do poziomu < 6000-1300 V. Ograniczniki przepięć o konstrukcji kombinowanej (Typ 1 + Typ 2), są dostępne z zastosowaniem technologii iskiernikowej. Głównym obszarem ich zastosowań są rozdzielnice główne i złącza zasilające obiekty budowlane.
TYP 2: Ogranicznik przepięć
Obniża pozostałe nadmierne napięcie do wartości < 2000-600 V. Przepięcie nie może przekroczyć 4000 V. Elementem następującym po ograniczniku typu 1 jest ogranicznik typu 2. Ograniczniki przepięć typu 2 montuje się zazwyczaj w podrozdzielnicach lub szafach sterowniczych maszyn, z których zasilane są obwody końcowe.
TYP 3: Ochrona przepięciowa dla obwodów końcowych
Obniża napięcie do wartości bezpiecznych dla urządzeń końcowych wynoszących <1500 V. Ograniczniki przepięć typu 3 montuje się z reguły bezpośrednio przed chronionymi urządzeniami. Ze względu na rożne środowiska instalacji ograniczniki przepięć typu 3 są dostępne w wielu różnych konstrukcjach:
- Urządzenia do montażu na szynie DIN

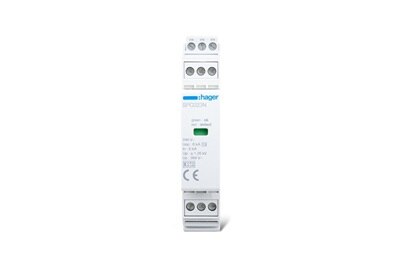

- Urządzenia do montażu w gniazdkach elektrycznych, korytach grzebieniowych i systemach podpodłogowych
- Adaptery do gniazdek elektrycznych
Tam gdzie teoria idzie w parze praktyką i doświadczeniem, powstają trwałe i skuteczne rozwiązania.
Pobierz broszurę
-
PDF1,71 MB
Ochrona przeciwprzepięciowa do różnych typów budynków
Ochrona budynków mieszkalnych
- W budynkach mieszkalnych nie ma obowiązkowej ochrony odgromowej - zwiększaj świadomość użytkowników
- Najczęściej brak zainstalowanej zewnętrznej instalacji odgromowej
- Obowiązująca norma: IEC 60364-4-44
- Zalecane rozwiązanie: urządzenia kombinowane Hager do ochrony przepięciowej
- Instalacja w sekcji przyłączeń po stronie sieciowej w pomieszczeniu kontroli technicznej

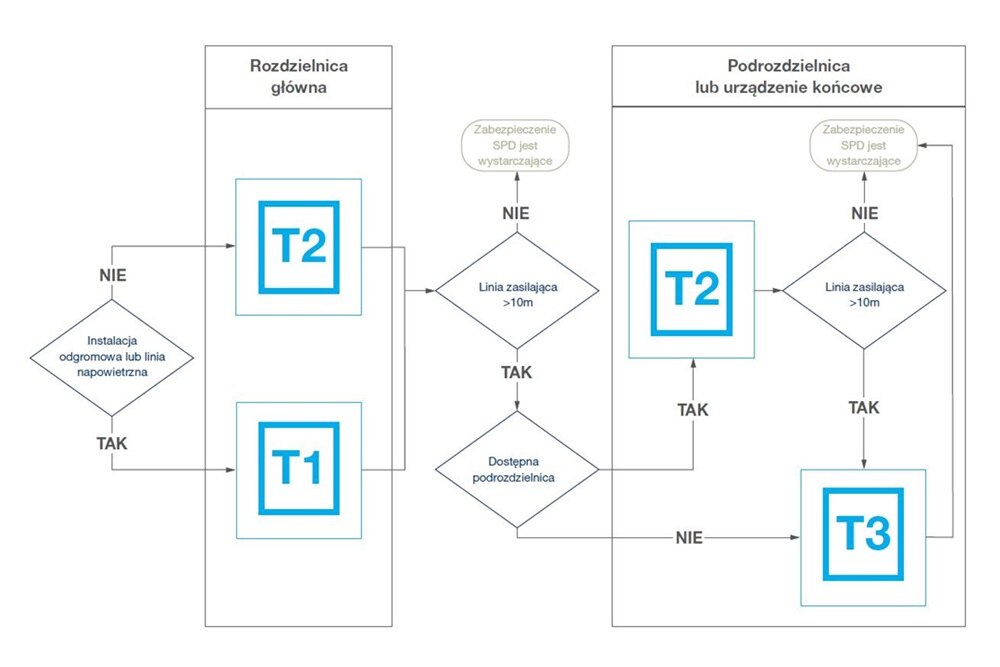

- Jeżeli długość odcinków instalacji wewnętrznej przekracza 10 m, należy zastosować dodatkowe SPD typu 2 i 3, zgodnie z zaleceniami normy
Ochrona budynków
przemysłowych
- Wzrost zapotrzebowania na energię powoduje rosnące wymogi dotyczące ochrony przed przepięciami
- W budownictwie komercyjnym istnieje wymóg stosowanie urządzeń chroniących przed przepięciami
- Obowiązujące wymogi zależą od klasyfikacji budynku wg dokumentu PN-EN/IEC 62305-1
Nowa rodzina ograniczników przepięć T2

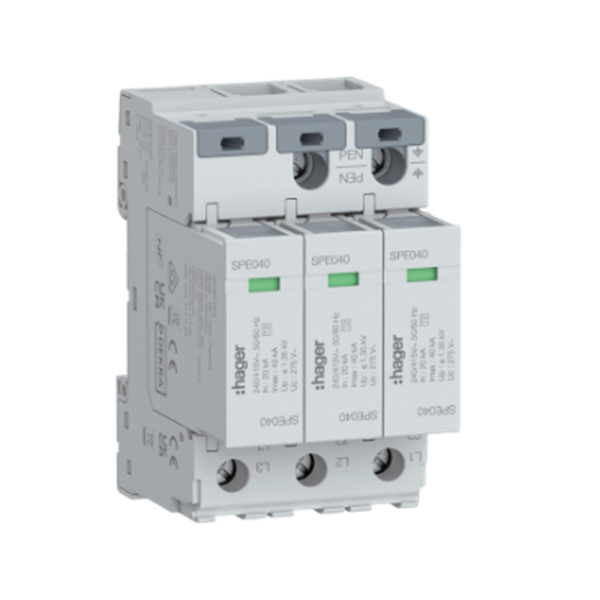

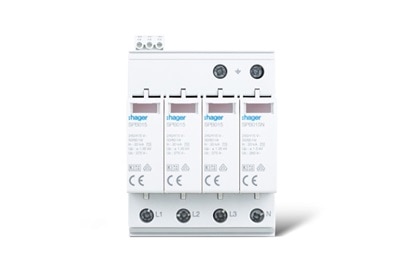

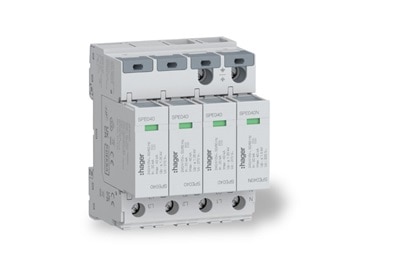

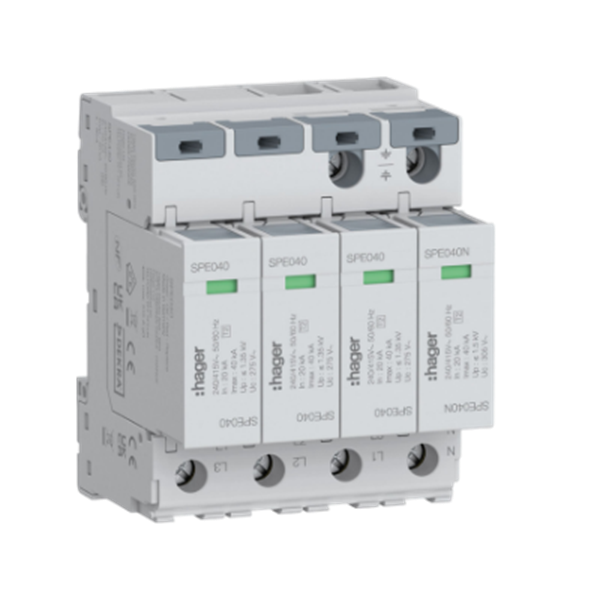

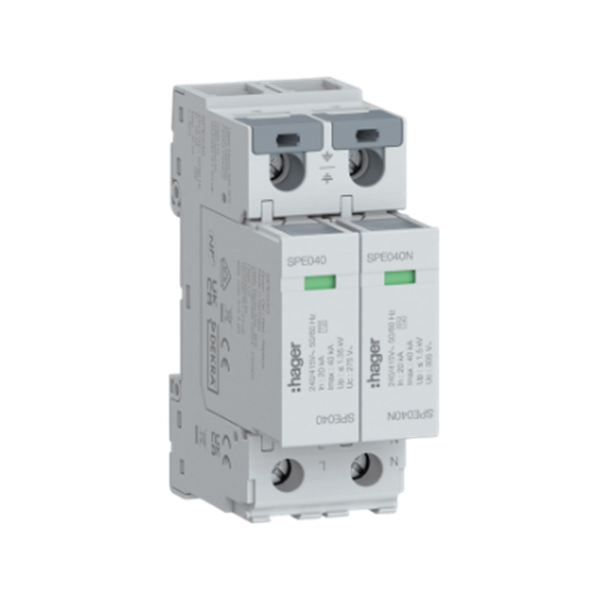

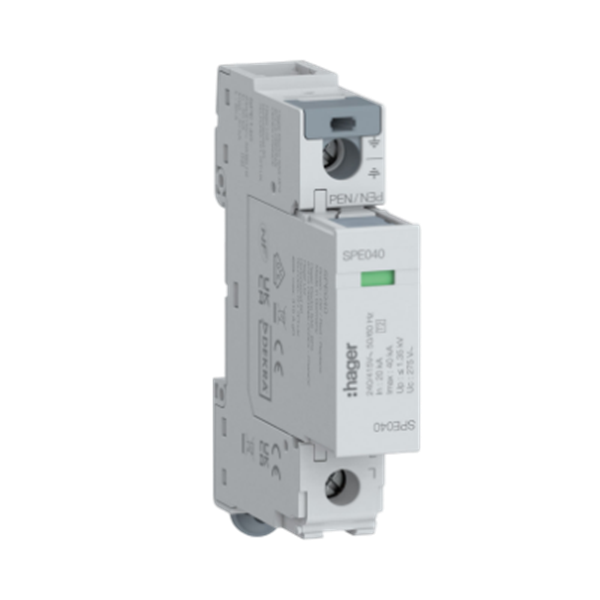

Ograniczniki przepięć (SPD) 1P, 2P, 3P, 4P zapewniają niezawodną ochronę instalacji elektrycznych przed przepięciami. Urządzenia oferują zdolność wyładowczą Imax 40 kA oraz wytrzymałość zwarciową ISCCR 50 kA.
Dzięki kompatybilności z poziomymi szynami fazowymi oraz odwracalnej konstrukcji (180°) montaż jest szybki i elastyczny. Brak konieczności dobezpieczenia do 315 A upraszcza projektowanie, a oddzielny styk zdalnej sygnalizacji umożliwia monitoring pracy.

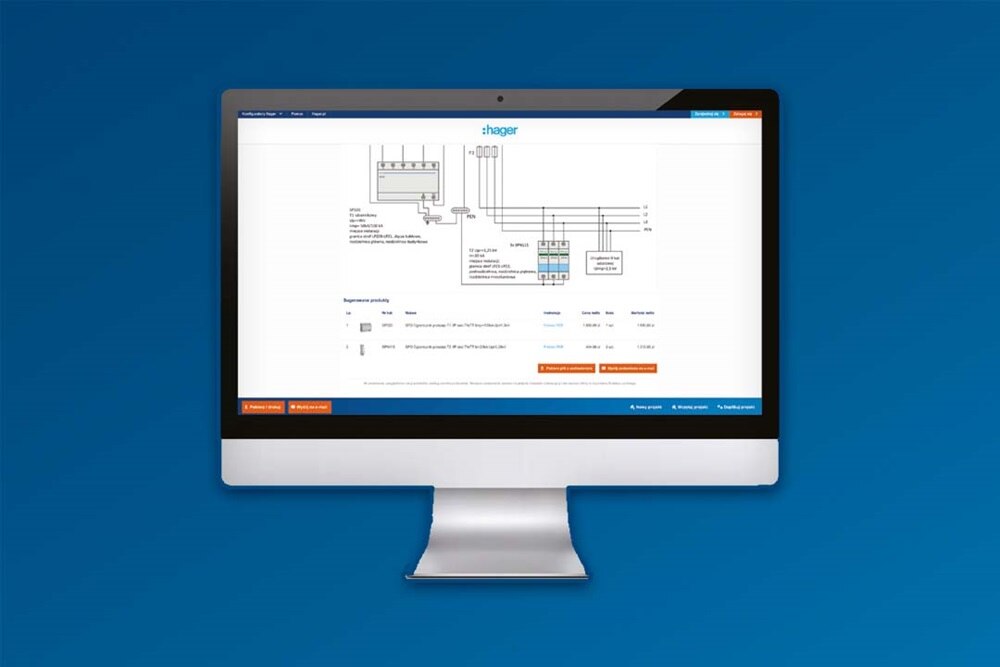

Konfigurator SPD
Program, który pomoże Ci dobrać odpowiednie urządzenia do ochrony przepięciowej w budynkach wielomieszkaniowych, jednorodzinnych, komercyjnych i przemysłowych.
Poszerzaj swoją wiedzę z zakresu SPD!
Ograniczniki przepięć w sezonie burzowym
Studium przypadku - budynek jednorodzinny
Sposób montażu SPD w rozdzielnicy
Czy wiesz, jak poprawnie zainstalować ogranicznik przepięć, aby zapewnić ochronę przepięciową instalacji?
