SPD Ogranicznik przepięć T2 3P 3+0 sieć TN-C In=20kA Imax=40kA Up≤1,35kV SPE340

Name: SPE340
Brand: Hager
SKU: SPE340
Price: 787.5 PLN

Cena

787,50 zł

/ szt. *

Znajdź sprzedawcę

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja
Więcej produktów

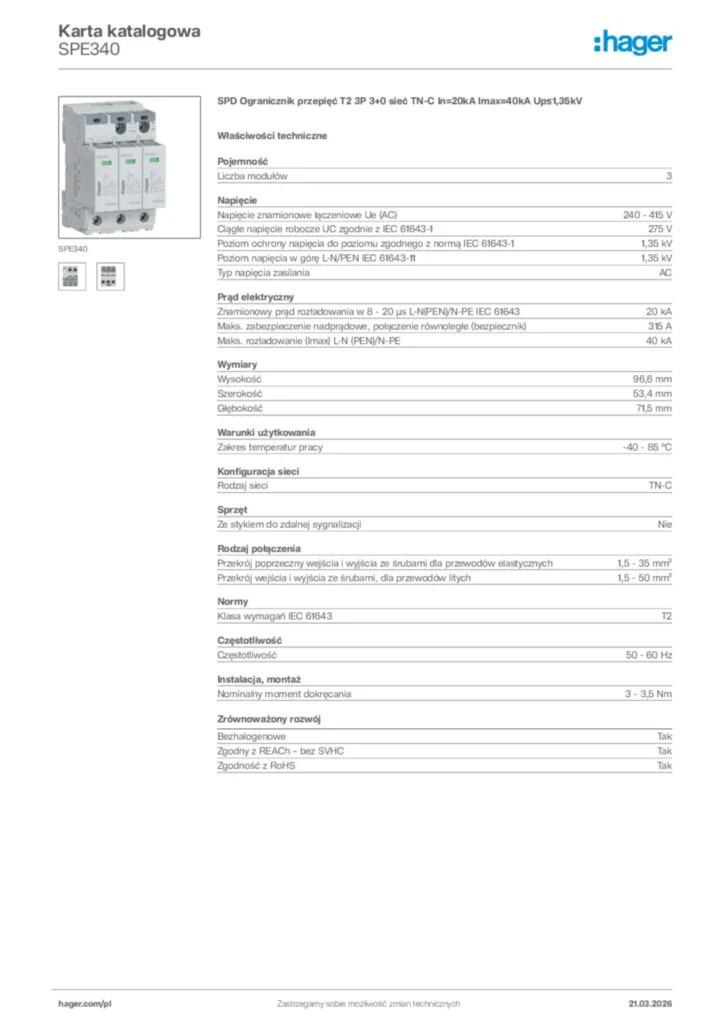

Pobierz kartę produktu

Uzupełnij swój system

Modułowa szyna fazowa 3 dostępne produkty
Akcesoria/części do ochrony przeciwprzepięciowej i syst. elektroenergetycznych 2 dostępne produkty

Specyfikacja techniczna

Liczba modułów

3

Napięcie znamionowe łączeniowe Ue (AC)

240 - 415 V
Ciągłe napięcie robocze UC zgodnie z IEC 61643-1

275 V
Poziom ochrony napięcia do poziomu zgodnego z normą IEC 61643-1

1,35 kV
Typ napięcia zasilania

AC
Referencyjne napięcie testowe Utest AC

264 V
Kategoria przepięciowa

3
Napięcie znamionowe

240 - 415 V AC ± 10%

Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik)

315 A
Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik)

80 A
Maksymalny prąd rozładowania (Imax)

40 kA
Znamionowy prąd wyładowczy

20 kA
Stopień ograniczania prądu następczego

0,1 kA
Prąd ciągły, Ic

≤ 0.4 mA

Wysokość

96,6 mm
Szerokość

53,4 mm
Głębokość

71,5 mm
Długość odizolowania

18 mm

Klasa ochrony przed wnikaniem (IP)

IP20C
Klasa ochronności

Klasa izolacji II
Nadaje się do wyższej klasy IP

IP20C z pokrywą ochronną styków
Tryb ochrony

L-PEN
Współczynnik wyzwalania k

1,6
Reakcja na tymczasowe przepięcie przy napięciu poniżej progu

350 V AC (5 s / withstand mode), 460 V AC (120 min / safe failure mode)

Zakres temperatur pracy

-40 - 85 °C
Ochrona przed wilgocią

5 - 95%
Temperatura przechowywania/transportu

-40 - 85 °C
Stopień zanieczyszczenia zgodnie z IEC 60664/IEC 60947-2

2
Maks. wysokość

2000 m

Kolor produktu

Jasnoszary
Kod RAL

7035
Materiał

Termoplast

Rodzaj sieci

TN-C
Sieć TN

Nie
Sieć TN-C

Tak
Sieć DC

Nie
Sieć IT

Nie
Sieć TT

Nie
Sieć TN-C-S

Nie
Sieć TN-S

Nie

Ze stykiem do zdalnej sygnalizacji

Nie
Znamionowy prąd obciążenia IL

80 A

Przekrój poprzeczny wejścia i wyjścia ze śrubami dla przewodów elastycznych

1,5 - 35 mm²
Przekrój wejścia i wyjścia ze śrubami, dla przewodów litych

1,5 - 50 mm²
Przekrój poprzeczny przewodu sztywnego, dla przewodu ochronnego

1,5 - 50 mm²
Przekrój poprzeczny przewodu elastycznego, dla przewodu ochronnego

1,5 - 35 mm²
Przekrój poprzeczny przewodu elastycznego

1.5 - 35 mm²
Przekrój poprzeczny przewodu sztywnego

1.5 - 50 mm²
Typ złącza/wtyku

Zaciski śrubowe
Liczba połączeń

1

Klasa wymagań IEC 61643

T2

Częstotliwość

50 - 60 Hz

Nominalny moment dokręcania

3 - 3,5 Nm
Montaż

Poziomy
Nadaje się do użytku w pomieszczeniach

Tak

Układ biegunów

3P

Ze zintegrowanym bezpiecznikiem

Nie

Rodzaj montażu

Szyna DIN, Stały
Typ połączenia

Połączenie śrubowe

Z lampką kontrolną

Nie

Tryb działania po osiągnięciu końca żywotności

OCM (open circuit mode)

Charakterystyka bezpiecznika

gG

Liczba półmodułów 17,5 mm

6

Filtr typ produktu

SPD

Wartość dla środowiska

Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej

Zgodność z RoHS Tak

Zgodny z REACH – bez SVHC Tak

Bezhalogenowe Tak
