RCCB Wyłącznik różnicowoprądowy 3P+N 40A 30mA 10kA B+ CDB640D
EAN
3250611627678
Liczba w opakowaniu
1 szt.
Grupa rabatowa
APA
Cena
4 467,00 zł
/ szt.
*
Zaloguj się, aby utworzyć listę produktów
Aby tworzyć listy produktów, musisz być zalogowany na swoje konto myHager
Uzupełnij swój system
Akcesoria opcjonalne
-
Kabel przyłączeniowy do skrzynek rozdzielczych 2 dostępne produkty -
Adapter do montażu na szynie DIN 1 dostępne produkty -
Akcesoria mechaniczne 1 dostępne produkty -
Styki pomocnicze i sygnalizacyjne 2 dostępne produkty -
Wyzwalacz wzrostowy 2 dostępne produkty -
Zobacz więcej 6 dostępne inne produkty
Uzupełnij swój system
-
K67L
Mostek łączący 1P z końcówkami tulejkowymi, dł. 250mm 10mm2
14,50 zł / szt.* -
K67MMostek łączący 1P z końcówkami widełkowymi, dł. 250mm 10mm2
17,60 zł / szt.*
-
L061
Profil podwyższający 15mm 1M
9,90 zł / szt.*
-
LZ060
Element dystansowy 0,5M
6,30 zł / szt.*
-
MZ201
Styk pomocniczy do MCB, RCBO 1NO+1NC Ith=6A 230VAC
143,00 zł / szt.* -
MZ202Styk sygnalizacyjny do MCB, RCBO 1NO+1NC Ith=6A 230VAC
206,00 zł / szt.*
-
MZ203
Wyzwalacz wzrostowy do MCB, RCCB, RCBO 110-130VDC / 230-415VAC
372,00 zł / szt.* -
MZ204Wyzwalacz wzrostowy do MCB, RCCB, RCBO 12-24VDC / 24-48VAC
353,00 zł / szt.*
-
MZ205Wyzwalacz podnapięciowy do MCB, RCCB, RCBO 48VDC
371,00 zł / szt.* -
MZ206Wyzwalacz podnapięciowy do MCB, RCCB, RCBO 230VAC
407,00 zł / szt.*
-
MZ212Wyzwalacz nadnapięciowy do MCB, RCCB, RCBO 230VAC
202,00 zł / szt.*
-
MZ906Napęd zdalny do MCB 1P RCBO 2P RCCB 10kA 2P/4P
2638,00 zł / szt.*
-
MZN121Przegrody izolacyjne kpl 3 szt. do MCB Icn=10000A/Icu=15kA, serii NxNxxx
41,40 zł / Komplet*
-
MZN175Mechanizm blokujący do MCB/RCCB/RCBO
55,00 zł / szt.*

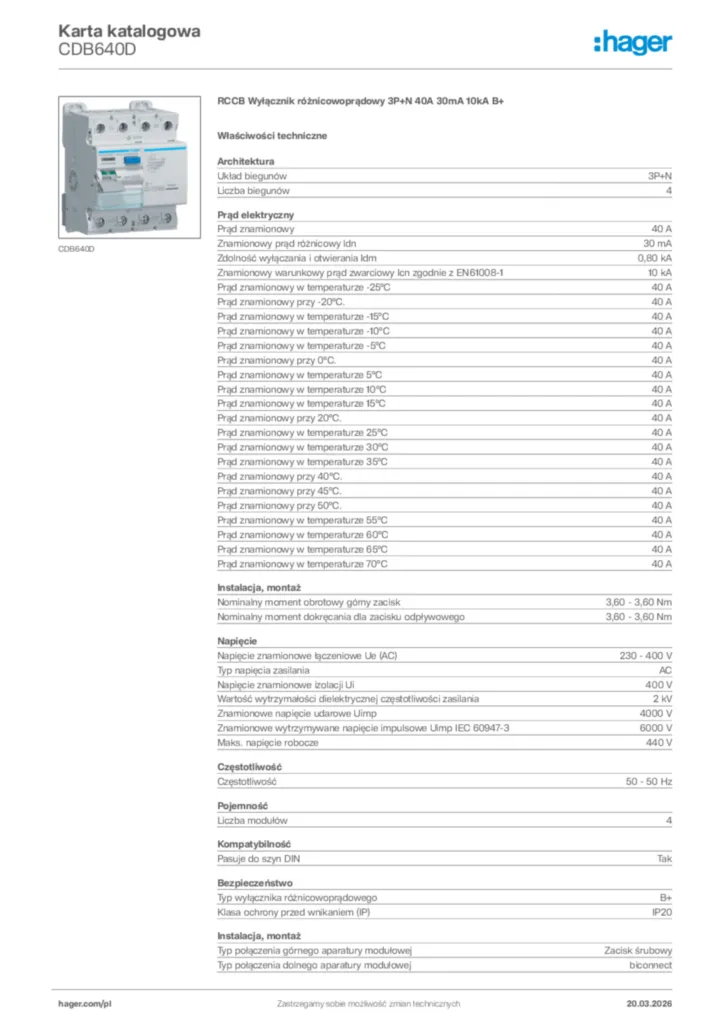

Specyfikacja techniczna
Architektura
-
Układ biegunów3P+N
Prąd elektryczny
-
Prąd znamionowy40 A
-
Znamionowy prąd różnicowy ldn30 mA
-
Zdolność wyłączania i otwierania Idm0,80 kA
-
Znamionowy warunkowy prąd zwarciowy Icn zgodnie z EN61008-110 kA
-
Prąd znamionowy w temperaturze -25°C40 A
-
Prąd znamionowy przy -20°C.40 A
-
Prąd znamionowy w temperaturze -15°C40 A
-
Prąd znamionowy w temperaturze -10°C40 A
-
Prąd znamionowy w temperaturze -5°C40 A
-
Prąd znamionowy przy 0°C.40 A
-
Prąd znamionowy w temperaturze 5°C40 A
-
Prąd znamionowy w temperaturze 10°C40 A
-
Prąd znamionowy w temperaturze 15°C40 A
-
Prąd znamionowy przy 20°C.40 A
-
Prąd znamionowy w temperaturze 25°C40 A
-
Prąd znamionowy w temperaturze 30°C40 A
-
Prąd znamionowy w temperaturze 35°C40 A
-
Prąd znamionowy przy 40°C.40 A
-
Prąd znamionowy przy 45°C.40 A
-
Prąd znamionowy przy 50°C.40 A
-
Prąd znamionowy w temperaturze 55°C40 A
-
Prąd znamionowy w temperaturze 60°C40 A
-
Prąd znamionowy w temperaturze 65°C40 A
-
Prąd znamionowy w temperaturze 70°C40 A
Główne atrybuty elektryczne
-
Nominalny moment obrotowy górny zacisk3,60 - 3,60 Nm
-
Nominalny moment dokręcania dla zacisku odpływowego3,60 - 3,60 Nm
Napięcie
-
Napięcie znamionowe łączeniowe Ue (AC)230 - 400 V
-
Typ napięcia zasilaniaAC
-
Napięcie znamionowe izolacji Ui400 V
-
Wartość wytrzymałości dielektrycznej częstotliwości zasilania2 kV
-
Znamionowe napięcie udarowe Uimp4000 V
-
Znamionowe wytrzymywane napięcie impulsowe Uimp IEC 60947-36000 V
-
Maks. napięcie robocze440 V
Częstotliwość
-
Częstotliwość50 - 50 Hz
Pojemność
-
Liczba modułów4
Kompatybilność
-
Pasuje do szyn DINTak
Bezpieczeństwo
-
Typ wyłącznika różnicowoprądowegoB+
-
Klasa ochrony przed wnikaniem (IP)IP20
Instalacja, montaż
-
Typ połączenia górnego aparatury modułowejZacisk śrubowy
-
Typ połączenia dolnego aparatury modułowejbiconnect
Rodzaj połączenia
-
Przekrój poprzeczny wyjścia ze śrubami, dla przewodów litych1 - 25 mm²
-
Przekrój poprzeczny zacisku śrubowego, dla przewodów elastycznych1 - 16 mm²
Moc
-
Całkowite straty mocy dla prądu znamionowego6,77 W
Warunki użytkowania
-
Maks. Wysokość n.p.m.2000 m
Wytrzymałość
-
Wytrzymałość elektryczna (liczba cykli)10000
-
Wytrzymałość mechaniczna (liczba cykli)20000
Łączność
-
Typ połączeniaZacisk śrubowy
-
Wyrównanie poziomu zacisków górnych aparatu modułowegoWyrównany zacisk
-
Wyrównanie dolnego połączenia dla urządzeń modułowychWyrównany zacisk
Wymiary
-
Wysokość85 mm
-
Szerokość72 mm
-
Głębokość70 mm
