Urządzenia do montażu na szynie DIN

RCCB Wyłącznik różnicowoprądowy 3P+N 125A 500mA 10kA A S CRA690

Name: CRA690
Brand: Hager
SKU: CRA6903
Price: 1620 PLN

EAN

3250611624448

Liczba w opakowaniu

1 szt.

Grupa rabatowa

APA

Dopasowane narzędzia

Aplikacja Hager Ready

Cena

1620,00 zł

/ szt. *

Znajdź sprzedawcę

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja
Więcej produktów

Pobierz kartę produktu

Uzupełnij swój system

Blokady i zamki 1 dostępne produkty
Separacja faz 1 dostępne produkty
Akcesoria mechaniczne 1 dostępne produkty
Wyzwalacz podnapięciowy 1 dostępne produkty
Wyzwalacz wzrostowy 2 dostępne produkty
Zwalnianie zbyt niskiego napięcia i zbyt wysokiego napięcia 1 dostępne produkty

Specyfikacja techniczna

Układ biegunów

3P+N

Prąd znamionowy

125 A
Znamionowy prąd różnicowy ldn

500 mA
Zdolność wyłączania i otwierania Idm

1,25 kA
Znamionowy warunkowy prąd zwarciowy Icn zgodnie z EN61008-1

10 kA
Prąd znamionowy w temperaturze -25°C

125 A
Prąd znamionowy przy -20°C.

125 A
Prąd znamionowy w temperaturze -15°C

125 A
Prąd znamionowy w temperaturze -10°C

125 A
Prąd znamionowy w temperaturze -5°C

125 A
Prąd znamionowy przy 0°C.

125 A
Prąd znamionowy w temperaturze 5°C

125 A
Prąd znamionowy w temperaturze 10°C

125 A
Prąd znamionowy w temperaturze 15°C

125 A
Prąd znamionowy przy 20°C.

125 A
Prąd znamionowy w temperaturze 25°C

125 A
Prąd znamionowy w temperaturze 30°C

125 A
Prąd znamionowy w temperaturze 35°C

125 A
Prąd znamionowy przy 40°C.

125 A
Prąd znamionowy przy 45°C.

120 A
Prąd znamionowy przy 50°C.

115 A
Prąd znamionowy w temperaturze 55°C

110 A
Prąd znamionowy w temperaturze 60°C

100 A
Prąd znamionowy w temperaturze 65°C

95 A
Prąd znamionowy w temperaturze 70°C

90 A

Napięcie znamionowe łączeniowe Ue (AC)

240 - 415 V
Typ napięcia zasilania

AC
Napięcie znamionowe izolacji Ui

500 V
Wartość wytrzymałości dielektrycznej częstotliwości zasilania

2 kV
Znamionowe napięcie udarowe Uimp

4000 V
Znamionowe wytrzymywane napięcie impulsowe Uimp IEC 60947-3

6000 V
Maks. napięcie robocze

456 V

Częstotliwość

50 - 50 Hz

Liczba modułów

4

Pasuje do szyn DIN

Tak

Typ wyłącznika różnicowoprądowego

A SEL
Klasa ochrony przed wnikaniem (IP)

IP20

Nominalny moment obrotowy górny zacisk

3,60 - 3,60 Nm
Nominalny moment dokręcania dla zacisku odpływowego

3,60 - 3,60 Nm
Typ połączenia dolnego aparatury modułowej

biconnect
Możliwość demontażu z góry

Tak

Przekrój poprzeczny wyjścia ze śrubami, dla przewodów litych

1 - 50 mm²
Przekrój poprzeczny zacisku śrubowego, dla przewodów elastycznych

1 - 35 mm²

Całkowite straty mocy dla prądu znamionowego

29,20 W

Maks. Wysokość n.p.m.

2000 m
Zakres temperatur pracy

-25 - 40 °C

Wytrzymałość elektryczna (liczba cykli)

10000
Wytrzymałość mechaniczna (liczba cykli)

20000

Typ połączenia

Zacisk śrubowy
Wyrównanie poziomu zacisków górnych aparatu modułowego

Wyrównany zacisk
Wyrównanie dolnego połączenia dla urządzeń modułowych

Wyrównany zacisk

Wysokość

85 mm
Szerokość

72 mm
Głębokość

70 mm

Wartość dla środowiska

Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej

Zgodność z RoHS Tak

Certyfikaty i dokumenty

PEP en-GB 2025-07-24

PDF

23,23 MB

Hager REACH declaration CRA690

PDF

Hager RoHS report CRA690

PDF

Pobierz

Obraz produktu

Zdjęcie produktu CRA690

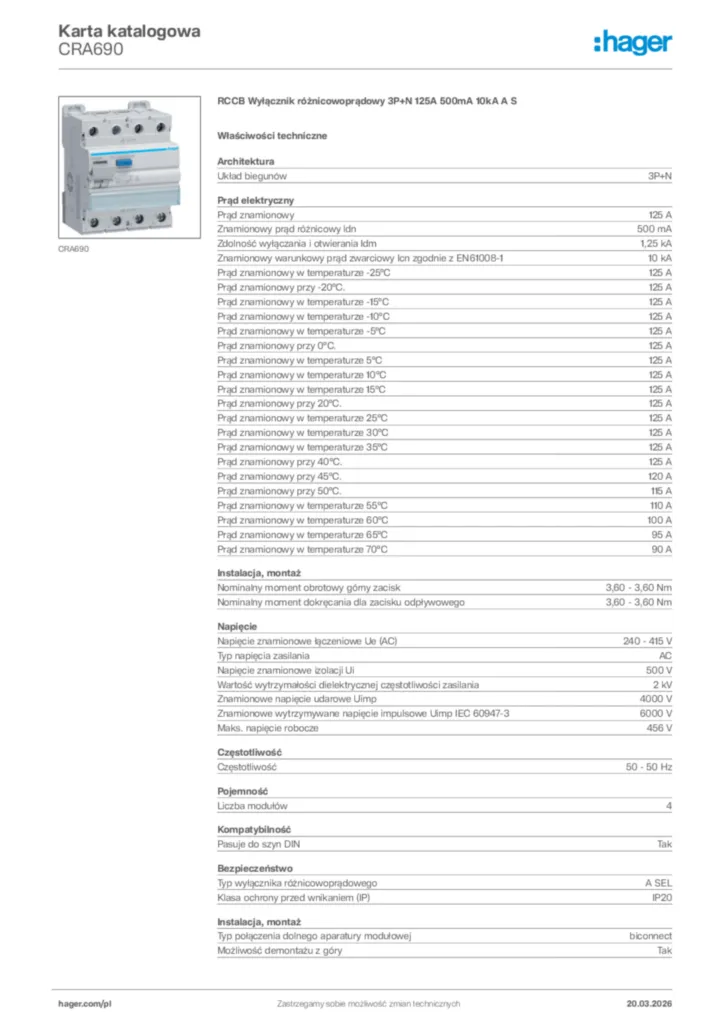

Product datasheet

Hager Dane katalogowe produktu CRA690

RCCB Wyłącznik różnicowoprądowy 3P+N 125A 500mA 10kA A S

PDF
Instrukcja montażu

Instrukcja montażu cs-CZ, en-GB, fr-FR, pl-PL, ru-RU 2023-06-01

PDF

1,20 MB
Broszura

Instrukcja techniczna - Podstawy zabezpieczeń w instalacjach elektrycznych

Broszura pl-PL 2025-04-07

PDF

8,38 MB
Katalog

Katalog główny - Rozdział energii

Katalog główny

PDF

197,18 MB
Narzędzia

Aplikacja Hager Ready

Twój cyfrowy asystent

URL
Dane techniczne - Deklaracja zgodności

Dane techniczne - Deklaracja zgodności en-GB 2025-01-15

PDF

1,04 MB

Deklaracja zgodności UE

RCCB Wyłączniki różnicowoprądowe Inc = 10000 A; CCA…, CCC…, CDA…, CDC…, CDF…, CDH…, CEA…, CEC…, CFA…, CFC…, CGA…, CGC…, CPA…, CPC…, CRA…

PDF

327,00 kB

Więcej materiałów

*Zastrzega się możliwość wprowadzenia zmian cenowych oraz technicznych w dowolnym momencie. Podane ceny nie zawierają podatku VAT
