Elastyczne zasi­lanie dużych pomiesz­czeń

Propo­no­wane rozwią­zania:

• System pokryty jastry­chem
• System współ­po­ziomy z jastry­chem
• System napodło­gowy
• System podłóg podwój­nych
• System podłóg podnie­sio­nych

Odpo­wiedź

Sposób wyko­nania insta­lacji, deter­mi­nuje zasto­so­wanie okre­ślo­nych, przy­pi­sa­nych tylko do niego produktów. Wybór systemu zależy w dużej mierze od jego prze­zna­czenia, czyli obiektu, w którym ma być użyty. Na przy­kład system kanałów zale­wa­nych w wylewce, stosuje się głównie w nowych budyn­kach, nato­miast system kanałów napodło­go­wych, prawie wyłącznie w obiek­tach istnie­ją­cych, histo­rycz­nych, czy moder­ni­zo­wa­nych.

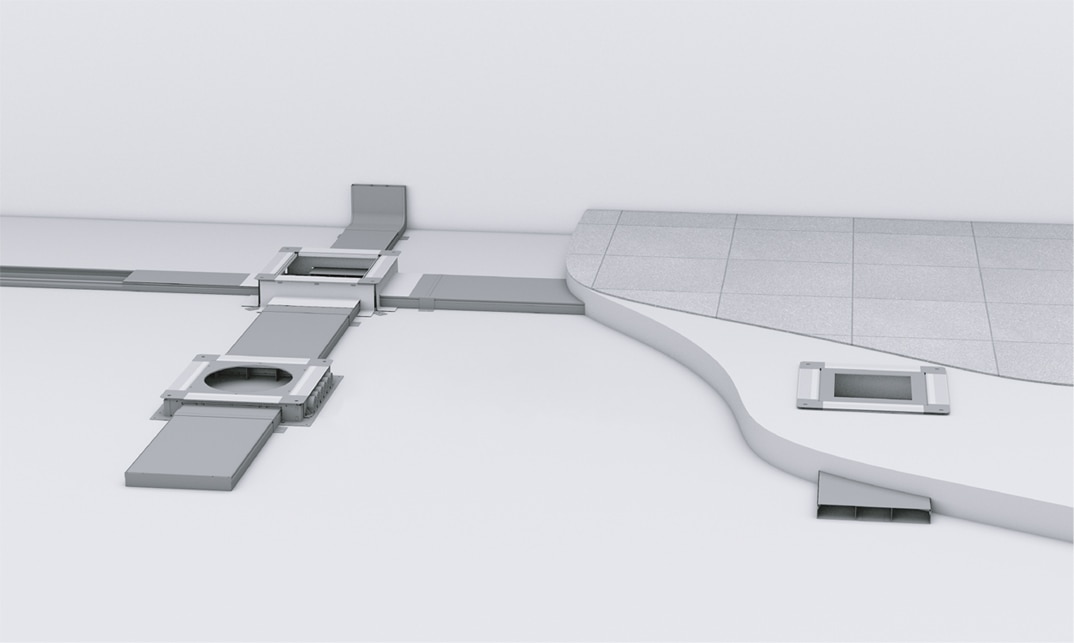

System kana­łowy w wylewce beto­nowej

tehalit.UK

Jest najbar­dziej rozpo­wszech­nionym i wyjąt­kowo prostym sposobem prowa­dzenia insta­lacji w podło­gach. System ten stanowi siatkę (prosto­padle prowa­dzo­nych) kanałów i puszek podło­go­wych, ułożo­nych i zamo­co­wa­nych w stropie, a następnie zala­nych jastry­chem (możliwe jest zasto­so­wanie dowol­nego rodzaju jastrychu). Kanały są całko­wicie niewi­doczne, a dostęp do nich możliwy jest tylko poprzez puszki podło­gowe.


Zasto­so­wanie: w szcze­gól­ności nowe obiekty biurowe, admi­ni­stra­cyjne i wysta­wien­nicze oraz budynki miesz­kalne (części wydzie­lone). Wszę­dzie tam, gdzie chcemy zapewnić solidną, mocną struk­turę podłogi.

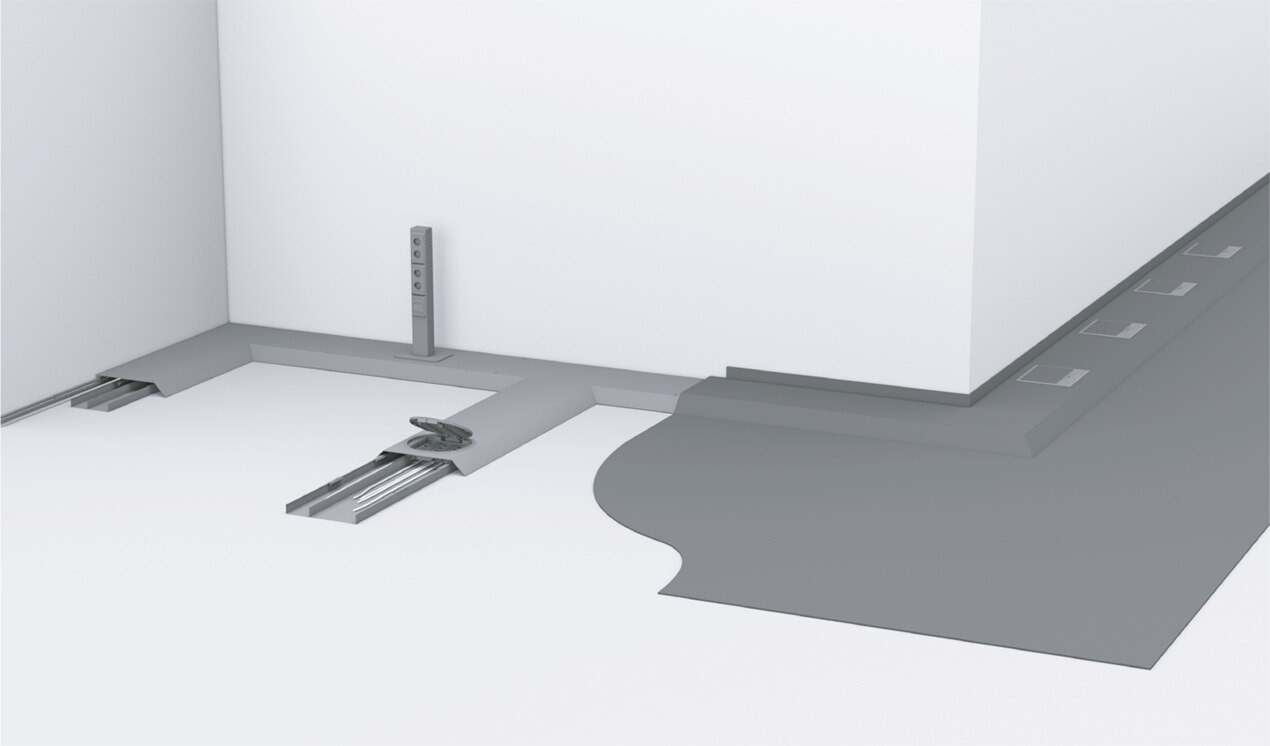

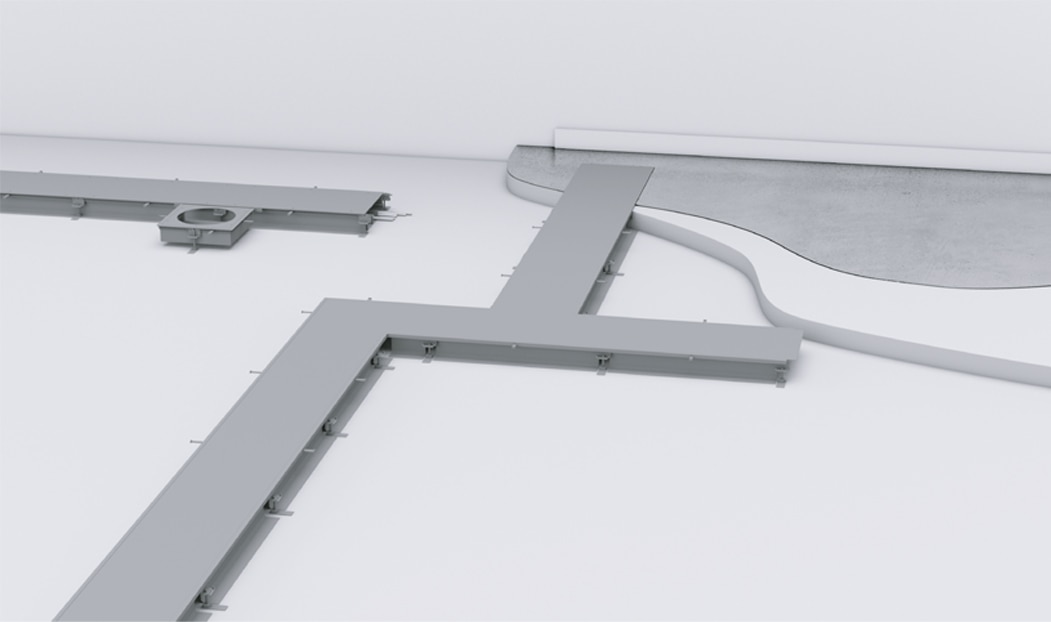

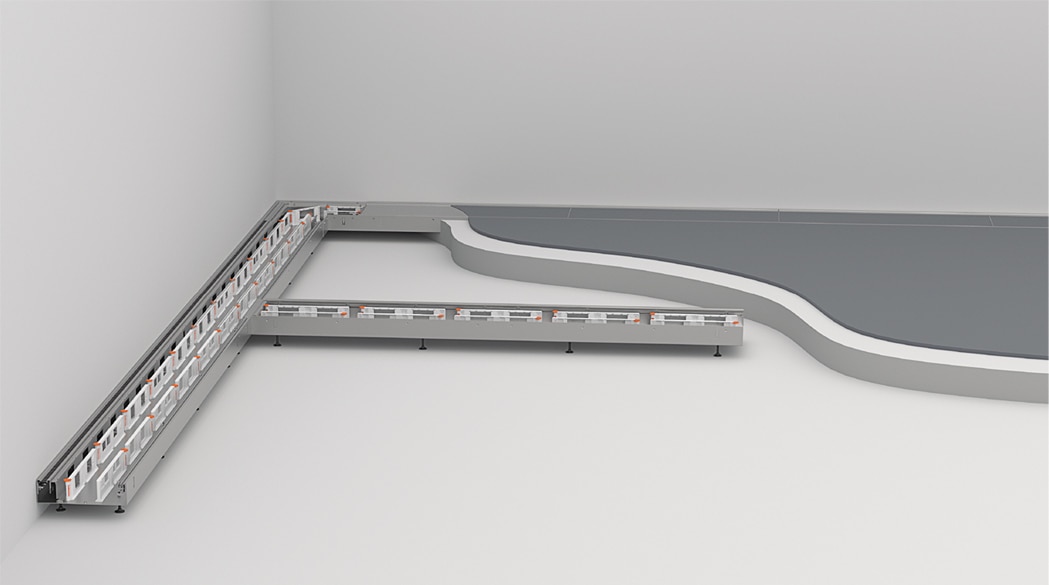

System kanałów współ­po­zio­mych

tehalit.BKG i tehalit.BK

tehalit.BKG stanowi kombi­nację kanałów współ­po­zio­mych – podło­go­wych oraz przy­ścien­nych reali­zo­wa­nych na indy­wi­du­alne zamó­wienie. System zapewnia nieza­wodne zasi­lanie, prze­pływ danych i połą­czenia komu­ni­ka­cyjne w całym pomiesz­czeniu. Kanały gwaran­tują precy­zyjną regu­lację wyso­kości z dokład­no­ścią do mili­metra, a szeroka gama kształtek zapewnia dokład­ność w dopa­so­waniu do każdego kąta.

Zasto­so­wanie: wszystkie rodzaje podłóg czysz­czo­nych na sucho.

System kanałów tehalit.BK można prowa­dzić w dowolnym miejscu. To dosko­nałe rozwią­zanie do pomiesz­czeń typu open space oraz w sytu­acjach, kiedy nie ma jeszcze projektu aran­żacji wnętrz. Kanały są otwie­rane na całej długości, można je dowolnie pozio­mować (na całej trasie), nato­miast jastry­chem oblane są tylko boki kanału.

Zasto­so­wanie: hale produk­cyjne, szpi­tale, labo­ra­toria, ale także pomiesz­czenia biurowe i admi­ni­stra­cyjne. Wyko­rzy­sty­wany w miej­scach, w których należy szybko, ale przy tym nowo­cze­śnie, wykonać insta­lacje elek­tryczne i słabo­prą­dowe, nie naru­szając przy tym struk­tury istnie­jącej podłogi.

Zasto­so­wanie: moder­ni­zacja istnie­ją­cych obiektów biuro­wych, admi­ni­stra­cyj­nych, muze­al­nych, labo­ra­to­ryj­nych, hal monta­żo­wych i produk­cyj­nych.

Systemy kanałów napodło­go­wych

tehalit.AK

Wyko­rzy­sty­wany w miej­scach, w których należy szybko, ale przy tym nowo­cze­śnie, wykonać insta­lacje elek­tryczne i słabo­prą­dowe, nie naru­szając przy tym struk­tury istnie­jącej podłogi.

Zasto­so­wanie: moder­ni­zacja istnie­ją­cych obiektów biuro­wych, admi­ni­stra­cyj­nych, muze­al­nych, labo­ra­to­ryj­nych, hal
monta­żo­wych i produk­cyj­nych.

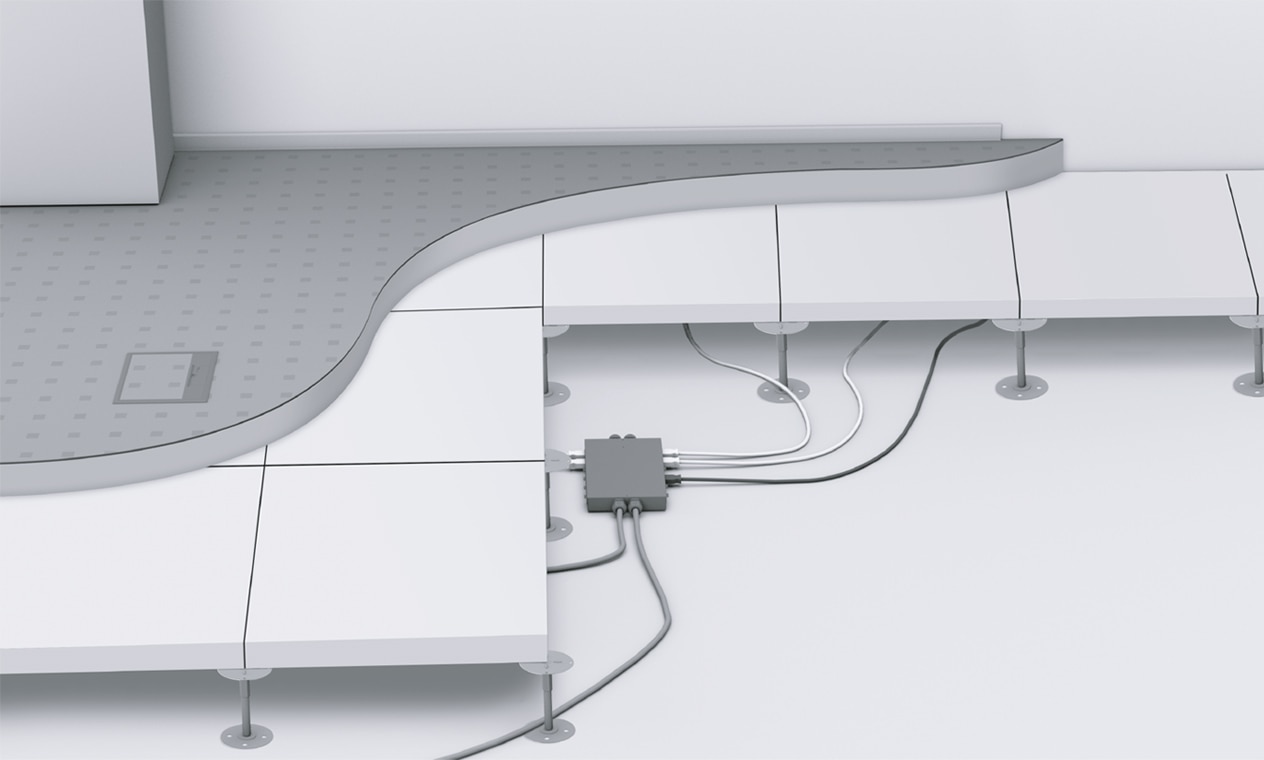

Systemy do podłóg podwój­nych i podnie­sio­nych

tehalit.DB i tehalit.HB

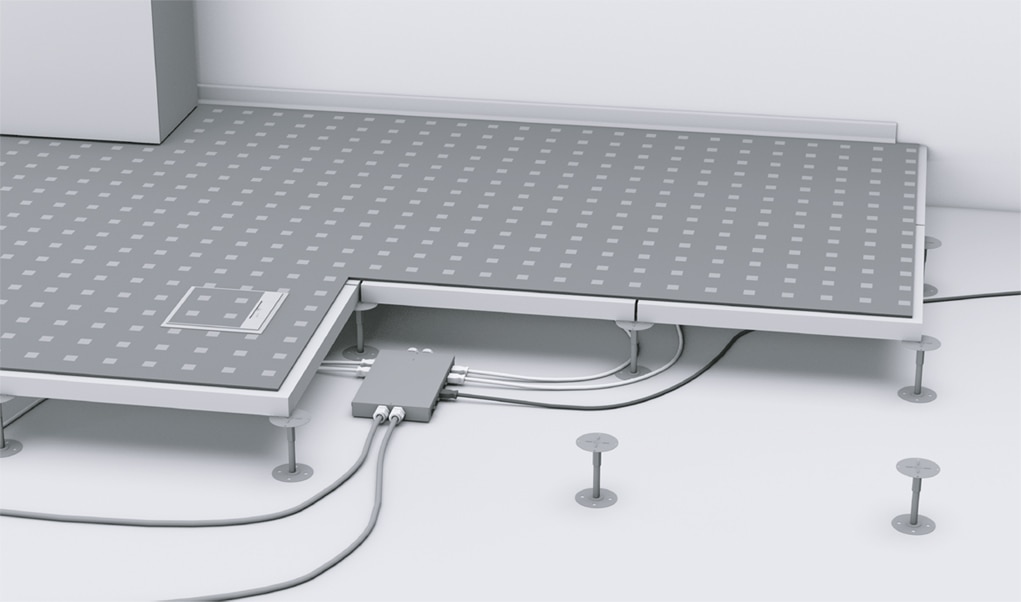

tehalit.DB jest obecnie najpow­szech­niej stoso­wanym rozwią­za­niem w nowych obiek­tach biuro­wych. Na stop­kach stalo­wych ukła­dane są płyty podłogi podnie­sionej, a pod nimi znaj­duje się wolna prze­strzeń do wyko­rzy­stania. System ten umoż­liwia proste i szybkie wyko­nanie insta­lacji podło­gowej, gdzie powierzchnie dzie­lone są zwykle ścian­kami dzia­ło­wymi.

Zasto­so­wanie: nowe obiekty biurowe, powierzchnie typu open space, pomiesz­czenia tech­no­lo­giczne, o dużej koncen­tracji
kabli (serwe­rownie), hale wysta­wien­nicze/targowe.

tehalit.HB

W przy­padku podłogi z prze­strzenią powietrzną, prefa­bry­ko­wane płyty z poli­sty­renu lub tworzywa sztucz­nego są ukła­dane na surowej płycie podło­gowej, a następnie zale­wane wylewką. W prze­ci­wień­stwie do podwójnej podłogi, w której poje­dyncze płyty mogą być wymie­niane według potrzeb, podłoga z prze­strzenią powietrzną to zamknięta płyta wylew­kowa na nogach. Podobnie jak w przy­padku podwójnej podłogi, prze­wo­dzenie można bardzo elastycznie zapro­jek­tować za pomocą systemów
typu Plug-and-Play.

Należy wziąć pod uwagę:

• Prze­wody tele­tech­niczne
• Prze­wody zasi­la­jące
• Prze­wody multi­me­dialne

Odpo­wiedź

Infor­macja o obję­tości prze­wodów jest potrzebna przy doborze odpo­wied­niego kanału. Do obli­czeń stosuje się formułę d2 (śred­nica kabla do kwadratu).

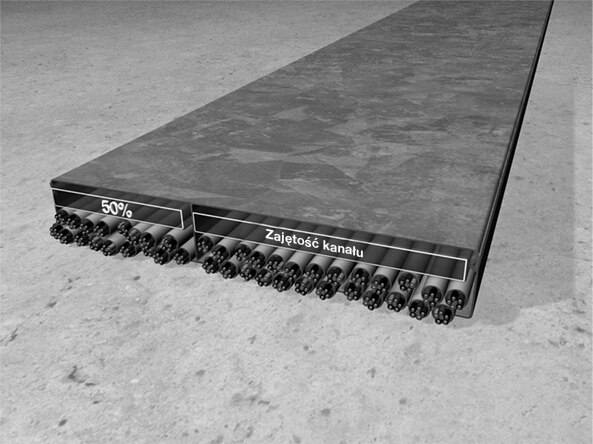

Uwaga: należy zostawić w kanale rezerwę miejsca (do później­szego dokła­dania prze­wodów). Przyj­muje się, że zaję­tość kanału wynosi ok. 50%.

Prak­tyka poka­zuje także, że należy oddzielać w kanale prze­wody silno- i słabo­prą­dowe. Prowadzi się je w oddziel­nych komo­rach kanału (podział prze­gro­dami). Wyli­czenie obję­tości (zaję­tości) prze­wodów należy prze­pro­wa­dzać do każdej komory kanału oddzielnie.

Jeśli kable są podda­wane dużym obcią­że­niom prądowym, należy wziąć pod uwagę ich nagrze­wanie. Należy prze­strzegać wszyst­kich poda­nych prze­pisów, min: B. DIN VDE 0100.

Przy plano­waniu należy wziąć pod uwagę:

• Grubość jastrychu wraz z ewen­tu­al­nymi warstwami izola­cyj­nymi
• Grubość wykła­dziny podło­gowej/ gresu/ paneli

Odpo­wiedź

Decy­du­jącym kryte­rium prawi­dło­wego doboru kanału jest struk­tura podłogi. Wyso­kość wylewki defi­niuje prze­strzeń do insta­lacji podło­gowej. Coraz częściej można spotkać się z sytu­acją, że wylewka jest cieńsza ze względu na koszty. W Hager mamy na to sposób - jeśli wyso­kość jastrychu jest bardzo mała, wtedy mogą pomóc rozwią­zania specjalne.

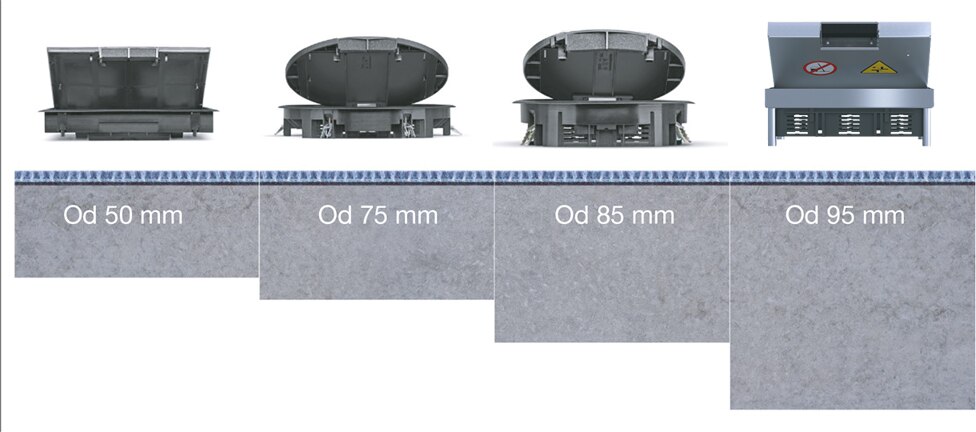

Insta­lacja urzą­dzeń do każdego rodzaju podłogi:

- specjalne rozwią­zania do wylewki o wyso­kość od 40 mm
- pokrywa z płaską głębo­ko­ścią zabu­dowy na wyso­kości wylewki od 50 mm
- stan­dar­dowe pokrywy (wykła­dzina podło­gowa 5 mm) do wyso­kości wylewki od 75 mm
- stan­dar­dowe pokrywy (wykła­dzina podło­gowa 12 mm) do wyso­kości wylewki od 85 mm
- puszki podło­gowe ze stali nierdzewnej do wyso­kości wylewki od 95 mm

• Parkiet
• Lino­leum
• Płytki/Granit
• Dywan
• Wykła­dzina

Odpo­wiedź

Często rodzaj wykoń­czenia posadzki okre­ślony jest już z góry w doku­men­tacji projek­towej. Czasem pojawia się dopiero przy opra­co­waniu aran­żacji pomiesz­czenia. Każdy rodzaj pokrycia posadzki nieza­leżnie od tego, czy jest to dywan, laminat, parkiet, płytki, kamień, podłoga z PVC, czy lino­leum, ma inną wyso­kość. Oznacza to, że nie każde pokrycie pasuje do każdej pokrywy uchylnej. Dlatego też dany rodzaj wykoń­czenia wymaga doboru okre­ślonej pokrywy uchylnej lub kasety.

W podło­go­wych syste­mach tehalit/elek­tra­plan mamy do dyspo­zycji 3 wyso­kości (grubości) pokrycia posa­dzek:

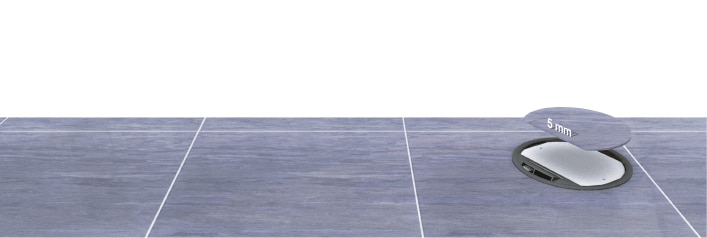

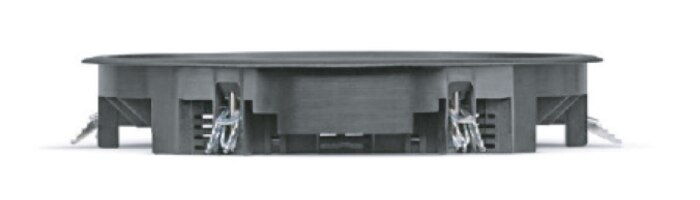

Do 5 mm

Do wykła­dzin typu: dywan, laminat, PCW itp., gdzie ramka pokrywy ma maks. grubość 5 mm. Jest to stan­dar­dowe wyko­nanie pokryw uchyl­nych. W tych pokry­wach możemy wkleić także cieńsze mate­riały np. lino­leum o grubości 3-4 mm.

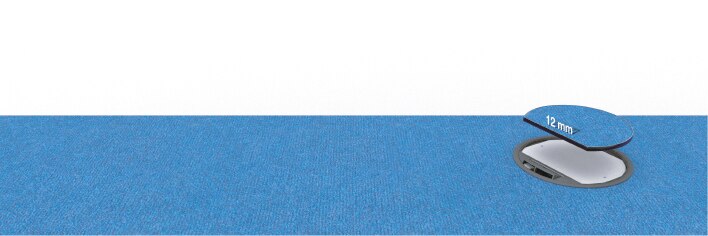

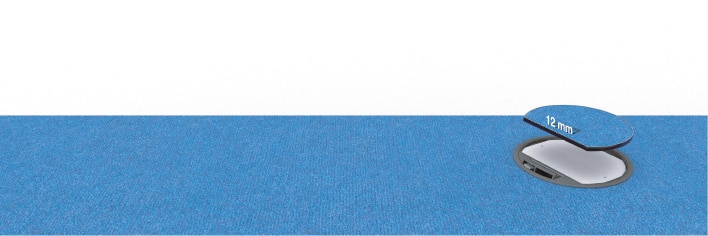

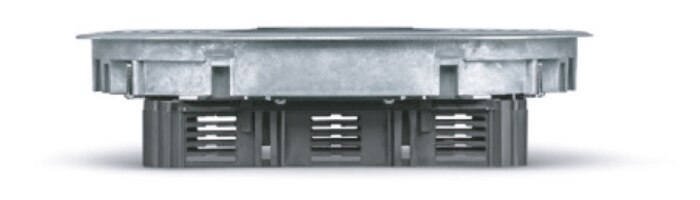

Do 12 mm

Do dywanów i lami­natu. Podłogi lami­no­wane i dywa­nowe zazwy­czaj mają grubość 8-10 mm. Niektóre rodzaje lami­natów z klejem są jeszcze wyższe. W tym przy­padku typowe ramy w wyso­kości 10 mm nie są odpo­wiednie. Hager, jako jedyny dostawca, oferuje stan­dar­dowe produkty z wyso­ko­ścią ramy 12 mm. Jeśli rama jest zbyt wysoka, można wyko­rzy­stać wypeł­nienie karto­nowe VEDExx grubości 1-2 mm.

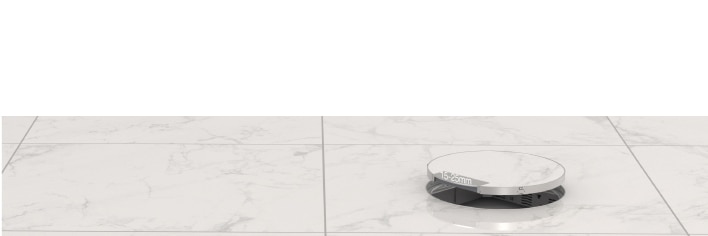

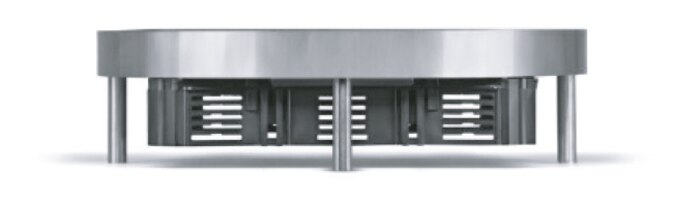

Do 25 mm

Do mate­riałów wykoń­czenia podłogi o grubości więk­szej niż 12 mm musimy zasto­sować kasety meta­lowe (stal nierdzewna, mosiądz). Maksy­malna grubość mate­riału do wkle­jenia w wyjmo­waną ramę kasety wynosi 25 mm. Dotyczy to przede wszystkim parkietu i kamieni natu­ral­nych (marmur, granit itd.). Pod cieńsze mate­riały trzeba w ramę dodat­kowo wkleić twardą podkładkę (np. z płyty MDF), aby uzyskać łącznie 25 mm.

• Podłogi czysz­czone na sucho
• Podłogi czysz­czone na wilgotno
• Podłogi czysz­czone na mokro

Odpo­wiedź

W zależ­ności od rodzaju zabru­dzenia, na które nara­żona jest podłoga, rozróżnia się podłogi czysz­czone na sucho, na wilgotno oraz na mokro.

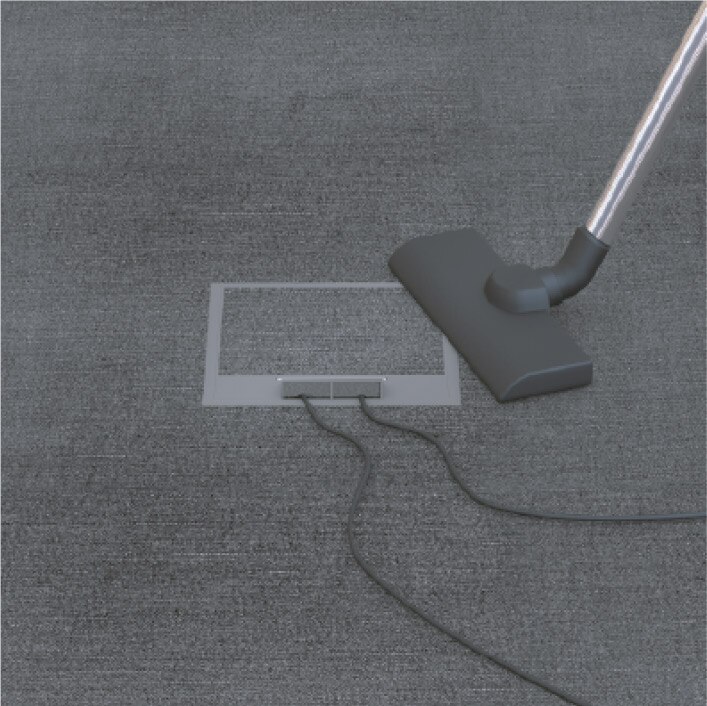

Podłogi czysz­czone na sucho:
Czysz­czenie podłóg użyt­ko­wa­nych na sucho (przede wszystkim pomiesz­czenia biurowe z podło­gami pokry­tymi wykła­dzi­nami dywa­no­wymi), odbywa się głównie za pomocą odku­rzaczy. W podłodze czysz­czonej na sucho zamon­to­wane mogą być wtedy dowolne pokrywy uchylne oraz kasety meta­lowe, także z wypu­stem uchylnym.

Podłogi czysz­czone na wilgotno:
Do podłóg użyt­ko­wa­nych i czysz­czo­nych na wilgotno (m. in. podłogi z kana­łami współ­po­zio­mymi do podłóg czysz­czo­nych na wilgotno), pokry­tych przede wszystkim gresem, kamie­niem natu­ralnym, parkietem, lino­leum lub podobną wykła­dziną, używa się do zmywania wilgot­nych tkanin. W podło­gach czysz­czo­nych na wilgotno można zamon­tować odpo­wiednie puszki podło­gowe pełne lub wyłącznie z wypu­stami na kable w formie tubusa.

Uwaga: asor­ty­ment firmy Hager stoso­wany do podłóg czysz­czo­nych na wilgotno posiada stopień ochrony IP30.

Podłogi czysz­czone na mokro:

Do podłóg użyt­ko­wa­nych i czysz­czo­nych na mokro, pokry­tych przede wszystkim gresem, kamie­niem natu­ralnym, parkietem, lino­leum lub podobną
wykła­dziną, używa się do zmywania wilgotne tkaniny, specjalne szczotki lub urzą­dzenia.

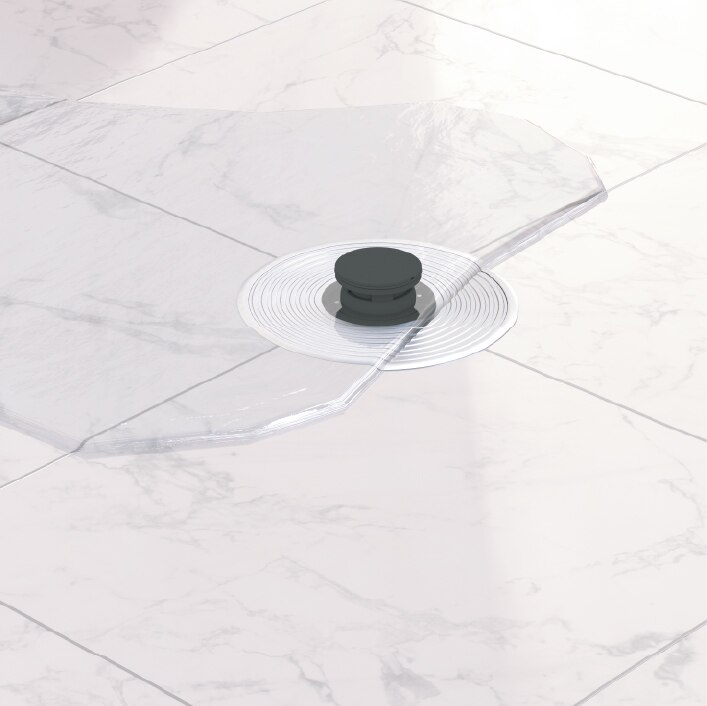

W podło­gach czysz­czo­nych na mokro można zamon­tować puszki podło­gowe ze stali nierdzewnej z IP54 lub pokrywy uchylne z alumi­nium VANR IP66 z wypu­stami na kable w formie tubusa. Dosko­nale sprawdzą się również małe floorbox-y z IP54 wyko­nane ze stopu cynku.

Uwaga: stopień ochrony IP54-IP66 uzysku­jemy jedynie przy zamkniętej pokrywie (bez zamon­to­wa­nego tubusa).

• Rozwią­zanie stan­dar­dowe (od 1500 N)
• Rozwią­zanie najaz­dowe (od 7500 N)
• Rozwią­zanie specjalne na duże obcią­żenia (od 20 000N)

Odpo­wiedź

Obok innych wymogów stawia­nych systemom podło­gowym, trzeba pamiętać również o dopusz­czal­nych naci­skach na kanały, puszki i kasety podło­gowe. W zwyczajnym biurze wystarcza stan­dar­dowe obcią­żenie 1500 N. Jednakże nie wystarczy to w budyn­kach użytecz­ności publicznej (dworce, ltniska itd.), w obiek­tach handlo­wych (galerie handlowe, super­mar­kety itp.), salo­nach samo­cho­do­wych, pomiesz­cze­niach produk­cyj­nych i maga­zy­no­wych itd. Obcią­żenie podłóg np. wózkami widło­wymi, a ponadto podłóg zmywa­nych agre­ga­tami czysz­czą­cymi jest wtedy znacznie wyższe.

Rozwią­zanie stan­dar­dowe - obcią­żal­ność: 1500 N

Dotyczy to wszyst­kich pokryw uchyl­nych i kaset podło­go­wych ze stali nierdzewnej - z uchylnym wypu­stem na kable, jak również kanałów współ­po­zio­mych i napodło­go­wych. Stan­dar­dowe obcią­żenie 1500 N wystarcza zwykle do zasto­sowań typowo biuro­wych.

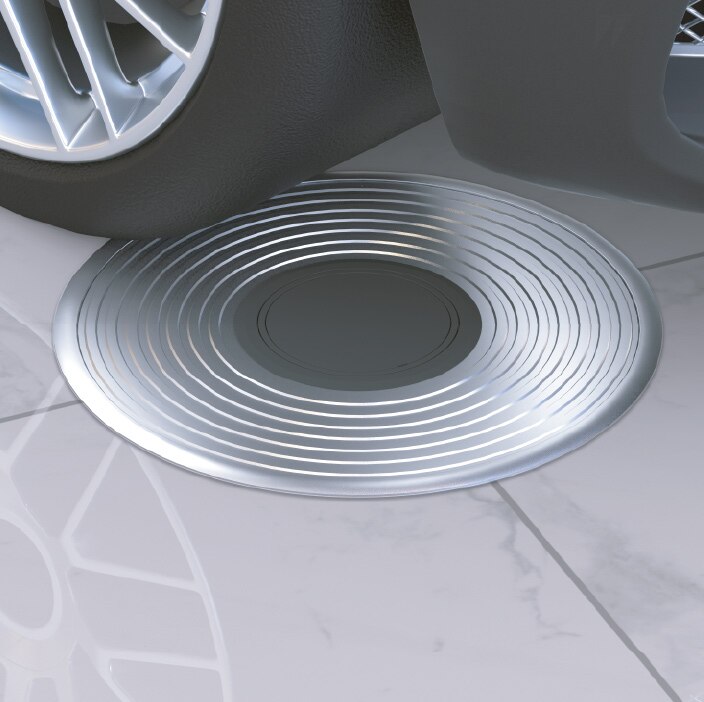

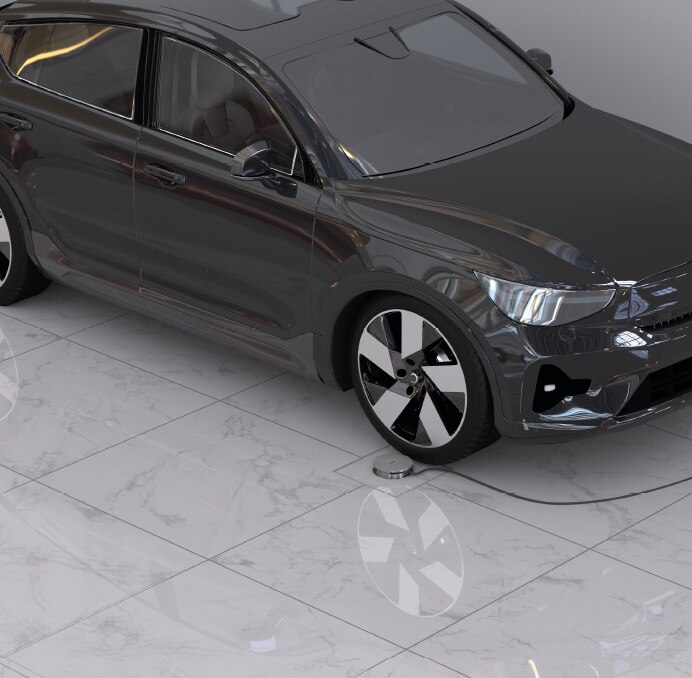

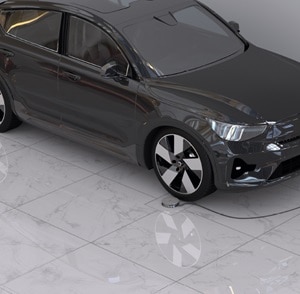

Rozwią­zanie najaz­dowe - obcią­żal­ność: 5000 N/7500 N

Zwięk­szone obcią­żenie do 7500 N (najazd samo­chodu osobo­wego) wytrzy­mują alumi­niowe pokrywy uchylne. Wtedy wypust na kable może być tylko w formie tubusa alumi­nio­wego. Przy zasto­so­waniu pokryw uchyl­nych z tubusem z polia­midu obcią­żenie wynosi 5000 N.

Rozwią­zanie specjalne - obcią­żal­ność 20 000 N

System puszek podło­go­wych wraz z kana­łami zale­wa­nymi w betonie tehalit.UK można zapro­jek­tować, tak aby speł­niał wyma­gania dużych obciążeń nawet 2 ton.

Należy wziąć pod uwagę:

• Rozmiar
• Liczbę urzą­dzeń
• Kształt
• Mate­riał

Odpo­wiedź

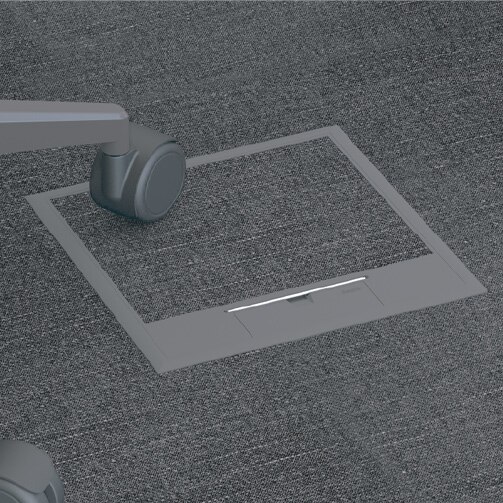

O doborze pokrywy uchylnej decy­duje ilość gniazd - zasi­la­ją­cych, tele­tech­nicz­nych, multi­me­dial­nych i innych. Pokrywy i kasety podło­gowe tehalit.VE-EE są kompa­ty­bilne z każdym systemem insta­la­cyjnym electraplan i tehalit. W zależ­ności od potrzeb mogą być wypo­sa­żone w od dwóch do szes­nastu gniazd. Floorbox-y dostępne są w wielu mate­ria­łach, kształ­tach i kolo­rach.

Poliamid

Stan­dar­dowym mate­riałem, z którego wyko­nane są pokrywy uchylne, jest poliamid. Pokrywy polia­mi­dowe wytrzy­mują obcią­żenie do 1,5 kN (wg. EN 50085-2-2) i wyko­rzy­sty­wane są w klasycz­nych insta­la­cjach podło­go­wych. Pokrywy uchylne z polia­midu dostępne są w dwóch kolo­rach. Istnieje również możli­wość zamó­wienia dowol­nego koloru – w zależ­ności od wiel­kości zamó­wienia. Dostępne kolory: stalowy (RAL 7011), czarny (RAL 9005). Możli­wość podpięcia: 4, 6, 8, 9, 10 lub 12.

Alumi­nium

W połą­czeniu z najwyż­szej jakości podło­gami, np. płytami kamien­nymi, zaleca się stoso­wanie pokryw uchyl­nych z alumi­nium. Są one nie tylko stabilne, ale też nadają podłodze bardziej elegancki wygląd. Alumi­nium ma zasto­so­wanie w miej­scach o dużym obcią­żeniu, jak na przy­kład miejsca użytecz­ności publicznej - sale wysta­wowe, dworce, lotniska. Pokrywy alumi­niowe Hager wytrzy­mują obcią­żenie do 10 kN wg. EN 50085-2-2 (6.103) - przy zasto­so­waniu alumi­nio­wego tubusa. Możli­wość podpięcia: 6 lub 12 urzą­dzeń.

Stal nierdzewna

Pokrywy uchylne ze stali nierdzewnej są bardzo wytrzy­małe. Odpo­wia­dają obcią­żeniu 1,5 kN. Jako kasety pozio­mo­wane z dodat­kowym wypo­sa­że­niem wytrzy­mują nawet do 20 kN. Możli­wość podpięcia: 2, 4, 6 lub 12 urzą­dzeń.
