CADprofi hager
kreator sche­matów

Środo­wisko CAD’owskie to najbar­dziej popu­larny stan­dard dla projek­tantów insta­lacji elek­trycz­nych, dlatego firma Hager przy­go­to­wała i rozwija bazę swoich produktów oraz narzę­dzia wspo­ma­ga­jące proces projek­towy. CADprofi hager to baza produktów, która znacznie ułatwia i przy­spiesza projek­to­wanie osobom pracu­jącym w środo­wisku CAD. Zawiera zesta­wienie rysunków rozdzielnic, urzą­dzeń zabez­pie­cza­ją­cych, auto­ma­tyki budynku, osprzętu elek­tro­in­sta­la­cyj­nego, systemów prowa­dzenia prze­wodów oraz systemy rozdziału energii univers. Jest ona podzie­lona na cztery grupy:

1. Apara­tura i rozdziel­nice niskiego napięcia
2. Kreator sche­matów rozdziału energii
3. Osprzęt elek­tro­in­sta­la­cyjny
4. Systemy prowa­dzenia insta­lacji

Zgod­ność z progra­mami CAD

CADprofi hager to baza produktów z aktu­al­nymi rysun­kami i symbo­lami, która ułatwia proces projek­to­wania insta­lacji elek­trycz­nych. Nasza nakładka współ­pra­cuje z progra­mami opar­tymi na środo­wisku CAD’owskim. CADprofi hager współ­pra­cuje z progra­mami: AutoCAD, Bric­scad, GstarCAD, progeCAD, ZWCAD i innymi.

Kreator sche­matów rozdziału energii

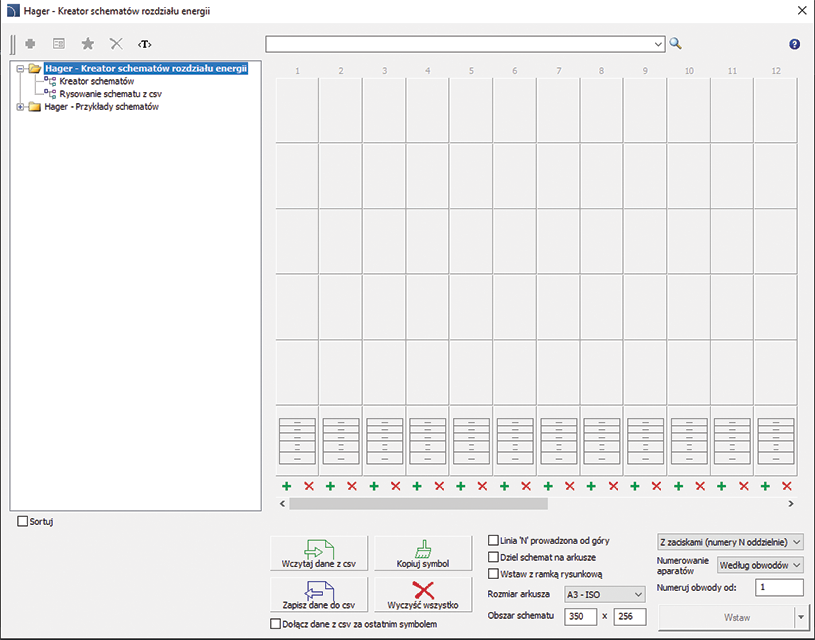

Kreator sche­matów rozdziału energii, to narzą­dzie, które pozwala tworzyć sche­maty elek­tryczne w oparciu o tabelę. Ten sposób budo­wania sche­matu jest dużo szybszy, zapewnia odpo­wiedni stan­dard oraz powta­rzal­ność rozmiesz­czenia produktów. Utwo­rzony schemat w formie tabeli możemy jednym klik­nię­ciem prze­nieść na arkusz programu CAD i / lub zapisać w formacie csv.

Całe narzę­dzie jest podzie­lone na trzy grupy o różnym zasto­so­waniu:

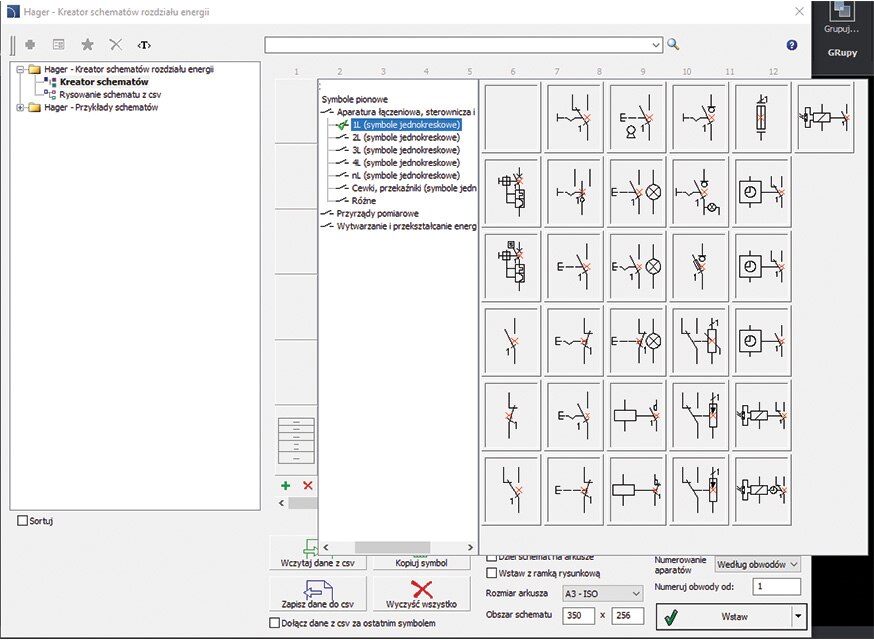

Kreator sche­matów – umoż­liwia tworzenie sche­matu w ukła­dzie tabeli z wyko­rzy­sta­niem symboli elek­trycz­nych 1-, 2-, 3- i 4-biegu­no­wych oraz przy­pi­sa­nych do nich urzą­dzeń firmy Hager. Klikając na prostokąt, miejsce umiesz­czenia symbolu urzą­dzenia, program prze­nosi nas do kata­logu, bazy symboli. Katalog jest ułożony w formacie „drzewa”, ponieważ z takim układem mamy najczę­ściej do czynienia korzy­stając z różnych baz produk­to­wych.

Produkty są tutaj podzie­lone na trzy grupy:

• Apara­tura łącze­niowa, sterow­nicza i zabez­pie­cza­jąca.
• Przy­rządy pomia­rowe.
• Wytwa­rzanie i prze­kształ­canie energii elek­trycznej.

W zależ­ności od rodzaju sieci, mamy do wyboru symbole 1-, 2-, 3- lub 4-biegu­nowe. Dopa­so­wując urzą­dzenie do typu sieci, np. rozłącznik główny do sieci TN-S, wcho­dzimy w urzą­dzenia 4-biegu­nowe i w tej grupie szukamy symbolu rozłącz­nika. Ułatwie­niem jest okienko podpo­wiedzi, które pojawia się po naje­chaniu kursorem na dany symbol. Po wybraniu symbolu, który zostanie wsta­wiony do naszego prosto­kąta (okienka) w tabeli, zosta­jemy prze­kie­ro­wani do kata­logu Hager. Jednak, w celu ułatwienia i przy­spie­szenia wyboru, znaj­du­jemy się w odpo­wied­niej grupie produktów, w naszym przy­kła­dzie jest to grupa rozłącz­ników izola­cyj­nych modu­ło­wych 4-biegu­no­wych.

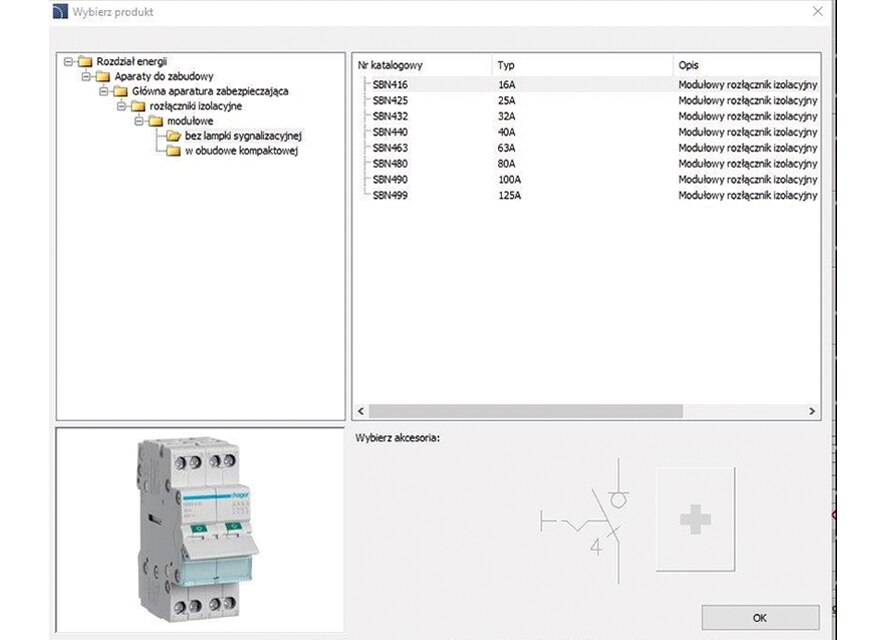

Okno „Wybierz produkt” pozwala nam zoba­czyć zdjęcie, jego opis, symbol oraz dodać dodat­kowy osprzęt, dedy­ko­wany do naszego urzą­dzenia, np. styki pomoc­nicze. Klikając przy­cisk „OK” wsta­wiamy symbol urzą­dzenia w naszą tabelę, wraz z przy­pi­sanym do niego konkretnym urzą­dze­niem firmy Hager. Powta­rzając czyn­ności wyboru budu­jemy nasz schemat.

Należy pamiętać, że górny rząd tabeli kreatora, jest dedy­ko­wany do urzą­dzeń, które będą zasi­lane bezpo­średnio z głównej szyny zasi­la­jącej lub głów­nego bloku rozdziel­czego.

W tym rzędzie wsta­wiamy np. ogra­nicznik prze­pięć, lampki, wyłącz­niki różni­co­wo­prą­dowe i inne urzą­dzenia niewy­ma­ga­jące zabez­pie­czenia górnego. Nato­miast budując bardzo popu­larny układ zabez­pie­czeń, wsta­wiamy wyłącznik różni­co­wo­prą­dowy, a za nim, czyli w ukła­dzie tabeli w rzędzie poniżej, wyłącz­niki nadprą­dowe.

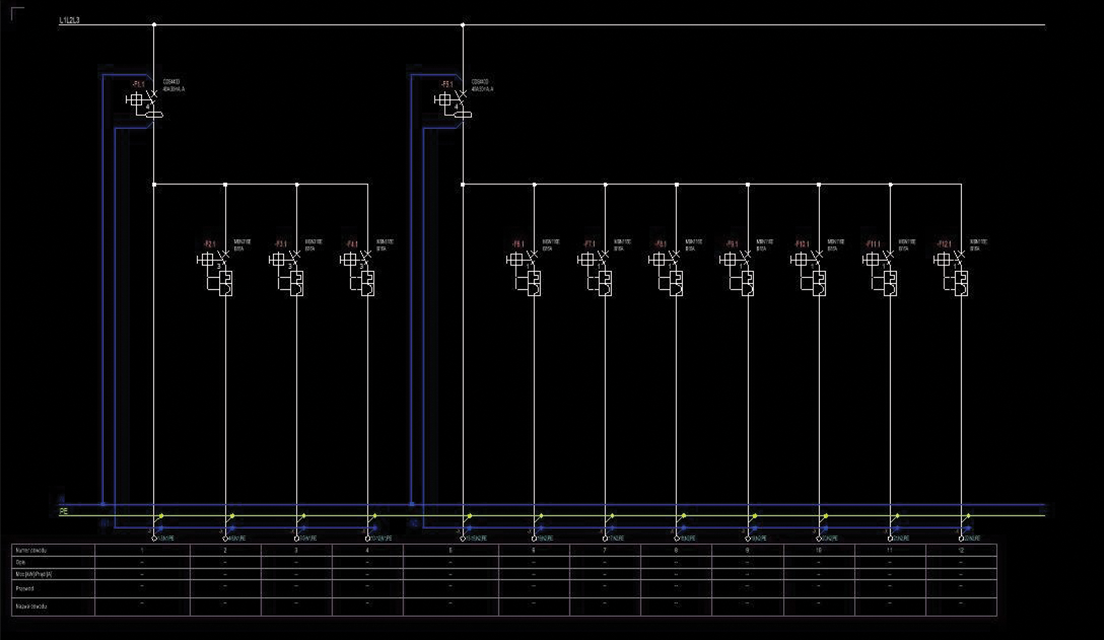

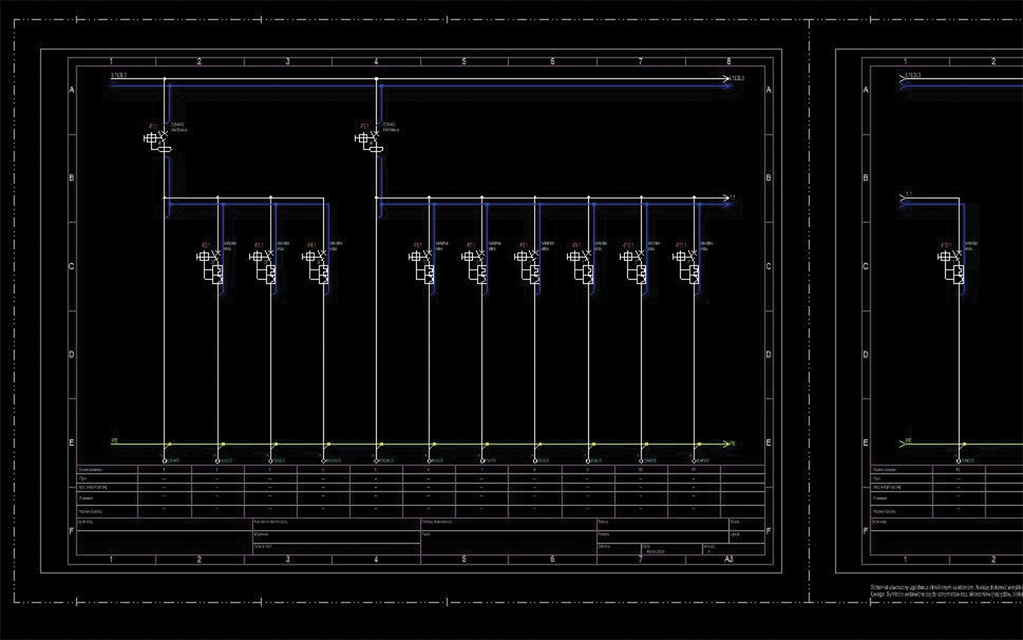

Pod każdą kolumną tabeli znaj­duje się pole opisowe, gdzie możemy opisać para­metry i ozna­czenia obwodu wyjścio­wego. Opisy i nume­rację możemy tworzyć według najbar­dziej odpo­wia­da­ją­cego nam wzoru. Taką tabelę sche­matu, wraz z opisami poszcze­gól­nych obwodów, jednym ruchem wsta­wiamy do pliku dwg, gdzie zostaje nary­so­wany schemat ideowy.

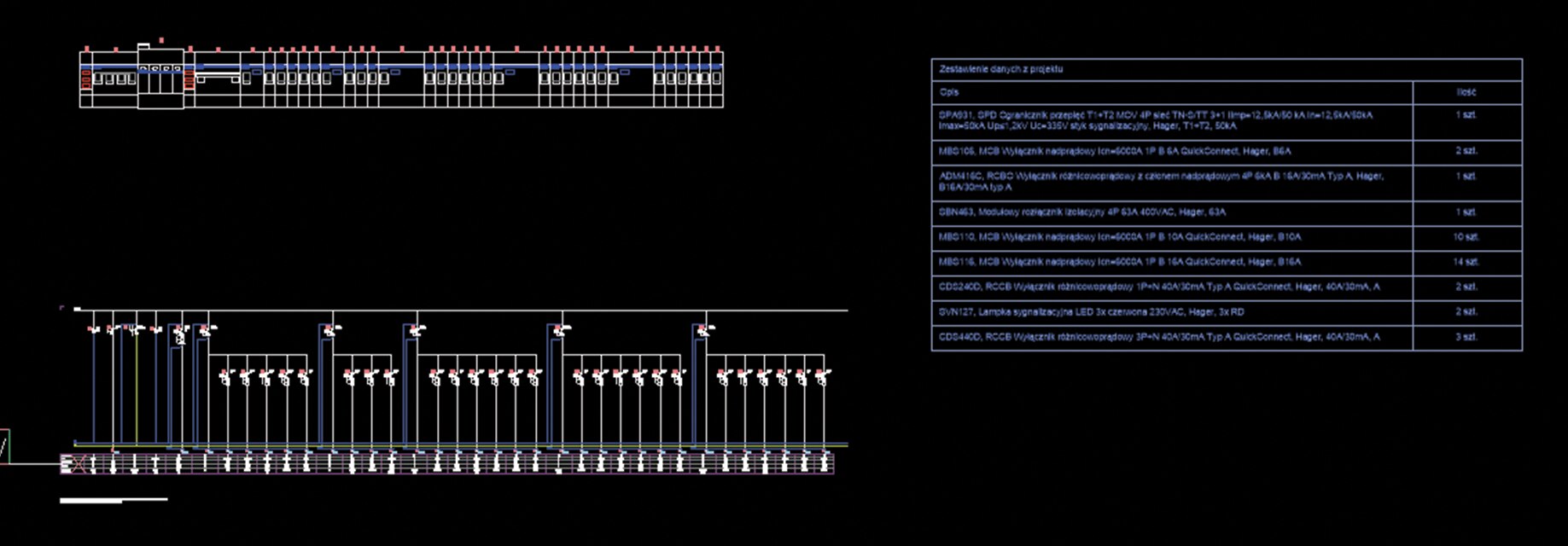

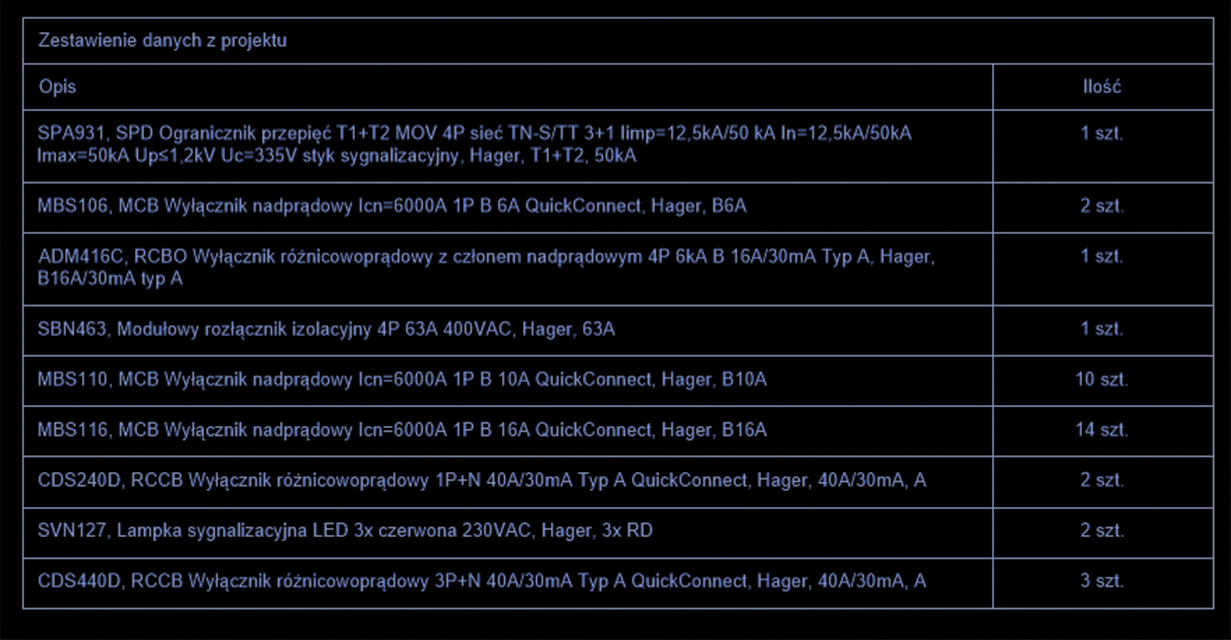

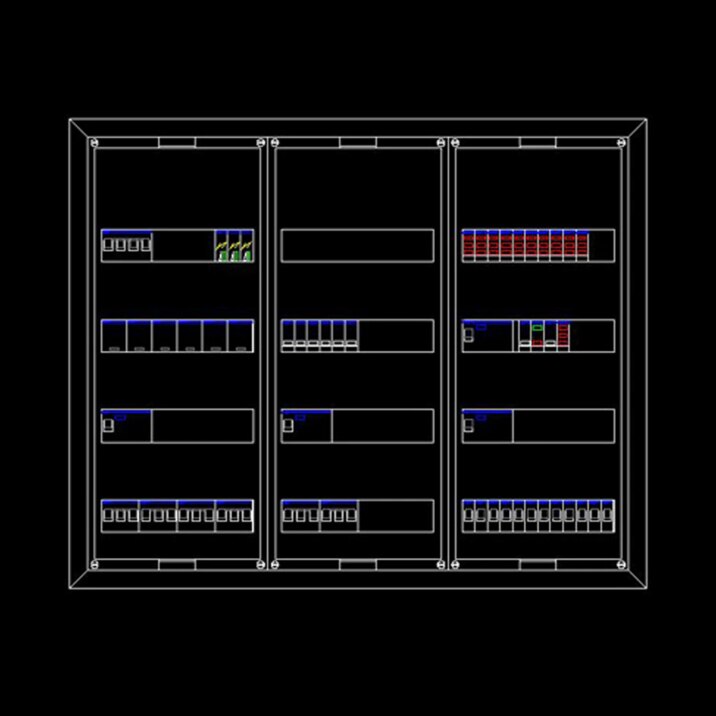

Nasz schemat może mieć różne formaty, np. podział na strony lub wsta­wianie z ramką rysun­kową. Mamy do wyboru poło­żenie toru „N” – górne lub dolne. Po wyeks­por­to­waniu naszego sche­matu na arkusz roboczy, możemy projekt mody­fi­kować, dodawać połą­czenia, układy stero­wania, produkty z poza bazy Hager oraz umiesz­czać te urzą­dzenia w jednej z naszych rozdzielnic w widoku 2D. Na podstawie utwo­rzo­nego sche­matu ideowego możemy wyge­ne­rować widoki 2D wszyst­kich urzą­dzeń. Dzięki tej funkcji mamy możli­wość zrobienia widoku rozdziel­nicy z umiesz­czo­nymi w niej urzą­dze­niami. Następna, bardzo przy­datna funkcja, to „Zesta­wienie mate­riałów”, które możemy umie­ścić w formie tabeli na sche­macie ideowym obok widoku rozdziel­nicy, jak również wyge­ne­rować je do pliku csv, otrzy­mując w ten sposób plik zamó­wie­niowy lub kosz­to­ry­sowy.

Ryso­wanie sche­matu z csv - do ryso­wania sche­matu możemy również wyko­rzy­stać pliki csv, w których mamy zapi­sane projekty. Tworzenie takiego pliku jest bardzo proste, a gotowe wzorce znacznie przy­spie­szają i ułatwiają pracę. Możliwe jest również zapi­sy­wanie cząst­ko­wego sche­matu np. układu zasi­lania, stero­wania oświe­tle­niem, zabez­pie­czeń grupo­wych i wsta­wiania do naszego sche­matu – tabeli w odpo­wied­niej sekwencji. Wyko­rzy­stanie funkcji zapi­sy­wania naszych projektów w tym formacie pozwala tworzyć prak­tycznie nieogra­ni­czoną biblio­tekę naszych szablonów, makr. Takie cząst­kowe szablony możemy wsta­wiać w dowolnym miejscu tabeli i w ten sposób przy­spie­szać proces projek­towy. Oczy­wi­ście każdy projekt jest bardzo indy­wi­du­alny, ale w więk­szości przy­padków możemy zasto­sować częściowe, powta­rzalne rozwią­zania.

Jak to zrobić?

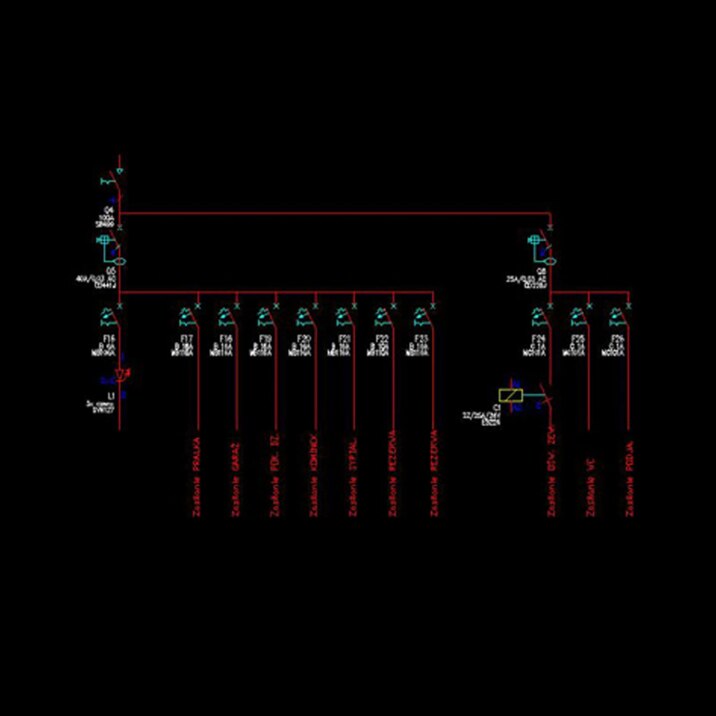

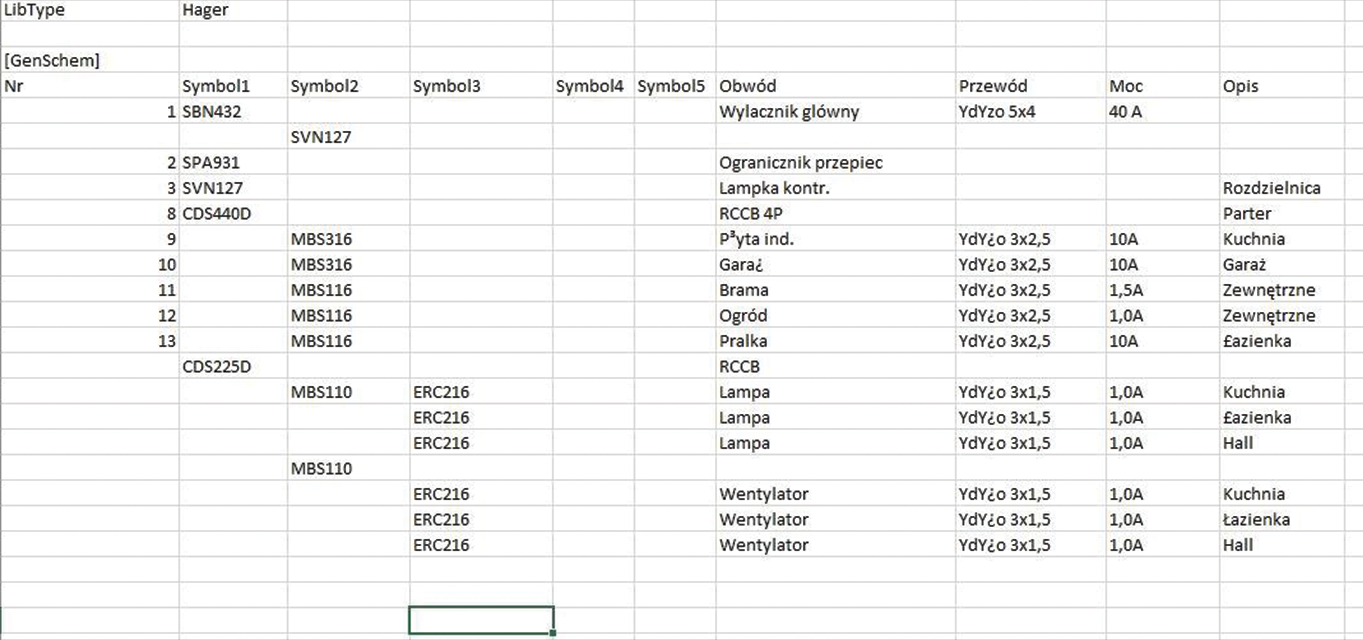

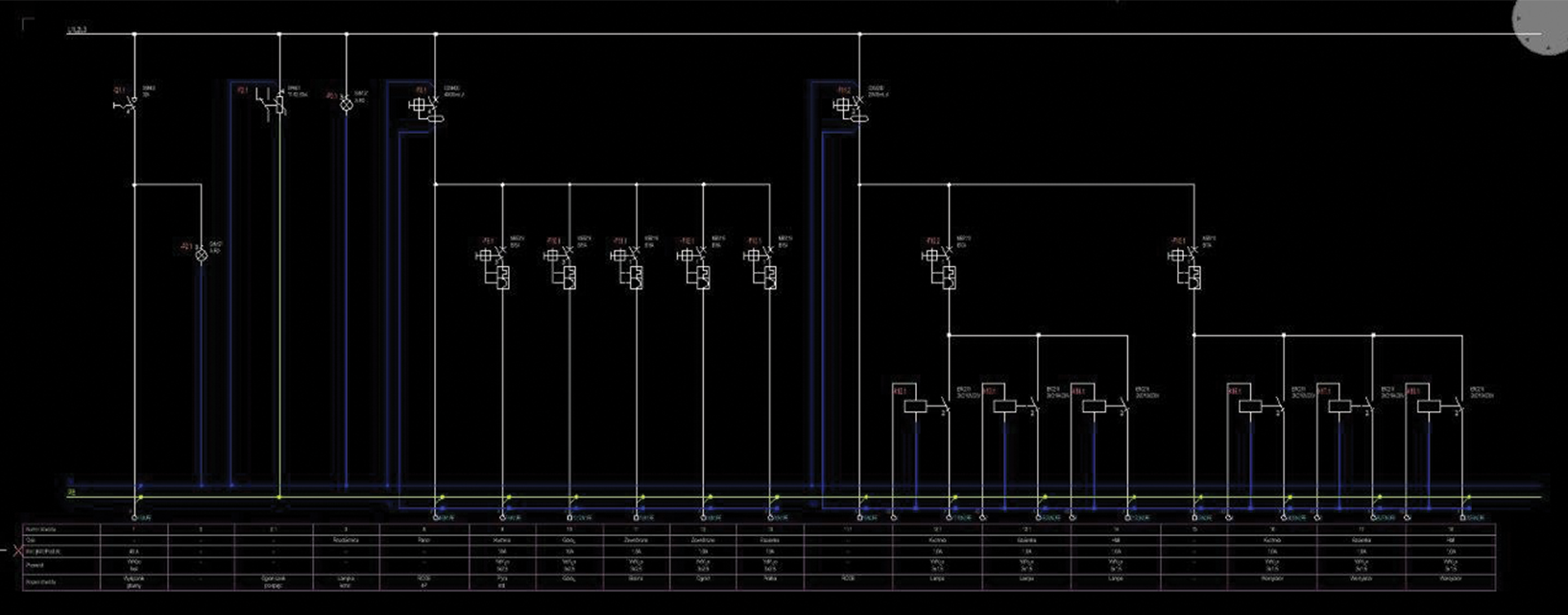

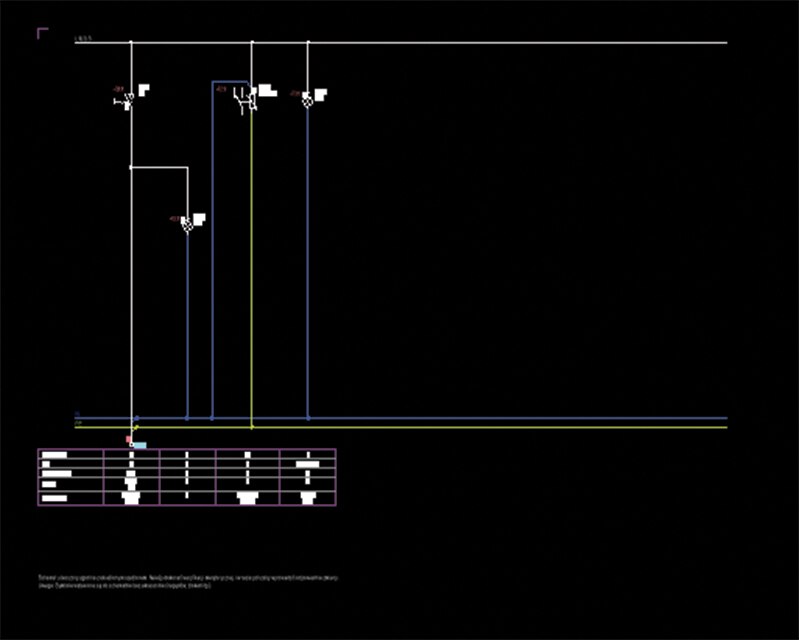

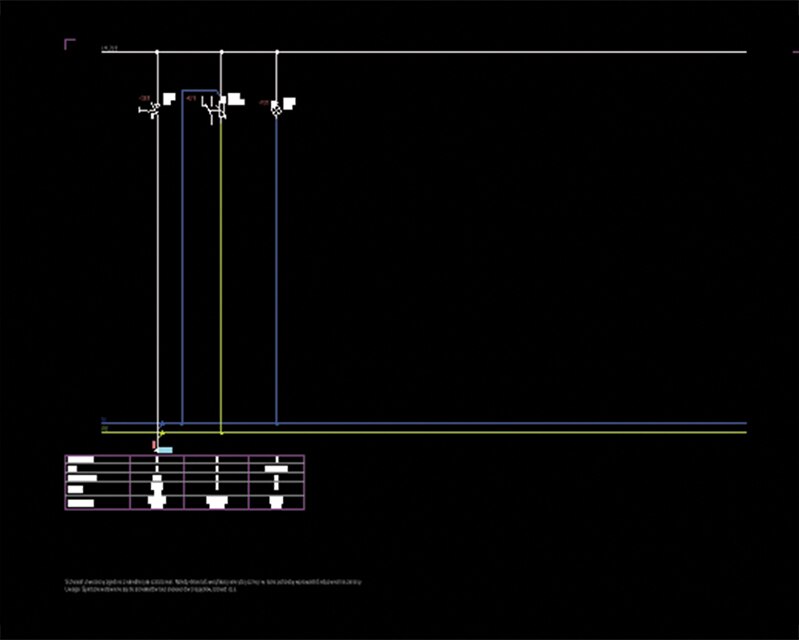

Najła­twiej jest stwo­rzyć układy rozdziału energii dla małych rozdzielnic miesz­ka­nio­wych. Powta­rzal­ność układów wejścio­wych, układ zabez­pie­czeń i sygna­li­zacji pozwala na zbudo­wanie kilku takich układów. Nie rozbu­do­wu­jemy samego „wejścia” o kolejne obwody wyjściowe, dlatego, aby mieć możli­wość dopa­so­wania ich w później­szym etapie projek­to­wania. Poniżej dwa układy wejściowe, które różnią się od siebie kontrolą napięcia w rozdziel­nicy. Układ 1 sygna­li­zuje obec­ność napięcia za rozłącz­ni­kiem głównym, a Układ 2 przed i za rozłącz­ni­kiem głównym, czyli również na dopływie do rozdziel­nicy. Funkcja „Dołącz dane z csv za ostatnim symbolem” pozwala nam budować schemat z zapi­sa­nych wcze­śniej sche­matów cząst­ko­wych, makr. Sche­maty dla mieszkań w budyn­kach wielo­ro­dzin­nych często się powta­rzają. Idealną funkcją dla opra­co­wania takiej doku­men­tacji projek­towej jest zapi­sanie sche­matu w formacie csv. Tak wygląda przy­kła­dowy schemat wyeks­por­to­wany do formatu csv.

Przy­kła­dowe sche­maty - dla ułatwienia korzy­stania z naszego Kreatora doda­liśmy przy­kła­dowe rozwią­zania rozdzielnic miesz­ka­nio­wych i domo­wych. Szablony te można zasto­sować jako układ star­towy i odpo­wiednio zmody­fi­kować do własnych potrzeb. Zmiany możemy prze­pro­wa­dzić w ukła­dzie tabeli lub już po wyeks­por­to­waniu, na arkuszu CAD.
