MCCB

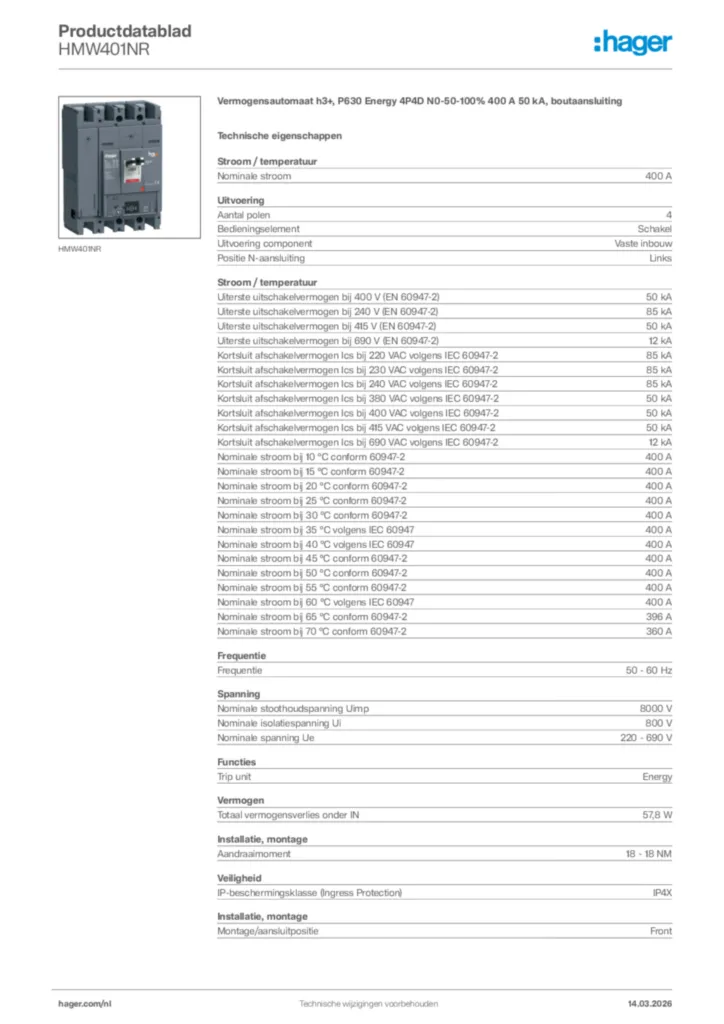

Vermogensautomaat h3+, P630 Energy 4P4D N0-50-100% 400 A 50 kA, boutaansluiting HMW401NR

Name: HMW401NR
Brand: Hager
SKU: HMW401NR20
Price: 3045 EUR

EAN-nummer

3250613197520

Verpakking

1 Stuk

Artikelgroep

873

Brutoprijs

€ 3.045,00

/ Stuk *

Vind wederverkoper

Bijpassende producten
Technische eigenschappen
Milieudocumenten
Downloads
Meer producten

Download technische eigenschappen

Maak jouw systeem compleet

Optionele accessoires

Aardlekelement MCCB type A 4 producten beschikbaar
Toebehoren 5 producten beschikbaar
Interfacekabels 9 producten beschikbaar
Communicatiemodulen 2 producten beschikbaar
Elektrische toebehoren voor laagspanningscomponenten 1 producten beschikbaar
Bekijk meer 76 andere producten beschikbaar

Technische eigenschappen

Nominale stroom

400 A
Uiterste uitschakelvermogen bij 400 V (EN 60947-2)

50 kA
Uiterste uitschakelvermogen bij 240 V (EN 60947-2)

85 kA
Uiterste uitschakelvermogen bij 415 V (EN 60947-2)

50 kA
Uiterste uitschakelvermogen bij 690 V (EN 60947-2)

12 kA
Kortsluit afschakelvermogen Ics bij 220 VAC volgens IEC 60947-2

85 kA
Kortsluit afschakelvermogen Ics bij 230 VAC volgens IEC 60947-2

85 kA
Kortsluit afschakelvermogen Ics bij 240 VAC volgens IEC 60947-2

85 kA
Kortsluit afschakelvermogen Ics bij 380 VAC volgens IEC 60947-2

50 kA
Kortsluit afschakelvermogen Ics bij 400 VAC volgens IEC 60947-2

50 kA
Kortsluit afschakelvermogen Ics bij 415 V AC volgens IEC 60947-2

50 kA
Kortsluit afschakelvermogen Ics bij 690 VAC volgens IEC 60947-2

12 kA
Nominale stroom bij 10 °C conform 60947-2

400 A
Nominale stroom bij 15 °C conform 60947-2

400 A
Nominale stroom bij 20 °C conform 60947-2

400 A
Nominale stroom bij 25 °C conform 60947-2

400 A
Nominale stroom bij 30 °C conform 60947-2

400 A
Nominale stroom bij 35 °C volgens IEC 60947

400 A
Nominale stroom bij 40 °C volgens IEC 60947

400 A
Nominale stroom bij 45 °C conform 60947-2

400 A
Nominale stroom bij 50 °C conform 60947-2

400 A
Nominale stroom bij 55 °C conform 60947-2

400 A
Nominale stroom bij 60 °C volgens IEC 60947

400 A
Nominale stroom bij 65 °C conform 60947-2

396 A
Nominale stroom bij 70 °C conform 60947-2

360 A

Aantal polen

4
Bedieningselement

Schakel
Uitvoering component

Vaste inbouw
Positie N-aansluiting

Links

Frequentie

50 - 60 Hz

Nominale stoothoudspanning Uimp

8000 V
Nominale isolatiespanning Ui

800 V
Nominale spanning Ue

220 - 690 V

Trip unit

Energy

Vermogensverlies bij nominale stroom In

90 W

Aandraaimoment

18 - 18 NM
Montage/aansluitpositie

Front

IP-beschermingsklasse (Ingress Protection)

IP4X

Materiaal kabel

Koper

Compatibel met aardlekelement

Ja
Geschikt voor DIN-rail

Nee
Geschikt voor verdeelbord

Ja

Hoogte

260 mm
Breedte

185 mm
Diepte

150 mm

Instelbereik kortvertraagde kortsluiting

218,4 - 4000,0 A

Langdurige overbelastingsbeveiliging (ltd): vertraging (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Kortstondige beveiliging (std): gelijkstroom (Isd)

1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10
Kortstondige beveiliging (std): vertraging (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Directe beveiliging (lg): instellingscoëfficiënt

3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11, 11,5, 12
