EAN-nummer

3250613145866

Verpakking

1 stuk

Artikelgroep

872

MCCB

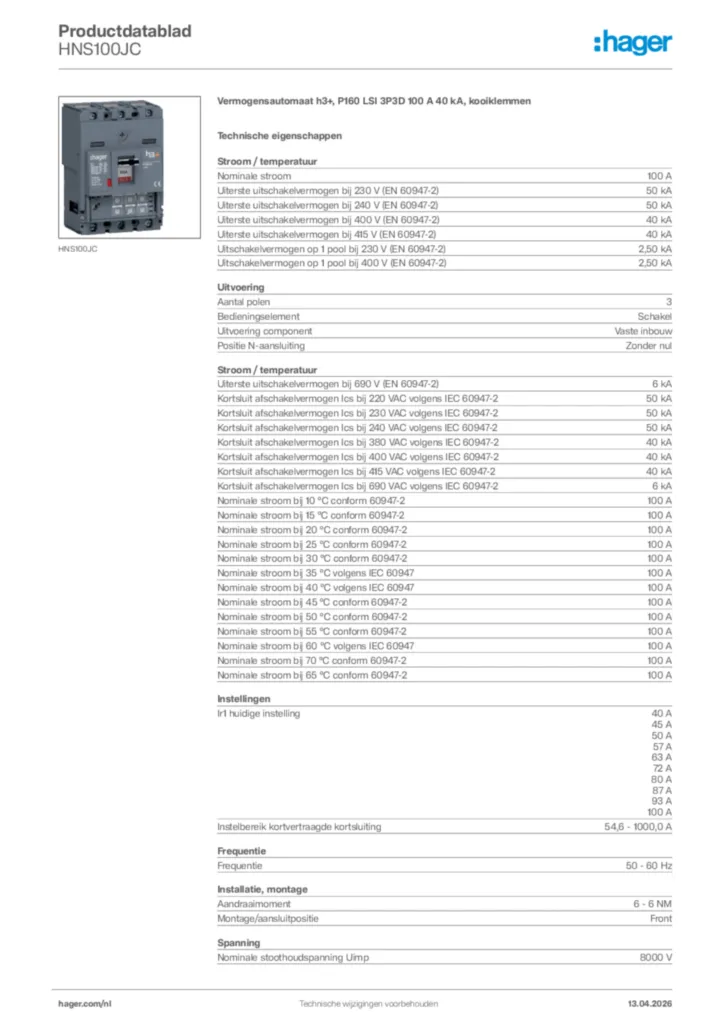

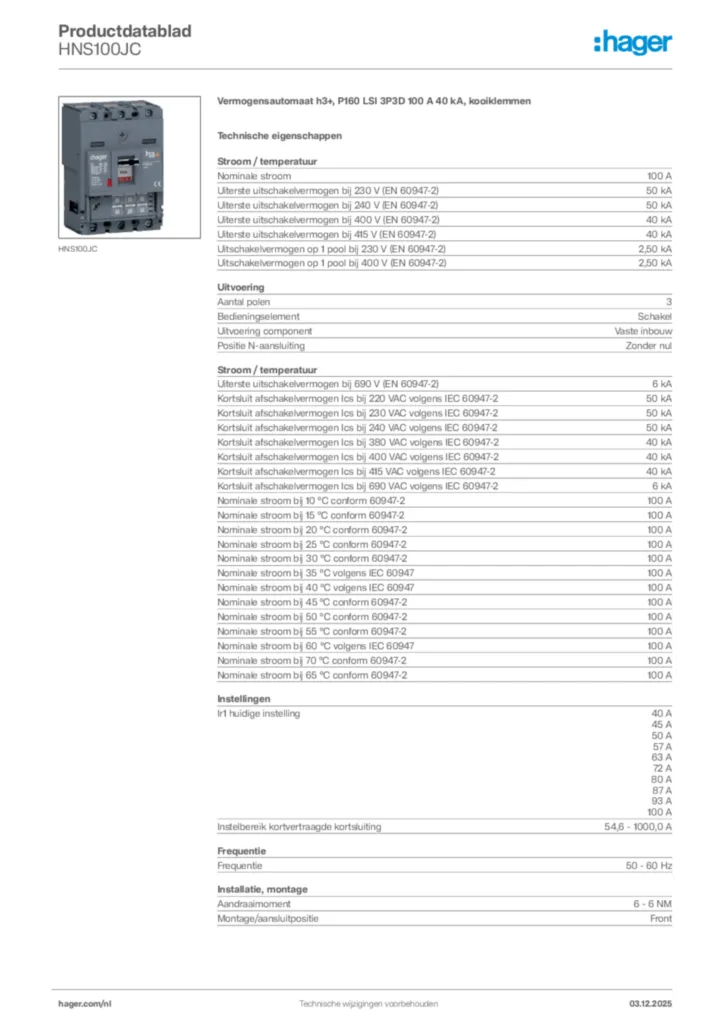

Vermogensautomaat h3+, P160 LSI 3P3D 100 A 40 kA, kooiklemmen HNS100JC

Name: HNS100JC
Brand: Hager
SKU: HNS100JC20
Price: 610 EUR

Brutoprijs

€ 610,00

/ stuk *

catalog.product_page.transfer_button.label

Bijpassende producten
Technische eigenschappen
catalog.pageproduct.title_sustainability.h2
Downloads
Meer producten

product.page.accessories.title

Hulpcontactblok 5 product.page.accessories.products-available
Shunt afschakeling 5 product.page.accessories.products-available
Nulspanningsspoel 8 product.page.accessories.products-available
Hulpcontactadapter 3 product.page.accessories.products-available
Aansluitingen 5 product.page.accessories.products-available
Afschermkap 6 product.page.accessories.products-available

Technische eigenschappen

Nominale stroom IN

100 A
Uiterste uitschakelvermogen bij 230 V (EN 60947-2)

50 kA
Uiterste uitschakelvermogen bij 240 V (EN 60947-2)

50 kA
Uiterste uitschakelvermogen bij 400 V (EN 60947-2)

40 kA
Uiterste uitschakelvermogen bij 415 V (EN 60947-2)

40 kA
Uitschakelvermogen op 1 pool bij 230 V (EN 60947-2)

2,50 kA
Uitschakelvermogen op 1 pool bij 400 V (EN 60947-2)

2,50 kA
Uiterste uitschakelvermogen bij 690 V (EN 60947-2)

6 kA
Kortsluit afschakelvermogen Ics bij 220 VAC volgens IEC 60947-2

50 kA
Kortsluit afschakelvermogen Ics bij 230 VAC volgens IEC 60947-2

50 kA
Kortsluit afschakelvermogen Ics bij 240 VAC volgens IEC 60947-2

50 kA
Kortsluit afschakelvermogen Ics bij 380 VAC volgens IEC 60947-2

40 kA
Kortsluit afschakelvermogen Ics bij 400 VAC volgens IEC 60947-2

40 kA
Kortsluit afschakelvermogen Ics bij 415 VAC volgens IEC 60947-2

40 kA
Kortsluit afschakelvermogen Ics bij 690 VAC volgens IEC 60947-2

6 kA
Nominale stroom bij 10 °C volgens IEC 60947

100 A
Nominale stroom bij 15 °C volgens IEC 60947

100 A
Nominale stroom bij 20 °C volgens IEC 60947

100 A
Nominale stroom bij 25 °C volgens IEC 60947

100 A
Nominale stroom bij 30 °C volgens IEC 60947

100 A
Nominale stroom bij 35 °C volgens IEC 60947

100 A
Nominale stroom bij 40 °C volgens IEC 60947

100 A
Nominale stroom bij 45 °C volgens IEC 60947

100 A
Nominale stroom bij 50 °C volgens IEC 60947

100 A
Nominale stroom bij 55 °C volgens IEC 60947

100 A
Nominale stroom bij 60 °C volgens IEC 60947

100 A
Nominale stroom bij 70 °C volgens IEC 60947

100 A
Nominale stroom bij 65 °C volgens IEC 60947

100 A

Aantal polen

3
Bedieningselement

Schakel
Uitvoering component

Vaste inbouw
Positie N-aansluiting

Zonder nul

Ir1 huidige instelling

40 A, 45 A, 50 A, 57 A, 63 A, 72 A, 80 A, 87 A, 93 A, 100 A
Instelbereik kortvertraagde kortsluiting

54,6 - 1000,0 A

Frequentie

50 - 60 Hz

Aandraaimoment

6 - 6 NM
Montage/aansluitpositie

Front

Nominale stoothoudspanning Uimp

8000 V
Nominale isolatiespanning Ui

800 V
Nominale spanning Ue

220 - 690 V

Trip unit

LSI

Vermogensverlies bij IN

10,50 W
Vermogensverlies per pool bij In

3,50 W

Elektrische levensduur in aantal cycli

10000
Maximale aantal mechanische schakelingen

40000

Aantal hulpcontacten als wisselcontact

0
Aantal hulpcontacten als verbreekcontact

0
Aantal hulpcontacten als maakcontact

0

IP-beschermingsklasse (Ingress Protection)

IP4X

Bedrijfstemperatuur

-25 - 70 °C
Graad van vervuiling IEC 664

3

Aansluitdoorsnede soepele ader

6 - 70 mm²
Aansluitdoorsnede massieve ader

6 - 95 mm²

Vergrendelbaar

Ja

Materiaal kabel

Koper

Hoogte

130 mm
Breedte

90 mm
Diepte

97 mm

Motorbediening geïntegreerd

Nee

Geschikt voor DIN-rail

Nee
Compatibel met aardlekelement

Nee
Geschikt voor verdeelbord

Ja

Positie voeding

Bidirectioneel

Aansluitwijze

Schroefaansluiting

Langdurige overbelastingsbeveiliging (ltd): vertraging (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Kortstondige beveiliging (std): gelijkstroom (Isd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Kortstondige beveiliging (std): vertraging (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Directe beveiliging (lg): instellingscoëfficiënt

3, 4, 5, 6, 7, 8, 10, 12, 15

catalog.pageproduct.title_sustainability.h2

We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.

RoHS conform Ja
