Vermogensautomaat h3+, P630 Energy 4P4D N0-50-100% 630 A 110 kA, boutaansluiting HPW631NR
EAN-nummer
3250613197780
Verpakking
1 Stuk
Artikelgroep
873
Brutoprijs
€ 4.010,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-
Aardlekelement MCCB type A 2 producten beschikbaar -
Toebehoren 5 producten beschikbaar -
Interfacekabels 9 producten beschikbaar -
Communicatiemodulen 2 producten beschikbaar -
Elektrische toebehoren voor laagspanningscomponenten 1 producten beschikbaar -
Bekijk meer 74 andere producten beschikbaar
Maak jouw systeem compleet
-
HBW630H
Aardlekelement P630 4P 630 A Idn 100 mA tot 10 A instelbaar
€ 2.545,00 / Stuk* -
HBW630LAardlekelement P630 4P 630 A Idn 100 mA tot 10 A instelbaar, alarm
€ 2.840,00 / Stuk*
-
HTC100H
Zijsteun voor kabel h3+
€ 33,70 / Stuk* -
HXS920HVerlengasgeleiding voor draaibediening grootte 1 & 2, h3+ P160-P250-P630
€ 31,00 / Stuk* -
HYW256HVeiligheidstrip, h3+ P630
€ 125,00 / Stuk* -
HYW257HVeiligheidstrip voor Unimes, h3+ P630
€ 56,10 / Stuk* -
HZC019Vergrendelset voor deurdraaibediening, Ronis EL11AP h3, h3+ 125-1600 A
€ 80,30 / Stuk*
-
HTC130H
OAC/PTA-kabel h3+, lengte 1,2 m
€ 62,90 / Stuk* -
HTC140HCIP - 24V-kabel h3+, lengte 1,2 m
€ 62,90 / Stuk* -
HTC150HZSI-kabel h3+, lengte 1,2 m
€ 62,90 / Stuk* -
HTC330HCIP-kabel h3+, lengte 0,5 m
€ 59,70 / Stuk* -
HTC340HCIP-kabel h3+, lengte 1,5 m
€ 67,10 / Stuk* -
HTC350HCIP-kabel h3+, lengte 3 m
€ 82,90 / Stuk* -
HTC360HCIP-kabel h3+, lengte 5 m
€ 99,70 / Stuk* -
HTC370HCIP-kabel h3+, lengte 10 m
€ 233,00 / Stuk* -
HTL010Hh3+ interfacekabel MIP naar USB
€ 228,00 / Stuk*
-
HTC310H
COM-module modbus, h3+ Energy
€ 298,00 / Stuk* -
HTC320HCOM-module modbus met 2 in- en uitgangen
€ 357,00 / Stuk*
-
HTD210H
Paneeldisplay voor h3+ Energy
€ 309,00 / Stuk*
-
HTG465HModbus-kabel 3 m met RJ45 + aarde-draad 3 m
€ 97,20 / Stuk*
-
HTG911HVoeding 24 VDC 2,5 A 70 °C
€ 231,00 / Stuk*
-
HXA001HUitschakelspoel (SHT) h3+, P160-P250-P630 24 VDC
€ 87,10 / Stuk* -
HXA002HUitschakelspoel (SHT) h3+, P160-P250-P630 48 VDC
€ 87,10 / Stuk* -
HXA003HUitschakelspoel (SHT) h3+, P160-P250-P630 100-120 VAC
€ 87,10 / Stuk* -
HXA004HUitschakelspoel (SHT) h3+, P160-P250-P630 220-240 VAC
€ 87,10 / Stuk* -
HXA005HUitschakelspoel (SHT) h3+, P160-P250-P630 380-450 VAC
€ 87,10 / Stuk*
-
HXA011HNulspanningspoel (UVR) h3+, P160-P250-P630 24 VDC
€ 105,00 / Stuk* -
HXA013HNulspanningspoel (UVR) h3+, P160-P250-P630 100-120 VAC
€ 105,00 / Stuk* -
HXA014HNulspanningspoel (UVR) h3+, P160-P250-P630 200-240 VAC
€ 105,00 / Stuk* -
HXA015HNulspanningspoel (UVR) h3+, P160-P250-P630 380-450 VAC
€ 105,00 / Stuk* -
HXA051HNulspanningspoel vertraagd (UVR) h3+, P160-P250-P630 24 VDC
€ 160,00 / Stuk* -
HXA053HNulspanningspoel vertraagd (UVR) h3+, P160-P250-P630 110-120 VAC
€ 198,00 / Stuk* -
HXA054HNulspanningspoel vertraagd (UVR) h3+, P160-P250-P630 220-240 VAC
€ 160,00 / Stuk* -
HXA055HNulspanningspoel vertraagd (UVR) h3+, P160-P250-P630 380-450 VAC
€ 160,00 / Stuk*
-
HXA021HAX positie hulpcontact h3+, 1NO+1NC 230 VAC
€ 56,10 / Stuk* -
HXA024HAL triphulpcontact h3+, 1NO+1NC 250 VAC
€ 73,20 / Stuk* -
HXA025HAX positie hulpcontact h3+, 1NO+1NC 125 VAC
€ 73,20 / Stuk* -
HXA026HAL triphulpcontact h3+, 1NO+1NC 125 VAC
€ 70,60 / Stuk* -
HXS120HAX/AL schakelcyclus-teller h3+ Energy
€ 182,00 / Stuk* -
HXS121HAX/AL hulpcontact 250 VAC/125 VDC en schakelcyclus-teller h3+ Energy
€ 262,00 / Stuk* -
HXS122HAX/AL hulpcontact 125 VAC/30 VDC en schakelcyclus-teller h3+ Energy
€ 262,00 / Stuk* -
HYC250HHulpcontactaansluiting basiszijde, h3+ P160-P250-P630
€ 22,80 / Stuk*
-
HXA039HHangslotset voor draaibediening, h3+ P160-P250-P630
€ 8,80 / Stuk* -
HXS999HSlot Ronis, h3+ P160-P250-P630
€ 55,00 / Stuk* -
HXW066HVergrendelingsfrontkap mechanisch, h3+ P630
€ 58,80 / Stuk* -
HXW166HVergrendelingsverbindingset mechanisch, h3+ P630 4P
€ 246,00 / Stuk* -
HXW168HLink interlock set h3+ 4P P630 (voor draaihendel)
€ 245,00 / Stuk* -
HXW890HVergrendelsleutelset met sleutelslot voor uittrekbare systeem, h3+ P630
€ 52,00 / Stuk*
-
HXW030HDraaibediening direct, h3+ P630
€ 67,30 / Stuk* -
HXW031HDraaibediening voor bediening op deur, h3+ P630
€ 116,00 / Stuk* -
HXW033HKnevelverlenging h3+ P630
€ 19,80 / Stuk*
-
HXW040HMotorbediening h3+, P630 24-48 VDC met auto-reset
€ 1.070,00 / Stuk* -
HXW040HKMotorbediening h3+, P630 24-48VDC met auto-reset + slot
€ 1.180,00 / Stuk* -
HXW041HMotorbediening h3+, P630 100-120 VDC met auto-reset
€ 1.070,00 / Stuk* -
HXW041HKMotorbediening h3+, P630 100-120 VDC met auto-reset + slot
€ 1.180,00 / Stuk* -
HXW042HMotorbediening h3+, P630 100-240 VAC met auto-reset
€ 1.070,00 / Stuk* -
HXW042HKMotorbediening h3+, P630 100-240 VAC met auto-reset + slot
€ 1.180,00 / Stuk* -
HXW043HMotorbediening h3+, P630 24-48 VDC zonder auto-reset
€ 1.070,00 / Stuk* -
HXW043HKMotorbediening h3+, P630 24-48 VDC zonder auto-reset + slot
€ 1.180,00 / Stuk* -
HXW044HMotorbediening h3+, P630 100-240 VAC zonder auto-reset
€ 1.070,00 / Stuk* -
HXW044HKMotorbediening h3+, P630 100-240 VAC zonder auto-reset + slot
€ 1.180,00 / Stuk* -
HXW046HMotorbediening h3+, P630 100-120 VDC zonder auto-reset
€ 1.070,00 / Stuk* -
HXW046HKMotorbediening h3+, P630 100-120 VDC zonder auto-reset + slot
€ 1.180,00 / Stuk*
-
HXW912HAsverlenging 14 x 14mm 200 mm, h3+ P630
€ 43,90 / Stuk* -
HXW913HAsverlenging 14 x 14mm 320 mm, h3+ P630
€ 67,40 / Stuk* -
HXW915HAsverlenging 14 x 14mm 500 mm, h3+ P630
€ 98,50 / Stuk*
-
HYC255HPositieschakelaar uittrekbare systeem h3+, P250
€ 94,50 / Stuk*
-
HYC352HHulpcontact MCCB-zijde (2-draden), h3+ P160-P250-P630
€ 22,80 / Stuk* -
HYC353HHulpcontact MCCB-zijde (3-draden), h3+ P160-P250-P630
€ 22,80 / Stuk*
-
HYD034HAchteraansluiting h3+, P630 4P 630 A
€ 138,00 / Stuk* -
HYW002HKabelklem, Cu/Al 1x 35-300 mm², h3+ P630 4P
€ 231,00 / Stuk* -
HYW008HExterne kabelklem, Cu/Al 2x 35-300 mm², h3+ P630 4P
€ 314,00 / Stuk* -
HYW013HRechte aansluitset, h3+ P630 3P/4P (630 A)
€ 108,00 / Stuk* -
HYW015HVerspreidingsset h3+, P630 4P (630 A)
€ 114,00 / Stuk* -
HYW328HL-achteraansluitklem voor plug-in, h3+ P630 1P
€ 40,40 / Stuk*
-
HYW019HFasescheidingswand h3+, P630 3P/4P
€ 12,50 / Stuk*
-
HYW201HPlug-in basis, h3+ P630 4P
€ 675,00 / Stuk* -
HYW331HBasis voor uittrekbare vermogensschakelaar, h3+ P630 4P
€ 1.060,00 / Stuk*
-
HYW022HKlemafscherming voor rechte aansluitset, h3+ P630 4P
€ 115,00 / Stuk* -
HYW024HKlemafscherming voor verspreidingsset, h3+ P630 4P
€ 115,00 / Stuk* -
HYW026HKlemafscherming voor achter- en plug-in-aansluitingen, h3+ P630 4P
€ 115,00 / Stuk* -
HYW051HAardeplaat voor rechte aansluitset h3+, P630 4P
€ 79,50 / Stuk* -
HYW053HAardeplaat voor verspreidingsset h3+, P630 4P
€ 79,50 / Stuk*
-
HTG471HModbus-kabel 1 m met RJ45 - RJ45 + aarde-draad 1 m
€ 35,60 / Stuk* -
HTG472HModbus-kabel 2 m met RJ45 - RJ45 + aarde-draad 2 m
€ 48,00 / Stuk* -
HTG474HModbus-kabel 5 m met RJ45 - RJ45 + aarde-draad 5 m
€ 61,60 / Stuk* -
HTG480HModbus-kabel 0,2 m RJ45 - RJ45
€ 27,50 / Stuk* -
HTG481HModbus-kabel 1 m RJ45 - RJ45
€ 30,20 / Stuk* -
HTG482HModbus-kabel 2 m RJ45 - RJ45
€ 38,10 / Stuk* -
HTG484HModbus-kabel 5 m RJ45 - RJ45
€ 49,60 / Stuk* -
HTG485HModbus kabel 25 m
€ 139,00 / Stuk*

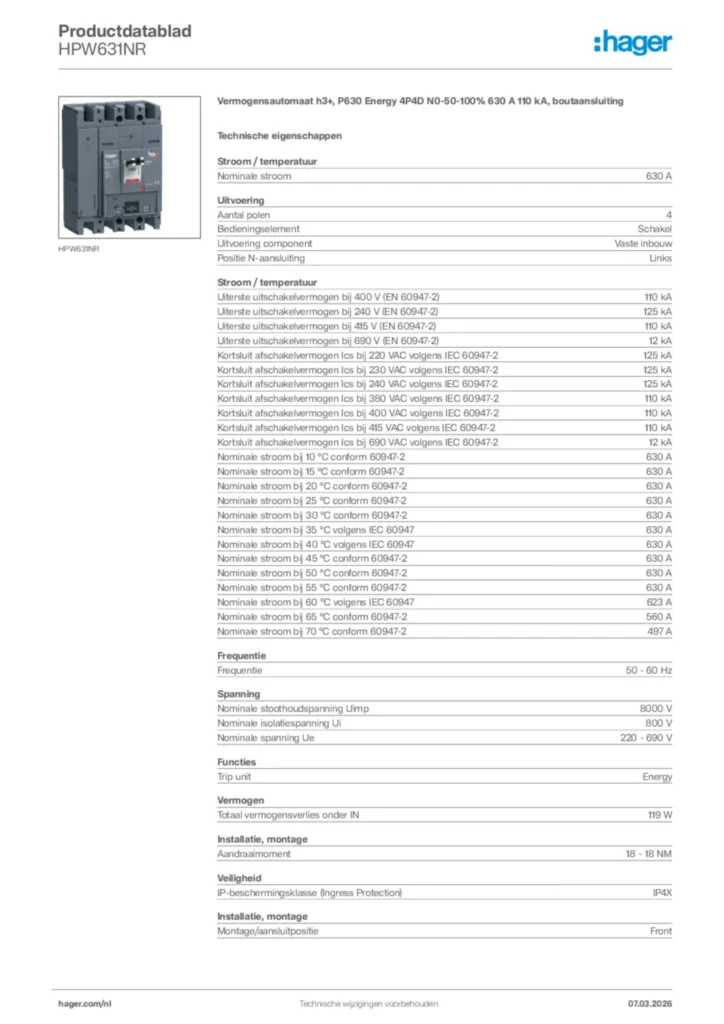

Technische eigenschappen
Stroom / temperatuur
-
Nominale stroom630 A
-
Uiterste uitschakelvermogen bij 400 V (EN 60947-2)110 kA
-
Uiterste uitschakelvermogen bij 240 V (EN 60947-2)125 kA
-
Uiterste uitschakelvermogen bij 415 V (EN 60947-2)110 kA
-
Uiterste uitschakelvermogen bij 690 V (EN 60947-2)12 kA
-
Kortsluit afschakelvermogen Ics bij 220 VAC volgens IEC 60947-2125 kA
-
Kortsluit afschakelvermogen Ics bij 230 VAC volgens IEC 60947-2125 kA
-
Kortsluit afschakelvermogen Ics bij 240 VAC volgens IEC 60947-2125 kA
-
Kortsluit afschakelvermogen Ics bij 380 VAC volgens IEC 60947-2110 kA
-
Kortsluit afschakelvermogen Ics bij 400 VAC volgens IEC 60947-2110 kA
-
Kortsluit afschakelvermogen Ics bij 415 V AC volgens IEC 60947-2110 kA
-
Kortsluit afschakelvermogen Ics bij 690 VAC volgens IEC 60947-212 kA
-
Nominale stroom bij 10 °C conform 60947-2630 A
-
Nominale stroom bij 15 °C conform 60947-2630 A
-
Nominale stroom bij 20 °C conform 60947-2630 A
-
Nominale stroom bij 25 °C conform 60947-2630 A
-
Nominale stroom bij 30 °C conform 60947-2630 A
-
Nominale stroom bij 35 °C volgens IEC 60947630 A
-
Nominale stroom bij 40 °C volgens IEC 60947630 A
-
Nominale stroom bij 45 °C conform 60947-2630 A
-
Nominale stroom bij 50 °C conform 60947-2630 A
-
Nominale stroom bij 55 °C conform 60947-2630 A
-
Nominale stroom bij 60 °C volgens IEC 60947623 A
-
Nominale stroom bij 65 °C conform 60947-2560 A
-
Nominale stroom bij 70 °C conform 60947-2497 A
Uitvoering
-
Aantal polen4
-
BedieningselementSchakel
-
Uitvoering componentVaste inbouw
-
Positie N-aansluitingLinks
Frequentie
-
Frequentie50 - 60 Hz
Spanning
-
Nominale stoothoudspanning Uimp8000 V
-
Nominale isolatiespanning Ui800 V
-
Nominale spanning Ue220 - 690 V
Functies
-
Trip unitEnergy
Vermogen
-
Vermogensverlies bij nominale stroom In132 W
Installatie, montage
-
Aandraaimoment18 - 18 NM
-
Montage/aansluitpositieFront
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP4X
Kabel
-
Materiaal kabelKoper, Aluminium
Compatibiliteit
-
Compatibel met aardlekelementJa
-
Geschikt voor DIN-railNee
-
Geschikt voor verdeelbordJa
Afmetingen
-
Hoogte260 mm
-
Breedte185 mm
-
Diepte150 mm
Instellingen
-
Instelbereik kortvertraagde kortsluiting341,25 - 6300,0 A
Elektrische beveiliging
-
Langdurige overbelastingsbeveiliging (ltd): vertraging (tr)0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
-
Kortstondige beveiliging (std): gelijkstroom (Isd)1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10
-
Kortstondige beveiliging (std): vertraging (tsd)50 ms, 100 ms, 200 ms, 300 ms, 400 ms
-
Directe beveiliging (lg): instellingscoëfficiënt3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11
