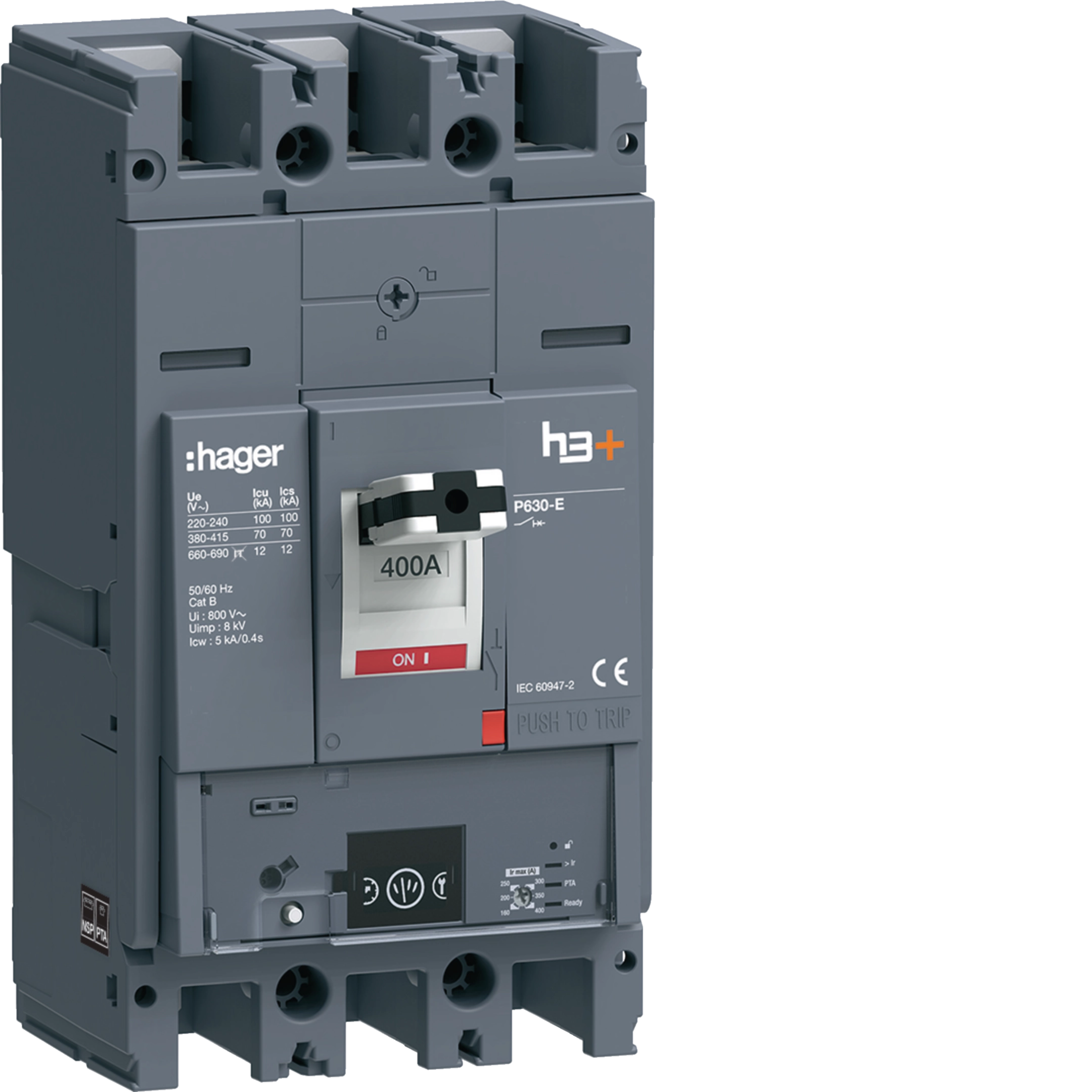

Vermogensautomaat h3+, P630 Energy 3P3D 400 A 70 kA, boutaansluiting HEW400NR
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-
Toebehoren 5 producten beschikbaar
-
Interfacekabels 10 producten beschikbaar
-
Communicatiemodulen 2 producten beschikbaar
-
Elektrische toebehoren voor laagspanningscomponenten 1 producten beschikbaar
-
Adapter voor communicatietechniek 1 producten beschikbaar
-
Bekijk meer 74 andere producten beschikbaar
Maak jouw systeem compleet
Technische eigenschappen
-
Nominale stroom400 A
-
Nominaal afschakelvermogen Icu bij 400 VAC IEC 60947-270 kA
-
Nominaal afschakelvermogen Icu bij 240 VAC IEC 60947-2100 kA
-
Nominaal afschakelvermogen Icu bij 415 VAC IEC 60947-270 kA
-
Nominaal afschakelvermogen Icu bij 690 VAC IEC60947-212 kA
-
Nominaal kortsluitafschakelvermogen Ics bij 220 VAC volgens IEC 60947-2100 kA
-
Nominaal kortsluitafschakelvermogen Ics bij 230 VAC volgens IEC 60947-2100 kA
-
Nominaal kortsluitafschakelvermogen Ics bij 240 VAC volgens IEC 60947-2100 kA
-
Nominaal kortsluitafschakelvermogen Ics bij 380 VAC volgens IEC 60947-270 kA
-
Nominaal kortsluitafschakelvermogen Ics bij 400 VAC volgens IEC 60947-270 kA
-
Nominaal kortsluitafschakelvermogen Ics bij 415 VAC volgens IEC 60947-270 kA
-
Nominaal kortsluitafschakelvermogen Ics bij 690 VAC volgens IEC 60947-212 kA
-
Nominale stroom 10°C volgens IEC60947400 A
-
Nominale stroom 15°C volgens IEC60947400 A
-
Nominale stroom 20°C volgens IEC 60947400 A
-
Nominale stroom 25°C volgens IEC 60947400 A
-
Nominale stroom 30°C volgens IEC 60947400 A
-
Nominale stroom 35°C volgens IEC 60947400 A
-
Nominale stroom 40°C volgens IEC 60947400 A
-
Nominale stroom 45°C volgens IEC60947400 A
-
Nominale stroom 50°C volgens IEC 60947400 A
-
Nominale stroom 55°C volgens IEC 60947400 A
-
Nominale stroom 60°C volgens IEC 60947400 A
-
Nominale stroom 65°C volgens IEC 60947396 A
-
Nominale stroom 70°C volgens IEC 60947360 A
-
Aantal polen3
-
BedieningselementSchakel
-
Uitvoering componentVaste inbouw
-
Positie N-aansluitingZonder nul
-
Frequentie50 - 60 Hz
-
Nominale stoothoudspanning Uimp8000 V
-
Nominale isolatiespanning Ui800 V
-
Nominale spanning Ue220 - 690 V
-
Trip unitEnergy
-
Vermogensverlies bij nominale stroom In90 W
-
Aandraaimoment18 - 18 NM
-
Montage/aansluitpositieFront
-
Beschermingsgraad IPIP4X
-
Materiaal kabelKoper
-
Compatibel met aardlekelementJa
-
Geschikt voor DIN-railNee
-
Geschikt voor verdeelbordJa
-
Hoogte260 mm
-
Breedte140 mm
-
Diepte150 mm
