Zählerschr., univ. Z, 1400x1050x205mm, SKII • ZB54W | Hager
Deutschland
Menü
Konto

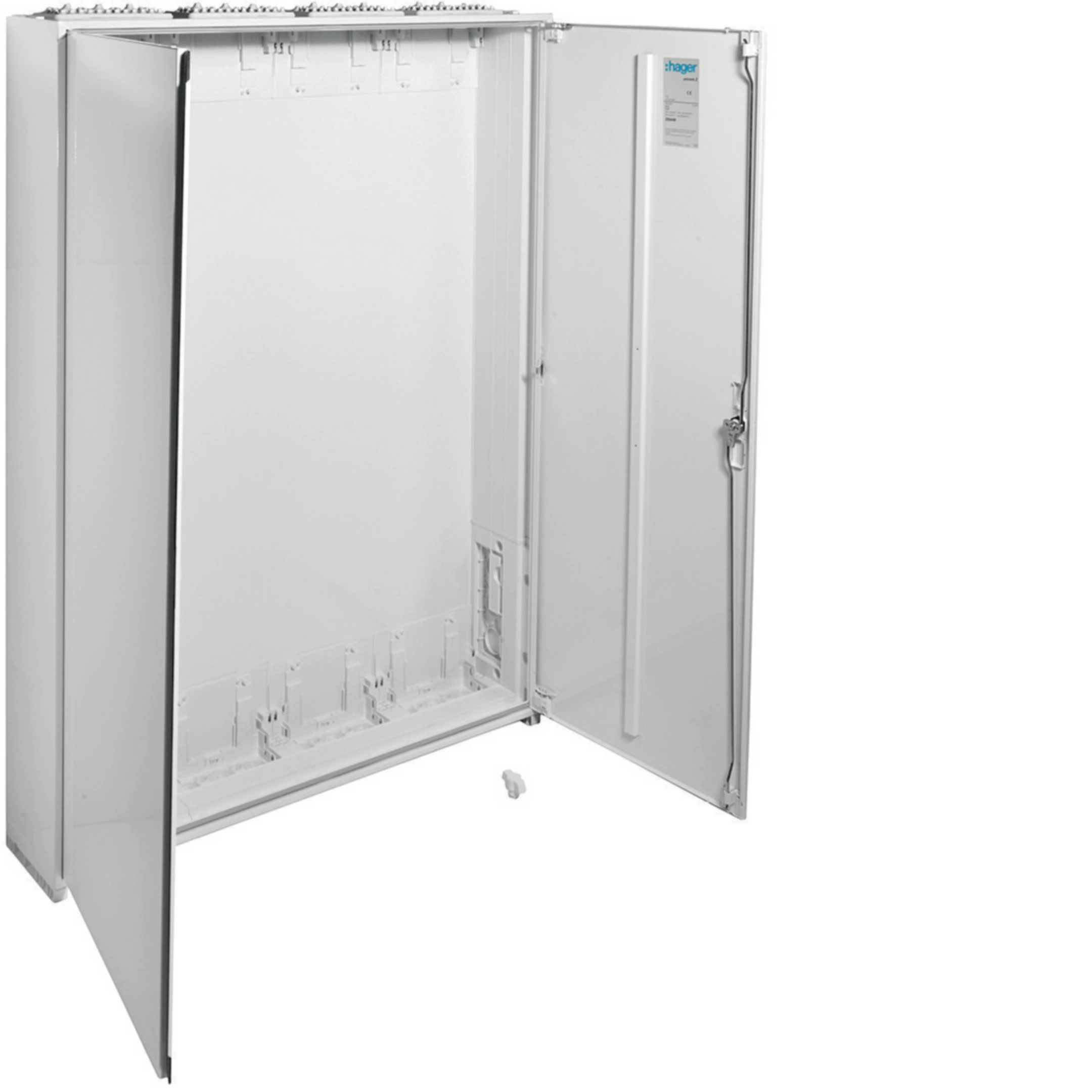

Zählerschrank, univers Z, 1400x1050x205 mm, Schutzklasse II, 432 Platzeinheiten ZB54W

EAN
3250617620192
Marke
Hager
VPE
1 Stück
Preisgruppe
H011
Passende Tools
Preis
1.751,00 €
/ Stück *
Erfahren Sie mehr zur digitalen Montageanleitung
https://manual.hager.com/

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Mehr sehen (191)
    • Schrank­ver­bin­dungen 5 Produkte verfügbar
    • Lack­stift 2 Produkte verfügbar
    • Durch­gangs­-Reihen­klemme 3 Produkte verfügbar
    • Rangier­kanal 1 Produkte verfügbar
    • Plan­ta­sche 7 Produkte verfügbar
    • Sockel­leisten 2 Produkte verfügbar

    Technische Merkmale

    Abmes­sungen
    • Höhe
      1400 mm
    • Breite
      1050 mm
    • Tiefe
      205 mm
    Ausstat­tung
    • Anzahl Felder
      4
    • Anzahl Reihen
      36
    Sicherheit
    • IP-Klasse (Ingress Protec­tion)
      IP54
    • Schutz­klasse
      Schutz­klasse II
    Abde­ckung, Tür
    • Anzahl der Schlösser
      1
    • Ausfüh­rung des Hand­griffes
      Knebel­griff
    Werk­stoff
    • Farbe
      Rein­weiß
    • RAL Nummer
      9010
    Konnek­ti­vität
    • Monta­geart
      Aufputz
    Instal­la­tion, Montage
    • Montage auf
      Unter­putz

    Ökologischer Wert

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja

    Zertifizierungen und Dokumente

    PEP Dokument en-GB 2025-10-31
    PDF
    49,47 MB
    Hager REACH declaration ZB54W
    PDF
    Hager RoHS Report ZB54W
    PDF

    Downloads

    Mehr Downloads

    Ausschreibungstext

    Zählerschrank, univers Z, 1400x1050x205 mm, Schutzklasse II, 432 Platzeinheiten

    Schrankgehäuse nach DIN VDE 0603-1 zur Aufputz, Unterputz oder teilversenkter Montage. Zum Aufbau einer Zählerverteileranlage bis 355 A, Bemessungsspannung 230/400 V 50 Hz. Schutzart IP31 (IP44/IP54 nach DIN VDE 0470-1), Schutzklasse II schutzisoliert, Schutzart IP3X hinter der Tür. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, stabil profiliertem 1 mm dickem Stahlblech. Innenauskleidung komplett aus Kunststoff. Leitungseinführungen oben und unten durch eingebaute Kunststoffflanschplatten, rückseitige Vorprägung im Kunststoffteil und seitlich eingebaute Kunststoff-Flanschplatten im Bereich des NAR (geeignet als Sammelschienendurchführung), des RfZ (nur bei Bauhöhe 1100 mm) und des AAR.
    Tür frontbündig mit innenliegenden, justierbaren Scharnieren, wahlweise rechts oder links anschlagbar mit 110° Öffnungswinkel. Türverschluss mit Vorreiber, ab Breite 800 mm und bei allen Schränken ab einer Höhe von 1250 mm mit Stangenverschluss mit Dreipunktschließung. Türverschluss durch andere Schließungen austauschbar. Schrank nebeneinander und übereinander anflanschbar. Schrankgröße 1- bis 5-feldrig mit 72 bis 540 Platzeinheiten (PLE).
    Hinweis: Bei einer Schrank-Schrank-Verbindung immer einen Verbindungssatz verwenden (Zubehör). Im AAR-Bereich kann die Kunststoff-Flanschplatten entfernt werden und optional eine SCHUKO-Steckdose oder eine CEE-Steckdose eingebaut werden.

    Höhe: 1400 mm
    Breite: 1050 mm
    Tiefe: 205 mm
    Anzahl Felder: 4
    Anzahl Reihen: 36
    IP-Klasse (Ingress Protection): IP54
    Schutzklasse: Schutzklasse II
    Anzahl der Schlösser: 1
    Ausführung des Handgriffes: Knebelgriff
    Farbe: Reinweiß
    RAL Nummer: 9010
    Montageart: Aufputz
    Montage auf: Unterputz

    Fabrikat : Hager oder gleichwertig
    Artikel : ZB54W
    gewähltes Fabrikat/Typ: '___________/___________'
    liefern, montieren und betriebsfertig anschließen.
