Kabelanschlusskasten, univers, 324x307x149mm, IP54, SKII, unten leer U84LU
Der Einspeise-/Kabelanschlusskasten, univers, Maße: 324x307x149mm, entspricht der Schutzklasse IP54 und SKII, gewährleistet Staub- und Spritzwasserschutz. Ideal für robuste Umgebungen mit Notwendigkeit hoher Schutzarten. Der untere Teil ist leer, bietet Flexibilität bei der Installation und Kabelführung. Ideal für sichere, geschützte Verdrahtungsprojekte in gewerblichen und industriellen Anlagen.
EAN
3250616100060
Marke
Hager
VPE
1 Stück
Preisgruppe
H016
Preis
165,50 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Erfahren Sie mehr zur digitalen Montageanleitung
https://manual.hager.com/
https://manual.hager.com/
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Montageschiene 1 Produkte verfügbar -
Komponenten für Verdrahtung, Kabeleinführung und Kabelbefestigung 1 Produkte verfügbar -
Montageplatte für Verteilergehäuse 2 Produkte verfügbar -
Anschlussschrank-Verbindungsset 5 Produkte verfügbar
Kompatible Produkte
-
Passend zu 249 Produkte verfügbar
Optionales Zubehör
-
FZ373
Montageplatte, univers, für Kabelanschlusskasten
55,10 € / Stück* -
FZ374Montageplatte, univers, für Kabelanschlusskasten mit Hutschiene für Klemmen
48,20 € / Stück*
-
H245ES
Anschlusssatz, univ.Z, 5-polig, für SaS 12x5mm, Einspeisung senkrecht von unten
316,20 € / Stück* -
H245EWAnschlusssatz, univ.Z, 5-polig, für SaS 12x5mm, Einspeisung waagerecht von unten
323,70 € / Stück* -
H255ESAnschlusssatz, univ.Z, 5-polig, für SaS 12x10mm, Einspeisung senkrecht von unten
769,80 € / Stück* -
H255EWAnschlusssatz, univ.Z, 5-polig, für SaS 12x10mm, Einspeisung waagrecht von unten
784,30 € / Stück* -
ZM15USAnschlusssatz, uni.Z, 5-p., Klemmb. 35-95qmm, Kab. 50qmm, f. U84LU, Einsp. unten
471,10 € / Stück*
Passend zu
-
ZB11SZählerschrank, univers Z, 800x300x205 mm, Schutzklasse II, 60 Platzeinheiten
550,00 € / Stück* -
FP25TW2Schrank, univers, IP54/I, 1950x1300x205mm, leer
2.990,10 € / Stück* -
ZB25SZählerschrank, univers Z, 950x1300x205 mm, Schutzklasse II, 360 Platzeinheiten
1.489,60 € / Stück* -
ZB24SZählerschrank, univers Z, 950x1050x205 mm, Schutzklasse II, 288 Platzeinheiten
1.187,00 € / Stück* -
ZB23SZählerschrank, univers Z, 950x800x205 mm, Schutzklasse II, 216 Platzeinheiten
959,00 € / Stück* -
ZB22SZählerschrank, univers Z, 950x550x205 mm, Schutzklasse II, 144 Platzeinheiten
696,20 € / Stück* -
ZB21SZählerschrank, univers Z, 950x300x205 mm, Schutzklasse II, 72 Platzeinheiten
579,90 € / Stück* -
ZB15SZählerschrank, univers Z, 800x1300x205 mm, Schutzklasse II, 300 Platzeinheiten
1.455,60 € / Stück* -
ZB14SZählerschrank, univers Z, 800x1050x205 mm, Schutzklasse II, 240 Platzeinheiten
1.102,50 € / Stück* -
ZB13SZählerschrank, univers Z, 800x800x205 mm, Schutzklasse II, 180 Platzeinheiten
905,60 € / Stück* -
ZB12SZählerschrank, univers Z, 800x550x205 mm, Schutzklasse II, 120 Platzeinheiten
642,70 € / Stück* -
FP21SN2Schrank, univers, IP44/II, 1950x300x205mm, leer
1.490,80 € / Stück* -
FP25TN2Schrank, univers, IP44/I, 1950x1300x205mm, leer
2.297,90 € / Stück* -
FP24TN2Schrank, univers, IP44/I, 1950x1050x205mm, leer
2.021,40 € / Stück* -
FP23TN2Schrank, univers, IP44/I, 1950x800x205mm, leer
1.737,40 € / Stück* -
FP22TN2Schrank, univers, IP44/I, 1950x550x205mm, leer
1.400,30 € / Stück* -
FP21TN2Schrank, univers, IP44/I, 1950x300x205mm, leer
1.054,40 € / Stück* -
FP25SN2Schrank, univers, IP44/II, 1950x1300x205mm, leer
2.869,70 € / Stück* -
FP24SN2Schrank, univers, IP44/II, 1950x1050x205mm, leer
2.524,30 € / Stück* -
FP23SN2Schrank, univers, IP44/II, 1950x800x205mm, leer
2.170,20 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe324 mm
-
Breite307 mm
-
Tiefe149 mm
Konnektivität
-
AnschlussartSchraubanschluss
Sicherheit
-
IP-Klasse (Ingress Protection)IP54
-
SchutzklasseSchutzklasse II
Werkstoff
-
FarbeReinweiß
-
RAL Nummer9010
-
WerkstoffKunststoff
Installation, Montage
-
Einbau-/AnschlussortUnten, Oben
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild U84LU
-

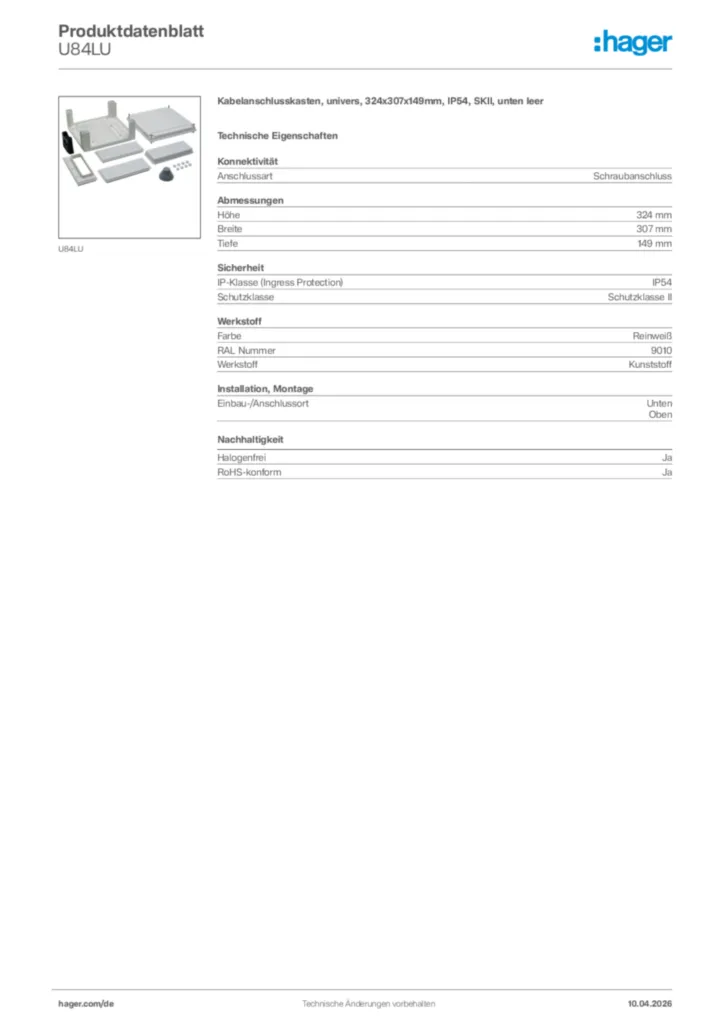

Produktdatenblatt
Hager Produktdatenblatt U84LU
Kabelanschlusskasten, univers, 324x307x149mm, IP54, SKII, unten leer
PDF -
Bedienungsanleitung
Montageanleitung für FZ36xx, H24xx, H25xx, KH9xx, KRxx, U84Lxx, ZM1xx, ZM2xx - Zubehör (Stand: 12.2014)
Bedienungsanleitung International 2015-01-16
PDF1,82 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB
Hager Tipp 44
Die aktuelle VDE-AR-N 4100:2019-04 (23DE0112)
PDF12,81 MB
Hager Tipp 46
Messkonzepte: Anlagen im Neubau (23DE0035)
PDF6,68 MB -
Produktinformation
Modulare 3-Punkt Wandleranlage
Westnetz GmbH (22DE0069)
PDF1,67 MB
Wandlerschrank nach TAB Nord 2019 B 3.02
(22DE0067)
PDF1,55 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Planungssoftware Hagercad - Schnell, sicher, effektiv
Planen Sie Niederspannungshauptverteilungen und Zählerschränke einfacher, effektiver und normgerecht mit Hagercad.
URL
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-08-29
PDF81,51 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FZ365NTunnelschieber, univers, horizontal, Schrank IP44/54 zu KabelanschlusskastenPreis15,50 €/ Stück *
-
2
U84LEKabelanschlusskasten, univers, 324x307x149mm, IP54, SKII, leer für ErweiterungPreis189,10 €/ Stück * -
3
KR15PReihenanschlussklemme 35-150mm², grauPreis97,80 €/ Stück * -
4
U84S4NKabelanschlusskasten, univ., 324x307x149mm, IP54, SKII, SaS-Träger-40mm, seitl.Preis267,70 €/ Stück * -
5
ZM15UAnschlusssatz, uni.Z, 5-p., Klemmb. 35-95qmm, Kab. 50qmm, f. U84LU, Einsp. untenPreis458,90 €/ Stück *
Ausschreibungstext
Kabelanschlusskasten, univers, 324x307x149mm, IP54, SKII, unten leer
Kabelanschlusskasten als Einspeisegehäuse für Zähler und Verteilerschränke IP31/44/54 mit 160 mm oder 205mm Tiefe. Bestehend aus Gehäuse mit Deckel aus Kunststoff, bestückt mit Sammelschienenträger oder leer für optionale Bestückung mit Klemmen oder Montageplatte. Kabeleinführung durch herausnehmbare Flanschplatten an jeder Seite, zum Einlegen des Kabels von vorne. Anbaumöglichkeit seitlich oder unten. Deckel plombierbar. Zur Einspeisung bis 95qmm auf Klemmen oder bis 150qmm auf Sammelschienensystem 40mm-12x5/10mm mit 25kA Kurzschlussfestigkeit oder 60mm-12 bis 30x5/10mm mit max. 55kA Kurzschlussfestigkeit. Schutzart IP54, Schutzklasse II schutzisoliert, Bemessungsspannung 230/400V/50Hz.
Anschlussart: Schraubanschluss
Höhe: 324 mm
Breite: 307 mm
Tiefe: 149 mm
IP-Klasse (Ingress Protection): IP54
Schutzklasse: Schutzklasse II
Farbe: Reinweiß
RAL Nummer: 9010
Werkstoff: Kunststoff
Einbau-/Anschlussort: Unten
Oben
Fabrikat : Hager oder gleichwertig
Artikel : U84LU
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Kabelanschlusskasten als Einspeisegehäuse für Zähler und Verteilerschränke IP31/44/54 mit 160 mm oder 205mm Tiefe. Bestehend aus Gehäuse mit Deckel aus Kunststoff, bestückt mit Sammelschienenträger oder leer für optionale Bestückung mit Klemmen oder Montageplatte. Kabeleinführung durch herausnehmbare Flanschplatten an jeder Seite, zum Einlegen des Kabels von vorne. Anbaumöglichkeit seitlich oder unten. Deckel plombierbar. Zur Einspeisung bis 95qmm auf Klemmen oder bis 150qmm auf Sammelschienensystem 40mm-12x5/10mm mit 25kA Kurzschlussfestigkeit oder 60mm-12 bis 30x5/10mm mit max. 55kA Kurzschlussfestigkeit. Schutzart IP54, Schutzklasse II schutzisoliert, Bemessungsspannung 230/400V/50Hz.
Anschlussart: Schraubanschluss
Höhe: 324 mm
Breite: 307 mm
Tiefe: 149 mm
IP-Klasse (Ingress Protection): IP54
Schutzklasse: Schutzklasse II
Farbe: Reinweiß
RAL Nummer: 9010
Werkstoff: Kunststoff
Einbau-/Anschlussort: Unten
Oben
Fabrikat : Hager oder gleichwertig
Artikel : U84LU
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
ZPlan
Mobile Planung einer Zählerplatzanlage vor Ort. TAB-konform in jeder Stadt Deutschlands.
