Patch-Panel, univers, 12-fach (E-Dat) inkl. 6xRJ45 Module, Hutschiene/geschraubt FZ12MM
Das universelle 12-fach Patch-Panel inklusive 6xRJ45 Module bietet eine flexible Anbindung für Netzwerkinstallationen. Es ist sowohl für Hutschienenmontage als auch für geschraubte Befestigung konzipiert, was eine hohe Kompatibilität mit verschiedenen Schaltschränken garantiert. Ideal für strukturierte Verkabelungssysteme, unterstützt es die Organisation und Sicherheit der Netzwerkverbindungen.
EAN
17611912539122
Marke
Hager
VPE
1 Stück
Preisgruppe
H123
Passende Tools
Preis
166,40 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Erfahren Sie mehr zur digitalen Montageanleitung
https://manual.hager.com/
https://manual.hager.com/
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Patchkabel 3 Produkte verfügbar -
Gängiges Zubehör 7 Produkte verfügbar -
Erdungsschiene für Verteiler 1 Produkte verfügbar
Vervollständigen Sie Ihr System
-
TN733
Patchkabelset Kat.6 S/FTP, RJ45 mit 4 Stück a 300mm
60,00 € / Set* -
TN735Patchkabelset Kat.6, S/FTP RJ45 mit 4 Stück a 500mm
64,10 € / Set* -
TN740Patchkabel Kat.6 S/FTP RJ45, 1000mm
23,30 € / Stück*
-
VZ314
RJ45 Modul (E-Dat), universal, REG 8(8) IP20 Cat. 6A, RJ45
41,20 € / Stück* -
VZ314BLBlind Modul (E-Dat), universal, zur Abdeckung nicht benötigter Modulfelder
5,90 € / Stück* -
VZ314RJRJ45 Modul (E-Dat), universal, C6, ISO A, 10GBit Ethernet (IEEE 802.3an), 180°
25,30 € / Stück* -
VZ315FFKOAX Modul (E-Dat), universal, F-Buchse / F-Buchse
24,30 € / Stück* -
VZ316FBKOAX Modul (E-Dat), universal, IEC/Antennen-Buchse
24,70 € / Stück* -
VZ317FSKOAX Modul (E-Dat), universal, IEC/Antennen-Stecker
24,70 € / Stück* -
VZ318LCLWL Modul (E-Dat) LC-Duplex-Buchse
33,50 € / Stück*
-
UL01G1
Schutzleiterverbinder, 1polig 1,5mm²
8,70 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe45 mm
-
Breite225 mm
-
Tiefe60 mm
-
Anzahl der Einheiten vertikal12
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

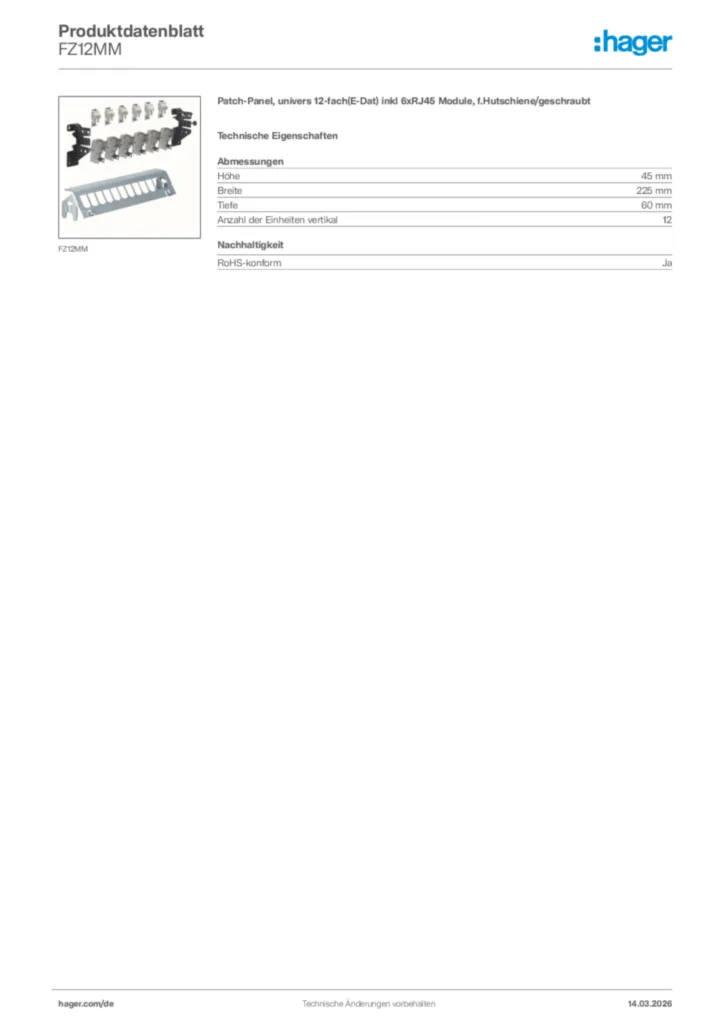

Produktbild FZ12MM
-
Montageanleitung
Montageanleitung für FZ0xx, FZ1xx, FZ2xx, VZ36xx, VZ48xx, VZ60xx, ZU37xx, ZU59xx - Multimedia Ausbaupaket, volta/Ausbaupaket, volta/Patch-Panel (Stand: 02.2015)
Montageanleitung International 2015-02-03
PDF1,39 MB -
Tipps
Hager Tipp 35
Funktionspotentialausgleich (20DE0082)
PDF2,03 MB
Hager Tipp 44
Die aktuelle VDE-AR-N 4100:2019-04 (23DE0112)
PDF12,81 MB
Hager Tipp 51
Handeln statt Warten: zukunftsfähige Elektroinstallationen im Bestandsbau (22DE0135)
PDF1,09 MB -
Technische Beilage (single-product)
Technischer Anhang - Kleinverteiler
Stand: 01.04.2022
PDF3,83 MB
Technischer Anhang - Zählerplatz-Innenausbausystem
Stand: 01.04.2022
PDF401,21 kB -
Handbuch
Handbuch univers FWB (DE, 2023-01)
Handbuch de-DE 2023-03-30
PDF23,41 MB
Handbuch univers FWB (EN, 2023-01)
Handbuch en-GB 2023-03-30
PDF23,14 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Konformitätserklärung International 2023-08-07
PDF366,52 kB
Konformitätserklärung International 2023-08-16
PDF359,72 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FWB31AFeldvert. AP, univers, IP44, SKII, 36PLE, 1x3 Reihen 500x300x161mm, ohne KlemmePreis459,00 €/ Stück * -
2
FWB31SFeldvert. AP, univers, IP44, SKII, 36PLE, H:500xB:300xT:161mm, QuickConnectPreis483,50 €/ Stück * -
3
FWB32AFeldvert. AP, univers, IP44, SKII, 72PLE, 2x3Reihen 500x550x161mm, ohne KlemmePreis697,80 €/ Stück * -
4
FWB32K1Feldverteiler AP, univers, IP31, SKII, 36PLE+Mediafeld, m.geschl.Tür, 500x550x161mm, QCPreis765,80 €/ Stück * -
5
FWB32SFeldvert. AP, univers, IP44, SKII, 72PLE, H:500xB:550xT:161mm, QuickConnectPreis747,20 €/ Stück *
Ausschreibungstext
Patch-Panel, univers 12-fach(E-Dat) inkl 6xRJ45 Module, f.Hutschiene/geschraubt
Patchpanel mit 12 Steckplätzen zum Einbau in Multimediafelder auf DIN-Hutschienen, Tragschienen und Montageplatten. Bestehend aus Universalhalterung aus verzinktem Stahlblech mit Ausschnitte für Datenmodule, isolierter Kunststoffträger für Rastung auf Hutschiene, Verschraubung auf Montageplatten oder Tragschienen in Verteilerschränken. Beigelegt sind: 6 Stück vollgeschirmte Datenmodule mit Metallgehäuse aus Zinkdruckguss mit Zugentlastung, einzelgeschirmte RJ45-Buchsen (Kategorie 6, 500 MHz, Link geprüfte) zum Anschluss von Leitungen (Kategorie 6A/7/7A) und Bezeichnungsstreifen.
Hinweis: Vom Patchpanel ist eine Leitung zur Potentialausgleichsschiene (Funktionspotentialausgleich nach DIN EN 50310 - VDE 0800-2-310) miteinander zu verbinden (nicht enthalten).
Höhe: 45 mm
Breite: 225 mm
Tiefe: 60 mm
Anzahl der Einheiten vertikal: 12
Fabrikat : Hager oder gleichwertig
Artikel : FZ12MM
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Patchpanel mit 12 Steckplätzen zum Einbau in Multimediafelder auf DIN-Hutschienen, Tragschienen und Montageplatten. Bestehend aus Universalhalterung aus verzinktem Stahlblech mit Ausschnitte für Datenmodule, isolierter Kunststoffträger für Rastung auf Hutschiene, Verschraubung auf Montageplatten oder Tragschienen in Verteilerschränken. Beigelegt sind: 6 Stück vollgeschirmte Datenmodule mit Metallgehäuse aus Zinkdruckguss mit Zugentlastung, einzelgeschirmte RJ45-Buchsen (Kategorie 6, 500 MHz, Link geprüfte) zum Anschluss von Leitungen (Kategorie 6A/7/7A) und Bezeichnungsstreifen.
Hinweis: Vom Patchpanel ist eine Leitung zur Potentialausgleichsschiene (Funktionspotentialausgleich nach DIN EN 50310 - VDE 0800-2-310) miteinander zu verbinden (nicht enthalten).
Höhe: 45 mm
Breite: 225 mm
Tiefe: 60 mm
Anzahl der Einheiten vertikal: 12
Fabrikat : Hager oder gleichwertig
Artikel : FZ12MM
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
