Mauerkasten, Volta, UPV, 4x12PLE VU48NK
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Installationskleinverteiler bestückt 1 Produkte verfügbar
-
Quick-Connect Klemme 20 Produkte verfügbar
-
Tür/Bedienfeld 8 Produkte verfügbar
-
Patchpanel 2 Produkte verfügbar
-
Steckdose 3 Produkte verfügbar
-
Mehr sehen 39 weitere Produkte verfügbar
Vervollständigen Sie Ihr System

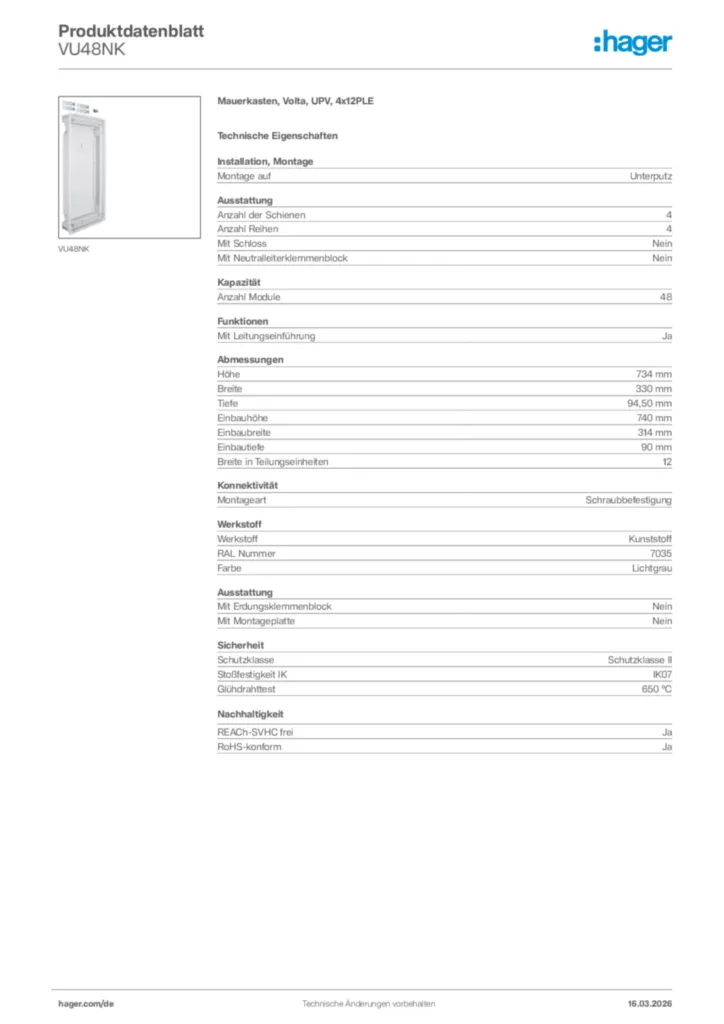

Technische Merkmale
-
Montage aufUnterputz
-
Anzahl der Schienen4
-
Anzahl Reihen4
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockNein
-
Mit ErdungsklemmenblockNein
-
Mit MontageplatteNein
-
Anzahl Module48
-
Mit LeitungseinführungJa
-
Höhe734 mm
-
Breite330 mm
-
Tiefe94,50 mm
-
Einbauhöhe740 mm
-
Einbaubreite314 mm
-
Einbautiefe90 mm
-
Breite in Teilungseinheiten12
-
MontageartSchraubbefestigung
-
WerkstoffKunststoff
-
RAL Nummer7035
-
FarbeLichtgrau
-
SchutzklasseSchutzklasse II
-
Stoßfestigkeit IKIK07
-
Glühdrahttest650 °C
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild VU48NK
-
Montageanleitung
6LE001207D volta flush Quick Connect
Montageanleitung International 2020-01-01
PDF4,64 MB -
Technische Beilage (single-product)
Technischer Anhang - Kleinverteiler
Stand: 01.04.2022
PDF3,83 MB -
BIM Revit Objekte
Serie: Volta. Unterputz-Verteiler ohne DIN-Schienensystem. Deutsch - Hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,37 MBSerie: Volta. Unterputz-Verteiler ohne DIN-Schienensystem. Deutsch - Non hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,35 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Konformitätserklärung International 2023-08-07
PDF366,52 kBKonformitätserklärung International 2023-08-16
PDF359,72 kB
