Schuko-Steckdose, volta, 3fach, drehbar, für HWV im Austausch eines Schiebers VZ00HW
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Steckdose 1 Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
-
IP-Klasse (Ingress Protection)IP2X
-
Höhe45 mm
-
Breite305 mm
-
Tiefe80 mm
-
FarbeReinweiß
-
RAL Nummer9010
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

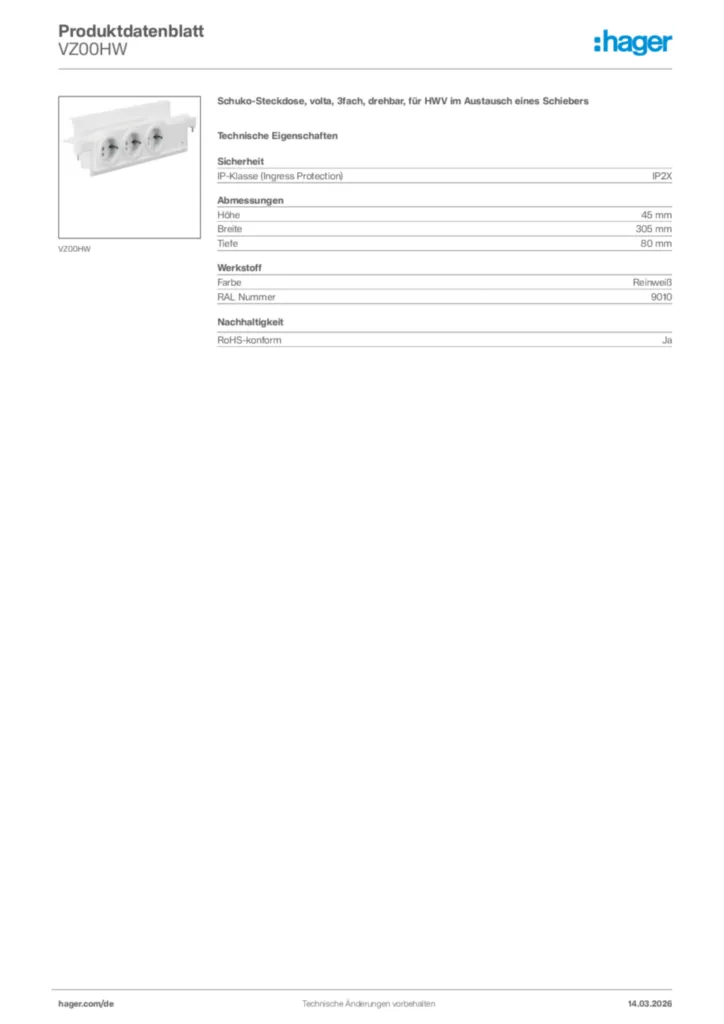

Produktbild VZ00HW
-
Montageanleitung
Montageanleitung für UF2xx, UF3xx, UF4xx, UF5xx, VZ00xx, ZU37xx, ZU59xx - Komplettfeld Multimedia, universZ/Steckdosen (Stand: 03.2016)
Montageanleitung International 2020-01-01
PDF1,08 MB -
Tipps
Hager Tipp 51
Handeln statt Warten: zukunftsfähige Elektroinstallationen im Bestandsbau (22DE0135)
PDF1,09 MB -
Technische Beilage (single-product)
Technischer Anhang - Kleinverteiler
Stand: 01.04.2022
PDF3,83 MB -
Tools
Hager Ready App - Ihr digitaler Assistent
Erstellen Sie mit Hager Ready schnell und einfach Raumbücher und planen Sie die normgerechte Konfiguration von Klein- und Feldverteilern bis zu Stromlaufplänen, Beschriftung und Stücklisten. Mobil vor Ort oder per Tablet.
URLHagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Konformitätserklärung International 2023-08-07
PDF366,52 kBKonformitätserklärung International 2023-08-16
PDF359,72 kB
Ausschreibungstext
Steckdose 3-fach Unterputz bis 850°, Schutzkontaktsteckdose mit erhöhtem Berührungsschutz, vorverdrahtet. Integriert im Leitungseinführungsschieber mit Schnappbefestigung. Einbaubar in alle Volta Hohlwandgehäuse im Austausch eines Schiebers. Drei Steckdosentöpfe voneinander unabhängig drehbar um 90°. Anschluss über WAGO-Steckklemmen 1,5 - 2,5 mm². Für die Schutzklasse II (Schutzisoliert) wird ein Euroadapter eingesteckt. Über Parallelanschluss an der Klemme ist ein Überspannungsschutz Typ 3 direkt anschließbar.
Schutzart IP: IP2X
Höhe: 45 mm
Breite: 305 mm
Tiefe: 80 mm
Farbe: Reinweiß
RAL Nummer: 9010
Fabrikat : Hager oder gleichwertig
Artikel : VZ00HW
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
