Hybrid, volta, Hohlwand, 24PLE, 2 Montageplatten, mit Steckdose + Kunststofftür VH602WWH
EAN
3250611004752
Marke
Hager
VPE
1 Stück
Preisgruppe
H122
Passende Tools
Preis
579,30 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör/Ersatzteile für Klemmen 4 Produkte verfügbar -
Tür/Bedienfeld 6 Produkte verfügbar -
Erweiterungspakete 15 Produkte verfügbar -
Gängiges Zubehör 5 Produkte verfügbar
Kompatible Produkte
-
Passend zu 22 Produkte verfügbar
Optionales Zubehör
-
VZ711
Klemmenträger, volta, für Verteilergröße 12 PLE, golf, vector, Zubehör
6,21 € / Stück* -
VZ521PE/N-Klemmenträger, Volta, mit 13 Messing-Klemmstellen
18,70 € / Stück* -
VZ522PE/N-Klemmenträger, Volta, mit 17 Messing-Klemmstellen
24,30 € / Stück* -
VZ524PE/N-Klemmenträger, Volta, mit 25 Messing-Klemmstellen
37,70 € / Stück*
-
VZ135N
Tür, Volta, UPV/HWV, mit Sichtfenster, 5-reihig
184,30 € / Stück* -
VZ127NTür, volta, UP- und Hohlwandverteiler, Multimedia, 5-reihig
69,90 € / Stück* -
VZ125WTür, volta, Kunststoff, geschlitzt für UP- und Hohlwandverteiler, 5-reihig, IP30
111,50 € / Stück* -
VZ105WBlendrahmen, volta, mit geschlitzter Kunststofftür (Stahlblechrahmen), 5 reihig
160,80 € / Stück* -
VZ105WNBlendrahmen, Volta, 5reihig, mit Tür, RAL9016
142,80 € / Stück* -
VZ105WVBlendrahmen, Volta, 5reihig, mit geschlitzter Stahlblechtür, RAL9016
142,80 € / Stück*
-
VZ00HD
Ausbaupaket, volta, hybrid, Steckdose Schuko mit Euroadapter
31,60 € / Stück* -
VZ24NAVAusbaupaket, Volta, 2x12PLE, UPV/HWV, ohne Rahmen und Tür
89,80 € / Stück* -
VZ24NUHAusbaupaket, Volta, 2x12PLE, UPV/HWV, mit Rahmen und Tür
156,90 € / Stück* -
VZ24NRKAusbaupaket, Volta, 2x12PLE, UPV/HWV, für Reihenklemmen
124,60 € / Stück* -
VZ36NRKAusbaupaket, Volta, 3x12PLE, UPV/HWV, für Reihenklemmen
142,90 € / Stück* -
VZ48NRKAusbaupaket, Volta, 4x12PLE, UPV/HWV, für Reihenklemmen
217,50 € / Stück* -
VZ60NRKAusbaupaket, Volta, 5x12PLE, UPV/HWV, für Reihenklemmen
264,70 € / Stück* -
VZ01NWHAusbaupaket, volta, hybrid, 12 PLE f. Stromkreisverteiler, 48 PLE f. Multimedia
142,10 € / Stück* -
VZ02NWHAusbaupaket, volta, hybrid, 24 PLE f. Stromkreisverteiler, 36 PLE für Multimedia
134,00 € / Stück* -
VZ36MMEMultimedia Ausbaupaket, volta, 3reihig, ohne Tür, E-Dat Modulträger
162,80 € / Stück* -
VZ36MMKMultimedia Ausbaupaket, volta, 3reihig, o.Tür, Keystone Modul, univers, Träger
162,80 € / Stück* -
VZ48MMEMultimedia Ausbaupaket, volta, 4reihig, ohne Tür, E-Dat Modulträger
193,00 € / Stück* -
VZ48MMKMultimedia Ausbaupaket, volta, 4reihig, ohne Tür, Keystone Modulträger
193,00 € / Stück* -
VZ60MMEMultimedia Ausbaupaket, volta, 5reihig, ohne Tür, E-Dat Modulträger
223,30 € / Stück* -
VZ60MMKMultimedia Ausbaupaket, volta, 5reihig, ohne Tür, Keystone Modulträger
223,30 € / Stück*
-
VZ535
Halteclip, Volta, für Stromkreistabelle
6,11 € / Stück* -
VZ314RJ45 Modul (E-Dat), universal, REG 8(8) IP20 Cat. 6A, RJ45
42,40 € / Stück* -
VZ505NVersteifungsschablone, Volta, für UPV VU60
179,20 € / Stück* -
VZ00HBAusbaupaket, volta, hybrid, Blinddeckel
3,51 € / Stück* -
VZ00TSAusbaupaket, volta, hybrid, Trennschieber
28,90 € / Stück*
-
VZ302NSchliessung, Volta, Standard, zum Einbau in Türgriff
40,60 € / Stück*
-
VZ225NVerschlussbolzen, Volta, für Abdeckung, Ersatzteil
6,11 € / Stück*
-
VZ00LKMontageplatte, volta, segmentiert, 95x265 mm, mit Schrauben
30,40 € / Stück* -
VZ455MMontageplatte, Volta, für VU/VH/VA60
64,70 € / Stück*
-
VH602NWHHybrid, volta, Hohlwand, 24PLE, 2 Montageplatten, mit Steckdose + Stahlblechtür
538,30 € / Stück* -
VH603NWHHybrid, volta, Hohlwand, 36PLE, 1 Montageplatten, mit Steckdose + Stahlblechtür
568,00 € / Stück* -
VH603WWHHybrid, volta, Hohlwand, 36PLE, 1 Montageplatten, mit Steckdose + Kunststofftür
608,90 € / Stück*
-
VZ00ASSchuko-Steckdose, universal, 3fach drehbar, geschraubt, Hutschienenmontage
137,20 € / Stück* -
VZ00UPSchuko-Steckdose, volta, 3fach, drehbar, für UPV im Austausch eines Schiebers
123,50 € / Stück* -
VZ00HWSchuko-Steckdose, volta, 3fach, drehbar, für HWV im Austausch eines Schiebers
123,50 € / Stück*
-
VZ406Hutschiene, Volta, abgesenkt, für Mauerkasten
5,21 € / Stück*
-
VZ404Reinigungsmittel, volta, für Kunststoffoberflächen
35,90 € / Stück*
-
TN010SKoax Modul F/F für Hutschienenmontage
37,10 € / Stück*
-
GMKRJ45Keystone Einsatze RJ45, Cat.6a
17,00 € / Stück*
-
VZ407Plantasche, Volta, 220x240mm, für Dokumente, klarsicht
9,31 € / Stück*
-
FZ06MMOPatch-Panel 6-fach (E-Dat), ohne Module , für Hutschiene oder geschraubt
35,70 € / Stück* -
FZ12MMPatch-Panel, univers 12-fach(E-Dat) inkl 6xRJ45 Module, f.Hutschiene/geschraubt
171,30 € / Stück* -
FZ12MMOPatch-Panel, univers 12-fach (E-Dat) ohne Module, für Hutschiene oder geschraubt
66,20 € / Stück*
-
VZ408MMontageset, Volta, HWV, für Möbeleinbau
21,60 € / Stück*
-
VZ510NAbschottung Volta APV UPV/HWV waagerecht
7,21 € / Stück*
-
VZ115NErhöhungsrahmen, Volta, 5-reihig
62,10 € / Stück* -
VZ717Beschriftungssystem, Volta, 10 Stück
8,81 € / Set*
-
TN733Patchkabelset Kat.6 S/FTP, RJ45 mit 4 Stück a 300mm
61,40 € / Set* -
TN735Patchkabelset Kat.6, S/FTP RJ45 mit 4 Stück a 500mm
65,60 € / Set* -
TN740Patchkabel Kat.6 S/FTP RJ45, 1000mm
23,80 € / Stück*
Passend zu
-
VH24NCKleinv. Volta HWV 2x12PLE IP30 Stahlblechtür
195,40 € / Stück* -
VH36WWHMultimedia, volta, HWV, 3-reihig, mit geschlitzter Kunststofftür
472,40 € / Stück* -
VH603WWH
Hybrid, volta, Hohlwand, 36PLE, 1 Montageplatten, mit Steckdose + Kunststofftür
608,90 € / Stück* -
VH36NWMultimedia, volta, HWV, 3-reihig, mit geschlitzter Stahlblechtür, mit Zubehör
424,40 € / Stück* -
VH60WWHMultimedia, volta, HWV, 5-reihig, mit geschlitzter Kunststofftür
565,30 € / Stück* -
VH60NWMultimedia, volta, HWV, 5-reihig, mit geschlitzter Stahlblechtür
524,40 € / Stück* -
VH603NWH
Hybrid, volta, Hohlwand, 36PLE, 1 Montageplatten, mit Steckdose + Stahlblechtür
568,00 € / Stück* -
VH602NWH
Hybrid, volta, Hohlwand, 24PLE, 2 Montageplatten, mit Steckdose + Stahlblechtür
538,30 € / Stück* -
VH48WWHMultimedia, volta, HWV, 4-reihig, mit geschlitzter Kunststofftür
491,30 € / Stück* -
VH48NWMultimedia, volta, HWV, 4-reihig, mit geschlitzter Stahlblechtür
449,20 € / Stück* -
VH36NCKleinv. Volta HWV 3x12PLE IP30 Stahlblechtür
226,00 € / Stück* -
VH48NCKleinv., volta, HWV, 4x12PLE, IP30, QuickConnect
306,90 € / Stück* -
VH60NCKleinv., volta, HWV, 5x12PLE, IP30, QuickConnect
372,20 € / Stück* -
VH12NCKleinv. Volta HWV 1x12PLE IP30 Stahlblechtür
158,30 € / Stück* -
VH60NKMauerkasten Volta HWV 5x12PLE
59,70 € / Stück* -
VH48NKMauerkasten Volta HWV 4x12PLE
48,90 € / Stück* -
VH36NKMauerkasten volta HWV 3x12PLE
46,20 € / Stück* -
VH24NKMauerkasten volta HWV 2x12PLE
42,70 € / Stück* -
VH12NKMauerkasten volta HWV 1x12PLE
39,80 € / Stück* -
VH36NKMMauerkasten für Multimedia, volta, HWV, 36 PLE
167,90 € / Stück*
Technische Merkmale
Spannung
-
Nennspannung400 - 400 V
Installation, Montage
-
Geeignet für AussenbereichNein
-
Montage aufHohlwand
Elektrischer Strom
-
Nennstrom63 A
Leistung
-
Maximale Verlustleistung pro Schrank bei ΔT=20K17,50 W
Ausstattung
-
Anzahl der Schienen2
-
Anzahl Reihen2
-
Anzahl Felder1
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockJa
-
Mit ErdungsklemmenblockJa
-
Mit MontageplatteJa
Kapazität
-
Anzahl Module24
-
Anzahl der halben Module von 17,5 mm pro Klemmenschiene48
Funktionen
-
Mit LeitungseinführungJa
Abmessungen
-
Höhe880,50 mm
-
Breite348 mm
-
Tiefe94,50 mm
-
Einbauhöhe846 mm
-
Einbaubreite314 mm
-
Einbautiefe90 mm
-
Breite in Teilungseinheiten12
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Anzahl der Schlösser0
-
Mit transparentem Deckel/TürNein
Konnektivität
-
MontageartSchraubbefestigung
Werkstoff
-
WerkstoffPolystyrol (PS)
-
RAL Nummer9010
-
FarbeReinweiß
-
Werkstoff MontageplatteAcrylnitril-Styrol-Acrylester (ASA), Polycarbonat (PC)
-
Ultraviolettstrahlen beständigJa
Sicherheit
-
SchutzklasseSchutzklasse II
-
Stoßfestigkeit IKIK05
-
IP-Klasse (Ingress Protection)IP30
-
SchließungstypSchnappverschluss, Ohne Schloss
-
Glühdrahttest850 °C
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild VH602WWH
-

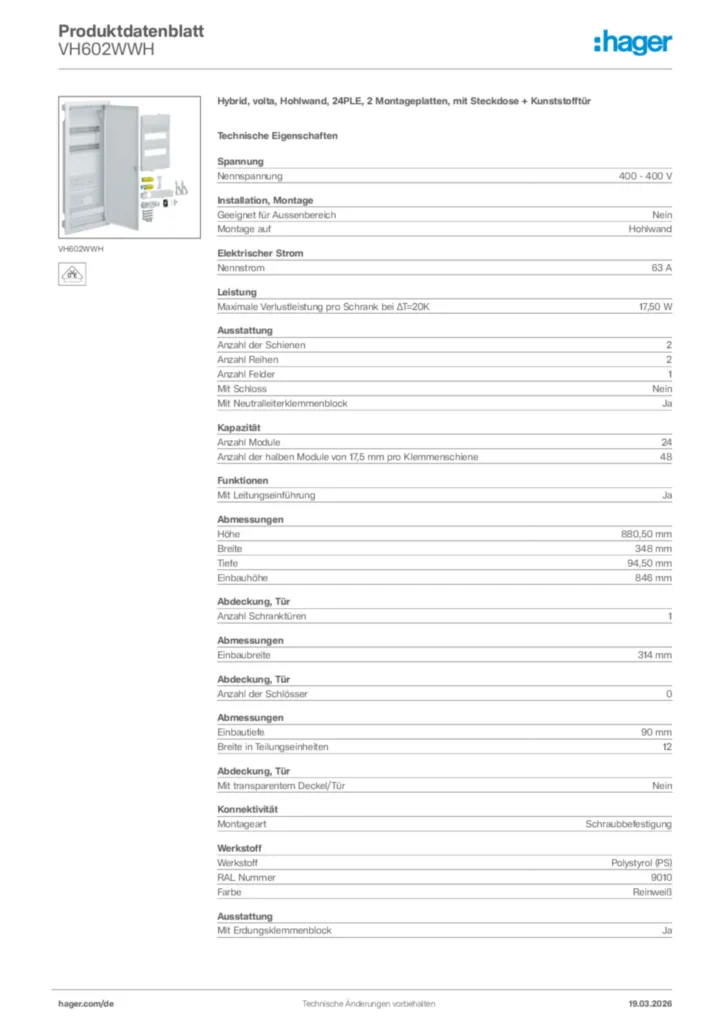

Produktdatenblatt
Hager Produktdatenblatt VH602WWH
Hybrid, volta, Hohlwand, 24PLE, 2 Montageplatten, mit Steckdose + Kunststofftür
PDF -
Produktinformation
Hager volta Hybrid
Die 2-in-1-Lösung von Hager (23DE0203)
PDF2,82 MB -
BIM Revit Objekte
Serie: Volta. Hohlwand-Verteiler IP30 mit DIN-Schienensystem. Deutsch - Hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,27 MB
Serie: Volta. Hohlwand-Verteiler IP30 mit DIN-Schienensystem. Deutsch - Non hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,25 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-08-16
PDF359,72 kB
Konformitätserklärung International 2023-08-07
PDF366,52 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FZ06MMOPatch-Panel 6-fach (E-Dat), ohne Module , für Hutschiene oder geschraubtPreis35,70 €/ Stück *
-
2
VZ316FBKOAX Modul (E-Dat), universal, IEC/Antennen-BuchsePreis25,40 €/ Stück * -
3
VZ318LCLWL Modul (E-Dat) LC-Duplex-BuchsePreis34,40 €/ Stück * -
4
VZ10LLCKeystone Modul, universal, LWL, LC Buchse auf LC Buchse, DuPLEx, weißPreis34,50 €/ Stück * -
5
VZ10DSKeystone Modul, universal, Displayport, MiniDP Buchse auf Displayport-BuchsePreis32,80 €/ Stück *
Ausschreibungstext
Hybrid, volta, Hohlwand, 24PLE, 2 Montageplatten, mit Steckdose + Kunststofftür
Installationskleinverteiler für Hohlwandeinbau aus Kunststoff, geprüft nach DIN VDE 61439-3. Bemessungsspannung max. 400V/50 Hz, Schutzart IP30.
Bestehend aus Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang und ausbrechbaren Leitungseinführungsschieber mit Schnappbefestigung sowie integrierter Wasserwaage. Hohlwandbefestigung mit Schnellfixierungshebel, seitlich oder oben/unten montierbar. Blendrahmen aus Stahlblech, pulverbeschichtet und eingebrannt. 15 mm Putzausgleich möglich. Lüftungstür mit nicht transparenter Kunststoffplatte zur besseren Ausbreitung des WLAN-Signals gegenüber einer Blechtür. Lüftungsschlitze unten und oben in der Kunststoffplatte, um die Verlustwärme besser abführen zu können. Schutzart IP30, weiß RAL9010, frontbündig mit innenliegenden, handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff. Türanschlag rechts oder links ohne Blendrahmen-Demontage.
2-reihiger Geräteträger aus verzinktem Stahlblech. 2-reihige Geräteabdeckung aus Kunststoff für 24 (28) Module mit 46 mm Geräteschlitz, Schnellverschlussbefestigung mit 90°-Drehung an dem Leitungseinführungsschieber und an der Abschottung, an beiden Seiten serienmäßig plombierbar. Fingersichere PE/N-Klemme mit Stecktechnik in montagefreundlicher Schnapptechnik. Zur sicheren Trennung zwischen Multimediateil und Stromkreisverteilung ist eine Abschottung montiert, die gleichzeitig auch die Aufnahme für bis zu zwei Steckdosen ermöglicht. Großzügiger Montageraum mit vormontierter/n Montageplatte/n aus verzinktem Stahlblech mit 3,2mm regelmäßiger Lochung nach DIN 24041. Gerätehalter für die schraublose Befestigung von Geräten zur direkten Montage auf dem Lochblech durch einhängen oder verschrauben liegen bei.
Kabelführungsklammern können in den dafür vorgesehenen Schnellbefestigungen links und rechts eingebaut werden.
Montage auf: Hohlwand
Anzahl der Schienen: 2
Anzahl Reihen: 2
Anzahl Felder: 1
Anzahl Module: 24
Anzahl der halben Module von 17,5 mm pro Klemmenschiene: 48
Höhe: 880,50 mm
Breite: 348 mm
Tiefe: 94,50 mm
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Werkstoff: Polystyrol (PS)
Werkstoff Montageplatte: Acrylnitril-Styrol-Acrylester (ASA)
Polycarbonat (PC)
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK05
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Schließungstyp: Schnappverschluss
Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : VH602WWH
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Installationskleinverteiler für Hohlwandeinbau aus Kunststoff, geprüft nach DIN VDE 61439-3. Bemessungsspannung max. 400V/50 Hz, Schutzart IP30.
Bestehend aus Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang und ausbrechbaren Leitungseinführungsschieber mit Schnappbefestigung sowie integrierter Wasserwaage. Hohlwandbefestigung mit Schnellfixierungshebel, seitlich oder oben/unten montierbar. Blendrahmen aus Stahlblech, pulverbeschichtet und eingebrannt. 15 mm Putzausgleich möglich. Lüftungstür mit nicht transparenter Kunststoffplatte zur besseren Ausbreitung des WLAN-Signals gegenüber einer Blechtür. Lüftungsschlitze unten und oben in der Kunststoffplatte, um die Verlustwärme besser abführen zu können. Schutzart IP30, weiß RAL9010, frontbündig mit innenliegenden, handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff. Türanschlag rechts oder links ohne Blendrahmen-Demontage.
2-reihiger Geräteträger aus verzinktem Stahlblech. 2-reihige Geräteabdeckung aus Kunststoff für 24 (28) Module mit 46 mm Geräteschlitz, Schnellverschlussbefestigung mit 90°-Drehung an dem Leitungseinführungsschieber und an der Abschottung, an beiden Seiten serienmäßig plombierbar. Fingersichere PE/N-Klemme mit Stecktechnik in montagefreundlicher Schnapptechnik. Zur sicheren Trennung zwischen Multimediateil und Stromkreisverteilung ist eine Abschottung montiert, die gleichzeitig auch die Aufnahme für bis zu zwei Steckdosen ermöglicht. Großzügiger Montageraum mit vormontierter/n Montageplatte/n aus verzinktem Stahlblech mit 3,2mm regelmäßiger Lochung nach DIN 24041. Gerätehalter für die schraublose Befestigung von Geräten zur direkten Montage auf dem Lochblech durch einhängen oder verschrauben liegen bei.
Kabelführungsklammern können in den dafür vorgesehenen Schnellbefestigungen links und rechts eingebaut werden.
Montage auf: Hohlwand
Anzahl der Schienen: 2
Anzahl Reihen: 2
Anzahl Felder: 1
Anzahl Module: 24
Anzahl der halben Module von 17,5 mm pro Klemmenschiene: 48
Höhe: 880,50 mm
Breite: 348 mm
Tiefe: 94,50 mm
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Werkstoff: Polystyrol (PS)
Werkstoff Montageplatte: Acrylnitril-Styrol-Acrylester (ASA)
Polycarbonat (PC)
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK05
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Schließungstyp: Schnappverschluss
Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : VH602WWH
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
