Kleinverteiler volta, Hohlwandverteiler, 5x12 PLE, IP30, SKII, mit Stahlblechtür VH60NC
Der Hager Kleinverteiler volta als Hohlwandverteiler bietet Platz für 5x12 Platzeinheiten. Mit einem IP30 ist er für den Inneneinsatz geschützt. Die Ausführung mit Stahlblechtür garantiert zusätzliche Sicherheit und Stabilität. Ideal für Installationsverteiler in Trockenbauwänden.
EAN
3250616480216
Marke
Hager
VPE
1 Stück
Preisgruppe
H122
Preis
372,20 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Installationskleinverteiler 4 Produkte verfügbar -
Abschottung 1 Produkte verfügbar -
Abdeckungen/Blenden/Blendrahmen 3 Produkte verfügbar -
Gängiges Zubehör 2 Produkte verfügbar -
Tür/Bedienfeld 3 Produkte verfügbar -
Erweiterungspakete 22 Produkte verfügbar
Optionales Zubehör
-
VH602NWH
Hybrid, volta, Hohlwand, 24PLE, 2 Montageplatten, mit Steckdose + Stahlblechtür
538,30 € / Stück* -
VH603NWHHybrid, volta, Hohlwand, 36PLE, 1 Montageplatten, mit Steckdose + Stahlblechtür
568,00 € / Stück* -
VH603WWHHybrid, volta, Hohlwand, 36PLE, 1 Montageplatten, mit Steckdose + Kunststofftür
608,90 € / Stück* -
VH602WWHHybrid, volta, Hohlwand, 24PLE, 2 Montageplatten, mit Steckdose + Kunststofftür
579,30 € / Stück*
-
VZ510N
Abschottung Volta APV UPV/HWV waagerecht
7,21 € / Stück*
-
VZ115N
Erhöhungsrahmen, Volta, 5-reihig
62,10 € / Stück* -
VZ717Beschriftungssystem, Volta, 10 Stück
8,81 € / Set* -
VZ602Beschriftungsfolie/-streifen, Volta, 10 Stück
13,10 € / Stück*
-
VZ535
Halteclip, Volta, für Stromkreistabelle
6,11 € / Stück* -
VZ505NVersteifungsschablone, Volta, für UPV VU60
179,20 € / Stück*
-
VZ135N
Tür, Volta, UPV/HWV, mit Sichtfenster, 5-reihig
184,30 € / Stück* -
VZ105WNBlendrahmen, Volta, 5reihig, mit Tür, RAL9016
142,80 € / Stück* -
VZ105WVBlendrahmen, Volta, 5reihig, mit geschlitzter Stahlblechtür, RAL9016
142,80 € / Stück*
-
VZ24NAVAusbaupaket, Volta, 2x12PLE, UPV/HWV, ohne Rahmen und Tür
89,80 € / Stück* -
VZ02NWHAusbaupaket, volta, hybrid, 24 PLE f. Stromkreisverteiler, 36 PLE für Multimedia
134,00 € / Stück* -
VZ01NWHAusbaupaket, volta, hybrid, 12 PLE f. Stromkreisverteiler, 48 PLE f. Multimedia
142,10 € / Stück* -
VZ60NAVAusbaupaket, Volta, 5x12PLE, UPV/HWV, ohne Rahmen und Tür
199,10 € / Stück* -
VZ60NUHAusbaupaket, Volta, 5x12PLE, UPV/HWV, mit Rahmen und Tür
319,20 € / Stück* -
VZ60NRKAusbaupaket, Volta, 5x12PLE, UPV/HWV, für Reihenklemmen
264,70 € / Stück* -
VZ48NRKAusbaupaket, Volta, 4x12PLE, UPV/HWV, für Reihenklemmen
217,50 € / Stück* -
VZ48NUHAusbaupaket, Volta, 4x12PLE, UPV/HWV, mit Rahmen und Tür
263,00 € / Stück* -
VZ36NRKAusbaupaket, Volta, 3x12PLE, UPV/HWV, für Reihenklemmen
142,90 € / Stück* -
VZ36NUHAusbaupaket, Volta, 3x12PLE, UPV/HWV, mit Rahmen und Tür
182,30 € / Stück* -
VZ24NRKAusbaupaket, Volta, 2x12PLE, UPV/HWV, für Reihenklemmen
124,60 € / Stück* -
VZ24NUHAusbaupaket, Volta, 2x12PLE, UPV/HWV, mit Rahmen und Tür
156,90 € / Stück* -
VZ12NUHAusbaupaket, Volta, 1x12PLE, UPV/HWV, mit Rahmen und Tür
120,50 € / Stück* -
VZ48NAVAusbaupaket, Volta, 4x12PLE, UPV/HWV, ohne Rahmen und Tür
164,20 € / Stück* -
VZ36NAVAusbaupaket, Volta, 3x12PLE, UPV/HWV, ohne Rahmen und Tür
108,00 € / Stück* -
VZ12NAV
Ausbaupaket, Volta, 1x12PLE, UPV/HWV, ohne Rahmen und Tür
72,10 € / Stück* -
VZ36MMEMultimedia Ausbaupaket, volta, 3reihig, ohne Tür, E-Dat Modulträger
162,80 € / Stück* -
VZ36MMKMultimedia Ausbaupaket, volta, 3reihig, o.Tür, Keystone Modul, univers, Träger
162,80 € / Stück* -
VZ48MMEMultimedia Ausbaupaket, volta, 4reihig, ohne Tür, E-Dat Modulträger
193,00 € / Stück* -
VZ48MMKMultimedia Ausbaupaket, volta, 4reihig, ohne Tür, Keystone Modulträger
193,00 € / Stück*
-
VZ408MMontageset, Volta, HWV, für Möbeleinbau
21,60 € / Stück*
-
VZ00ASSchuko-Steckdose, universal, 3fach drehbar, geschraubt, Hutschienenmontage
137,20 € / Stück* -
VZ00UPSchuko-Steckdose, volta, 3fach, drehbar, für UPV im Austausch eines Schiebers
123,50 € / Stück* -
VZ00HWSchuko-Steckdose, volta, 3fach, drehbar, für HWV im Austausch eines Schiebers
123,50 € / Stück*
-
VZ225NVerschlussbolzen, Volta, für Abdeckung, Ersatzteil
6,11 € / Stück*
-
VZ711Klemmenträger, volta, für Verteilergröße 12 PLE, golf, vector, Zubehör
6,21 € / Stück* -
KN00AKlemmenträger QC Universaladapter
4,91 € / Stück* -
VZ524PE/N-Klemmenträger, Volta, mit 25 Messing-Klemmstellen
37,70 € / Stück*
-
KN10EKlemmen QuickConnect PE 10Klemmstellen
6,81 € / Stück* -
KN06PKlemmen QC L 6Klemmstellen
6,01 € / Stück* -
KN10PKlemmen QuickConnect L 10Klemmstellen
6,81 € / Stück* -
KN14PKlemmen QuickConnect L 14Klemmstellen
7,81 € / Stück* -
KN18PKlemmen QuickConnect L 18Klemmstellen
9,11 € / Stück* -
KN22PKlemmen QuickConnect L 22Klemmstellen
13,10 € / Stück* -
KN26PKlemmen QuickConnect L 26Klemmstellen
15,90 € / Stück* -
KN99PKlemmen, QuickConnect, L, Steckbrücken, 1 Satz=10 Stück
35,90 € / Stück* -
KN06EKlemmen QC PE 6Klemmstellen
6,01 € / Stück* -
KN06NKlemmen QC N 6Klemmstellen
6,01 € / Stück* -
KN99EKlemmen, QuickConnect, PE, Steckbrücken, 1 Satz=10 Stück
35,90 € / Stück* -
KN10NKlemmen QuickConnect N 10Klemmstellen
6,81 € / Stück* -
KN14EKlemmen QuickConnect PE 14Klemmstellen
7,81 € / Stück* -
KN14NKlemmen QuickConnect N 14Klemmstellen
7,81 € / Stück* -
KN18EKlemmen QuickConnect PE 18Klemmstellen
9,11 € / Stück* -
KN18NKlemmen QuickConnect N 18Klemmstellen
9,11 € / Stück* -
KN22EKlemmen QuickConnect PE 22Klemmstellen
13,10 € / Stück* -
KN22NKlemmen QuickConnect N 22Klemmstellen
13,10 € / Stück* -
KN26EKlemmen QuickConnect PE 26Klemmstellen
15,90 € / Stück* -
KN26NKlemmen QuickConnect N 26Klemmstellen
15,90 € / Stück*
-
KN99NKlemmen, QuickConnect, N, Steckbrücken, 1 Satz=10 Stück
35,90 € / Stück*
-
VZ302NSchliessung, Volta, Standard, zum Einbau in Türgriff
40,60 € / Stück* -
VZ302N01Schliessung, Volta, mit Sonderschlüssel HN01
40,60 € / Stück* -
VZ302N02Schliessung, Volta, mit Sonderschlüssel HN02
40,60 € / Stück* -
VZ302N03Schliessung, Volta, mit Sonderschlüssel HN03
40,60 € / Stück* -
VZ302N04Schliessung, Volta, mit Sonderschlüssel HN04
40,60 € / Stück* -
VZ302N05Schliessung, Volta, mit Sonderschlüssel HN05
40,60 € / Stück* -
VZ302N06Schliessung, Volta, mit Sonderschlüssel HN06
40,60 € / Stück* -
VZ302N07Schliessung, Volta, mit Sonderschlüssel HN07
40,60 € / Stück* -
VZ302N08Schliessung, Volta, mit Sonderschlüssel HN08
40,60 € / Stück* -
VZ302N09Schliessung, Volta, mit Sonderschlüssel HN09
40,60 € / Stück* -
VZ302N10Schliessung, Volta, mit Sonderschlüssel HN10
40,60 € / Stück*
-
KXA04LHDurchgangsklemme-Phase 4mm², 800V-32A, Schraubtechnik
0,89 € / Stück*
-
VZ407Plantasche, Volta, 220x240mm, für Dokumente, klarsicht
9,31 € / Stück*
-
VZ404Reinigungsmittel, volta, für Kunststoffoberflächen
35,90 € / Stück*
-
VZ406Hutschiene, Volta, abgesenkt, für Mauerkasten
5,21 € / Stück*
-
VZ455MMontageplatte, Volta, für VU/VH/VA60
64,70 € / Stück*
Technische Merkmale
Spannung
-
Nennspannung400 - 400 V
Installation, Montage
-
Geeignet für AussenbereichNein
-
Montage aufHohlwand
Elektrischer Strom
-
Nennstrom63 A
Leistung
-
Maximale Verlustleistung pro Schrank bei ΔT=20K27 W
Ausstattung
-
Anzahl der Schienen5
-
Anzahl Reihen5
-
Anzahl Felder1
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockJa
-
Mit ErdungsklemmenblockJa
-
Mit MontageplatteNein
Kapazität
-
Anzahl Module60
-
Anzahl der halben Module von 17,5 mm pro Klemmenschiene120
Funktionen
-
Mit LeitungseinführungJa
Abmessungen
-
Höhe880,50 mm
-
Breite348 mm
-
Tiefe94,50 mm
-
Einbauhöhe846 mm
-
Einbaubreite314 mm
-
Einbautiefe90 mm
-
Breite in Teilungseinheiten12
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Anzahl der Schlösser0
-
Mit transparentem Deckel/TürNein
Konnektivität
-
MontageartSchraubbefestigung
Werkstoff
-
WerkstoffKunststoff
-
RAL Nummer9010
-
FarbeReinweiß
-
Ultraviolettstrahlen beständigNein
Sicherheit
-
SchutzklasseSchutzklasse II
-
IP-Klasse (Ingress Protection)IP30
-
SchließungstypSchnappverschluss, Ohne Schloss
-
Glühdrahttest850 °C
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild VH60NC
-

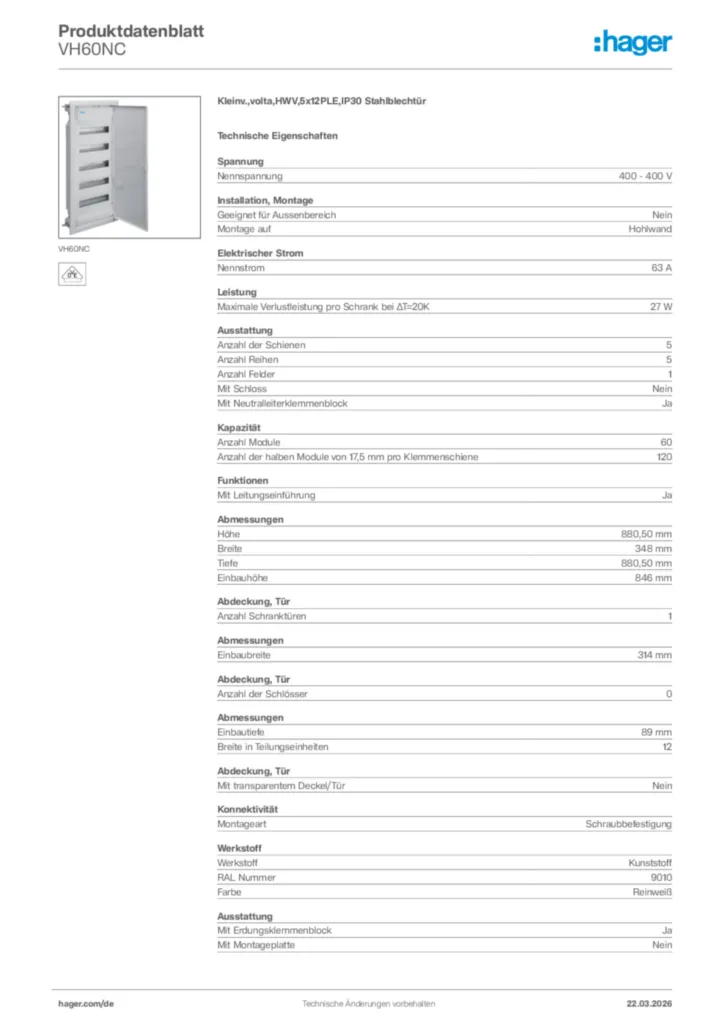

Produktdatenblatt
Hager Produktdatenblatt VH60NC
Kleinv.,volta,HWV,5x12PLE,IP30, QuickConnect
PDF -
Montageanleitung
6LE000173D volta hollow wall Quick Connect
Montageanleitung International 2021-08-04
PDF4,62 MB -
BIM Revit Objekte
Serie: Volta. Hohlwand-Verteiler IP30 mit DIN-Schienensystem. Deutsch - Hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,27 MB
Serie: Volta. Hohlwand-Verteiler IP30 mit DIN-Schienensystem. Deutsch - Non hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,25 MB -
Tools
Hager Ready App - Ihr digitaler Assistent
Erstellen Sie mit Hager Ready schnell und einfach Raumbücher und planen Sie die normgerechte Konfiguration von Klein- und Feldverteilern bis zu Stromlaufplänen, Beschriftung und Stücklisten. Mobil vor Ort oder per Tablet.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-08-16
PDF359,72 kB
Konformitätserklärung International 2023-08-07
PDF366,52 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
S30NAbdeckclip (Satz), 10x18mm/2x9mm, RAL9010, zum Verschließen der GeräteschlitzePreis12,00 €/ Stück * -
2
ZZ35SAbdeckstreifen, sperrbar, Breite 12 PLE, für NAR-Haube mit 216mm GeräteschlitzPreis10,80 €/ Stück * -
3
S35SAbdeckstreifen, univers Z, 219 mm, für 12 PLE, brechbarPreis5,30 €/ Stück * -
4
VZ324BSBezeichnungsstreifen, 24PLE, selbstklebend, mit beschriftbarem PapierstreifenPreis26,60 €/ Stück * -
5
VZ312BSBezeichnungsstreifen, 12PLE, selbstklebend, mit beschriftbarem PapierstreifenPreis13,10 €/ Stück *
Ausschreibungstext
Kleinv.,volta,HWV,5x12PLE,IP30, QuickConnect
Installationskleinverteiler 5-reihig für Hohlwandeinbau aus Kunststoff, nach DIN EN 61 439 Teil 3. Zum Einbau von Geräten bis 63 A mit 70 mm Einbautiefe nach Maßnorm DIN 43 880, Bemessungsspannung 400 V /50 Hz. Schutzart IP30, Schutzklasse II schutzisoliert. Bestehend aus Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang und ausbrechbaren Leitungseinführungsschiebern mit Schnappbefestigung mit integrierter Wasserwaage. Hohlwandbefestigung mit Schnellfixierungshebel, seitlich oder oben/unten montierbar. Geräteträger aus verzinktem Stahlblech, Hutschienen einzeln isoliert einbaubar. Geräteabdeckung aus Kunststoff mit 46 mm Geräteschlitz, Schnellverschlussbefestigung mit 90° Drehung, serienmäßig plombierbar. Verdrehbarer Blendrahmen mit Tür aus Stahlblech, pulverbeschichtet und eingebrannt, mit 15 mm Putzausgleich. Tür, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff. Türanschlag rechts oder links ohne Blendrahmendemontage. Serienmäßige Schaltplanbefestigung in der Tür, sowie integrierter seitlicher Leitungsführungskanal mit Kabelhalteklammern. Fingersichere PE/N-Klemme mit Stecktechnik in montagefreundlicher Schnapptechnik. N-Klemme für FI-Kreise serienmäßig.
Montage auf: Hohlwand
Anzahl der Schienen: 5
Anzahl Reihen: 5
Anzahl Felder: 1
Anzahl Module: 60
Anzahl der halben Module von 17,5 mm pro Klemmenschiene: 120
Höhe: 880,50 mm
Breite: 348 mm
Tiefe: 94,50 mm
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Werkstoff: Kunststoff
Schutzklasse: Schutzklasse II
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Schließungstyp: Schnappverschluss
Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : VH60NC
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Installationskleinverteiler 5-reihig für Hohlwandeinbau aus Kunststoff, nach DIN EN 61 439 Teil 3. Zum Einbau von Geräten bis 63 A mit 70 mm Einbautiefe nach Maßnorm DIN 43 880, Bemessungsspannung 400 V /50 Hz. Schutzart IP30, Schutzklasse II schutzisoliert. Bestehend aus Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang und ausbrechbaren Leitungseinführungsschiebern mit Schnappbefestigung mit integrierter Wasserwaage. Hohlwandbefestigung mit Schnellfixierungshebel, seitlich oder oben/unten montierbar. Geräteträger aus verzinktem Stahlblech, Hutschienen einzeln isoliert einbaubar. Geräteabdeckung aus Kunststoff mit 46 mm Geräteschlitz, Schnellverschlussbefestigung mit 90° Drehung, serienmäßig plombierbar. Verdrehbarer Blendrahmen mit Tür aus Stahlblech, pulverbeschichtet und eingebrannt, mit 15 mm Putzausgleich. Tür, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff. Türanschlag rechts oder links ohne Blendrahmendemontage. Serienmäßige Schaltplanbefestigung in der Tür, sowie integrierter seitlicher Leitungsführungskanal mit Kabelhalteklammern. Fingersichere PE/N-Klemme mit Stecktechnik in montagefreundlicher Schnapptechnik. N-Klemme für FI-Kreise serienmäßig.
Montage auf: Hohlwand
Anzahl der Schienen: 5
Anzahl Reihen: 5
Anzahl Felder: 1
Anzahl Module: 60
Anzahl der halben Module von 17,5 mm pro Klemmenschiene: 120
Höhe: 880,50 mm
Breite: 348 mm
Tiefe: 94,50 mm
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Werkstoff: Kunststoff
Schutzklasse: Schutzklasse II
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Schließungstyp: Schnappverschluss
Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : VH60NC
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
