volta Hybrid Kleinverteiler, UP, 36PLE, Montageplatte, Steckdose, Stahlblechtür VU603NWH
Der volta Hybrid Unterputz-Kleinverteiler mit 36 PLE bietet eine effiziente Lösung zur Stromverteilung. Ausgestattet mit einer Montageplatte und einer Steckdose, ermöglicht er flexible Installationsmöglichkeiten. Die robuste Stahlblechtür gewährleistet sicheren Zugang und Schutz der Komponenten. Ideal für strukturierte und sichere Elektroinstallationen in Wohn- und Geschäftsbereichen.
EAN
3250611004547
Marke
Hager
VPE
1 Stück
Preisgruppe
H121
Passende Tools
Preis
495,90 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Installationskleinverteiler 3 Produkte verfügbar -
Patchmodul 9 Produkte verfügbar -
Tür/Bedienfeld 8 Produkte verfügbar -
Patchpanel 5 Produkte verfügbar -
Koax-Steckverbinder 1 Produkte verfügbar -
Mehr sehen 42 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
VU602NWH
Hybrid, volta, Unterputz, 24PLE, 2 Montageplatten, Steckdose und Stahlblechtür
468,60 € / Stück* -
VU602WWHHybrid, volta, Unterputz, 24PLE, 2 Montageplatten, Steckdose und Kunststofftür
508,90 € / Stück* -
VU603WWHHybrid, volta, Unterputz, 36PLE, 1 Montageplatten, Steckdose und Kunststofftür
536,50 € / Stück*
-
GMKRJ45
Keystone Einsatze RJ45, Cat.6a
16,70 € / Stück* -
VZ10DSKeystone Modul, universal, Displayport, MiniDP Buchse auf Displayport-Buchse
31,90 € / Stück* -
VZ10LLCKeystone Modul, universal, LWL, LC Buchse auf LC Buchse, DuPLEx, weiß
33,60 € / Stück* -
VZ10LSCKeystone Modul, univers, LWL, SC Buchse auf SC Buchse, SimPLEx, Multimode, weiß
30,20 € / Stück* -
VZ20HAKeystone Modul, universal, HDMI Buchse auf HDMI Buchse, 90° gewinkelt
29,00 € / Stück* -
VZ20HSKeystone Modul, universal, HDMI Buchse auf HDMI Buchse, 180°, kompakte Bauform
23,00 € / Stück* -
VZ20USKeystone Modul, universal, USB, USB 2.0 A-Buchse auf USB 2.0 A-Buchse
18,50 € / Stück* -
VZ30UAKeystone Modul, universal, USB 3.0 A-Buchse 90° gewinkelt auf USB 3.0 A-Buchse
24,60 € / Stück* -
VZ30USKeystone Modul, universal, USB, USB 3.0 A-Buchse auf USB 3.0 A-Buchse
24,20 € / Stück*
-
VZ105N
Blendrahmen, Volta, 5reihig, mit Tür, RAL 9010
119,00 € / Stück* -
VZ105WBlendrahmen, volta, mit geschlitzter Kunststofftür (Stahlblechrahmen), 5 reihig
156,30 € / Stück* -
VZ105WNBlendrahmen, Volta, 5reihig, mit Tür, RAL9016
138,70 € / Stück* -
VZ105WVBlendrahmen, Volta, 5reihig, mit geschlitzter Stahlblechtür, RAL9016
138,70 € / Stück* -
VZ125ETür, Volta, UPV/HWV, 5-reihig, Stahlblech
67,90 € / Stück* -
VZ125WTür, volta, Kunststoff, geschlitzt für UP- und Hohlwandverteiler, 5-reihig, IP30
108,40 € / Stück* -
VZ127NTür, volta, UP- und Hohlwandverteiler, Multimedia, 5-reihig
67,90 € / Stück* -
VZ135NTür, Volta, UPV/HWV, mit Sichtfenster, 5-reihig
179,10 € / Stück*
-
FZ06MK
Patch-Panel 6-fach, für Keystone, ohne Module, für Hutschiene oder geschraubt
34,70 € / Stück* -
FZ06MMOPatch-Panel 6-fach (E-Dat), ohne Module , für Hutschiene oder geschraubt
34,70 € / Stück* -
FZ12MKPatch-Panel, univ., 12-fach, für Keystone, o. Module, für Hutschiene/geschraubt
64,30 € / Stück* -
FZ12MMPatch-Panel, univers 12-fach(E-Dat) inkl 6xRJ45 Module, f.Hutschiene/geschraubt
166,40 € / Stück* -
FZ12MMOPatch-Panel, univers 12-fach (E-Dat) ohne Module, für Hutschiene oder geschraubt
64,30 € / Stück*
-
TN010S
Koax Modul F/F für Hutschienenmontage
36,30 € / Stück*
-
TN733Patchkabelset Kat.6 S/FTP, RJ45 mit 4 Stück a 300mm
60,00 € / Set* -
TN735Patchkabelset Kat.6, S/FTP RJ45 mit 4 Stück a 500mm
64,10 € / Set* -
TN740Patchkabel Kat.6 S/FTP RJ45, 1000mm
23,30 € / Stück*
-
VZ00ASSchuko-Steckdose, universal, 3fach drehbar, geschraubt, Hutschienenmontage
133,30 € / Stück* -
VZ00HWSchuko-Steckdose, volta, 3fach, drehbar, für HWV im Austausch eines Schiebers
120,00 € / Stück* -
VZ00UPSchuko-Steckdose, volta, 3fach, drehbar, für UPV im Austausch eines Schiebers
120,00 € / Stück*
-
VZ00HDAusbaupaket, volta, hybrid, Steckdose Schuko mit Euroadapter
30,70 € / Stück* -
VZ36MMEMultimedia Ausbaupaket, volta, 3reihig, ohne Tür, E-Dat Modulträger
158,10 € / Stück* -
VZ36MMKMultimedia Ausbaupaket, volta, 3reihig, o.Tür, Keystone Modul, univers, Träger
158,10 € / Stück* -
VZ36NRKAusbaupaket, Volta, 3x12PLE, UPV/HWV, für Reihenklemmen
138,80 € / Stück* -
VZ48MMEMultimedia Ausbaupaket, volta, 4reihig, ohne Tür, E-Dat Modulträger
187,50 € / Stück* -
VZ48MMKMultimedia Ausbaupaket, volta, 4reihig, ohne Tür, Keystone Modulträger
187,50 € / Stück* -
VZ60MMEMultimedia Ausbaupaket, volta, 5reihig, ohne Tür, E-Dat Modulträger
217,00 € / Stück* -
VZ60MMKMultimedia Ausbaupaket, volta, 5reihig, ohne Tür, Keystone Modulträger
217,00 € / Stück*
-
VZ225NVerschlussbolzen, Volta, für Abdeckung, Ersatzteil
5,90 € / Stück*
-
VZ302NSchliessung, Volta, Standard, zum Einbau in Türgriff
39,40 € / Stück*
-
VZ510NAbschottung Volta APV UPV/HWV waagerecht
7,00 € / Stück*
-
VZ521PE/N-Klemmenträger, Volta, mit 13 Messing-Klemmstellen
18,10 € / Stück* -
VZ522PE/N-Klemmenträger, Volta, mit 17 Messing-Klemmstellen
23,60 € / Stück* -
VZ524PE/N-Klemmenträger, Volta, mit 25 Messing-Klemmstellen
36,60 € / Stück* -
VZ711Klemmenträger, volta, für Verteilergröße 12 PLE, golf, vector, Zubehör
6,00 € / Stück*
-
VZ115NErhöhungsrahmen, Volta, 5-reihig
60,30 € / Stück* -
VZ145NBlendrahmen, Volta, 5reihig, ohne Tür, RAL 9010
48,00 € / Stück* -
VZ717Beschriftungssystem, Volta, 10 Stück
8,60 € / Set*
-
VZ407Plantasche, Volta, 220x240mm, für Dokumente, klarsicht
9,10 € / Stück*
-
VZ408MMontageset, Volta, HWV, für Möbeleinbau
21,00 € / Stück* -
VZ699Kabelhalter, Volta, 6Stück, zum Halten und seitlichen Führen von Drähten
7,60 € / Stück*
-
VZ410NVerbindungswinkel, Volta, für HWV
20,50 € / Stück*
-
VZ00HBAusbaupaket, volta, hybrid, Blinddeckel
3,40 € / Stück* -
VZ00TSAusbaupaket, volta, hybrid, Trennschieber
28,10 € / Stück* -
VZ314RJ45 Modul (E-Dat), universal, REG 8(8) IP20 Cat. 6A, RJ45
41,20 € / Stück* -
VZ411NMontagehilfe, Volta, für UPV
17,60 € / Stück* -
VZ505NVersteifungsschablone, Volta, für UPV VU60
174,10 € / Stück* -
VZ535Halteclip, Volta, für Stromkreistabelle
5,90 € / Stück* -
VZ555NTraggerüst Volta UPV 5-reihig Verteilerschrank
59,10 € / Stück*
-
VZ404Reinigungsmittel, volta, für Kunststoffoberflächen
34,90 € / Stück*
-
VZ00LKMontageplatte, volta, segmentiert, 95x265 mm, mit Schrauben
29,60 € / Stück* -
VZ320NMontageplatte, volta, 48 Module mit Zubehör für Multimedia-UPV/HWV-Verteiler
85,00 € / Stück* -
VZ455MMontageplatte,Volta,für VU/VH/VA60
62,80 € / Stück*
-
VZ406Hutschiene, Volta, abgesenkt, für Mauerkasten
5,10 € / Stück*
Technische Merkmale
Spannung
-
Nennspannung400 - 400 V
Installation, Montage
-
Geeignet für AußenbereichNein
-
Montage aufUnterputz
Elektrischer Strom
-
Nennstrom63 A
Ausstattung
-
Anzahl der Schienen3
-
Anzahl Reihen3
-
Anzahl Felder1
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockJa
-
Mit ErdungsklemmenblockJa
-
Mit MontageplatteJa
Kapazität
-
Anzahl Module36
-
Anzahl der halben Module von 17,5 mm pro Klemmenschiene72
Funktionen
-
Mit LeitungseinführungJa
Abmessungen
-
Höhe880,50 mm
-
Breite348 mm
-
Tiefe94,50 mm
-
Einbauhöhe865 mm
-
Einbaubreite335 mm
-
Einbautiefe90 mm
-
Breite in Teilungseinheiten12
-
Länge880,50 mm
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Anzahl der Schlösser0
-
Mit transparentem Deckel/TürNein
Konnektivität
-
MontageartSchraubbefestigung
Werkstoff
-
WerkstoffPolystyrol (PS)
-
RAL Nummer9010
-
FarbeReinweiß
-
Werkstoff MontageplatteMetall
-
Ultraviolettstrahlen beständigJa
Sicherheit
-
SchutzklasseSchutzklasse II
-
Stoßfestigkeit IKIK05
-
IP-Klasse (Ingress Protection)IP30
-
SchließungstypSchnappverschluss, Ohne Schloss
-
Glühdrahttest650 °C
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

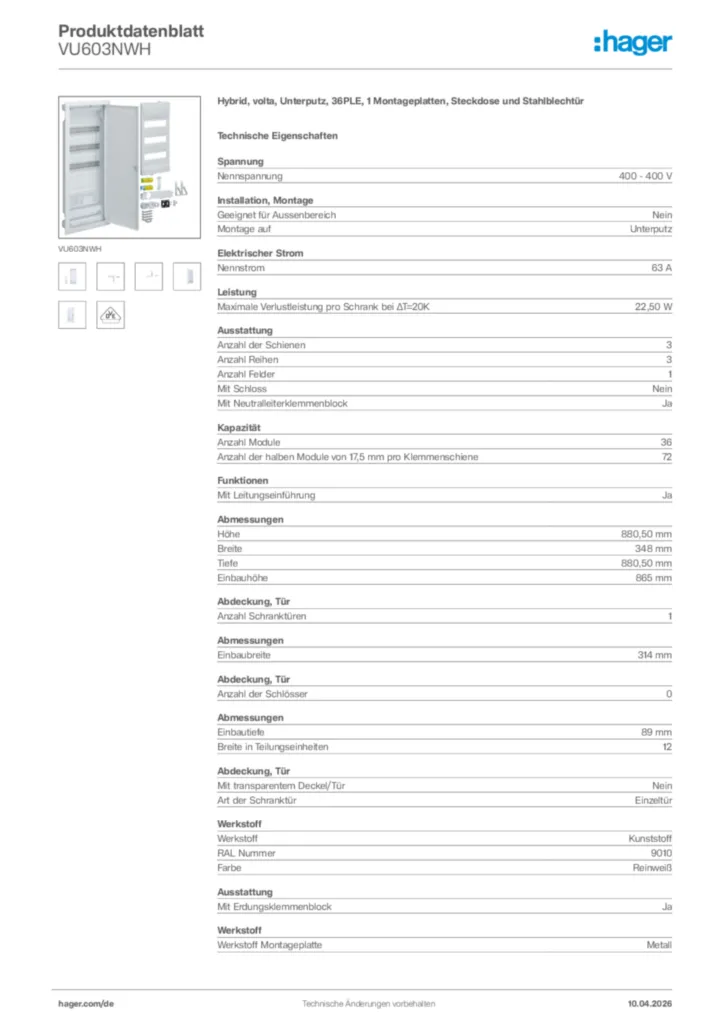

Produktbild VU603NWH
-
Bestellhilfe
Kleinverteiler und Modulargeräte
Bestellübersicht November 2023 (23DE0244)
PDF7,45 MB -
Tipps
Hager Tipp 51
Handeln statt Warten: zukunftsfähige Elektroinstallationen im Bestandsbau (22DE0135)
PDF1,09 MB -
Produktinformation
Hager volta Hybrid
Die 2-in-1-Lösung von Hager (23DE0203)
PDF2,82 MB -
Technische Beilage (single-product)
Technischer Anhang - Kleinverteiler
Stand: 01.04.2022
PDF3,83 MB -
BIM Revit Objekte
Serie: Volta. Unterputz-Verteiler IP30 mit DIN-Schienensystem. Deutsch - Hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,29 MB
Serie: Volta. Unterputz-Verteiler IP30 mit DIN-Schienensystem. Deutsch - Non hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,27 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Konformitätserklärung International 2023-08-07
PDF366,52 kB
Konformitätserklärung International 2023-08-16
PDF359,72 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
VU602NWHHybrid, volta, Unterputz, 24PLE, 2 Montageplatten, Steckdose und StahlblechtürPreis468,60 €/ Stück *
-
2
VU602WWHHybrid, volta, Unterputz, 24PLE, 2 Montageplatten, Steckdose und KunststofftürPreis508,90 €/ Stück *
-
3
VU603WWHHybrid, volta, Unterputz, 36PLE, 1 Montageplatten, Steckdose und KunststofftürPreis536,50 €/ Stück *
-
4
VH602NWHHybrid, volta, Hohlwand, 24PLE, 2 Montageplatten, mit Steckdose + StahlblechtürPreis523,10 €/ Stück * -
5
VH602WWHHybrid, volta, Hohlwand, 24PLE, 2 Montageplatten, mit Steckdose + KunststofftürPreis562,90 €/ Stück *
Ausschreibungstext
Hybrid, volta, Unterputz, 36PLE, 1 Montageplatten, Steckdose und Stahlblechtür
Installationskleinverteiler unter Putz aus Kunststoff, geprüft nach DIN VDE 61439-3. Bemessungsspannung max. 400 V / 50 Hz, Schutzart IP30.
Bestehend aus Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang und ausbrechbaren Leitungseinführungsschieber mit Schnappbefestigung sowie integrierter Wasserwaage, inkl. verzinkten Stahlblech-Befestigungslaschen. Blendrahmen aus Stahlblech, pulverbeschichtet und eingebrannt. 15 mm Putzausgleich möglich. Lüftungstür aus Stahlblech mit Ventilationsöffnungen. Frontbündig mit innenliegenden, handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff. Türanschlag rechts oder links ohne Blendrahmen-Demontage.
3-reihiger Geräteträger aus verzinktem Stahlblech. 3-reihige Geräteabdeckung aus Kunststoff für 36 (42) Module mit 46 mm Geräteschlitz, Schnellverschlussbefestigung mit 90°-Drehung an dem Leitungseinführungsschieber und an der Abschottung, an beiden Seiten serienmäßig plombierbar. Fingersichere PE/N-Klemme mit Stecktechnik in montagefreundlicher Schnapptechnik. Zur sicheren Trennung zwischen Multimediateil und Stromkreisverteilung ist eine Abschottung montiert, die gleichzeitig auch die Aufnahme für bis zu zwei Steckdosen ermöglicht. Großzügiger Montageraum mit vormontierter/n Montageplatte/n aus verzinktem Stahlblech mit 3,2 mm regelmäßiger Lochung nach DIN 24041. Gerätehalter für die schraublose Befestigung von Geräten zur direkten Montage auf dem Lochblech durch einhängen oder verschrauben liegen bei.
Kabelführungsklammern können in den dafür vorgesehenen Schnellbefestigungen links und rechts eingebaut werden.
Montage auf: Unterputz
Anzahl der Schienen: 3
Anzahl Reihen: 3
Anzahl Felder: 1
Anzahl Module: 36
Anzahl der halben Module von 17,5 mm pro Klemmenschiene: 72
Höhe: 880,50 mm
Breite: 348 mm
Tiefe: 94,50 mm
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Werkstoff: Polystyrol (PS)
Werkstoff Montageplatte: Metall
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK05
Schutzart IP: IP30
Halogenfrei: Nein
Schließungstyp: Schnappverschluss
Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : VU603NWH
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Installationskleinverteiler unter Putz aus Kunststoff, geprüft nach DIN VDE 61439-3. Bemessungsspannung max. 400 V / 50 Hz, Schutzart IP30.
Bestehend aus Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang und ausbrechbaren Leitungseinführungsschieber mit Schnappbefestigung sowie integrierter Wasserwaage, inkl. verzinkten Stahlblech-Befestigungslaschen. Blendrahmen aus Stahlblech, pulverbeschichtet und eingebrannt. 15 mm Putzausgleich möglich. Lüftungstür aus Stahlblech mit Ventilationsöffnungen. Frontbündig mit innenliegenden, handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff. Türanschlag rechts oder links ohne Blendrahmen-Demontage.
3-reihiger Geräteträger aus verzinktem Stahlblech. 3-reihige Geräteabdeckung aus Kunststoff für 36 (42) Module mit 46 mm Geräteschlitz, Schnellverschlussbefestigung mit 90°-Drehung an dem Leitungseinführungsschieber und an der Abschottung, an beiden Seiten serienmäßig plombierbar. Fingersichere PE/N-Klemme mit Stecktechnik in montagefreundlicher Schnapptechnik. Zur sicheren Trennung zwischen Multimediateil und Stromkreisverteilung ist eine Abschottung montiert, die gleichzeitig auch die Aufnahme für bis zu zwei Steckdosen ermöglicht. Großzügiger Montageraum mit vormontierter/n Montageplatte/n aus verzinktem Stahlblech mit 3,2 mm regelmäßiger Lochung nach DIN 24041. Gerätehalter für die schraublose Befestigung von Geräten zur direkten Montage auf dem Lochblech durch einhängen oder verschrauben liegen bei.
Kabelführungsklammern können in den dafür vorgesehenen Schnellbefestigungen links und rechts eingebaut werden.
Montage auf: Unterputz
Anzahl der Schienen: 3
Anzahl Reihen: 3
Anzahl Felder: 1
Anzahl Module: 36
Anzahl der halben Module von 17,5 mm pro Klemmenschiene: 72
Höhe: 880,50 mm
Breite: 348 mm
Tiefe: 94,50 mm
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Werkstoff: Polystyrol (PS)
Werkstoff Montageplatte: Metall
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK05
Schutzart IP: IP30
Halogenfrei: Nein
Schließungstyp: Schnappverschluss
Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : VU603NWH
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
