Kleinverteiler volta, Multimedia, Unterputz, 3-reihig, geschlitzte Stahlblechtür VU36NW
Der Hager Kleinverteiler volta, für Unterputzmontage, 3-reihiger Verteiler mit geschlitzter Stahlblechtür und optimierte Lösung für die Multimedia- und Installationsverteilung. Der Verteilerkasten ist ideal für den Einsatz in privaten und kommerziellen Gebäuden, unterstützt eine strukturierte Kabelverwaltung und gewährleistet Sicherheit sowie einfache Zugänglichkeit.
EAN
3250616615724
Marke
Hager
VPE
1 Stück
Preisgruppe
H121
Preis
383,10 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Installationskleinverteiler 4 Produkte verfügbar -
Patchmodul 8 Produkte verfügbar -
Tür/Bedienfeld 4 Produkte verfügbar -
Patchpanel 6 Produkte verfügbar -
Patchkabel 3 Produkte verfügbar -
Mehr sehen 45 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
VU602NWH
Hybrid, volta, Unterputz, 24PLE, 2 Montageplatten, Steckdose und Stahlblechtür
468,60 € / Stück* -
VU602WWHHybrid, volta, Unterputz, 24PLE, 2 Montageplatten, Steckdose und Kunststofftür
508,90 € / Stück* -
VU603NWHHybrid, volta, Unterputz, 36PLE, 1 Montageplatten, Steckdose und Stahlblechtür
495,90 € / Stück* -
VU603WWHHybrid, volta, Unterputz, 36PLE, 1 Montageplatten, Steckdose und Kunststofftür
536,50 € / Stück*
-
VZ10DS
Keystone Modul, universal, Displayport, MiniDP Buchse auf Displayport-Buchse
31,90 € / Stück* -
VZ10LLCKeystone Modul, universal, LWL, LC Buchse auf LC Buchse, DuPLEx, weiß
33,60 € / Stück* -
VZ10LSCKeystone Modul, univers, LWL, SC Buchse auf SC Buchse, SimPLEx, Multimode, weiß
30,20 € / Stück* -
VZ20HAKeystone Modul, universal, HDMI Buchse auf HDMI Buchse, 90° gewinkelt
29,00 € / Stück* -
VZ20HSKeystone Modul, universal, HDMI Buchse auf HDMI Buchse, 180°, kompakte Bauform
23,00 € / Stück* -
VZ20USKeystone Modul, universal, USB, USB 2.0 A-Buchse auf USB 2.0 A-Buchse
18,50 € / Stück* -
VZ30UAKeystone Modul, universal, USB 3.0 A-Buchse 90° gewinkelt auf USB 3.0 A-Buchse
24,60 € / Stück* -
VZ30USKeystone Modul, universal, USB, USB 3.0 A-Buchse auf USB 3.0 A-Buchse
24,20 € / Stück*
-
VZ103V
Blendrahmen, Volta, 3reihig, mit geschlitzter Stahlblechtür
74,50 € / Stück* -
VZ103WVBlendrahmen, Volta, 3reihig, mit geschlitzter Stahlblechtür, RAL9016
101,70 € / Stück* -
VZ125NTür,volta,UP- und Hohlwandverteiler,Multimedia,3-reihig
40,10 € / Stück* -
VZ133NTür, Volta, UPV/HWV, mit Sichtfenster, 3-reihig
108,20 € / Stück*
-
FZ06MK
Patch-Panel 6-fach, für Keystone, ohne Module, für Hutschiene oder geschraubt
34,70 € / Stück* -
FZ06MMOPatch-Panel 6-fach (E-Dat), ohne Module , für Hutschiene oder geschraubt
34,70 € / Stück* -
FZ12MKPatch-Panel, univ., 12-fach, für Keystone, o. Module, für Hutschiene/geschraubt
64,30 € / Stück* -
FZ12MMPatch-Panel, univers 12-fach(E-Dat) inkl 6xRJ45 Module, f.Hutschiene/geschraubt
166,40 € / Stück* -
FZ12MMOPatch-Panel, univers 12-fach (E-Dat) ohne Module, für Hutschiene oder geschraubt
64,30 € / Stück* -
VZ02MMMultimedia-Halter, universal, weiß, 2-fach, Kunststoff, für Montageplatten
22,50 € / Paar*
-
TN733
Patchkabelset Kat.6 S/FTP, RJ45 mit 4 Stück a 300mm
60,00 € / Set* -
TN735Patchkabelset Kat.6, S/FTP RJ45 mit 4 Stück a 500mm
64,10 € / Set* -
TN740Patchkabel Kat.6 S/FTP RJ45, 1000mm
23,30 € / Stück*
-
VZ00ASSchuko-Steckdose, universal, 3fach drehbar, geschraubt, Hutschienenmontage
133,30 € / Stück* -
VZ00HWSchuko-Steckdose, volta, 3fach, drehbar, für HWV im Austausch eines Schiebers
120,00 € / Stück* -
VZ00UPSchuko-Steckdose, volta, 3fach, drehbar, für UPV im Austausch eines Schiebers
120,00 € / Stück*
-
VZ00HDAusbaupaket, volta, hybrid, Steckdose Schuko mit Euroadapter
30,70 € / Stück* -
VZ36MMEMultimedia Ausbaupaket, volta, 3reihig, ohne Tür, E-Dat Modulträger
158,10 € / Stück* -
VZ36MMKMultimedia Ausbaupaket, volta, 3reihig, o.Tür, Keystone Modul, univers, Träger
158,10 € / Stück* -
VZ36NRKAusbaupaket, Volta, 3x12PLE, UPV/HWV, für Reihenklemmen
138,80 € / Stück* -
VZ48MMEMultimedia Ausbaupaket, volta, 4reihig, ohne Tür, E-Dat Modulträger
187,50 € / Stück* -
VZ48MMKMultimedia Ausbaupaket, volta, 4reihig, ohne Tür, Keystone Modulträger
187,50 € / Stück* -
VZ60MMEMultimedia Ausbaupaket, volta, 5reihig, ohne Tür, E-Dat Modulträger
217,00 € / Stück* -
VZ60MMKMultimedia Ausbaupaket, volta, 5reihig, ohne Tür, Keystone Modulträger
217,00 € / Stück*
-
VZ302NSchliessung, Volta, Standard, zum Einbau in Türgriff
39,40 € / Stück*
-
VZ950Blechschraubensatz Multimedia, 4,2 x 13mm, 50 Stück
15,80 € / Stück* -
VZ951Blechschraubensatz Multimedia, 4,2 x 22mm, 50 Stück
16,10 € / Stück*
-
VZ113NErhöhungsrahmen, Volta, 3-reihig
33,40 € / Stück* -
VZ145NBlendrahmen, Volta, 5reihig, ohne Tür, RAL 9010
48,00 € / Stück* -
VZ717Beschriftungssystem, Volta, 10 Stück
8,60 € / Set*
-
VZ407Plantasche, Volta, 220x240mm, für Dokumente, klarsicht
9,10 € / Stück*
-
VZ408MMontageset, Volta, HWV, für Möbeleinbau
21,00 € / Stück* -
VZ699Kabelhalter, Volta, 6Stück, zum Halten und seitlichen Führen von Drähten
7,60 € / Stück*
-
VZ410NVerbindungswinkel, Volta, für HWV
20,50 € / Stück*
-
FZ00MMHalter Patch-Panel, universal, links-rechts
22,00 € / Stück* -
VZ00EAEuroadapter, universal, Einsatz für Schutzkontaktabdeckung
10,70 € / Stück* -
VZ00TSAusbaupaket, volta, hybrid, Trennschieber
28,10 € / Stück* -
VZ314BLBlind Modul (E-Dat), universal, zur Abdeckung nicht benötigter Modulfelder
5,90 € / Stück* -
VZ314RJRJ45 Modul (E-Dat), universal, C6, ISO A, 10GBit Ethernet (IEEE 802.3an), 180°
25,30 € / Stück* -
VZ315FFKOAX Modul (E-Dat), universal, F-Buchse / F-Buchse
24,30 € / Stück* -
VZ316FBKOAX Modul (E-Dat), universal, IEC/Antennen-Buchse
24,70 € / Stück* -
VZ317FSKOAX Modul (E-Dat), universal, IEC/Antennen-Stecker
24,70 € / Stück* -
VZ318LCLWL Modul (E-Dat) LC-Duplex-Buchse
33,50 € / Stück* -
VZ411NMontagehilfe, Volta, für UPV
17,60 € / Stück* -
VZ503NVersteifungsschablone, Volta, für UPV VU36
130,90 € / Stück* -
VZ530NLeitungseinführungschieber Volta UPV/HWV
7,20 € / Stück* -
VZ535Halteclip, Volta, für Stromkreistabelle
5,90 € / Stück* -
VZ538Putzschutz, Volta, 3-reihig, wiederverwendbar
10,10 € / Stück* -
VZ555NTraggerüst Volta UPV 5-reihig Verteilerschrank
59,10 € / Stück*
-
VZ404Reinigungsmittel, volta, für Kunststoffoberflächen
34,90 € / Stück*
-
VZ00LKMontageplatte, volta, segmentiert, 95x265 mm, mit Schrauben
29,60 € / Stück* -
VZ318NMontageplatte, volta, 36 Module mit Zubehör für Multimedia-UPV/HWV-Verteiler
79,80 € / Stück* -
VZ320NMontageplatte, volta, 48 Module mit Zubehör für Multimedia-UPV/HWV-Verteiler
85,00 € / Stück* -
VZ453NMontageplatte,Volta,für VU/VH/VA36
43,70 € / Stück* -
VZ455MMontageplatte,Volta,für VU/VH/VA60
62,80 € / Stück*
-
VZ406Hutschiene, Volta, abgesenkt, für Mauerkasten
5,10 € / Stück*
Technische Merkmale
Spannung
-
Nennspannung400 - 400 V
Installation, Montage
-
Geeignet für AußenbereichNein
-
Montage aufUnterputz
Ausstattung
-
Anzahl der Schienen1
-
Anzahl Reihen3
-
Anzahl Felder1
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockNein
-
Mit ErdungsklemmenblockNein
-
Mit MontageplatteJa
Kapazität
-
Anzahl Module36
-
Anzahl der halben Module von 17,5 mm pro Klemmenschiene72
Funktionen
-
Mit LeitungseinführungJa
Abmessungen
-
Höhe630,50 mm
-
Breite348 mm
-
Tiefe94,50 mm
-
Einbauhöhe615 mm
-
Einbaubreite335 mm
-
Einbautiefe90 mm
-
Breite in Teilungseinheiten12
-
Länge630,50 mm
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Anzahl der Schlösser0
-
Mit transparentem Deckel/TürNein
Konnektivität
-
MontageartSchraubbefestigung
Werkstoff
-
RAL Nummer9010
-
FarbeReinweiß
-
Werkstoff MontageplatteMetall
-
Ultraviolettstrahlen beständigNein
Sicherheit
-
SchutzklasseSchutzklasse II
-
Stoßfestigkeit IKIK05
-
IP-Klasse (Ingress Protection)IP30
-
SchließungstypSchnappverschluss, Ohne Schloss
-
Glühdrahttest650 °C
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

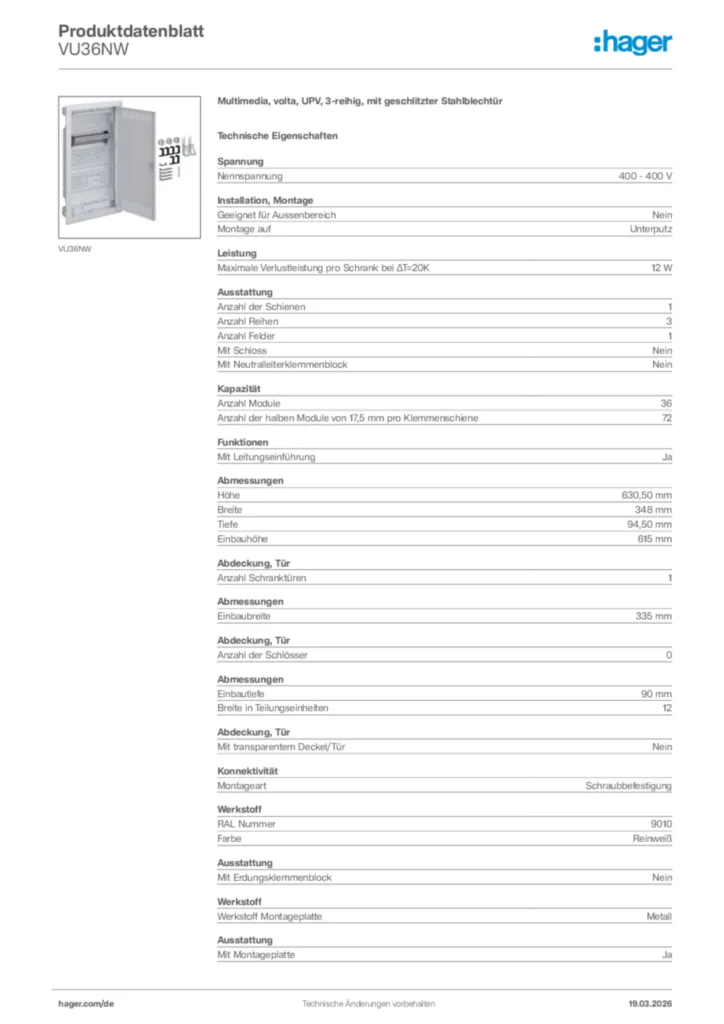

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild VU36NW
-
Montageanleitung
Montageanleitung für VHxx, VUxx, VZ00xx - Multimedia, volta, Mauerkasten (Stand: 04.2017)
Montageanleitung International 2024-11-07
PDF6,86 MB -
Bestellhilfe
Kleinverteiler und Modulargeräte
Bestellübersicht November 2023 (23DE0244)
PDF7,45 MB -
Tipps
Hager Tipp 51
Handeln statt Warten: zukunftsfähige Elektroinstallationen im Bestandsbau (22DE0135)
PDF1,09 MB -
Technische Beilage (single-product)
Technischer Anhang - Kleinverteiler
Stand: 01.04.2022
PDF3,83 MB -
BIM Revit Objekte
Serie: Volta. Unterputz-Verteiler ohne DIN-Schienensystem. Deutsch - Hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,37 MB
Serie: Volta. Unterputz-Verteiler ohne DIN-Schienensystem. Deutsch - Non hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,35 MB -
Tools
Hager Ready App - Ihr digitaler Assistent
Erstellen Sie mit Hager Ready schnell und einfach Raumbücher und planen Sie die normgerechte Konfiguration von Klein- und Feldverteilern bis zu Stromlaufplänen, Beschriftung und Stücklisten. Mobil vor Ort oder per Tablet.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
CE Declaration Volta Multimedia
Konformitätserklärung International 2020-09-07
PDF1,80 MB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
VU36WWHMultimedia, volta, UPV, 3-reihig, mit geschlitzter KunststofftürPreis430,20 €/ Stück * -
2
VU48NWMultimedia, volta, UPV, 4-reihig, mit geschlitzter StahlblechtürPreis409,90 €/ Stück * -
3
VU48NWBMultimedia, volta, UPV, 4-reihig, 1x Hutschiene, 3x Montageplatte, ohne ZubehörPreis229,70 €/ Stück * -
4
VU48WWHMultimedia, volta, UPV, 4-reihig, mit geschlitzter KunststofftürPreis451,30 €/ Stück * -
5
VU60NWMultimedia, volta, UPV, 5-reihig, mit geschlitzter StahlblechtürPreis482,30 €/ Stück *
Ausschreibungstext
Multimedia, volta, UPV, 3-reihig, mit geschlitzter Stahlblechtür
Installationskleinverteiler Unterputz aus Kunststoff, nach DIN VDE 61439-3, geeignet zum Einsatz in Wohngebäuden nach DIN 18015 und zum Einbau von schutzisolierten VDI Komponenten. Schutzart IP30, Schutzklasse II schutzisoliert.
Bestehend aus: Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang, ausbrechbarem Leitungseinführungsschieber mit Schnappbefestigung, integrierter Wasserwaage und verzinkten Stahlblech-Befestigungslaschen. Verdrehbarer Blendrahmen mit Lüftungstür aus Stahlblech, pulverbeschichtet und eingebrannt, mit 15 mm Putzausgleich. Lüftungstür, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff, Türanschlag rechts oder links ohne Blendrahmen-Demontage.
Oberer Anschlussraum: Patch Panel und DIN-Hutschiene isoliert aufgerastet zur Aufnahme von unterschiedlichen Kommunikationsmodulen, für den geforderten Funktionspotentialausgleich nach DIN EN 50310 (VDE 0800-2-310) sind am Patch Panel 2 Schraubbefestigungen vorhanden. Beschriftungsmöglichkeit mit beiliegendem Bezeichnungsstreifen zur Portbeschriftung. Vormontierte gelochte Montageplatten aus verzinktem Stahlblech mit 3,2 mm Lochung sind eingebaut. Ein Universalhaltebügel kann für die schraublose Befestigung von VDI-Komponenten direkt auf dem Lochblech eingehängt werden.
Im unteren Anschlussraum ist eine 3-fach Schutzkontaktsteckdose (90 Grad drehbar) montiert. Über eine Anschlussklemme sind die Steckdosen direkt anschließbar. Die Steckdosen sind mit einer beiliegenden Schutzkontaktabdeckung zur Einhaltung der Schutzklasse II bestückbar.
Montage auf: Unterputz
Anzahl der Schienen: 1
Anzahl Reihen: 3
Anzahl Felder: 1
Anzahl Module: 36
Anzahl der halben Module von 17,5 mm pro Klemmenschiene: 72
Höhe: 630,50 mm
Breite: 348 mm
Tiefe: 94,50 mm
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Werkstoff Montageplatte: Metall
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK05
Schutzart IP: IP30
Halogenfrei: Nein
Schließungstyp: Schnappverschluss
Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : VU36NW
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Installationskleinverteiler Unterputz aus Kunststoff, nach DIN VDE 61439-3, geeignet zum Einsatz in Wohngebäuden nach DIN 18015 und zum Einbau von schutzisolierten VDI Komponenten. Schutzart IP30, Schutzklasse II schutzisoliert.
Bestehend aus: Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang, ausbrechbarem Leitungseinführungsschieber mit Schnappbefestigung, integrierter Wasserwaage und verzinkten Stahlblech-Befestigungslaschen. Verdrehbarer Blendrahmen mit Lüftungstür aus Stahlblech, pulverbeschichtet und eingebrannt, mit 15 mm Putzausgleich. Lüftungstür, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff, Türanschlag rechts oder links ohne Blendrahmen-Demontage.
Oberer Anschlussraum: Patch Panel und DIN-Hutschiene isoliert aufgerastet zur Aufnahme von unterschiedlichen Kommunikationsmodulen, für den geforderten Funktionspotentialausgleich nach DIN EN 50310 (VDE 0800-2-310) sind am Patch Panel 2 Schraubbefestigungen vorhanden. Beschriftungsmöglichkeit mit beiliegendem Bezeichnungsstreifen zur Portbeschriftung. Vormontierte gelochte Montageplatten aus verzinktem Stahlblech mit 3,2 mm Lochung sind eingebaut. Ein Universalhaltebügel kann für die schraublose Befestigung von VDI-Komponenten direkt auf dem Lochblech eingehängt werden.
Im unteren Anschlussraum ist eine 3-fach Schutzkontaktsteckdose (90 Grad drehbar) montiert. Über eine Anschlussklemme sind die Steckdosen direkt anschließbar. Die Steckdosen sind mit einer beiliegenden Schutzkontaktabdeckung zur Einhaltung der Schutzklasse II bestückbar.
Montage auf: Unterputz
Anzahl der Schienen: 1
Anzahl Reihen: 3
Anzahl Felder: 1
Anzahl Module: 36
Anzahl der halben Module von 17,5 mm pro Klemmenschiene: 72
Höhe: 630,50 mm
Breite: 348 mm
Tiefe: 94,50 mm
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Werkstoff Montageplatte: Metall
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK05
Schutzart IP: IP30
Halogenfrei: Nein
Schließungstyp: Schnappverschluss
Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : VU36NW
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
