Kleinverteiler volta, Hybrid, Unterputz, 36 PLE, Montageplatte, Steckdose u. Tür VU603WWH
Der Kleinverteiler volta von Hager ist ein Hybridmodell für Unterputz-Montage mit 36 Platzeinheiten. Ausgestattet mit einer Montageplatte, integrierter Steckdose und einer abschließbaren Tür, bietet er eine optimale Lösung für sichere und übersichtliche elektrische Installationen. Ideal geeignet als Installationsverteiler in Wohn- und Geschäftsbereichen.
EAN
3250611004783
Marke
Hager
VPE
1 Stück
Preisgruppe
H121
Passende Tools
522,10 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Installationskleinverteiler 3 Produkte verfügbar -
Ein- und mehrpolige Klemme 1 Produkte verfügbar -
Berührungsschutzabdeckung 4 Produkte verfügbar -
Patchmodul 9 Produkte verfügbar -
Tür/Bedienfeld 10 Produkte verfügbar -
Mehr sehen 71 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
VU602NWH
Hybrid, volta, Unterputz, 24PLE, 2 Montageplatten, Steckdose und Stahlblechtür
456,10 € / Stück* -
VU602WWHHybrid, volta, Unterputz, 24PLE, 2 Montageplatten, Steckdose und Kunststofftür
495,30 € / Stück* -
VU603NWHHybrid, volta, Unterputz, 36PLE, 1 Montageplatten, Steckdose und Stahlblechtür
482,60 € / Stück*
-
VZ221H
Abdeckung, volta, hybrid, für 12 PLE Stromkreisverteiler
21,00 € / Stück* -
VZ222HAbdeckung, volta, hybrid, für 24 PLE Stromkreisverteiler
27,70 € / Stück* -
VZ223HAbdeckung, volta, hybrid, für 36 PLE Stromkreisverteiler
34,30 € / Stück* -
VZ225AGeräteabdeckung Volta UPV/HWV 5-reihig
46,00 € / Stück*
-
GMKRJ45
Keystone Einsatze RJ45, Cat.6a
16,70 € / Stück* -
VZ10DSKeystone Modul, universal, Displayport, MiniDP Buchse auf Displayport-Buchse
31,00 € / Stück* -
VZ10LLCKeystone Modul, universal, LWL, LC Buchse auf LC Buchse, DuPLEx, weiß
32,70 € / Stück* -
VZ10LSCKeystone Modul, univers, LWL, SC Buchse auf SC Buchse, SimPLEx, Multimode, weiß
29,40 € / Stück* -
VZ20HAKeystone Modul, universal, HDMI Buchse auf HDMI Buchse, 90° gewinkelt
28,20 € / Stück* -
VZ20HSKeystone Modul, universal, HDMI Buchse auf HDMI Buchse, 180°, kompakte Bauform
22,40 € / Stück* -
VZ20USKeystone Modul, universal, USB, USB 2.0 A-Buchse auf USB 2.0 A-Buchse
18,00 € / Stück* -
VZ30UAKeystone Modul, universal, USB 3.0 A-Buchse 90° gewinkelt auf USB 3.0 A-Buchse
23,90 € / Stück* -
VZ30USKeystone Modul, universal, USB, USB 3.0 A-Buchse auf USB 3.0 A-Buchse
23,50 € / Stück*
-
VZ105N
Blendrahmen, Volta, 5reihig, mit Tür, RAL 9010
115,80 € / Stück* -
VZ105WBlendrahmen, volta, mit geschlitzter Kunststofftür (Stahlblechrahmen), 5 reihig
152,10 € / Stück* -
VZ105WNBlendrahmen, Volta, 5reihig, mit Tür, RAL9016
135,00 € / Stück* -
VZ105WVBlendrahmen, Volta, 5reihig, mit geschlitzter Stahlblechtür, RAL9016
135,00 € / Stück* -
VZ125ETür, Volta, UPV/HWV, 5-reihig, Stahlblech
66,10 € / Stück* -
VZ125WTür, volta, Kunststoff, geschlitzt für UP- und Hohlwandverteiler, 5-reihig, IP30
105,50 € / Stück* -
VZ127NTür, volta, UP- und Hohlwandverteiler, Multimedia, 5-reihig
66,10 € / Stück* -
VZ135NTür, Volta, UPV/HWV, mit Sichtfenster, 5-reihig
174,30 € / Stück* -
VZ265NBlendrahmen, Volta, 5reihig, mit Tür, Edelstahl
-
VZ335NBlendrahmen, Volta, 5reihig, mit Tür, RAL7016, anthrazit
-
FZ06MKPatch-Panel 6-fach, für Keystone, ohne Module, für Hutschiene oder geschraubt
33,80 € / Stück* -
FZ06MMOPatch-Panel 6-fach (E-Dat), ohne Module , für Hutschiene oder geschraubt
33,80 € / Stück* -
FZ12MKPatch-Panel, univ., 12-fach, für Keystone, o. Module, für Hutschiene/geschraubt
62,60 € / Stück* -
FZ12MMPatch-Panel, univers 12-fach(E-Dat) inkl 6xRJ45 Module, f.Hutschiene/geschraubt
161,90 € / Stück* -
FZ12MMOPatch-Panel, univers 12-fach (E-Dat) ohne Module, für Hutschiene oder geschraubt
62,60 € / Stück*
-
TN010SKoax Modul F/F für Hutschienenmontage
35,20 € / Stück*
-
TN733Patchkabelset Kat.6 S/FTP, RJ45 mit 4 Stück a 300mm
58,20 € / Set* -
TN735Patchkabelset Kat.6, S/FTP RJ45 mit 4 Stück a 500mm
62,20 € / Set* -
TN740Patchkabel Kat.6 S/FTP RJ45, 1000mm
22,60 € / Stück*
-
VZ00ASSchuko-Steckdose, universal, 3fach drehbar, geschraubt, Hutschienenmontage
129,70 € / Stück* -
VZ00HWSchuko-Steckdose, volta, 3fach, drehbar, für HWV im Austausch eines Schiebers
116,80 € / Stück* -
VZ00UPSchuko-Steckdose, volta, 3fach, drehbar, für UPV im Austausch eines Schiebers
116,80 € / Stück*
-
VZ00HDAusbaupaket, volta, hybrid, Steckdose Schuko mit Euroadapter
29,90 € / Stück* -
VZ01NWHAusbaupaket, volta, hybrid, 12 PLE f. Stromkreisverteiler, 48 PLE f. Multimedia
134,30 € / Stück* -
VZ02NWHAusbaupaket, volta, hybrid, 24 PLE f. Stromkreisverteiler, 36 PLE für Multimedia
126,70 € / Stück* -
VZ12NAVAusbaupaket, Volta, 1x12PLE, UPV/HWV, ohne Rahmen und Tür
68,10 € / Stück* -
VZ12NUHAusbaupaket, Volta, 1x12PLE, UPV/HWV, mit Rahmen und Tür
114,00 € / Stück* -
VZ24NAVAusbaupaket, Volta, 2x12PLE, UPV/HWV, ohne Rahmen und Tür
84,90 € / Stück* -
VZ24NRKAusbaupaket, Volta, 2x12PLE, UPV/HWV, für Reihenklemmen
117,90 € / Stück* -
VZ24NUHAusbaupaket, Volta, 2x12PLE, UPV/HWV, mit Rahmen und Tür
148,40 € / Stück* -
VZ36MMEMultimedia Ausbaupaket, volta, 3reihig, ohne Tür, E-Dat Modulträger
153,90 € / Stück* -
VZ36MMKMultimedia Ausbaupaket, volta, 3reihig, o.Tür, Keystone Modul, univers, Träger
153,90 € / Stück* -
VZ36NAVAusbaupaket, Volta, 3x12PLE, UPV/HWV, ohne Rahmen und Tür
102,20 € / Stück* -
VZ36NRKAusbaupaket, Volta, 3x12PLE, UPV/HWV, für Reihenklemmen
135,10 € / Stück* -
VZ36NUHAusbaupaket, Volta, 3x12PLE, UPV/HWV, mit Rahmen und Tür
172,50 € / Stück* -
VZ48MMEMultimedia Ausbaupaket, volta, 4reihig, ohne Tür, E-Dat Modulträger
182,50 € / Stück* -
VZ48MMKMultimedia Ausbaupaket, volta, 4reihig, ohne Tür, Keystone Modulträger
182,50 € / Stück* -
VZ48NAVAusbaupaket, Volta, 4x12PLE, UPV/HWV, ohne Rahmen und Tür
155,20 € / Stück* -
VZ48NRKAusbaupaket, Volta, 4x12PLE, UPV/HWV, für Reihenklemmen
205,60 € / Stück* -
VZ48NUHAusbaupaket, Volta, 4x12PLE, UPV/HWV, mit Rahmen und Tür
248,70 € / Stück* -
VZ60MMEMultimedia Ausbaupaket, volta, 5reihig, ohne Tür, E-Dat Modulträger
211,20 € / Stück* -
VZ60MMKMultimedia Ausbaupaket, volta, 5reihig, ohne Tür, Keystone Modulträger
211,20 € / Stück*
-
VZ225NVerschlussbolzen, Volta, für Abdeckung, Ersatzteil
5,70 € / Stück*
-
VZ302NSchliessung, Volta, Standard, zum Einbau in Türgriff
38,30 € / Stück*
-
VZ521PE/N-Klemmenträger, Volta, mit 13 Messing-Klemmstellen
17,60 € / Stück* -
VZ522PE/N-Klemmenträger, Volta, mit 17 Messing-Klemmstellen
23,00 € / Stück* -
VZ523PE/N-Klemmenträger, Volta, mit 22 Messing-Klemmstellen
32,30 € / Stück* -
VZ524PE/N-Klemmenträger, Volta, mit 25 Messing-Klemmstellen
35,60 € / Stück* -
VZ711Klemmenträger, volta, für Verteilergröße 12 PLE, golf, vector, Zubehör
5,80 € / Stück*
-
VZ115NErhöhungsrahmen, Volta, 5-reihig
58,70 € / Stück* -
VZ123CETypenschild IEC / EN 61439-3, 10 Stück
-
VZ145NBlendrahmen, Volta, 5reihig, ohne Tür, RAL 9010
46,70 € / Stück* -
VZ717Beschriftungssystem, Volta, 10 Stück
8,40 € / Set*
-
VZ407Plantasche, Volta, 220x240mm, für Dokumente, klarsicht
8,90 € / Stück*
-
VZ408MMontageset, Volta, HWV, für Möbeleinbau
20,40 € / Stück* -
VZ699Kabelhalter, Volta, 6Stück, zum Halten und seitlichen Führen von Drähten
7,40 € / Stück*
-
VZ410NVerbindungswinkel, Volta, für HWV
19,90 € / Stück*
-
VZ00HBAusbaupaket, volta, hybrid, Blinddeckel
3,30 € / Stück* -
VZ00TSAusbaupaket, volta, hybrid, Trennschieber
27,30 € / Stück* -
VZ314RJ45 Modul (E-Dat), universal, REG 8(8) IP20 Cat. 6A, RJ45
40,10 € / Stück* -
VZ314BLBlind Modul (E-Dat), universal, zur Abdeckung nicht benötigter Modulfelder
5,70 € / Stück* -
VZ314RJRJ45 Modul (E-Dat), universal, C6, ISO A, 10GBit Ethernet (IEEE 802.3an), 180°
24,60 € / Stück* -
VZ315FFKOAX Modul (E-Dat), universal, F-Buchse / F-Buchse
23,60 € / Stück* -
VZ316FBKOAX Modul (E-Dat), universal, IEC/Antennen-Buchse
24,00 € / Stück* -
VZ317FSKOAX Modul (E-Dat), universal, IEC/Antennen-Stecker
24,00 € / Stück* -
VZ318LCLWL Modul (E-Dat) LC-Duplex-Buchse
32,60 € / Stück* -
VZ411NMontagehilfe, Volta, für UPV
17,10 € / Stück* -
VZ505NVersteifungsschablone, Volta, für UPV VU60
169,40 € / Stück* -
VZ535Halteclip, Volta, für Stromkreistabelle
5,70 € / Stück* -
VZ555NTraggerüst Volta UPV 5-reihig Verteilerschrank
57,50 € / Stück*
-
VZ404Reinigungsmittel, volta, für Kunststoffoberflächen
34,00 € / Stück*
-
VZ00LBMontageplatte, volta, segmentiert, 95x265 mm, Schlüsselloch, mit Schrauben
28,80 € / Stück* -
VZ00LKMontageplatte, volta, segmentiert, 95x265 mm, mit Schrauben
28,80 € / Stück* -
VZ320NMontageplatte, volta, 48 Module mit Zubehör für Multimedia-UPV/HWV-Verteiler
82,70 € / Stück* -
VZ455MMontageplatte,Volta,für VU/VH/VA60
61,10 € / Stück*
-
VZ406Hutschiene, Volta, abgesenkt, für Mauerkasten
5,00 € / Stück*

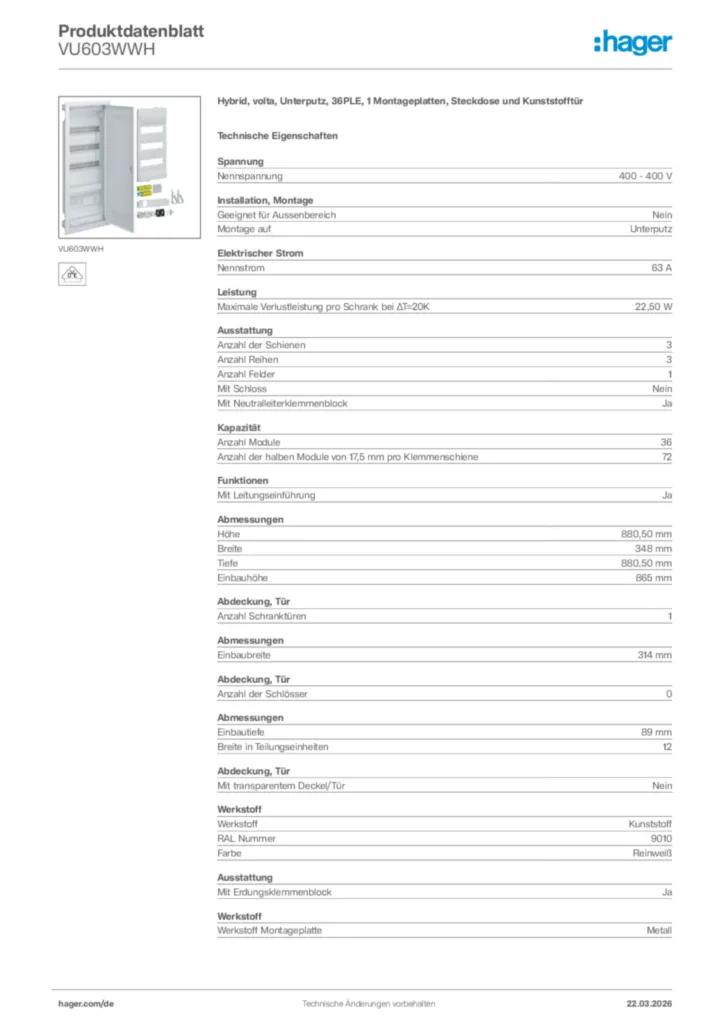

Technische Merkmale
Spannung
-
Nennspannung400 - 400 V
Installation, Montage
-
Geeignet für AußenbereichNein
-
Montage aufUnterputz
Elektrischer Strom
-
Nennstrom63 A
Ausstattung
-
Anzahl der Schienen3
-
Anzahl Reihen3
-
Anzahl Felder1
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockJa
-
Mit ErdungsklemmenblockJa
-
Mit MontageplatteJa
Kapazität
-
Anzahl Module36
-
Anzahl der halben Module von 17,5 mm pro Klemmenschiene72
Funktionen
-
Mit LeitungseinführungJa
Abmessungen
-
Höhe880,50 mm
-
Breite348 mm
-
Tiefe94,50 mm
-
Einbauhöhe865 mm
-
Einbaubreite335 mm
-
Einbautiefe90 mm
-
Breite in Teilungseinheiten12
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Anzahl der Schlösser0
-
Mit transparentem Deckel/TürNein
Konnektivität.
-
MontageartSchraubbefestigung
Werkstoff
-
WerkstoffPolystyrol (PS)
-
RAL Nummer9010
-
FarbeReinweiß
-
Werkstoff MontageplatteMetall
-
Ultraviolettstrahlen beständigJa
Sicherheit
-
SchutzklasseSchutzklasse II
-
Stoßfestigkeit IKIK05
-
Schutzart IPIP30
-
SchließungstypSchnappverschluss, Ohne Schloss
-
Glühdrahttest650 °C
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild VU603WWH
-
Bestellhilfe
Kleinverteiler und Modulargeräte
Bestellübersicht November 2023 (23DE0244)
PDF7,45 MB -
Tipps
Hager Tipp 51
Handeln statt Warten: zukunftsfähige Elektroinstallationen im Bestandsbau (22DE0135)
PDF1,09 MB -
Produktinformation
Hager volta Hybrid
Die 2-in-1-Lösung von Hager (23DE0203)
PDF2,82 MB -
Technische Beilage (single-product)
Technischer Anhang - Kleinverteiler
Stand: 01.04.2022
PDF3,83 MB -
BIM Revit Objekte
Serie: Volta. Unterputz-Verteiler IP30 mit DIN-Schienensystem. Deutsch - Hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,29 MB
Serie: Volta. Unterputz-Verteiler IP30 mit DIN-Schienensystem. Deutsch - Non hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,27 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Konformitätserklärung International 2023-08-07
PDF366,52 kB
Konformitätserklärung International 2023-08-16
PDF359,72 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
VU602NWHHybrid, volta, Unterputz, 24PLE, 2 Montageplatten, Steckdose und StahlblechtürPreis456,10 €/ Stück *
-
2
VU602WWHHybrid, volta, Unterputz, 24PLE, 2 Montageplatten, Steckdose und Kunststofftür495,30 €/ Stück *
-
3
VU603NWHHybrid, volta, Unterputz, 36PLE, 1 Montageplatten, Steckdose und Stahlblechtür482,60 €/ Stück *
-
4
VH602NWHHybrid, volta, Hohlwand, 24PLE, 2 Montageplatten, mit Steckdose + Stahlblechtür509,10 €/ Stück * -
5
VH602WWHHybrid, volta, Hohlwand, 24PLE, 2 Montageplatten, mit Steckdose + Kunststofftür547,80 €/ Stück *
Ausschreibungstext
Hybrid, volta, Unterputz, 36PLE, 1 Montageplatten, Steckdose und Kunststofftür
Installationskleinverteiler unter Putz aus Kunststoff, geprüft nach DIN VDE 61439-3. Bemessungsspannung max. 400 V / 50 Hz, Schutzart IP30.
Bestehend aus Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang und ausbrechbaren Leitungseinführungsschieber mit Schnappbefestigung sowie integrierter Wasserwaage, inkl. verzinkten Stahlblech-Befestigungslaschen. Blendrahmen aus Stahlblech, pulverbeschichtet und eingebrannt. 15 mm Putzausgleich möglich. Lüftungstür mit nicht transparenter Kunststoffplatte zur besseren Ausbreitung des WLAN-Signals gegenüber einer Blechtür. Lüftungsschlitze unten und oben in der Kunststoffplatte, um die Verlustwärme besser abführen zu können. Schutzart IP30, weiß RAL9010, frontbündig mit innenliegenden, handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff. Türanschlag rechts oder links ohne Blendrahmen-Demontage.
3-reihiger Geräteträger aus verzinktem Stahlblech. 3-reihige Geräteabdeckung aus Kunststoff für 36 (42) Module mit 46 mm Geräteschlitz, Schnellverschlussbefestigung mit 90°-Drehung an dem Leitungseinführungsschieber und an der Abschottung, an beiden Seiten serienmäßig plombierbar. Fingersichere PE/N-Klemme mit Stecktechnik in montagefreundlicher Schnapptechnik. Zur sicheren Trennung zwischen Multimediateil und Stromkreisverteilung ist eine Abschottung montiert, die gleichzeitig auch die Aufnahme für bis zu zwei Steckdosen ermöglicht. Großzügiger Montageraum mit vormontierter/n Montageplatte/n aus verzinktem Stahlblech mit 3,2mm regelmäßiger Lochung nach DIN 24041. Gerätehalter für die schraublose Befestigung von Geräten zur direkten Montage auf dem Lochblech durch einhängen oder verschrauben liegen bei.
Kabelführungsklammern können in den dafür vorgesehenen Schnellbefestigungen links und rechts eingebaut werden.
Montage auf: Unterputz
Anzahl der Schienen: 3
Anzahl Reihen: 3
Anzahl Felder: 1
Anzahl Module: 36
Anzahl der halben Module von 17,5 mm pro Klemmenschiene: 72
Höhe: 880,50 mm
Breite: 348 mm
Tiefe: 94,50 mm
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Werkstoff: Polystyrol (PS)
Werkstoff Montageplatte: Metall
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK05
Schutzart IP: IP30
Halogenfrei: Nein
Schließungstyp: Schnappverschluss
Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : VU603WWH
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Installationskleinverteiler unter Putz aus Kunststoff, geprüft nach DIN VDE 61439-3. Bemessungsspannung max. 400 V / 50 Hz, Schutzart IP30.
Bestehend aus Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang und ausbrechbaren Leitungseinführungsschieber mit Schnappbefestigung sowie integrierter Wasserwaage, inkl. verzinkten Stahlblech-Befestigungslaschen. Blendrahmen aus Stahlblech, pulverbeschichtet und eingebrannt. 15 mm Putzausgleich möglich. Lüftungstür mit nicht transparenter Kunststoffplatte zur besseren Ausbreitung des WLAN-Signals gegenüber einer Blechtür. Lüftungsschlitze unten und oben in der Kunststoffplatte, um die Verlustwärme besser abführen zu können. Schutzart IP30, weiß RAL9010, frontbündig mit innenliegenden, handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff. Türanschlag rechts oder links ohne Blendrahmen-Demontage.
3-reihiger Geräteträger aus verzinktem Stahlblech. 3-reihige Geräteabdeckung aus Kunststoff für 36 (42) Module mit 46 mm Geräteschlitz, Schnellverschlussbefestigung mit 90°-Drehung an dem Leitungseinführungsschieber und an der Abschottung, an beiden Seiten serienmäßig plombierbar. Fingersichere PE/N-Klemme mit Stecktechnik in montagefreundlicher Schnapptechnik. Zur sicheren Trennung zwischen Multimediateil und Stromkreisverteilung ist eine Abschottung montiert, die gleichzeitig auch die Aufnahme für bis zu zwei Steckdosen ermöglicht. Großzügiger Montageraum mit vormontierter/n Montageplatte/n aus verzinktem Stahlblech mit 3,2mm regelmäßiger Lochung nach DIN 24041. Gerätehalter für die schraublose Befestigung von Geräten zur direkten Montage auf dem Lochblech durch einhängen oder verschrauben liegen bei.
Kabelführungsklammern können in den dafür vorgesehenen Schnellbefestigungen links und rechts eingebaut werden.
Montage auf: Unterputz
Anzahl der Schienen: 3
Anzahl Reihen: 3
Anzahl Felder: 1
Anzahl Module: 36
Anzahl der halben Module von 17,5 mm pro Klemmenschiene: 72
Höhe: 880,50 mm
Breite: 348 mm
Tiefe: 94,50 mm
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Werkstoff: Polystyrol (PS)
Werkstoff Montageplatte: Metall
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK05
Schutzart IP: IP30
Halogenfrei: Nein
Schließungstyp: Schnappverschluss
Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : VU603WWH
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
