Kleinverteiler volta, Multimedia, Unterputz, 4-reihig, geschlitzte Stahlblechtür VU48NW
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Installationskleinverteiler 4 Produkte verfügbar
-
Berührungsschutzabdeckung 4 Produkte verfügbar
-
Patchmodul 8 Produkte verfügbar
-
Tür/Bedienfeld 3 Produkte verfügbar
-
Patchpanel 6 Produkte verfügbar
-
Mehr sehen 54 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
-
Nennspannung400 - 400 V
-
Geeignet für AußenbereichNein
-
Montage aufUnterputz
-
Anzahl der Schienen1
-
Anzahl Reihen4
-
Anzahl Felder1
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockNein
-
Mit ErdungsklemmenblockNein
-
Mit MontageplatteJa
-
Anzahl Module48
-
Anzahl der halben Module von 17,5 mm pro Klemmenschiene96
-
Mit LeitungseinführungJa
-
Höhe755,50 mm
-
Breite348 mm
-
Tiefe94,50 mm
-
Einbauhöhe740 mm
-
Einbaubreite335 mm
-
Einbautiefe90 mm
-
Breite in Teilungseinheiten12
-
Anzahl Schranktüren1
-
Anzahl der Schlösser0
-
Mit transparentem Deckel/TürNein
-
MontageartSchraubbefestigung
-
RAL Nummer9010
-
FarbeReinweiß
-
Werkstoff MontageplatteMetall
-
Ultraviolettstrahlen beständigNein
-
SchutzklasseSchutzklasse II
-
Stoßfestigkeit IKIK05
-
IP-Klasse (Ingress Protection)IP30
-
SchließungstypSchnappverschluss, Ohne Schloss
-
Glühdrahttest650 °C
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

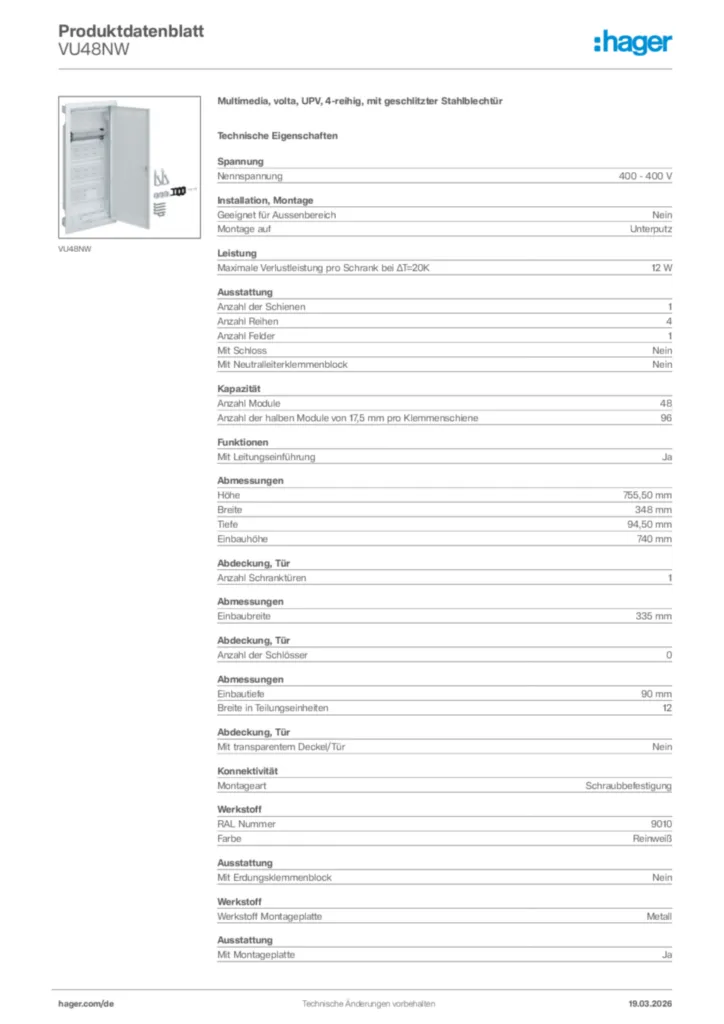

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild VU48NW
-
Montageanleitung
Montageanleitung für VHxx, VUxx, VZ00xx - Multimedia, volta, Mauerkasten (Stand: 04.2017)
Montageanleitung International 2024-11-07
PDF6,86 MB -
Bestellhilfe
Kleinverteiler und Modulargeräte
Bestellübersicht November 2023 (23DE0244)
PDF7,45 MB -
Tipps
Hager Tipp 51
Handeln statt Warten: zukunftsfähige Elektroinstallationen im Bestandsbau (22DE0135)
PDF1,09 MB -
Technische Beilage (single-product)
Technischer Anhang - Kleinverteiler
Stand: 01.04.2022
PDF3,83 MB -
BIM Revit Objekte
Serie: Volta. Unterputz-Verteiler ohne DIN-Schienensystem. Deutsch - Hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,37 MBSerie: Volta. Unterputz-Verteiler ohne DIN-Schienensystem. Deutsch - Non hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,35 MB -
Tools
Hager Ready App - Ihr digitaler Assistent
Erstellen Sie mit Hager Ready schnell und einfach Raumbücher und planen Sie die normgerechte Konfiguration von Klein- und Feldverteilern bis zu Stromlaufplänen, Beschriftung und Stücklisten. Mobil vor Ort oder per Tablet.
URLHagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
CE Declaration Volta Multimedia
Konformitätserklärung International 2020-09-07
PDF1,80 MB
Ausschreibungstext
Installationskleinverteiler Unterputz aus Kunststoff, nach DIN VDE 61439-3, geeignet zum Einsatz in Wohngebäuden nach DIN 18015 und zum Einbau von schutzisolierten VDI Komponenten. Schutzart IP30, Schutzklasse II schutzisoliert.
Bestehend aus: Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang, ausbrechbarem Leitungseinführungsschieber mit Schnappbefestigung, integrierter Wasserwaage und verzinkten Stahlblech-Befestigungslaschen. Verdrehbarer Blendrahmen mit Lüftungstür aus Stahlblech, pulverbeschichtet und eingebrannt, mit 15 mm Putzausgleich. Lüftungstür, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff, Türanschlag rechts oder links ohne Blendrahmen-Demontage.
Oberer Anschlussraum: Patch Panel und DIN-Hutschiene isoliert aufgerastet zur Aufnahme von unterschiedlichen Kommunikationsmodulen, für den geforderten Funktionspotentialausgleich nach DIN EN 50310 (VDE 0800-2-310) sind am Patch Panel 2 Schraubbefestigungen vorhanden. Beschriftungsmöglichkeit mit beiliegendem Bezeichnungsstreifen zur Portbeschriftung. Vormontierte gelochte Montageplatten aus verzinktem Stahlblech mit 3,2 mm Lochung sind eingebaut. Ein Universalhaltebügel kann für die schraublose Befestigung von VDI-Komponenten direkt auf dem Lochblech eingehängt werden.
Im unteren Anschlussraum ist eine 3-fach Schutzkontaktsteckdose (90 Grad drehbar) montiert. Über eine Anschlussklemme sind die Steckdosen direkt anschließbar. Die Steckdosen sind mit einer beiliegenden Schutzkontaktabdeckung zur Einhaltung der Schutzklasse II bestückbar.
Montage auf: Unterputz
Anzahl der Schienen: 1
Anzahl Reihen: 4
Anzahl Felder: 1
Anzahl Module: 48
Anzahl der halben Module von 17,5 mm pro Klemmenschiene: 96
Höhe: 755,50 mm
Breite: 348 mm
Tiefe: 94,50 mm
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Werkstoff Montageplatte: Metall
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK05
Schutzart IP: IP30
Halogenfrei: Nein
Schließungstyp: Schnappverschluss
Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : VU48NW
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
