Kleinverteiler volta, Unterputz, 1x12 PLE, IP30, Schutzklasse II, Stahlblechtür VU12NC
Kleinverteiler volta für Unterputz-Montage, Schutzklasse II, bietet 1x12 Platzeinheiten im IP30 Gehäuse. Ausgestattet mit einer Tür, gewährleistet dieser Installationsverteiler Sicherheit und Organisation für elektrische Schaltkreise in Wohn- und Geschäftsbereichen. Ideal für strukturierte und geschützte Verkabelung.
EAN
3250616614239
Marke
Hager
VPE
1 Stück
Preisgruppe
H121
122,90 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Quick-Connect Klemme 20 Produkte verfügbar -
Ein- und mehrpolige Klemme 3 Produkte verfügbar -
Berührungsschutzabdeckung 1 Produkte verfügbar -
Tür/Bedienfeld 6 Produkte verfügbar -
Patchpanel 2 Produkte verfügbar -
Mehr sehen 61 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
KN06E
Klemmen QC PE 6Klemmstellen
5,60 € / Stück* -
KN06NKlemmen QC N 6Klemmstellen
5,60 € / Stück* -
KN06PKlemmen QC L 6Klemmstellen
5,60 € / Stück* -
KN10EKlemmen QuickConnect PE 10Klemmstellen
6,40 € / Stück* -
KN10NKlemmen QuickConnect N 10Klemmstellen
6,40 € / Stück* -
KN10PKlemmen QuickConnect L 10Klemmstellen
6,40 € / Stück* -
KN14EKlemmen QuickConnect PE 14Klemmstellen
7,40 € / Stück* -
KN14NKlemmen QuickConnect N 14Klemmstellen
7,40 € / Stück* -
KN14PKlemmen QuickConnect L 14Klemmstellen
7,40 € / Stück* -
KN18EKlemmen QuickConnect PE 18Klemmstellen
8,70 € / Stück* -
KN18NKlemmen QuickConnect N 18Klemmstellen
8,70 € / Stück* -
KN18PKlemmen QuickConnect L 18Klemmstellen
8,70 € / Stück* -
KN22EKlemmen QuickConnect PE 22Klemmstellen
12,40 € / Stück* -
KN22NKlemmen QuickConnect N 22Klemmstellen
12,40 € / Stück* -
KN22PKlemmen QuickConnect L 22Klemmstellen
12,40 € / Stück* -
KN26EKlemmen QuickConnect PE 26Klemmstellen
15,00 € / Stück* -
KN26NKlemmen QuickConnect N 26Klemmstellen
15,00 € / Stück* -
KN26PKlemmen QuickConnect L 26Klemmstellen
15,00 € / Stück* -
KN99EKlemmen, QuickConnect, PE, Steckbrücken, 1 Satz=10 Stück
34,00 € / Stück* -
KN99PKlemmen, QuickConnect, L, Steckbrücken, 1 Satz=10 Stück
34,00 € / Stück*
-
VZ221N
Geräteabdeckung Volta UPV/HWV 1-reihig
19,10 € / Stück*
-
VZ101N
Blendrahmen, Volta, 1reihig, mit Tür, RAL 9010
47,50 € / Stück* -
VZ121NTür, Volta, UPV/HWV, 1-reihig, Stahlblech
25,70 € / Stück* -
VZ131NTür, Volta, UPV/HWV, mit Sichtfenster, 1-reihig
71,70 € / Stück* -
VZ261NBlendrahmen, Volta, 1reihig, mit Tür, Edelstahl
-
VZ321NBlendrahmen, Volta, 1reihig, mit Tür, RAL9006, silber
-
VZ331NBlendrahmen, Volta, 1reihig, mit Tür, RAL7016, anthrazit
-
KXA04LHDurchgangsklemme-Phase 4mm², 800V-32A, Schraubtechnik
0,86 € / Stück*
-
VZ00ASSchuko-Steckdose, universal, 3fach drehbar, geschraubt, Hutschienenmontage
129,70 € / Stück* -
VZ00HWSchuko-Steckdose, volta, 3fach, drehbar, für HWV im Austausch eines Schiebers
116,80 € / Stück* -
VZ00UPSchuko-Steckdose, volta, 3fach, drehbar, für UPV im Austausch eines Schiebers
116,80 € / Stück*
-
VZ01NWHAusbaupaket, volta, hybrid, 12 PLE f. Stromkreisverteiler, 48 PLE f. Multimedia
134,30 € / Stück* -
VZ02NWHAusbaupaket, volta, hybrid, 24 PLE f. Stromkreisverteiler, 36 PLE für Multimedia
126,70 € / Stück* -
VZ12NAVAusbaupaket, Volta, 1x12PLE, UPV/HWV, ohne Rahmen und Tür
68,10 € / Stück* -
VZ12NUHAusbaupaket, Volta, 1x12PLE, UPV/HWV, mit Rahmen und Tür
114,00 € / Stück* -
VZ24NAVAusbaupaket, Volta, 2x12PLE, UPV/HWV, ohne Rahmen und Tür
84,90 € / Stück* -
VZ24NRKAusbaupaket, Volta, 2x12PLE, UPV/HWV, für Reihenklemmen
117,90 € / Stück* -
VZ24NUHAusbaupaket, Volta, 2x12PLE, UPV/HWV, mit Rahmen und Tür
148,40 € / Stück* -
VZ36MMEMultimedia Ausbaupaket, volta, 3reihig, ohne Tür, E-Dat Modulträger
153,90 € / Stück* -
VZ36MMKMultimedia Ausbaupaket, volta, 3reihig, o.Tür, Keystone Modul, univers, Träger
153,90 € / Stück* -
VZ36NAVAusbaupaket, Volta, 3x12PLE, UPV/HWV, ohne Rahmen und Tür
102,20 € / Stück* -
VZ36NRKAusbaupaket, Volta, 3x12PLE, UPV/HWV, für Reihenklemmen
135,10 € / Stück* -
VZ36NUHAusbaupaket, Volta, 3x12PLE, UPV/HWV, mit Rahmen und Tür
172,50 € / Stück* -
VZ48MMEMultimedia Ausbaupaket, volta, 4reihig, ohne Tür, E-Dat Modulträger
182,50 € / Stück* -
VZ48MMKMultimedia Ausbaupaket, volta, 4reihig, ohne Tür, Keystone Modulträger
182,50 € / Stück* -
VZ48NAVAusbaupaket, Volta, 4x12PLE, UPV/HWV, ohne Rahmen und Tür
155,20 € / Stück* -
VZ48NRKAusbaupaket, Volta, 4x12PLE, UPV/HWV, für Reihenklemmen
205,60 € / Stück* -
VZ48NUHAusbaupaket, Volta, 4x12PLE, UPV/HWV, mit Rahmen und Tür
248,70 € / Stück* -
VZ60MMEMultimedia Ausbaupaket, volta, 5reihig, ohne Tür, E-Dat Modulträger
211,20 € / Stück* -
VZ60MMKMultimedia Ausbaupaket, volta, 5reihig, ohne Tür, Keystone Modulträger
211,20 € / Stück* -
VZ60NRKAusbaupaket, Volta, 5x12PLE, UPV/HWV, für Reihenklemmen
250,30 € / Stück*
-
VZ225NVerschlussbolzen, Volta, für Abdeckung, Ersatzteil
5,70 € / Stück*
-
VZ302NSchliessung, Volta, Standard, zum Einbau in Türgriff
38,30 € / Stück* -
VZ302N01Schliessung, Volta, mit Sonderschlüssel HN01
38,30 € / Stück* -
VZ302N02Schliessung, Volta, mit Sonderschlüssel HN02
38,30 € / Stück* -
VZ302N03Schliessung, Volta, mit Sonderschlüssel HN03
38,30 € / Stück* -
VZ302N04Schliessung, Volta, mit Sonderschlüssel HN04
38,30 € / Stück* -
VZ302N05Schliessung, Volta, mit Sonderschlüssel HN05
38,30 € / Stück* -
VZ302N06Schliessung, Volta, mit Sonderschlüssel HN06
38,30 € / Stück* -
VZ302N07Schliessung, Volta, mit Sonderschlüssel HN07
38,30 € / Stück* -
VZ302N08Schliessung, Volta, mit Sonderschlüssel HN08
38,30 € / Stück* -
VZ302N09Schliessung, Volta, mit Sonderschlüssel HN09
38,30 € / Stück* -
VZ302N10Schliessung, Volta, mit Sonderschlüssel HN10
38,30 € / Stück* -
VZ302N18Volta Schließung mit Sonderschlüssel HN18
-
KN99NKlemmen, QuickConnect, N, Steckbrücken, 1 Satz=10 Stück
34,00 € / Stück*
-
KN00AKlemmenträger QC Universaladapter
4,60 € / Stück* -
VZ461Klemmenträger Volta QuickConnect bestückt 1R
20,80 € / Stück* -
VZ523PE/N-Klemmenträger, Volta, mit 22 Messing-Klemmstellen
32,30 € / Stück* -
VZ524PE/N-Klemmenträger, Volta, mit 25 Messing-Klemmstellen
35,60 € / Stück* -
VZ711Klemmenträger, volta, für Verteilergröße 12 PLE, golf, vector, Zubehör
5,80 € / Stück*
-
VZ111NErhöhungsrahmen, Volta, 1-reihig
21,90 € / Stück* -
VZ123CETypenschild IEC / EN 61439-3, 10 Stück
-
VZ602Beschriftungsfolie/-streifen,Volta,10 Stück
12,40 € / Stück* -
VZ717Beschriftungssystem, Volta, 10 Stück
8,40 € / Set*
-
VZ407Plantasche, Volta, 220x240mm, für Dokumente, klarsicht
8,90 € / Stück*
-
VZ411NMontagehilfe, Volta, für UPV
17,10 € / Stück* -
VZ501NVersteifungsschablone, Volta, für UPV VU12
84,10 € / Stück* -
VZ530NLeitungseinführungschieber Volta UPV/HWV
7,00 € / Stück* -
VZ535Halteclip, Volta, für Stromkreistabelle
5,70 € / Stück* -
VZ536Putzschutz, Volta, 1-reihig, wiederverwendbar
5,80 € / Stück*
-
VZ404Reinigungsmittel, volta, für Kunststoffoberflächen
34,00 € / Stück*
-
VZ800NFederscharnier Volta 2Stück
0,85 € / Stück*
-
VZ00LBMontageplatte, volta, segmentiert, 95x265 mm, Schlüsselloch, mit Schrauben
28,80 € / Stück* -
VZ451NMontageplatte,Volta,für VU/VH/VA12
27,60 € / Stück*
-
VZ406Hutschiene, Volta, abgesenkt, für Mauerkasten
5,00 € / Stück*

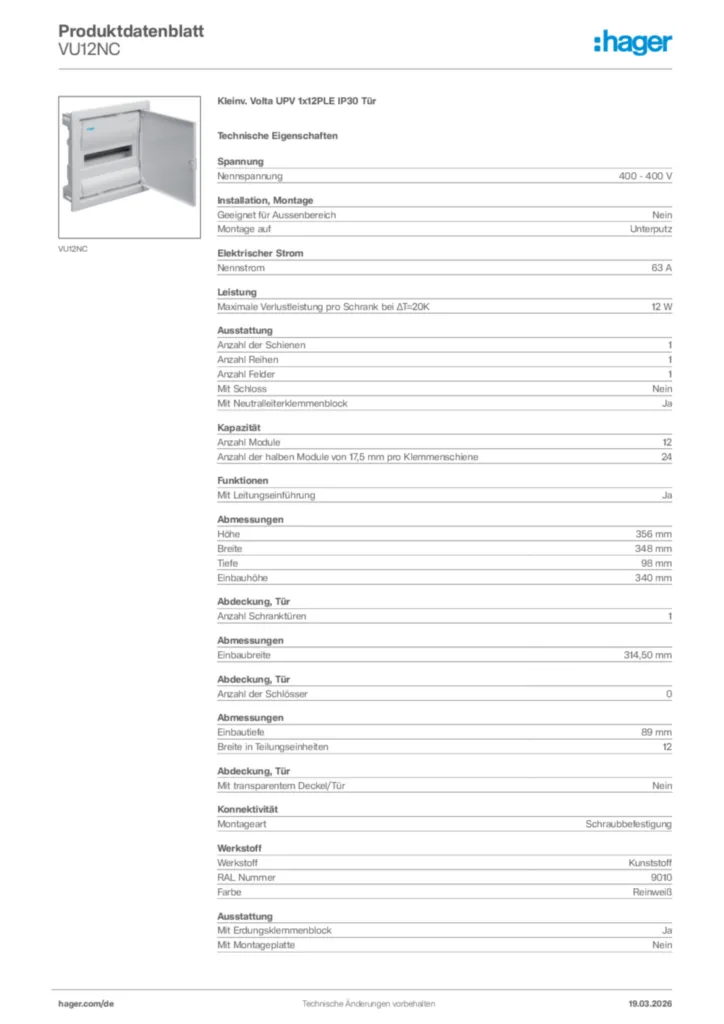

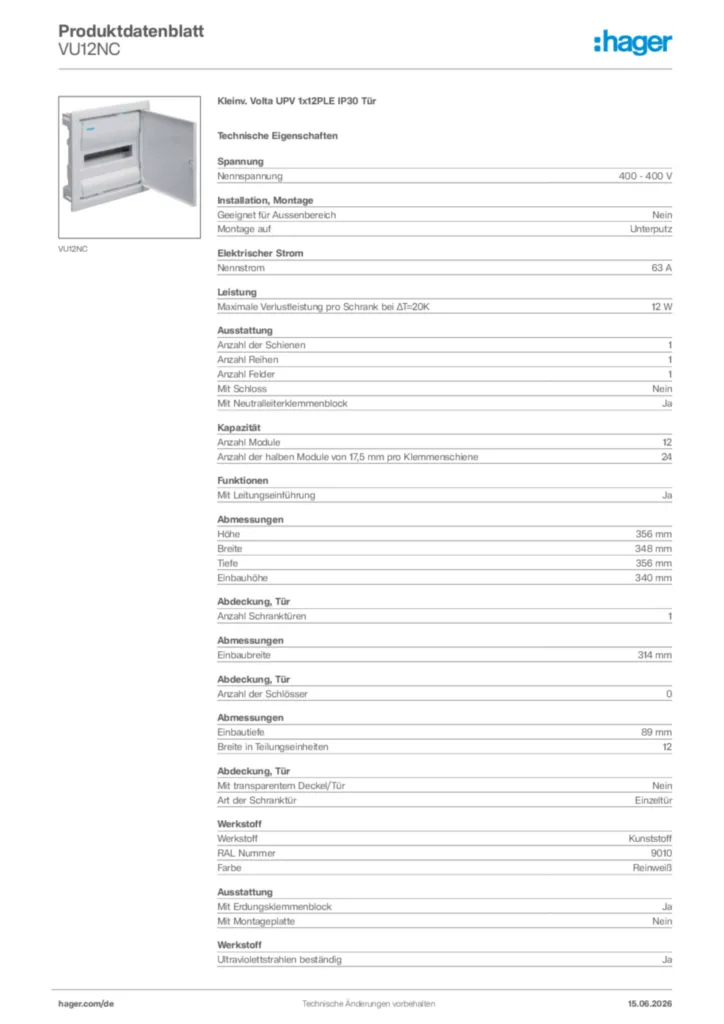

Technische Merkmale
Spannung
-
Nennspannung400 - 400 V
Installation, Montage
-
Geeignet für AußenbereichNein
-
Montage aufUnterputz
Elektrischer Strom
-
Nennstrom63 A
Ausstattung
-
Anzahl der Schienen1
-
Anzahl Reihen1
-
Anzahl Felder1
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockJa
-
Mit ErdungsklemmenblockJa
-
Mit MontageplatteNein
Kapazität
-
Anzahl Module12
-
Anzahl der halben Module von 17,5 mm pro Klemmenschiene24
Funktionen
-
Mit LeitungseinführungJa
Abmessungen
-
Höhe356 mm
-
Breite348 mm
-
Tiefe98 mm
-
Einbauhöhe340 mm
-
Einbaubreite314,50 mm
-
Einbautiefe89 mm
-
Breite in Teilungseinheiten12
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Anzahl der Schlösser0
-
Mit transparentem Deckel/TürNein
Konnektivität.
-
MontageartSchraubbefestigung
Werkstoff
-
WerkstoffKunststoff
-
RAL Nummer9010
-
FarbeReinweiß
-
Ultraviolettstrahlen beständigJa
Sicherheit
-
SchutzklasseSchutzklasse II
-
Schutzart IPIP30
-
SchließungstypSchnappverschluss, Ohne Schloss
-
Glühdrahttest650 °C
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild VU12NC
-
Montageanleitung
6LE001207D volta flush Quick Connect
Montageanleitung International 2020-01-01
PDF4,64 MB -
Bestellhilfe
Kleinverteiler und Modulargeräte
Bestellübersicht November 2023 (23DE0244)
PDF7,45 MB -
Tipps
Hager Tipp 51
Handeln statt Warten: zukunftsfähige Elektroinstallationen im Bestandsbau (22DE0135)
PDF1,09 MB -
Technische Beilage (single-product)
Technischer Anhang - Kleinverteiler
Stand: 01.04.2022
PDF3,83 MB -
BIM Revit Objekte
Serie: Volta. Unterputz-Verteiler IP30 mit DIN-Schienensystem. Deutsch - Hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,29 MB
Serie: Volta. Unterputz-Verteiler IP30 mit DIN-Schienensystem. Deutsch - Non hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,27 MB -
Tools
Hager Ready App - Ihr digitaler Assistent
Erstellen Sie mit Hager Ready schnell und einfach Raumbücher und planen Sie die normgerechte Konfiguration von Klein- und Feldverteilern bis zu Stromlaufplänen, Beschriftung und Stücklisten. Mobil vor Ort oder per Tablet.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Konformitätserklärung International 2023-08-07
PDF366,52 kB
Konformitätserklärung International 2023-08-16
PDF359,72 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
VU24NCKleinv. Volta UPV 2x12PLE IP30 Tür159,10 €/ Stück * -
2
VU36NCKleinv. Volta UPV 3x12PLE IP30 Tür186,70 €/ Stück * -
3
VU48NCKleinv., volta, UPV, 4x12PLE, IP30, QuickConnect265,40 €/ Stück * -
4
VU60NCKleinv., volta, UPV, 5x12PLE, IP30, QuickConnect322,10 €/ Stück * -
5
VH12NCKleinv. Volta HWV 1x12PLE IP30 Stahlblechtür149,70 €/ Stück *
Ausschreibungstext
Kleinv. Volta UPV 1x12PLE IP30 Tür
Installationskleinverteiler Unterputz aus Kunststoff, nach DIN VDE 60670-24 und DIN 43871, geeignet zum Einsatz in Wohngebäuden nach DIN 18015. Zum Einbau von Geräten bis 63 A mit 70 mm Einbautiefe nach Maßnorm DIN 43880, Bemessungsspannung 400V/50Hz. Schutzart IP30, Schutzklasse II schutzisoliert.
Bestehend aus: Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang und ausbrechbaren Leitungseinführungsschiebern mit Schnappbefestigung, integrierter Wasserwaage und verzinkten Stahlblech-Befestigungslaschen. Geräteträger aus verzinktem Stahlblech, Hutschienen einzeln isoliert einbaubar. Geräteabdeckung aus Kunststoff mit 46 mm Geräteschlitz, Schnellverschlussbefestigung mit 90° Drehung, serienmäßig plombierbar. Verdrehbarer Blendrahmen mit Tür aus Stahlblech, pulverbeschichtet und eingebrannt, mit 15 mm Putzausgleich. Tür, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff, Türanschlag rechts oder links ohne Blendrahmendemontage. Fingersichere PE/N-Klemme mit Stecktechnik in montagefreundlicher Schnapptechnik und N-Klemme für FI-Kreise serienmäßig.
Montage auf: Unterputz
Anzahl der Schienen: 1
Anzahl Reihen: 1
Anzahl Felder: 1
Anzahl Module: 12
Anzahl der halben Module von 17,5 mm pro Klemmenschiene: 24
Höhe: 356 mm
Breite: 348 mm
Tiefe: 98 mm
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Werkstoff: Kunststoff
Schutzklasse: Schutzklasse II
Schutzart IP: IP30
Halogenfrei: Nein
Schließungstyp: Schnappverschluss
Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : VU12NC
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Installationskleinverteiler Unterputz aus Kunststoff, nach DIN VDE 60670-24 und DIN 43871, geeignet zum Einsatz in Wohngebäuden nach DIN 18015. Zum Einbau von Geräten bis 63 A mit 70 mm Einbautiefe nach Maßnorm DIN 43880, Bemessungsspannung 400V/50Hz. Schutzart IP30, Schutzklasse II schutzisoliert.
Bestehend aus: Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang und ausbrechbaren Leitungseinführungsschiebern mit Schnappbefestigung, integrierter Wasserwaage und verzinkten Stahlblech-Befestigungslaschen. Geräteträger aus verzinktem Stahlblech, Hutschienen einzeln isoliert einbaubar. Geräteabdeckung aus Kunststoff mit 46 mm Geräteschlitz, Schnellverschlussbefestigung mit 90° Drehung, serienmäßig plombierbar. Verdrehbarer Blendrahmen mit Tür aus Stahlblech, pulverbeschichtet und eingebrannt, mit 15 mm Putzausgleich. Tür, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff, Türanschlag rechts oder links ohne Blendrahmendemontage. Fingersichere PE/N-Klemme mit Stecktechnik in montagefreundlicher Schnapptechnik und N-Klemme für FI-Kreise serienmäßig.
Montage auf: Unterputz
Anzahl der Schienen: 1
Anzahl Reihen: 1
Anzahl Felder: 1
Anzahl Module: 12
Anzahl der halben Module von 17,5 mm pro Klemmenschiene: 24
Höhe: 356 mm
Breite: 348 mm
Tiefe: 98 mm
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Werkstoff: Kunststoff
Schutzklasse: Schutzklasse II
Schutzart IP: IP30
Halogenfrei: Nein
Schließungstyp: Schnappverschluss
Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : VU12NC
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
