Feldverteiler Unterputz/Hohlwand 72PLE + Multimedia, IP30, SKII, 957x565x115mm FWU62K1
Feldverteiler UP/HW, zertifiziert nach DIN EN 61 439-1/-3, für Geräte bis 125 A. Schutzart IP30, Luft- und Kriechstrecken gemäß DIN EN 60664-1. Features: pulverbeschichteter Schrank in RAL 9010, profilierte Tragschienen, QuickConnect-Klemmblöcke (1xPE, 2xN), Kabelzugentlastung und Multimediafeld. Tür mit 110° Öffnungswinkel, veränderbarer Anschlag.
EAN
3250610660119
Marke
Hager
VPE
1 Stück
Preisgruppe
H142
Preis
1.035,20 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Oberteil für Leitungsführungskanal 3 Produkte verfügbar -
Einführungsflansch für Gehäuse 2 Produkte verfügbar -
Berührungsschutzabdeckung 21 Produkte verfügbar -
Patchmodul 2 Produkte verfügbar -
Tür/Bedienfeld 7 Produkte verfügbar -
Mehr sehen 77 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
FWU00C6
Kabelkanaldeckel seitlich für Feldverteiler FWU Höhe 669mm
12,60 € / Stück* -
FWU00F1Verbindungssatz univers FW Schränke, waagerecht oder senkrecht
51,70 € / Stück* -
FWU00P1Leitungseinführungsschieber für Feldverteiler Unterputz FWU
17,00 € / Stück*
-
UM00S1
Abdeckungenset für Multimedia Kit, für Patch-Panel und für 3-fach-Steckdose
71,10 € / Stück* -
UM00S2Abdeckung oben/unten für Patch-Panelmodule
33,30 € / Stück* -
UM00S3Abdeckung oben/unten für 3-fach-Steckdose
37,70 € / Stück* -
US11A1Berührungsschutzabdeckung universN 150x250mm geschlossen
34,10 € / Stück* -
US11A2Berührungsschutzabdeckung, universN, 150x250mm, 1x 12PLE
39,10 € / Stück* -
US11A3Berührungsschutzabdeckung, universN, 150x250mm, 1x 12PLE, Schlitz asymetrisch
39,10 € / Stück* -
US12A1Berührungsschutzabdeckung universN 150x500mm geschlossen
43,20 € / Stück* -
US12A2Berührungsschutzabdeckung, universN, 150x500mm, 2x 12PLE
57,30 € / Stück* -
US21A3Berührungsschutzabdeckung, universN, 300x250mm, 2x 12PLE, Schlitzabstand 125mm
45,90 € / Stück* -
US21D1Berührungsschutzabdeckung, universN, 300x250mm, f. 2 NH00-Trenner auf Hutschiene
61,70 € / Stück* -
US22A1Berührungsschutzabdeckung universN 300x500mm geschlossen
49,30 € / Stück* -
US31A1Berührungsschutzabdeckung universN 450x250mm geschlossen
53,60 € / Stück* -
US31A3Berührungsschutzabdeckung, universN, 450x250mm, 3x 12PLE, Schlitzabstand 125mm
60,20 € / Stück* -
US32A1Berührungsschutzabdeckung universN 450x500mm geschlossen
67,40 € / Stück* -
US41A1Berührungsschutzabdeckung universN 600x250mm geschlossen
67,30 € / Stück* -
US41A5Berührungsschutzabdeckung, universN, 600x250mm, 4x 12PLE, Schlitzabstand 125mm
74,40 € / Stück* -
US42A1Berührungsschutzabdeckung universN 600x500mm geschlossen
117,10 € / Stück* -
US42A2Berührungsschutzabdeckung, universN, 600x500mm, 8x 12PLE
125,10 € / Stück* -
US51A1Berührungsschutzabdeckung universN 750x250mm geschlossen
77,10 € / Stück* -
US51A5Berührungsschutzabdeckung, universN, 750x250, 5x 12PLE, Schlitzabstand 125mm
88,40 € / Stück*
-
TN002S
Patchmodul RJ45 CAT6 STP für Hutschienenmontage
39,10 € / Stück* -
TN004SPatchmodul RJ45 CAT5e UTP für Hutschienenmontage
30,90 € / Stück*
-
FZ014F
Tür, univers FW, rechts, geschlossen, RAL 9010, für Schrank IP30 950x550mm
206,10 € / Stück* -
FZ014FTTür, univers FW, rechts, transparent, RAL 9010,für Schrank IP30 950x550mm
363,70 € / Stück* -
FZ014NTür, univers, rechts, geschlossen, RAL 9010, für Schrank IP44 950x550mm
203,40 € / Stück* -
FZ014NMTür, univers, rechts, Media, geschlitzt, RAL 9010, für Schrank IP3X, 950x550mm
303,10 € / Stück* -
FZ014NM2Tür, univers, rechts, Multimedia geschlossen, RAL9010,für Schrank IP44,950x550mm
280,00 € / Stück* -
FZ014NV1Tür, univers, rechts, geschlitzt, RAL 9010, für Schrank IP3X, 950x550mm
238,80 € / Stück* -
FZ110NTür,univers, rechts, transparent, für Schrank H:950xB:550mm
354,80 € / Stück*
-
FWU00V6Abschottung senkrecht für 6-reihigen Feldverteiler FWU Höhe 950mm
27,70 € / Stück* -
ZZ10HAbschottung, univers Z, waagerecht, 1-feldrig breit
23,30 € / Stück*
-
FZ12MKPatch-Panel, univ., 12-fach, für Keystone, o. Module, für Hutschiene/geschraubt
64,30 € / Stück* -
FZ12MMPatch-Panel, univers 12-fach(E-Dat) inkl 6xRJ45 Module, f.Hutschiene/geschraubt
166,40 € / Stück* -
FZ12MMOPatch-Panel, univers 12-fach (E-Dat) ohne Module, für Hutschiene oder geschraubt
64,30 € / Stück* -
UM00K3Patchpanel für 10 Patchmodule RJ45 und für 2 Integro flow Einsätze
35,80 € / Stück* -
UM00K4Patchpanel für 24 Patchmodule RJ45
35,80 € / Stück*
-
FZ226Plombierklappe, univers, für die Türschließung der Türen IP44/54
18,60 € / Stück* -
FZ450NSchließung, univers,Dreikantverschluß, 7mm, mit 1 Schlüssel, für Schrank IP44/54
22,70 € / Stück* -
FZ451NSchließung, univers,Vierkantverschluß, 7mm, mit 1 Schlüssel, für Schrank IP44/54
22,70 € / Stück* -
FZ452NSchließung, univers, Schließ-Nr.405, mit 2 Schlüsseln, für Schrank IP44/54
24,40 € / Stück* -
FZ453NSchließung, univers, Schließ-Nr.455, mit 2 Schlüsseln, für Schrank IP44/54
24,40 € / Stück* -
FZ501NSchließung, univers, Doppelbart 3mm, mit 1 Schlüssel, für Schrank IP54
10,40 € / Stück* -
FZ502NSchließung, univers, Dreikantverschluss 7mm, mit 1 Schlüssel, für Schrank IP54
10,40 € / Stück* -
FZ503NSchließung, univers, Vierkantverschluss, 7mm, mit 1 Schlüssel, für Schrank IP54
10,40 € / Stück* -
FZ504NSchließung, univers, Schließ-Nr.1333, mit 2 Schlüsseln, für Schrank IP54
60,20 € / Stück* -
FZ530NSchließung, univers, Knebelgriff, für Schrank IP44/IP54
69,60 € / Stück* -
FZ531NSchließung, univers, Knebelgriff, Schließ-Nr. 1333, mit 2 Schlüsseln, IP44/IP54
120,40 € / Stück* -
FZ597NSchließung, univers, mit 2 Schlüsseln, für Schrank IP44/54, Schließ-Nr. 1242E
24,30 € / Stück* -
FZ598NTürschild mit Klappgriff, univers, für Schrank IP44
10,80 € / Stück*
-
TN010SKoax Modul F/F für Hutschienenmontage
36,30 € / Stück*
-
TN733Patchkabelset Kat.6 S/FTP, RJ45 mit 4 Stück a 300mm
60,00 € / Set* -
TN735Patchkabelset Kat.6, S/FTP RJ45 mit 4 Stück a 500mm
64,10 € / Set* -
TN740Patchkabel Kat.6 S/FTP RJ45, 1000mm
23,30 € / Stück*
-
UN31TNEinbausatz, univers, FW, Media mit Lochblech Montageplatte, 450x250mm
150,40 € / Stück* -
UN41TNEinbausatz, univers, FW, Media mit Lochblech Montageplatte, 600x250mm
171,90 € / Stück* -
UN42TNEinbausatz, univers, FW, Media mit Lochblech Montageplatte, 600x500mm
239,10 € / Stück* -
UN51TNEinbausatz, univers, FW, Media mit Lochblech Montageplatte, 750x250mm
193,70 € / Stück* -
UN61TNEinbausatz, univers, FW, Media mit Lochblech Montageplatte, 900x250mm
215,30 € / Stück*
-
UZ100Blechkerbschrauben, universN, 4,2x9,5mm, 100 Stück
13,40 € / Stück*
-
VZ00HDAusbaupaket, volta, hybrid, Steckdose Schuko mit Euroadapter
30,70 € / Stück*
-
KN00AKlemmenträger QC Universaladapter
4,75 € / Stück* -
UZ00K1Klemmenträger, univers, für Montage von QuickConnect-Klemmen
5,90 € / Stück*
-
FZ279Tiefeneinstellung,univers,Feldverteiler Unterputz, über 12mm bis max. 32mm
14,20 € / Stück* -
U84TIsolierstück, univ. Z, mit Schrauben, Satz=2St., für iso. Aufbau von Hutschienen
10,30 € / Stück* -
UZ01A4Haubenturm-Oberteil, universZ, niedriges Niveau, 4 Teile
6,50 € / Stück* -
UZ01V2Adapter, universZ, einfach, f. Leitungsklammer auf Hutschiene35x7, 5mm, 20 Teile
42,20 € / Stück* -
UZ25V2Leitungsklammer, universN, klein, 20 Teile
35,00 € / Stück* -
VZ306Befestigungssatz, univers, 2x Expander, größere Multimedia-Geräte, Montageplatte
4,10 € / Stück* -
VZ340Befestigungssatz 2x200/2x250mm für Multimedia Montageplatte, elastisch
8,60 € / Stück* -
VZ405NHohlwandset, Klein-/Feldverteiler, Befestigung des Mauerkastens, 4-teilig
29,60 € / Stück*
-
FZ277Leitungseinführungsschieber,univers,Feldverteiler Unterputz
19,90 € / Stück* -
M7240Klammer halogenfrei für FWU/LF/LFE/LFH Breite 60mm (10 Stück)
0,66 € / Stück* -
UM00M1Multimedia Kit,univers,m.3xSteckdose,12xPatchPanel m.6xRJ45,Geräte-u.Kabelhalter
318,10 € / Stück* -
UM00M2Multimedia Kit,univers,m.3xSteckdose,12xPatchPanel ohneRJ45,Geräte-u.Kabelhalter
240,30 € / Stück* -
UM00M3Multimedia Kit,Patch-Panel, Geräte- u. Kabelhalter, für 2x Steckdose
106,40 € / Stück* -
UM00M4Multimedia Kit,mit 3xSteckdose,Patch-Panel RJ45, Geräte- u. Kabelhalter
190,40 € / Stück*
-
FZ745STürscharnier, univers, rechts, für Schrank IP44 / IP54
12,40 € / Set* -
FZ746STürscharnier, univers, links, für Schrank IP44 / IP54
12,40 € / Set*
-
KM05BPE/N-Klemme, universZ, 4x5 Klemmstellen,2x6/2x10/1x25mm², mit Schelle für 25 mm²
24,40 € / Stück* -
KM13APE/N-Klemme, univers Z, 2x13 Klemmstellen, 6x16/7x10 mm²
16,90 € / Stück* -
KM22APE/N-Klemme, univers Z, 2x22 Klemmstellen, 10x16/12x10 mm²
36,70 € / Stück* -
KM25APE/N-Klemme, univers Z, 2x25 Klemmstellen, 11x16/14x10 mm²
38,80 € / Stück*
-
U842BHutschiene, universZ, 35x248x7,5mm, Stahl verzinkt
5,30 € / Stück* -
UN03FNTragschienen, univers, FW, Höhe:450mm, 2 Stück
27,20 € / Stück* -
UN06FNTragschienen, univers, FW, Höhe:900mm, 2 Stück
39,90 € / Stück* -
UN07FNTragschienen, univers, FW, Höhe:1050mm, 2 Stück
48,30 € / Stück* -
UT22CHutschiene,univers,7,5mm,isoliert,tiefenverstellb.bis 21mm, 11,5PLE breit(212mm)
13,60 € / Stück* -
ZZ41FWBAdapter set univers FW, für univers Innenausbausystem
20,90 € / Stück* -
ZZ44SFTragschienenbefestigung,Satz mit 4x Schrauben und Gegenmutter
5,60 € / Set*
-
UM00M0Kunststoff-Montageplatte für Multimedia-Anwendungen, 175x250mm
53,50 € / Stück* -
UZ31M1Montageplatte, universN, für Schrankhöhe 500mm, 1feldig
48,50 € / Stück* -
UZ41M1Montageplatte, universN, für Schrankhöhe 650mm, 1feldig
58,60 € / Stück* -
UZ42M1Montageplatte, universN, für Schrankhöhe 650mm, 2feldig
62,70 € / Stück* -
UZ51M1Montageplatte, universN, für Schrankhöhe 800mm, 1feldig
55,70 € / Stück* -
UZ52M1Montageplatte, universN, für Schrankhöhe 800mm, 2feldig
76,10 € / Stück* -
UZ61M1Montageplatte, universN, für Schrankhöhe 950mm, 1feldig
66,30 € / Stück* -
UZ62M1Montageplatte, universN, für Schrankhöhe 950mm, 2feldig
89,90 € / Stück*

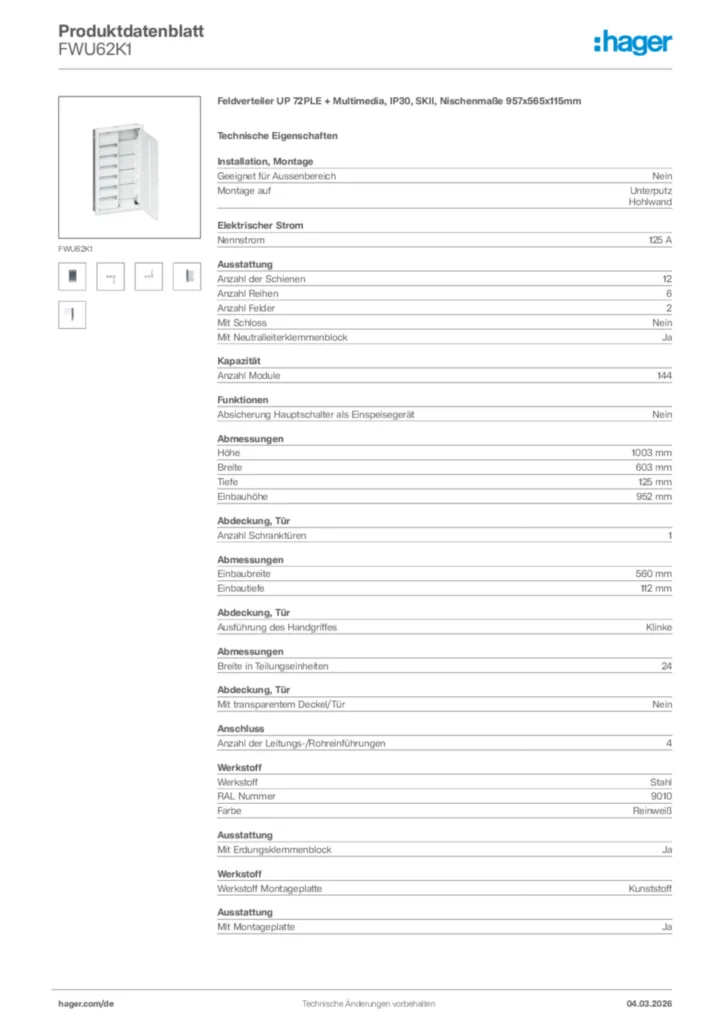

Technische Merkmale
Anschluss
-
Anzahl der Leitungseinführungen4
Installation, Montage
-
Geeignet für AußenbereichNein
-
Montage aufUnterputz, Hohlwand
Elektrischer Strom
-
Nennstrom125 A
Ausstattung
-
Anzahl der Schienen12
-
Anzahl Reihen6
-
Anzahl Felder2
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockJa
-
Mit ErdungsklemmenblockJa
-
Mit MontageplatteJa
Kapazität
-
Anzahl Module144
Funktionen
-
Absicherung Hauptschalter als EinspeisegerätNein
Abmessungen
-
Höhe1003 mm
-
Breite603 mm
-
Tiefe125 mm
-
Einbauhöhe952 mm
-
Einbaubreite560 mm
-
Einbautiefe112 mm
-
Breite in Teilungseinheiten24
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Ausführung des HandgriffesKlinke
-
Mit transparentem Deckel/TürNein
Werkstoff
-
WerkstoffStahl
-
RAL Nummer9010
-
FarbeReinweiß
-
Werkstoff MontageplatteKunststoff
Sicherheit
-
SchutzklasseSchutzklasse II
-
Stoßfestigkeit IKIK07
-
IP-Klasse (Ingress Protection)IP30
-
SchließungstypOhne Schloss
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild FWU62K1
-
Bedienungsanleitung
Montageanleitung für QC-Steckklemme
PE/N-Klemme
PDF673,51 kB -
Montageanleitung
Montageanleitung für FWUxx, FD00xx, FZ279, M7240, UM00M0, VZ405N, ZZ44SF - Feldverteiler, Zubehör (multi-language, Stand: 12.2021) 6LE005468D
Montageanleitung International 2021-12-08
PDF11,44 MB -
Katalog
Feldverteiler Unterputz
Bestellhilfe Mai 2022 (22DE0099)
PDF10,50 MB -
Technische Beilage (single-product)
Technischer Anhang - Feldverteiler
Stand: 01.04.2022
PDF9,15 MB -
BIM Revit Objekte
Serie: FW. Verteiler IP30 mit Ausschnitt, mit Tür und mit DIN-Schienensystem. Deutsch - Hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,42 MB
Serie: FW. Verteiler IP30 mit Ausschnitt, mit Tür und mit DIN-Schienensystem. Deutsch - Non hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,40 MB -
Handbuch
Handbuch univers FW (DE, 2023-03)
Handbuch de-DE 2023-03-28
PDF6,50 MB
Handbuch univers FW (EN, 2023-03)
Handbuch en-GB 2023-04-11
PDF5,83 MB -
Tools
Hager Ready App - Ihr digitaler Assistent
Erstellen Sie mit Hager Ready schnell und einfach Raumbücher und planen Sie die normgerechte Konfiguration von Klein- und Feldverteilern bis zu Stromlaufplänen, Beschriftung und Stücklisten. Mobil vor Ort oder per Tablet.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-05-12
PDF332,34 kB
Declaration
Konformitätserklärung International 2022-08-29
PDF143,25 kB
Declaration
Konformitätserklärung International 2022-03-09
PDF1,44 MB
Declaration
Konformitätserklärung International 2021-01-08
PDF289,50 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FWU31AFeldvert. UP 36PLE mit univers, IP30, SKII, Nischenmaße 507x315x115mm459,00 €/ Stück * -
2
FWU31SFeldverteiler UP 36PLE mit univers, IP30, SKII, Nischenmaße 507x315x115mm483,50 €/ Stück * -
3
FWU32AFeldverteiler UP 72PLE mit univers, IP30, SKII, Nischenmaße 507x565x115mm697,80 €/ Stück * -
4
FWU32K1Feldverteiler UP 36PLE+Multimedia, IP30, SKII, Nischenmaße 507x565x115mm759,60 €/ Stück * -
5
FWU32SFeldverteiler UP 72PLE mit univers, IP30, SKII, Nischenmaße 507x565x115mm747,20 €/ Stück *
Ausschreibungstext
Feldverteiler UP 72PLE + Multimedia, IP30, SKII, Nischenmaße 957x565x115mm
Feldverteiler UP/HW zertifiziert nach DIN EN 61 439-1/-3, Maßnorm nach DIN 43 870. Zum Einbau von Geräten bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1, Schutzart IP30. Bestehend aus Schrank, Blendrahmen und Tür, pulverbeschichtet in RAL 9010 (reinweiß). Komplettverteiler mit Einbausatz links bestückt mit profilierten Tragschienen, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen, inklusiv 1xPE- und 2xN-QuickConnect-Klemmblöcke auf Träger montiert, mit Multimediafeld rechts bestückt mit Kunststoff-Lochplatten auf profilierten Tragschienen ohne Berührungsschutzabdeckungen und durchgehende vertikale Abschottung zwischen Multimedia und Energiefeld. Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten mit Vorprägungen und integrierte Kabelzugentlastung. Seitlich und hinten ausschlagbare Leistungseinführungen. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeuglos wechselbarer Türanschlag. Türverschluss serienmäßig mit Vorreiber und Klappgriff plombierbar. Rechte Türen maximal 2 Felder breit. Bei Doppeltür mit Stangenverschluss. Blendrahmen Tiefe bzw. Überstand 13 mm. Hinweise: Austauschbare Schließsysteme möglich.
Montage auf: Unterputz
Hohlwand
Anzahl der Schienen: 12
Anzahl Reihen: 6
Anzahl Felder: 2
Anzahl Module: 144
Höhe: 1003 mm
Breite: 603 mm
Tiefe: 125 mm
Anzahl Schranktüren: 1
Ausführung des Handgriffes: Klinke
Werkstoff: Stahl
Werkstoff Montageplatte: Kunststoff
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK07
Schutzart IP: IP30
Halogenfrei: Nein
Schließungstyp: Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : FWU62K1
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Feldverteiler UP/HW zertifiziert nach DIN EN 61 439-1/-3, Maßnorm nach DIN 43 870. Zum Einbau von Geräten bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1, Schutzart IP30. Bestehend aus Schrank, Blendrahmen und Tür, pulverbeschichtet in RAL 9010 (reinweiß). Komplettverteiler mit Einbausatz links bestückt mit profilierten Tragschienen, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen, inklusiv 1xPE- und 2xN-QuickConnect-Klemmblöcke auf Träger montiert, mit Multimediafeld rechts bestückt mit Kunststoff-Lochplatten auf profilierten Tragschienen ohne Berührungsschutzabdeckungen und durchgehende vertikale Abschottung zwischen Multimedia und Energiefeld. Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten mit Vorprägungen und integrierte Kabelzugentlastung. Seitlich und hinten ausschlagbare Leistungseinführungen. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeuglos wechselbarer Türanschlag. Türverschluss serienmäßig mit Vorreiber und Klappgriff plombierbar. Rechte Türen maximal 2 Felder breit. Bei Doppeltür mit Stangenverschluss. Blendrahmen Tiefe bzw. Überstand 13 mm. Hinweise: Austauschbare Schließsysteme möglich.
Montage auf: Unterputz
Hohlwand
Anzahl der Schienen: 12
Anzahl Reihen: 6
Anzahl Felder: 2
Anzahl Module: 144
Höhe: 1003 mm
Breite: 603 mm
Tiefe: 125 mm
Anzahl Schranktüren: 1
Ausführung des Handgriffes: Klinke
Werkstoff: Stahl
Werkstoff Montageplatte: Kunststoff
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK07
Schutzart IP: IP30
Halogenfrei: Nein
Schließungstyp: Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : FWU62K1
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
