Feldverteiler UP, IP30, SKII, 60 PLE + Multimediafeld, Nischenmaße 807x565x115mm FWU52K1
Der Feldverteiler für die Unterputz-Montage erfüllt den IP30-Standard und Schutzklasse II, was ihn für den Einsatz in trockenen Innenbereichen qualifiziert. Mit 60 Platzeinheiten und integriertem Multimediafeld bietet er umfangreiche Anschlussmöglichkeiten für moderne Haustechnik. Maße: 807x565x115mm. Ideal für strukturierte Verkabelungssysteme und die effiziente Verteilung von Strom und Daten.
EAN
3250610660072
Marke
Hager
VPE
1 Stück
Preisgruppe
H142
Preis
1.016,60 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Tür/Bedienfeld 6 Produkte verfügbar -
Lackstift 1 Produkte verfügbar -
Schließsystem 16 Produkte verfügbar -
Blechschraube 1 Produkte verfügbar -
Zubehör 6 Produkte verfügbar -
Ventilator für Gehäuse 1 Produkte verfügbar
Optionales Zubehör
-
FZ106N
Tür, univers, rechts, transparent, für Schrank H:800xB:550mm
318,70 € / Stück* -
FZ010NV1Tür, univers, rechts, geschlitzt, RAL 9010, für Schrank IP3X, 800x550mm
232,50 € / Stück* -
FZ010NMTür, univers, rechts, Media, geschlitzt, RAL 9010, für Schrank IP3X, 800x550mm
291,00 € / Stück* -
FZ010NM2Tür, univers rechts, Multimedia geschlossen, RAL9010, für Schrank, IP3X, 800x550mm
262,60 € / Stück* -
FZ010FTür, univers FW, rechts, geschlossen, RAL 9010, für Schrank IP30 800x550mm
206,10 € / Stück* -
FZ010FTTür, univers FW, rechts, transparent, RAL 9010, für Schrank IP30 800x550mm
321,30 € / Stück*
-
FZ791N
Lackstift, 9ml, Farbe RAL 9010
16,80 € / Stück*
-
FZ453N
Schließung, univers, Schließ-Nr.455, mit 2 Schlüsseln, für Schrank IP44/54
24,80 € / Stück* -
FZ452NSchließung, univers, Schließ-Nr.405, mit 2 Schlüsseln, für Schrank IP44/54
24,80 € / Stück* -
FZ451NSchließung, univers, Vierkantverschluß, 7mm, mit 1 Schlüssel, für Schrank IP44/54
23,00 € / Stück* -
FZ450NSchließung, univers, Dreikantverschluß, 7mm, mit 1 Schlüssel, für Schrank IP44/54
23,00 € / Stück* -
FZ597NSchließung, univers, mit 2 Schlüsseln, für Schrank IP44/54, Schließ-Nr. 1242E
24,70 € / Stück* -
FZ821NSchließung, univers, Vierkant8mm mit Plombierdeckel, f.Schrank IP44, mit 1 Schlüssel
33,10 € / Stück* -
FZ822NSchließung, univers, Vierkant7mm mit Plombierdeckel, f.Schrank IP44, mit 1 Schlüssel
33,10 € / Stück* -
FZ823NSchließung, univers, Kunststoff Schlitz mit Plombierdeckel für Schrank IP44
22,30 € / Stück* -
FZ824NSchließung, univers, Schließ-Nr.1242E m.Plombierdeckel und 2 Schlüsseln
55,00 € / Stück* -
FZ501NSchließung, univers, Doppelbart 3mm, mit 1 Schlüssel, für Schrank IP54
10,60 € / Stück* -
FZ502NSchließung, univers, Dreikantverschluss 7mm, mit 1 Schlüssel, für Schrank IP54
10,60 € / Stück* -
FZ503NSchließung, univers, Vierkantverschluss, 7mm, mit 1 Schlüssel, für Schrank IP54
10,60 € / Stück* -
FZ504NSchließung, univers, Schließ-Nr.1333, mit 2 Schlüsseln, für Schrank IP54
61,10 € / Stück* -
FZ226Plombierklappe, univers, für die Türschließung der Türen IP44/54
18,90 € / Stück* -
FZ530NSchließung, univers, Knebelgriff, für Schrank IP44/IP54
70,60 € / Stück* -
FZ531NSchließung, univers, Knebelgriff, Schließ-Nr. 1333, mit 2 Schlüsseln, IP44/IP54
122,20 € / Stück*
-
UZ100
Blechkerbschrauben, universN, 4, 2x9, 5mm, 100 Stück
13,50 € / Stück*
-
VZ405N
Hohlwandset, Klein-/Feldverteiler, Befestigung des Mauerkastens, 4-teilig
30,40 € / Stück* -
UZ25V2Leitungsklammer, universN, klein, 20 Teile
35,40 € / Stück* -
UZ01V2Adapter, universZ, einfach, f. Leitungsklammer auf Hutschiene35x7, 5mm, 20 Teile
42,60 € / Stück* -
U84TIsolierstück, univ. Z, mit Schrauben, Satz=2St., für iso. Aufbau von Hutschienen
10,50 € / Stück* -
FZ279Tiefeneinstellung, univers, Feldverteiler Unterputz, über 12mm bis max. 32mm
14,50 € / Stück* -
VZ340Befestigungssatz 2x200/2x250mm für Multimedia Montageplatte, elastisch
8,80 € / Stück*
-
KN00AKlemmenträger QC Universaladapter
4,91 € / Stück* -
UZ00K1Klemmenträger, univers, für Montage von QuickConnect-Klemmen
6,11 € / Stück*
-
FZ794Plantasche, Klarsicht, DIN A4, selbstklebend
4,50 € / Stück*
-
US31A1Berührungsschutzabdeckung universN 450x250mm geschlossen
54,80 € / Stück* -
UM00S3Abdeckung oben/unten für 3-fach-Steckdose
38,40 € / Stück* -
UM00S2Abdeckung oben/unten für Patch-Panelmodule
33,90 € / Stück* -
UM00S1Abdeckungenset für Multimedia Kit, für Patch-Panel und für 3-fach-Steckdose
72,50 € / Stück* -
US21A3Berührungsschutzabdeckung, universN, 300x250mm, 2x 12PLE, Schlitzabstand 125mm
47,00 € / Stück* -
US11A3Berührungsschutzabdeckung, universN, 150x250mm, 1x 12PLE, Schlitz asymetrisch
40,00 € / Stück* -
US51A1Berührungsschutzabdeckung universN 750x250mm geschlossen
78,90 € / Stück* -
US42A1Berührungsschutzabdeckung universN 600x500mm geschlossen
128,81 € / Stück* -
US41A1Berührungsschutzabdeckung universN 600x250mm geschlossen
68,90 € / Stück* -
US32A1Berührungsschutzabdeckung universN 450x500mm geschlossen
69,00 € / Stück* -
US12A1Berührungsschutzabdeckung universN 150x500mm geschlossen
44,20 € / Stück* -
US51A5Berührungsschutzabdeckung, universN, 750x250, 5x 12PLE, Schlitzabstand 125mm
90,40 € / Stück* -
US41A5Berührungsschutzabdeckung, universN, 600x250mm, 4x 12PLE, Schlitzabstand 125mm
76,10 € / Stück* -
US31A3Berührungsschutzabdeckung, universN, 450x250mm, 3x 12PLE, Schlitzabstand 125mm
61,60 € / Stück* -
US21D1Berührungsschutzabdeckung, universN, 300x250mm, f. 2 NH00-Trenner auf Hutschiene
63,10 € / Stück* -
US42A2Berührungsschutzabdeckung, universN, 600x500mm, 8x 12PLE
128,00 € / Stück* -
US12A2Berührungsschutzabdeckung, universN, 150x500mm, 2x 12PLE
58,60 € / Stück* -
US11A2Berührungsschutzabdeckung, universN, 150x250mm, 1x 12PLE
40,00 € / Stück* -
US22A1Berührungsschutzabdeckung universN 300x500mm geschlossen
50,40 € / Stück* -
US11A1Berührungsschutzabdeckung universN 150x250mm geschlossen
34,90 € / Stück*
-
KM13APE/N-Klemme, univers Z, 2x13 Klemmstellen, 6x16/7x10 mm²
17,20 € / Stück* -
KM22APE/N-Klemme, univers Z, 2x22 Klemmstellen, 10x16/12x10 mm²
37,40 € / Stück* -
KM25APE/N-Klemme, univers Z, 2x25 Klemmstellen, 11x16/14x10 mm²
39,60 € / Stück* -
KM05BPE/N-Klemme, universZ, 4x5 Klemmstellen, 2x6/2x10/1x25mm², mit Schelle für 25 mm²
24,90 € / Stück*
-
UT22CHutschiene, univers, 7, 5mm, isoliert, tiefenverstellb.bis 21mm, 11, 5PLE breit(212mm)
13,80 € / Stück* -
U842BHutschiene, universZ, 35x248x7, 5mm, Stahl verzinkt
5,40 € / Stück* -
ZZ44SFTragschienenbefestigung, Satz mit 4x Schrauben und Gegenmutter
5,70 € / Set* -
ZZ41FWBAdapter set univers FW, für univers Innenausbausystem
21,30 € / Stück*
-
TN010SKoax Modul F/F für Hutschienenmontage
37,10 € / Stück*
-
UZ31M1Montageplatte, universN, für Schrankhöhe 500mm, 1feldig
49,60 € / Stück* -
UZ41M1Montageplatte, universN, für Schrankhöhe 650mm, 1feldig
60,00 € / Stück* -
UZ51M1Montageplatte, universN, für Schrankhöhe 800mm, 1feldig
57,00 € / Stück* -
UZ42M1Montageplatte, universN, für Schrankhöhe 650mm, 2feldig
64,10 € / Stück* -
UZ52M1Montageplatte, universN, für Schrankhöhe 800mm, 2feldig
77,90 € / Stück* -
UM00M0Kunststoff-Montageplatte für Multimedia-Anwendungen, 175x250mm
54,50 € / Stück*
-
FZ277Leitungseinführungsschieber, univers, Feldverteiler Unterputz
20,30 € / Stück* -
UM00M1Multimedia Kit, univers, m.3xSteckdose, 12xPatchPanel m.6xRJ45, Geräte-u.Kabelhalter
324,10 € / Stück* -
UM00M2Multimedia Kit, univers, m.3xSteckdose, 12xPatchPanel ohneRJ45, Geräte-u.Kabelhalter
244,90 € / Stück* -
UM00M3Multimedia Kit, Patch-Panel, Geräte- u. Kabelhalter, für 2x Steckdose
108,40 € / Stück* -
UM00M4Multimedia Kit, mit 3xSteckdose, Patch-Panel RJ45, Geräte- u. Kabelhalter
194,00 € / Stück* -
M7240Klammer halogenfrei für FWU/LF/LFE/LFH Breite 60mm (10 Stück)
0,67 € / Stück*
-
UN31TNEinbausatz, univers, FW, Media mit Lochblech Montageplatte, 450x250mm
153,30 € / Stück* -
UN41TNEinbausatz, univers, FW, Media mit Lochblech Montageplatte, 600x250mm
175,20 € / Stück* -
UN42TNEinbausatz, univers, FW, Media mit Lochblech Montageplatte, 600x500mm
243,60 € / Stück* -
UN51TNEinbausatz, univers, FW, Media mit Lochblech Montageplatte, 750x250mm
197,40 € / Stück*
-
FZ12MMPatch-Panel, univers 12-fach(E-Dat) inkl 6xRJ45 Module, f.Hutschiene/geschraubt
171,30 € / Stück* -
FZ12MKPatch-Panel, univ., 12-fach, für Keystone, o. Module, für Hutschiene/geschraubt
66,20 € / Stück* -
FZ12MMOPatch-Panel, univers 12-fach (E-Dat) ohne Module, für Hutschiene oder geschraubt
66,20 € / Stück* -
UM00K3Patchpanel für 10 Patchmodule RJ45 und für 2 Integro flow Einsätze
36,50 € / Stück* -
UM00K4Patchpanel für 24 Patchmodule RJ45
36,50 € / Stück*
-
TN002SPatchmodul RJ45 CAT6 STP für Hutschienenmontage
40,00 € / Stück* -
TN004SPatchmodul RJ45 CAT5e UTP für Hutschienenmontage
31,60 € / Stück*
-
TN733Patchkabelset Kat.6 S/FTP, RJ45 mit 4 Stück a 300mm
61,40 € / Set* -
TN735Patchkabelset Kat.6, S/FTP RJ45 mit 4 Stück a 500mm
65,60 € / Set* -
TN740Patchkabel Kat.6 S/FTP RJ45, 1000mm
23,80 € / Stück*
-
ZZ10HAbschottung, univers Z, waagerecht, 1-feldrig breit
23,80 € / Stück* -
FWU00V5Abschottung senkrecht für 5-reihigen Feldverteiler FWU Höhe 800mm
25,00 € / Stück*
-
VZ00HDAusbaupaket, volta, hybrid, Steckdose Schuko mit Euroadapter
31,60 € / Stück*
-
FWU00C5Kabelkanaldeckel seitlich für Feldverteiler FWU Höhe 519mm
10,00 € / Stück* -
FWU00P1Leitungseinführungsschieber für Feldverteiler Unterputz FWU
17,30 € / Stück* -
FWU00F1Verbindungssatz univers FW Schränke, waagerecht oder senkrecht
52,70 € / Stück*
Technische Merkmale
Anschluss
-
Anzahl der Leitungs-/Rohreinführungen4
Installation, Montage
-
Geeignet für AussenbereichNein
-
Montage aufUnterputz, Hohlwand
Elektrischer Strom
-
Nennstrom125 A
Ausstattung
-
Anzahl der Schienen10
-
Anzahl Reihen5
-
Anzahl Felder2
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockJa
-
Mit ErdungsklemmenblockJa
-
Mit MontageplatteJa
Kapazität
-
Anzahl Module120
Funktionen
-
Absicherung Hauptschalter als EinspeisegerätNein
Abmessungen
-
Höhe853 mm
-
Breite603 mm
-
Tiefe125 mm
-
Einbauhöhe802 mm
-
Einbaubreite560 mm
-
Einbautiefe112 mm
-
Breite in Teilungseinheiten24
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Ausführung des HandgriffesKlinke
-
Mit transparentem Deckel/TürNein
Werkstoff
-
WerkstoffStahl
-
RAL Nummer9010
-
FarbeReinweiß
-
Werkstoff MontageplatteKunststoff
Sicherheit
-
SchutzklasseSchutzklasse II
-
Stoßfestigkeit IKIK07
-
IP-Klasse (Ingress Protection)IP30
-
SchließungstypOhne Schloss
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild FWU52K1
-

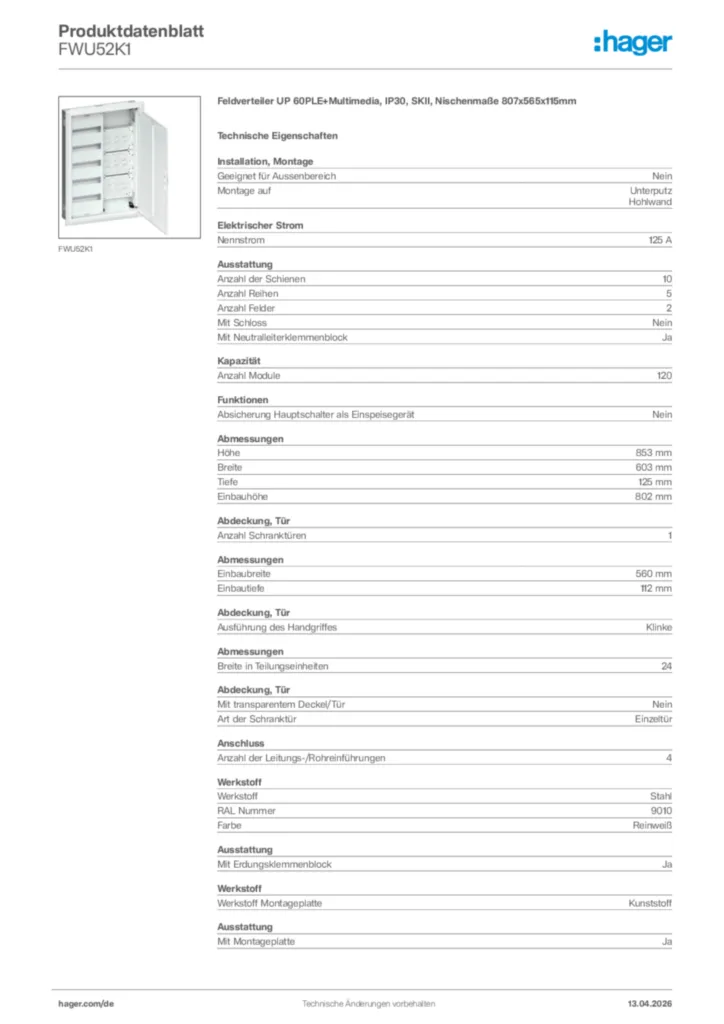

Produktdatenblatt
Hager Produktdatenblatt FWU52K1
Feldverteiler UP 60PLE+Multimedia, IP30, SKII, Nischenmaße 807x565x115mm
PDF -
Bedienungsanleitung
Montageanleitung für QC-Steckklemme
PE/N-Klemme
PDF673,51 kB -
Montageanleitung
Montageanleitung für FWUxx, FD00xx, FZ279, M7240, UM00M0, VZ405N, ZZ44SF - Feldverteiler, Zubehör (multi-language, Stand: 12.2021) 6LE005468D
Montageanleitung International 2021-12-08
PDF11,44 MB -
Bestellhilfe
Feldverteiler Unterputz
Bestellhilfe Mai 2022 (22DE0099)
PDF10,50 MB -
BIM Revit Objekte
Serie: FW. Verteiler IP30 mit Ausschnitt, mit Tür und mit DIN-Schienensystem. Deutsch - Hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,42 MB
Serie: FW. Verteiler IP30 mit Ausschnitt, mit Tür und mit DIN-Schienensystem. Deutsch - Non hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,40 MB -
Handbuch
Handbuch univers FW (DE, 2023-03)
Handbuch de-DE 2023-03-28
PDF6,50 MB
Handbuch univers FW (EN, 2023-03)
Handbuch en-GB 2023-04-11
PDF5,83 MB -
Tools
Hager Ready App - Ihr digitaler Assistent
Erstellen Sie mit Hager Ready schnell und einfach Raumbücher und planen Sie die normgerechte Konfiguration von Klein- und Feldverteilern bis zu Stromlaufplänen, Beschriftung und Stücklisten. Mobil vor Ort oder per Tablet.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-05-12
PDF332,34 kB
Declaration
Konformitätserklärung International 2022-08-29
PDF143,25 kB
Declaration
Konformitätserklärung International 2022-03-09
PDF1,44 MB
Declaration
Konformitätserklärung International 2021-01-08
PDF289,50 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FZ106NTür, univers, rechts, transparent, für Schrank H:800xB:550mmPreis318,70 €/ Stück *
-
2
FZ104NTür, univers, rechts, transparent, für Schrank H:650xB:550mmPreis269,90 €/ Stück * -
3
FZ102NTür, univers, rechts, transparent, für Schrank H:1100xB:550mmPreis361,40 €/ Stück * -
4
FZ791NLackstift, 9ml, Farbe RAL 9010Preis16,80 €/ Stück *
-
5
FZ453NSchließung, univers, Schließ-Nr.455, mit 2 Schlüsseln, für Schrank IP44/54Preis24,80 €/ Stück *
Ausschreibungstext
Feldverteiler UP 60PLE+Multimedia, IP30, SKII, Nischenmaße 807x565x115mm
Feldverteiler UP/HW zertifiziert nach DIN EN 61 439-1/-3 zum Einbau von Geräten bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1, Schutzart IP30. Bestehend aus Schrank, Blendrahmen und Tür, pulverbeschichtet in RAL 9010 (reinweiß). Komplettverteiler mit Einbausatz links bestückt mit profilierten Tragschienen, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen, inklusiv 1xPE- und 2xN-QuickConnect-Klemmblöcke auf Träger montiert, mit Multimediafeld rechts bestückt mit Kunststoff-Lochplatten auf profilierten Tragschienen ohne Berührungsschutzabdeckungen und durchgehende vertikale Abschottung zwischen Multimedia und Energiefeld. Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten mit Vorprägungen und integrierte Kabelzugentlastung. Seitlich und hinten ausschlagbare Leistungseinführungen. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeuglos wechselbarer Türanschlag. Türverschluss serienmäßig mit Vorreiber und Klappgriff plombierbar. Rechte Türen maximal 2 Felder breit. Bei Doppeltür mit Stangenverschluss. Blendrahmen Tiefe bzw. Überstand 13 mm. Hinweise: Austauschbare Schließsysteme möglich.
Montage auf: Unterputz
Hohlwand
Anzahl der Schienen: 10
Anzahl Reihen: 5
Anzahl Felder: 2
Anzahl Module: 120
Höhe: 853 mm
Breite: 603 mm
Tiefe: 125 mm
Anzahl Schranktüren: 1
Ausführung des Handgriffes: Klinke
Werkstoff: Stahl
Werkstoff Montageplatte: Kunststoff
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Schließungstyp: Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : FWU52K1
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Feldverteiler UP/HW zertifiziert nach DIN EN 61 439-1/-3 zum Einbau von Geräten bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1, Schutzart IP30. Bestehend aus Schrank, Blendrahmen und Tür, pulverbeschichtet in RAL 9010 (reinweiß). Komplettverteiler mit Einbausatz links bestückt mit profilierten Tragschienen, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen, inklusiv 1xPE- und 2xN-QuickConnect-Klemmblöcke auf Träger montiert, mit Multimediafeld rechts bestückt mit Kunststoff-Lochplatten auf profilierten Tragschienen ohne Berührungsschutzabdeckungen und durchgehende vertikale Abschottung zwischen Multimedia und Energiefeld. Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten mit Vorprägungen und integrierte Kabelzugentlastung. Seitlich und hinten ausschlagbare Leistungseinführungen. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeuglos wechselbarer Türanschlag. Türverschluss serienmäßig mit Vorreiber und Klappgriff plombierbar. Rechte Türen maximal 2 Felder breit. Bei Doppeltür mit Stangenverschluss. Blendrahmen Tiefe bzw. Überstand 13 mm. Hinweise: Austauschbare Schließsysteme möglich.
Montage auf: Unterputz
Hohlwand
Anzahl der Schienen: 10
Anzahl Reihen: 5
Anzahl Felder: 2
Anzahl Module: 120
Höhe: 853 mm
Breite: 603 mm
Tiefe: 125 mm
Anzahl Schranktüren: 1
Ausführung des Handgriffes: Klinke
Werkstoff: Stahl
Werkstoff Montageplatte: Kunststoff
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Schließungstyp: Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : FWU52K1
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
