Kleinverteiler volta für Aufputz-Montage kann bei der Nachrüstung bestehender Zähleranlagen auch außerhalb des bestehenden Zählerschrankes als APZ installiert werden. Ausgestattet mit 3x12 Platzeinheiten und IP30 für den Schutz gegen Fremdkörper und Zugriff. Inklusive Tür und RJ45-Buchse für Netzwerkanbindungen. Ideal für Installationsverteiler-Anwendungen mit effizientem Zugang und hoher Sicherheit. Optimiert für strukturierte Verkabelungssysteme.

EAN

3250616411562

Marke

Hager

VPE

1 Stück

Preisgruppe

H120

Zählerplatz-Konfigurator ZPlan

volta und Zubehör

Kleinverteiler volta, Aufputz, 3x12 PLE, IP30, SKII, Tür und RJ45-Buchse VA36APZ

Name: VA36APZ
Brand: Hager
SKU: VA36APZ2
Price: 262.2 EUR

Preis

262,20 €

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

Kontakt

Datenblatt

Vervollständigen Sie Ihr System

Zubehör/Ersatzteile für Klemmen 7 Produkte verfügbar
Montageplatte für Verteilergehäuse 1 Produkte verfügbar
Komponenten für Verdrahtung, Kabeleinführung und Kabelbefestigung 2 Produkte verfügbar
Einführungsflansch für Gehäuse 1 Produkte verfügbar

Passend zu 201 Produkte verfügbar

Technische Merkmale

Nennspannung

400 - 400 V

Geeignet für Aussenbereich

Nein
Montage auf

Aufputz

Nennstrom

63 A

Maximale Verlustleistung pro Schrank bei ΔT=20K

17 W

Anzahl der Schienen

3
Anzahl Reihen

3
Anzahl Felder

1
Mit Schloss

Nein
Mit Neutralleiterklemmenblock

Nein
Mit Erdungsklemmenblock

Nein
Mit Montageplatte

Ja

Anzahl Module

36
Anzahl der halben Module von 17,5 mm pro Klemmenschiene

72

Mit Leitungseinführung

Ja

Höhe

515 mm
Breite

305 mm
Tiefe

96,50 mm
Breite in Teilungseinheiten

12

Anzahl Schranktüren

1
Anzahl der Schlösser

0
Mit transparentem Deckel/Tür

Nein
Art der Schranktür

Einzeltür

RAL Nummer

9010
Farbe

Reinweiß
Werkstoff Montageplatte

Acrylnitril-Styrol-Acrylester (ASA), Polycarbonat (PC)
Ultraviolettstrahlen beständig

Ja

Schutzklasse

Schutzklasse II
Stoßfestigkeit IK

IK05
IP-Klasse (Ingress Protection)

IP30
Schließungstyp

Schnappverschluss, Ohne Schloss
Glühdrahttest

650 °C
Schutzart IP mit Tür

IP30

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

REACh-SVHC frei Ja

Zertifizierungen und Dokumente

PEP - ENCLOSURE SURFACE GAMMA 26 M (english)

PDF

25,39 MB

REACH declaration VA36APZ

PDF

Hager RoHS Report VA36APZ

PDF

Downloads

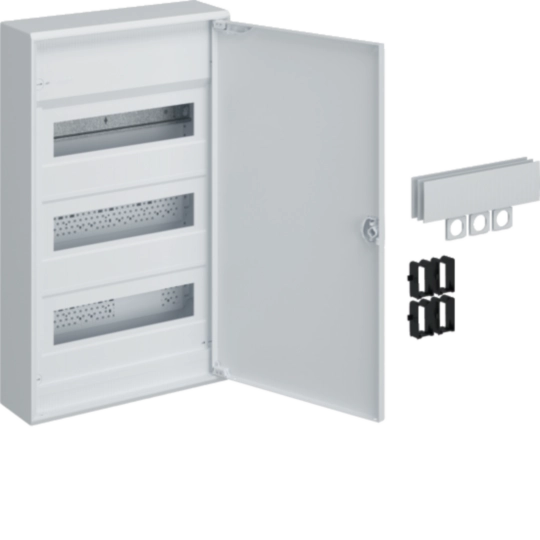

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild VA36APZ
Produktdatenblatt

Hager Produktdatenblatt VA36APZ

Kleinv., Volta, APV, 3x12PLE, IP30, Tür und RJ45-Buchse

PDF
Tipps

Hager Tipp 44: Die aktuelle VDE-AR-N 4100:2026-04

Tipps de-DE 2026-05-21

PDF

4,91 MB
BIM Revit Objekte

Serie: Volta. Aufputz-Verteiler IP30 mit DIN-Schienensystem. Deutsch - Hosted-Familie - REVIT-Familie 2020 - V2022

BIM Revit Objekte de-DE 2020-01-01

RFA

1,26 MB

Serie: Volta. Aufputz-Verteiler IP30 mit DIN-Schienensystem. Deutsch - Non hosted-Familie - REVIT-Familie 2020 - V2022

BIM Revit Objekte de-DE 2020-01-01

RFA

1,25 MB
Tools

Zählerplatz-Konfigurator ZPlan

Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.

URL
Konformitätserklärung

Declaration

Konformitätserklärung International 2023-08-16

PDF

359,72 kB

Konformitätserklärung International 2023-08-07

PDF

366,52 kB

Mehr Downloads

Ausschreibungstext

Kleinv., Volta, APV, 3x12PLE, IP30, Tür und RJ45-Buchse

Installationskleinverteiler auf Putz aus Kunststoff nach DIN VDE 0603/1 und DIN 43871, als Abschlusspunkt-Zählerplatz (APZ) außerhalb des Zählerschrankes nach Anwendungsregel AR4101. Aufputzverteiler APZ bestehend aus Kunststoffbodenplatte mit serienmäßigem Leitungsabfang, DIN Hutschiene aus verzinktem Stahlblech, zwei gelochte Montageplatten, RJ45-Buchse und drei Rohrdurchführungen für Elektroinstallationsrohr (Rohrdurchmesser 25 mm). Geräteabdeckung aus Kunststoff mit 46 mm Geräteschlitz, serienmäßig plombierbar und drei sperrbare Abdeckstreifen. Tür aus Stahlblech pulverbeschichtet und eingebrannt. Tür frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappenden Griff. Türanschlag rechts oder links. Hinweise: Aufputzverteiler APZ ist räumlich in der Nähe zum Zählerschrank zu installieren. Beigelegte Rohrdurchführungen für Leerrohre (nicht enthalten) vom Zählerplatz zum APZ sowie vom APZ zum Abschlusspunkt Linientechnik (APL). Türschloss oder/und Schutzkontaktsteckdosen zur Spannungsversorgung kann optional montiert werden.

Montage auf: Aufputz
Anzahl der Schienen: 3
Anzahl Reihen: 3
Anzahl Felder: 1
Anzahl Module: 36
Anzahl der halben Module von 17,5 mm pro Klemmenschiene: 72
Höhe: 515 mm
Breite: 305 mm
Tiefe: 96,50 mm
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Werkstoff Montageplatte: Acrylnitril-Styrol-Acrylester (ASA)
Polycarbonat (PC)
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK05
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Schließungstyp: Schnappverschluss
Ohne Schloss

Fabrikat : Hager oder gleichwertig
Artikel : VA36APZ
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert!

Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.

06842 945-9701

*Irrtümer und technische Änderungen vorbehalten | Unverbindliche Preisempfehlung zzgl. MwSt.
