Steckdosenflansch, univ.Z, 1xCEE-Steckdose, 16A, Verschlussplatte links + rechts ZY16CEE
EAN
3250617626569
Marke
Hager
VPE
1 Stück
Preisgruppe
H017
Preis
92,30 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Erfahren Sie mehr zur digitalen Montageanleitung
https://manual.hager.com/
https://manual.hager.com/
Technische Merkmale
Abmessungen
-
Höhe284 mm
-
Breite107 mm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

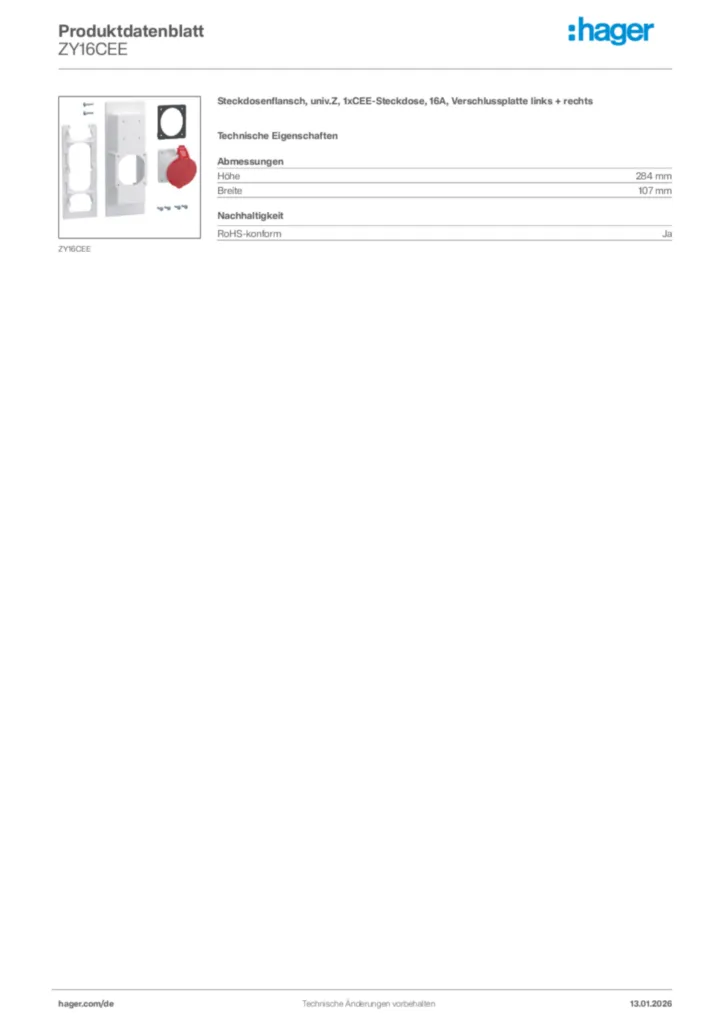

Produktbild ZY16CEE
-
Montageanleitung
Montageanleitung univers Z Steckdosenflansch
Montageanleitung de-DE 2020-01-01
PDF995,05 kB -
Technische Broschüre
Technikzentrale 4.0
Der Anschluss an die digitale Zukunft (20DE0170_01)
PDF7,82 MB -
Tipps
Hager Tipp 44
Die aktuelle VDE-AR-N 4100:2019-04 (23DE0112)
PDF12,81 MB -
Technische Beilage (single-product)
Technischer Anhang - Zählerschränke
Stand: 01.04.2022
PDF3,04 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Planungssoftware Hagercad - Schnell, sicher, effektiv
Planen Sie Niederspannungshauptverteilungen und Zählerschränke einfacher, effektiver und normgerecht mit Hagercad.
URL
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FZ425Leitungseinführung, univers, für plombierten Bereich, zum Ausschneiden, IP44/5430,10 €/ Stück * -
2
FZ426Leitungseinführung, univers, für nicht plombiertenBereich, zum Durchstecken, IP44/5430,20 €/ Stück * -
3
FZ427LVerschlussplatte, univers, links, seitlich, für Schrank IP44 / IP5451,50 €/ Stück * -
4
FZ427RVerschlussplatte, univers, rechts, seitlich, für Schrank IP44 / IP5451,50 €/ Stück * -
5
FZ428Leitungseinführung, univers, IP44/54, auf Rückseite, T 160 / 205mm30,20 €/ Stück *
Ausschreibungstext
Steckdosenflansch, univ.Z, 1xCEE-Steckdose, 16A, Verschlussplatte links + rechts
CEE-Steckdose mit Steckdosenflansch und Verschlussplatte zum Einbau für Zählerschränke nach DIN VDE 0603-1, Schutzart IP31/44. Für den Einsatz an die anlagenseitiger Anschlussraum(AAR)-Schranköffnung für Bauhöhen 1100 mm und1400 mm geeignet.
Hinweis: Nach DIN VDE 0603 und Anwendungsregel VDE-AR-N 4100:2019-04 dürfen nur die Bauhöhen 1100 mm sowie 1400 mm als Zählerschrank eingesetzt werden. CEE-Steckdosen sind im Verteilerfeld abzusichern, nicht im anlagenseitiger Anschlussraum(AAR). CEE-Steckdosen dürfen nicht am Multimediafeld eingebaut werden!
Höhe: 284 mm
Breite: 107 mm
Fabrikat : Hager oder gleichwertig
Artikel : ZY16CEE
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
CEE-Steckdose mit Steckdosenflansch und Verschlussplatte zum Einbau für Zählerschränke nach DIN VDE 0603-1, Schutzart IP31/44. Für den Einsatz an die anlagenseitiger Anschlussraum(AAR)-Schranköffnung für Bauhöhen 1100 mm und1400 mm geeignet.
Hinweis: Nach DIN VDE 0603 und Anwendungsregel VDE-AR-N 4100:2019-04 dürfen nur die Bauhöhen 1100 mm sowie 1400 mm als Zählerschrank eingesetzt werden. CEE-Steckdosen sind im Verteilerfeld abzusichern, nicht im anlagenseitiger Anschlussraum(AAR). CEE-Steckdosen dürfen nicht am Multimediafeld eingebaut werden!
Höhe: 284 mm
Breite: 107 mm
Fabrikat : Hager oder gleichwertig
Artikel : ZY16CEE
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
