Kabelanschlusskasten, universZ, 324x307x149mm, SKII, für Stromwandler BG 113 U84LM
EAN
3250617626965
Marke
Hager
VPE
1 Stück
Preisgruppe
H016
Preis
280,00 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Erfahren Sie mehr zur digitalen Montageanleitung
https://manual.hager.com/
https://manual.hager.com/
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Durchführungstülle 7 Produkte verfügbar -
Anschlussschrank-Verbindungsset 4 Produkte verfügbar -
Zubehör/Ersatzteile für Niederspannungs-Schalttechnik 1 Produkte verfügbar -
Einführungsflansch für Gehäuse 3 Produkte verfügbar
Kompatible Produkte
-
Passend zu 50 Produkte verfügbar
Optionales Zubehör
-
FZ371
Kabeleinführungstülle, univers, M60 für Leitungseinführungsflansche
13,40 € / Stück* -
FZ372Kabeleinführungstülle, univers, M80 für Leitungseinführungsflansche
18,10 € / Stück* -
FZ366Kabeleinführungstülle, univers, M20 für Leitungseinführungsflansche
5,60 € / Stück* -
FZ370Kabeleinführungstülle, univers, M50 für Leitungseinführungsflansche
9,50 € / Stück* -
FZ367Kabeleinführungstülle, univers, M25 für Leitungseinführungsflansche
6,10 € / Stück* -
FZ368Kabeleinführungstülle, univers, M32 für Leitungseinführungsflansche
6,90 € / Stück* -
FZ369Kabeleinführungstülle, univers, M40 für Leitungseinführungsflansche
8,70 € / Stück*
-
FZ364
Verbindungsflansch, univers, für 2 Kabelanschlusskästen
61,30 € / Stück* -
ZM15UAnschlusssatz, uni.Z, 5-p., Klemmb. 35-95qmm, Kab. 50qmm, f. U84LU, Einsp. unten
458,90 € / Stück* -
ZM25UAnschlusssatz, uni.Z, 5-p., Klemmb. 35-95qmm, Kab. 70qmm, f. U84LU, Einsp. unten
511,50 € / Stück* -
ZM15USAnschlusssatz, uni.Z, 5-p., Klemmb. 35-95qmm, Kab. 50qmm, f. U84LU, Einsp. unten
471,10 € / Stück*
-
ZY1255LMBestückungspaket, für LM-Anw., 125/5A Wandler, LS-Schalter 3-pol. B 10A, Wandlerkl.
268,50 € / Stück* -
ZY2505LMBestückungspaket, für LM-Anw., 250/5A Wandler, LS-Schalter 3-pol. B 10A, Wandlerkl.
274,40 € / Stück* -
ZY4005LMBestückungspaket, für LM-Anw., 400/5A Wandler, LS-Schalter 3-pol. B 10A, Wandlerkl.
282,80 € / Stück*
Passend zu
-
ZB31WZählerschrank, univers Z, 1100x300x205 mm, Schutzklasse II, 84 Platzeinheiten
724,90 € / Stück* -
ZB52WZählerschrank, univ.Z, 1400x550x205 mm, Schutzklasse II, 216 Platzeinheiten
1.083,60 € / Stück* -
ZB011SSockelschrank, universZ, 500x300x205mm, SchutzklasseII, IP44, 36 Platzeinheiten
486,00 € / Stück* -
ZB012SSockelschrank, universZ, 500x550x205mm, SchutzklasseII, IP44, 72 Platzeinheiten
558,90 € / Stück* -
ZB013SSockelschrank, universZ, 500x800x205mm, SchutzklasseII, IP44, 108 Platzeinheiten
783,10 € / Stück* -
ZB014SSockelschrank, universZ, 500x1050x205mm, SchutzklasseII, IP44, 144Platzeinheiten
902,60 € / Stück* -
ZB015SSockelschrank, universZ, 500x1300x205mm, SchutzklasseII, IP44, 180Platzeinheiten
1.039,80 € / Stück* -
ZB55WZählerschrank, univers Z, 1400x1300x205 mm, Schutzklasse II, 540 Platzeinheiten
2.196,30 € / Stück* -
ZB33WZählerschrank, univers Z, 1100x800x205 mm, Schutzklasse II, 252 Platzeinheiten
1.250,20 € / Stück* -
ZB32WZählerschrank, univers Z, 1100x550x205 mm, Schutzklasse II, 168 Platzeinheiten
912,90 € / Stück* -
ZB34WZählerschrank, univers Z, 1100x1050x205 mm, Schutzklasse II, 336 Platzeinheiten
1.551,70 € / Stück* -
ZB25WZählerschrank, univers Z, 950x1300x205 mm, Schutzklasse II, 360 Platzeinheiten
1.937,00 € / Stück* -
ZB24WZählerschrank, univers Z, 950x1050x205 mm, Schutzklasse II, 288 Platzeinheiten
1.542,90 € / Stück* -
ZB23WZählerschrank, univers Z, 950x800x205 mm, Schutzklasse II, 216 Platzeinheiten
1.246,40 € / Stück* -
ZB22WZählerschrank, univers Z, 950x550x205 mm, Schutzklasse II, 144 Platzeinheiten
905,10 € / Stück* -
ZB21WZählerschrank, univers Z, 950x300x205 mm, Schutzklasse II, 72 Platzeinheiten
753,00 € / Stück* -
ZB15WZählerschrank, univers Z, 800x1300x205 mm, Schutzklasse II, 300 Platzeinheiten
1.892,20 € / Stück* -
ZB14WZählerschrank, univers Z, 800x1050x205 mm, Schutzklasse II, 240 Platzeinheiten
1.433,50 € / Stück* -
ZB13WZählerschrank, univers Z, 800x800x205 mm, Schutzklasse II, 180 Platzeinheiten
1.177,60 € / Stück* -
ZB12WZählerschrank, univers Z, 800x550x205 mm, Schutzklasse II, 120 Platzeinheiten
835,10 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe324 mm
-
Breite307 mm
-
Tiefe149 mm
Konnektivität
-
AnschlussartSchraubanschluss
Sicherheit
-
IP-Klasse (Ingress Protection)IP54
-
SchutzklasseSchutzklasse II
Werkstoff
-
FarbeReinweiß
-
RAL Nummer9010
-
WerkstoffKunststoff
Installation, Montage
-
Einbau-/AnschlussortUnten, Oben
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild U84LM
-

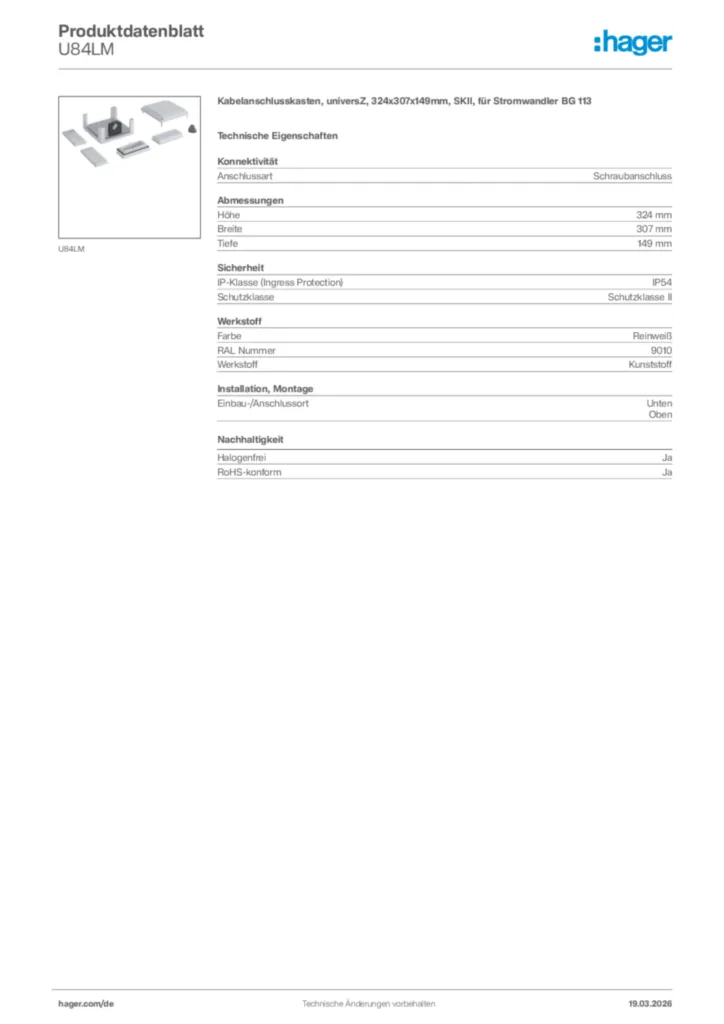

Produktdatenblatt
Hager Produktdatenblatt U84LM
Kabelanschlusskasten, universZ, 324x307x149mm, SKII, für Stromwandler BG 113
PDF -
Bedienungsanleitung
Montageanleitung für FZ36xx, H24xx, H25xx, KH9xx, KRxx, U84Lxx, ZM1xx, ZM2xx - Zubehör (Stand: 12.2014)
Bedienungsanleitung International 2015-01-16
PDF1,82 MB -

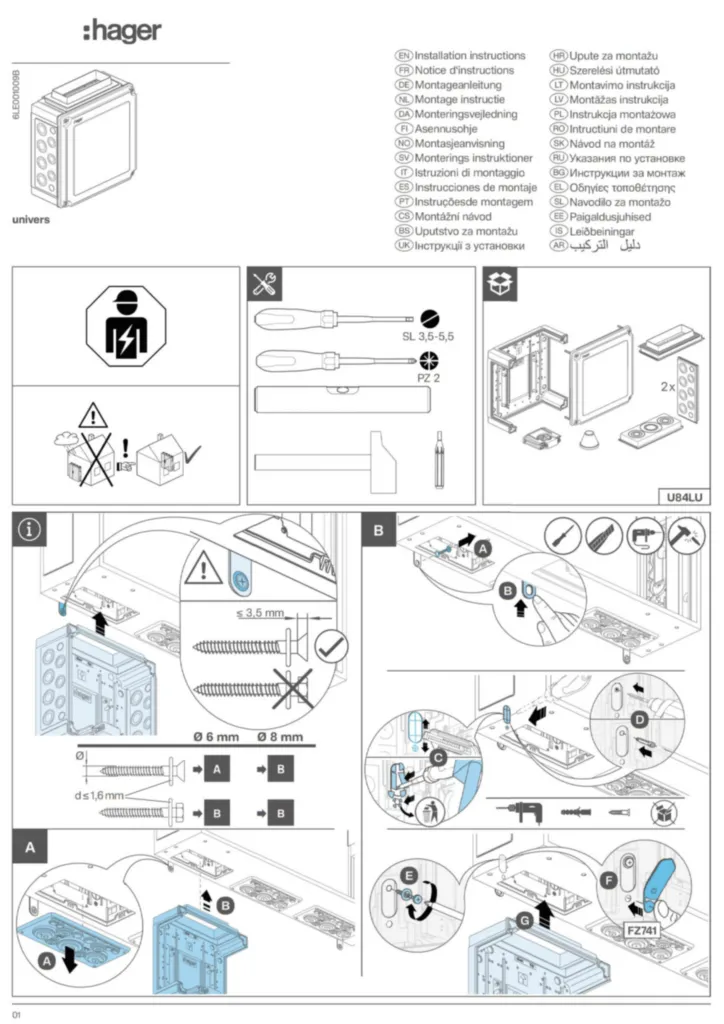

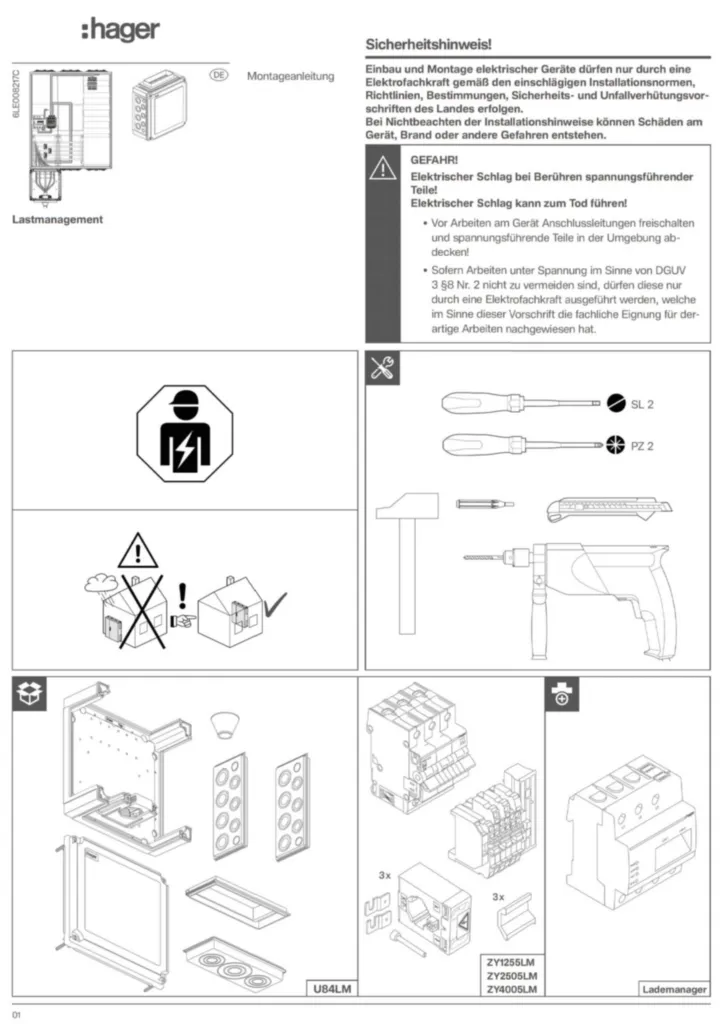

Montageanleitung
Montageanleitung de-DE 2023-02-28
PDF15,34 MB
Montageanleitung für FZ36xx, U84xx, ZM1xx, ZM2xx - Zubehör (Stand: 11.2009)
Montageanleitung International 2009-12-17
PDF1,59 MB -
Technische Broschüre
News - Markteinführung April 2023
(23DE0010)
PDF17,68 MB -
Broschüre
E-Mobilität nach dem Share-Prinzip
Ladeinfrastruktur mit witty share (23DE0023-01)
PDF14,76 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FZ365NTunnelschieber, univers, horizontal, Schrank IP44/54 zu KabelanschlusskastenPreis15,50 €/ Stück * -
2
U84LUKabelanschlusskasten, univers, 324x307x149mm, IP54, SKII, unten leerPreis165,50 €/ Stück * -
3
FZ373Montageplatte, univers, für KabelanschlusskastenPreis55,10 €/ Stück * -
4
U84S4NKabelanschlusskasten, univ., 324x307x149mm, IP54, SKII, SaS-Träger-40mm, seitl.Preis267,70 €/ Stück * -
5
FZ364Verbindungsflansch, univers, für 2 KabelanschlusskästenPreis61,30 €/ Stück *
Ausschreibungstext
Kabelanschlusskasten, universZ, 324x307x149mm, SKII, für Stromwandler BG 113
Kabelanschlusskasten als Einspeisegehäuse für Zähler- und Verteilerschränke IP31/44/54 mit 205 mm Tiefe. Bestehend aus Gehäuse mit Deckel (plombierbar) aus Kunststoff und vormontierter Montageplatte zur Aufnahme von Durchsteckstromwandler. Kabeleinführung durch herausnehmbare Flanschplatten an jeder Seite, zum Einlegen des Kabels von vorne und mit vormontierter Kabelabfangschelle. Anbaumöglichkeit seitlich oder unten am Schrank.
Anschlussart: Schraubanschluss
Höhe: 324 mm
Breite: 307 mm
Tiefe: 149 mm
IP-Klasse (Ingress Protection): IP54
Schutzklasse: Schutzklasse II
Farbe: Reinweiß
RAL Nummer: 9010
Werkstoff: Kunststoff
Einbau-/Anschlussort: Unten
Oben
Fabrikat : Hager oder gleichwertig
Artikel : U84LM
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Kabelanschlusskasten als Einspeisegehäuse für Zähler- und Verteilerschränke IP31/44/54 mit 205 mm Tiefe. Bestehend aus Gehäuse mit Deckel (plombierbar) aus Kunststoff und vormontierter Montageplatte zur Aufnahme von Durchsteckstromwandler. Kabeleinführung durch herausnehmbare Flanschplatten an jeder Seite, zum Einlegen des Kabels von vorne und mit vormontierter Kabelabfangschelle. Anbaumöglichkeit seitlich oder unten am Schrank.
Anschlussart: Schraubanschluss
Höhe: 324 mm
Breite: 307 mm
Tiefe: 149 mm
IP-Klasse (Ingress Protection): IP54
Schutzklasse: Schutzklasse II
Farbe: Reinweiß
RAL Nummer: 9010
Werkstoff: Kunststoff
Einbau-/Anschlussort: Unten
Oben
Fabrikat : Hager oder gleichwertig
Artikel : U84LM
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
